KPS(diag)-88

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

AG:КДН B2004 КОРОТКОЕ ЗАМЫКАНИЕ НА ЦЕПЬ ЭЛЕКТРОПИТАНИЯ

ОТ АККУМУЛЯТОРА ШИНЫ СВЯЗИ СИСТЕМЫ SSP

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Короткое замыкание на цепь электропитания от аккумулятора линий связи между блоком управле-
ние электропитанием, блоком управления доступом и блоком управления сличением.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Функция дистанционного доступа не работает.

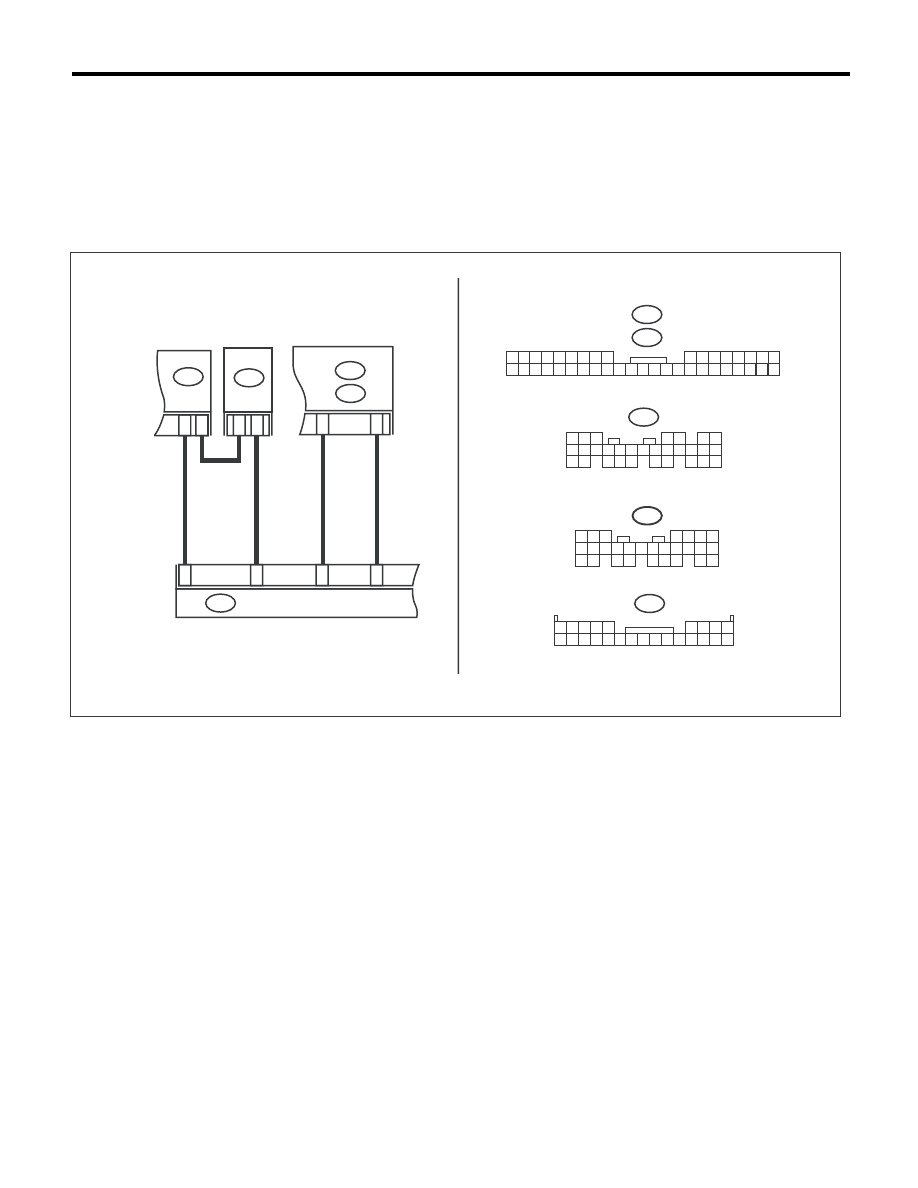

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

B281

C:

SL-00710

B419

БЛОК УПРАВЛЕНИЯ ДОСТУПОМ

B420

12

3

2

8

27

7

24

B421

15

14

D2

8

19

B281

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

0

3

1

2

B279

B419

3 4

9

8

2

1

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B421

B420

1 2 3 4 5 6 7 8  9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

C

C:

B279

D:

D:

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

БЛОК

УПРАВЛЕНИЯ

ЭЛЕКТРО-

ПИТАНИЕМ

БЛОК

СРАВНЕНИЯ

КОДОВ

KPS(diag)-89

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

СЧИТЫВАНИЕ КДН.
1) Отсоедините разъем блока управления
электропитанием.
2) Считайте КДН блока управления досту-
пом с дисплея Subaru Select Monitor.

Соответствует ли КДН
B2004 текущей неисправнос-
ти?

Переходите к шагу 3. Переходите к шагу

2.

2

СЧИТЫВАНИЕ КДН.
1) Отсоедините разъем блока управления
сличением.
2) Измерьте напряжение между блоком
управления электропитанием и массой ку-
зова при помощи тестера.

Составляет ли величина на-
пряжения 1 В или менее?

Замените блок управ-
ления электропитани-
ем. <См. SL-81, СНЯ-
ТИЕ, Блок управления
электропитанием.>

Устраните разрыв
или короткое за-
мыкание в жгуте
проводов или заме-
ните жгут прово-
дов.

3

СЧИТЫВАНИЕ КДН.
1) Отсоедините разъем блока управления
сличением.
2) Считайте КДН блока управления досту-
пом с дисплея Subaru Select Monitor.

Соответствует ли КДН
B2004 текущей неисправнос-
ти?

Замените блок управ-
ления системы досту-
па. <См. SL-83, СНЯ-
ТИЕ, Блок управления
доступом.>

Переходите к шагу
4.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте напряжение между разъемом
блока управления сличением и массой ку-
зова при помощи тестера.

Разъемы и клеммы

(B421) № 28 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 1 В или менее?

Переходите к шагу 5. Устраните корот-

кое замыкание в
жгуте проводов
или замените его
на новый.

5

Проверьте проводимость в цепи между
разъемом блока управления сличением и
массой кузова при помощи тестера.

Разъемы и клеммы

(B421) № 28 — Масса кузова:

Проводимость есть?

Замените блок управ-
ления сличением.
<См. SL-82, СНЯТИЕ,
Блок управления сли-
чением.>

Устраните разрыв
цепи в жгуте прово-
дов или замените
его на новый.

KPS(diag)-90

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

AH:КДН B2005 ДИАГНОСТИКА ЗАВИСАНИЯ ЛИНИИ СВЯЗИ СИСТЕМЫ

SSP (BF)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обмен данными между системой дистанционного запуска двигателя и блоком управления доступом
не осуществляется.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Функция дистанционного запуска двигателя не работает.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

5 6 7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26

27 28

16 17 18 19

20 21

B281

C:

SL-00710

B419

БЛОК УПРАВЛЕНИЯ ДОСТУПОМ

B420

12

3

2

8

27

7

24

B421

15

14

D2

8

19

B281

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

0

3

1

2

B279

B419

3 4

9

8

2

1

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B421

B420

1 2 3 4 5 6 7 8  9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

C

C:

B279

D:

D:

ЦЕНТРАЛЬНЫЙ

БЛОК УПРАВЛЕНИЯ

БЛОК

УПРАВЛЕНИЯ

ЭЛЕКТРО-

ПИТАНИЕМ

БЛОК

СРАВНЕНИЯ

КОДОВ

KPS(diag)-91

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъемы блока управления сличе-
нием, блока управления доступом и блока управле-
ния электропитанием.
2) Проверьте проводимость между разъемами и
массой кузова при помощи тестера.

Разъемы и клеммы

(B420) № 7 — Масса кузова:
(B420) № 24 — Масса кузова:
(B419) № 12 — Масса кузова:

Проводимость есть?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Переходите к шагу 2.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте напряжение между разъемами и массой
кузова при помощи тестера.

Разъемы и клеммы

(B420) № 7 (+) — Масса кузова (–):
(B420) № 24 (+) — Масса кузова (–):
(B419) № 12 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения 5 В
или более?

Устраните корот-
кое замыкание в
жгуте проводов
или замените его
на новый.

Переходите к шагу 3.

3

ПРОВЕРКА ЦЕПИ СИСТЕМЫ ДИСТАНЦИОННОГО
ЗАПУСКА ДВИГАТЕЛЯ
Проверьте цепь электропитания и цепь массы блока
управления системой дистанционного запуска двига-
теля.

Цепи электропитания
и массы исправны?

Переходите к ша-
гу 4.

Проверьте предохра-
нитель, устраните не-
исправность в жгуте
проводов или замени-
те жгут проводов.

4

ПРОВЕРКА ЦЕПИ СИСТЕМЫ ДИСТАНЦИОННОГО
ЗАПУСКА ДВИГАТЕЛЯ
Проверьте проводимость в цепи между блоком уп-
равления системы дистанционного запуска двигате-
ля и разъемом блока управления доступом при помо-
щи тестера.

Разъемы и клеммы

(B419) № 3 — (B427) № 1:

Проводимость есть?

Замените блок
управления сис-
темы дистанци-
онного запуска
двигателя.

Устраните разрыв це-
пи в жгуте проводов
или замените его на
новый.
