Subaru Impreza (2008 год). Руководство - часть 779





LAN(diag)-14

Входные/выходные сигналы блока управления

СИСТЕМА LAN (ДИАГНОСТИКА)

*

 Линия связи CAN находится в режиме ожидания: Удерживайте в активном состоянии в течение примерно одной ми-

нуты при выключателе зажигания в положении OFF, а также при закрытых дверях, крышке багажника и дверце ба-
гажного отсека.

B: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-364, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система связи CAN.>

Линия связи иммобилайзера_2

B15

Измерения невозможны,

так как сигнал цифровой

Последовательная линия связи

Линия связи блока управления
системы дистанционного уп-
равления замками автомобиля

A24

Измерения невозможны,

так как сигнал цифровой

Последовательная линия связи

Линия связи SSM (линия K)

B20

Измерения невозможны,

так как сигнал цифровой

Последовательная линия связи

Система кузова CAN_Hi

B6

← → масса кузова

Измерения невозможны,

так как сигнал цифровой

Последовательная линия связи

Система кузова CAN_Lo

B6

← → масса кузова

Измерения невозможны,

так как сигнал цифровой

Последовательная линия связи

Система привода CAN_Hi

B6

← → масса кузова

Измерения невозможны,

так как сигнал цифровой

Последовательная линия связи

Система привода CAN_Lo

B6

← → масса кузова

Измерения невозможны,

так как сигнал цифровой

Последовательная линия связи

Содержание

Номер клеммы

Нормативное значение

Условия измерения

LAN(diag)-15

Subaru Select Monitor

СИСТЕМА LAN (ДИАГНОСТИКА)

6. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ (КДН)

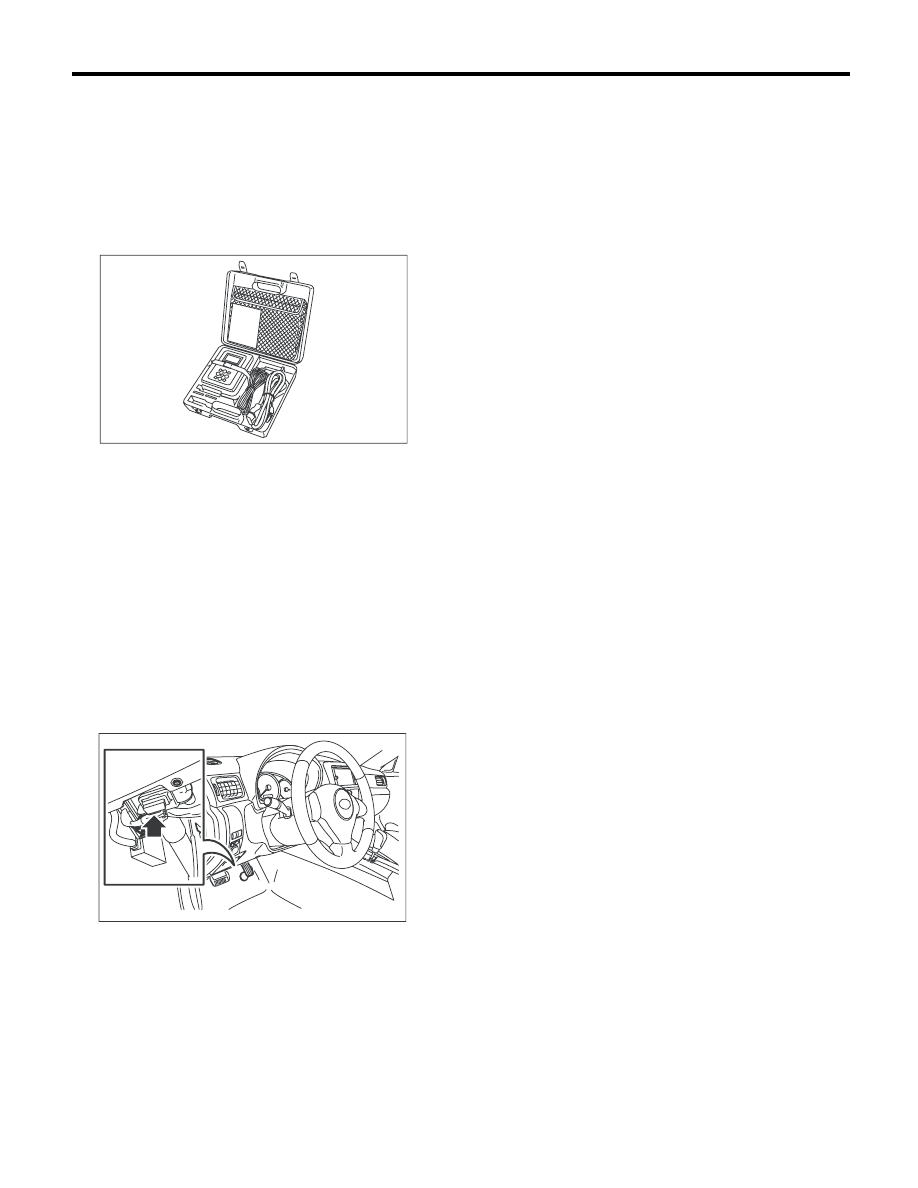

1) Подготовьте к работе комплект Subaru
Select Monitor. <См. LAN(diag)-7, ПОДГОТОВКА
ИНСТРУМЕНТОВ, Общие сведения.>

2) Подготовьте ПК (персональный компьютер),
к которому был подключен Subaru Select
Monitor.
3) Подсоедините USB кабель к SDI [Subaru
Diagnostic Interface (интерфейс диагностики
Subaru)] и к USB порту ПК (специальный порт
для Subaru Select Monitor).

ПРИМЕЧАНИЕ:
Порт для Subaru Select Monitor, представляет
собой USB порт, который использовался при
установке Subaru Select Monitor.
4) Подключите кабель диагностики к SDI.
5) Подключите SDI к разъему канала передачи
данных, расположенному в нижней части пане-
ли приборов (со стороны водителя).

6) Включите ПК.
7) Переведите выключатель зажигания в поло-
жение ON (Двигатель выключен) и запустите
Приложение для ПК Subaru Select Monitor.
8) Вызовите КДН и данные, а затем зафикси-
руйте их.

ПРИМЕЧАНИЕ:
Для ознакомления с детальным описанием
процедуры ознакомьтесь с файлом справки к
приложению для ПК Subaru Select Monitor.

2. СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ

1) На экране дисплея «Main Menu» (Главное
меню) выберите пункт {Each System Check}
(Проверка каждой системы).
2) На экране дисплея «System Selection Menu»,
выберите пункт {Integ. Unit mode}.
3) Выберите экран «Current Data Display &
Save».
4) Используя клавишу прокрутки, прокрутите
информацию на дисплее вверх или вниз, пока
не появятся требуемые данные.

EN-05588

IM-00275

LAN(diag)-16

Subaru Select Monitor

СИСТЕМА LAN (ДИАГНОСТИКА)

3. ОТОБРАЖЕНИЕ АНАЛОГОВЫХ ДАННЫХ

Позиции, отобра-

жаемые на дисплее

Единицы измерения

Комментарии

Примечание

BATT voltage
(control)

10 — 15 В

Величина входного сигнала цен-

трального блока управления

Постоянно

BATT voltage
(BACKUP)

10 — 15 В

Величина входного сигнала цен-

трального блока управления

Постоянно

ABS_CM Power
Voltage

10 — 15 В

Величина входного сигнала цен-

трального блока управления

Выключатель зажигания в положении ON

ACC voltage

10 — 15 В

Величина входного сигнала цен-

трального блока управления

Выключатель зажигания в положении ACC

Illumination VR
Voltage

0 — 5 В

Величина выходного сигнала

центрального блока управления

Величина входного сигнала яркости под-
светки

Illumi. output d-ratio

0 — 100%

Величина входного сигнала цен-

трального блока управления

Режим слабого освещения ON
Все положения регулятора яркости освеще-
ния, кроме режима максимальной яркости.

ambient temp sensor
V

0 — 5 В

Величина входного сигнала цен-

трального блока управления

Выключатель зажигания в положении ON

Ambient
Temperature

–40 — 87,5 °C

Величина выходного сигнала

центрального блока управления

Выключатель зажигания в положении ON

Fuel level voltage

0 — 8 В

Величина входного сигнала цен-

трального блока управления

Выключатель зажигания в положении ON

Fuel level resistance

0 — 102,3 Ом

Величина входного сигнала цен-

трального блока управления

Выключатель зажигания в положении ON

Key-lock solenoid V

6 — 12 В

Величина выходного сигнала

центрального блока управления

Датчик системы предупреждения ключа
зажигания ON, рычаг селектора в положе-
нии, отличном от режима парковки
Выключатель зажигания в положении ON
(кроме модели с системой дистанционного
доступа)

number of regist.

0 — 4

Зарегистрировать ключ №

(кроме модели с системой дистанционного
доступа)

Front Wheel Speed

км/ч

Величина входного сигнала

данных в сети CAN

Прием с блока VDC

VDC/ABS latest f-
code

Отображение КДН

(кратковременное)

Величина входного сигнала

данных в сети CAN

Это является нормальным явлением, когда
КДН отображается на дисплее, хотя и не
вводился.
Прием с блока VDC

Blower Fan Steps

Уровни 0 — 2

Величина входного сигнала

данных в сети CAN

0: OFF, 1: Низкие обороты, 2: уровень 2 или
выше
Прием с блока управления кондиционера

Fuel level resistance
2

0 — 102,3 Ом

Величина выходного сигнала

данных CAN

Прием с центрального блока управления

Fuel consumption

см

3

Величина входного сигнала

данных в сети CAN

Прием с ECM и трансмиссии на централь-
ный монитор

Coolant Temp.

–40 — 130 °C

Величина входного сигнала

данных в сети CAN

Прием с блока ECM

Vehicle lateral G

м/с

2

Величина входного сигнала

данных в сети CAN

Прием с блока VDC

SPORT Shift Stages

Уровни 0 — 7

Величина входного сигнала

данных в сети CAN

0: Контрольная лампа OFF; 1 — 5: Отобра-
жение включенной передачи; 6: Неисправ-
ность; 7: Высокая/низкая температура ATF)
Прием с блока TCM

Shift Position

Уровни 0 — 7

Величина входного сигнала

данных в сети CAN

0: 1; 1: 2; 2: 3; 3: 4; 4: D; 5: N; 6: R; 7: P – по-
ложение рычага селектора (8 – входной
сигнал не подается)
Ручной режим отображается цифрой 8.
Прием с блока TCM

Off delay time

OFF (ВЫКЛ), Short (ма-

лое), Normal (нормаль-

ное), Long (большое)

Пункты настройки центрально-

го блока управления

Пользовательские настройки

Auto lock time

20, 30, 40, 50, 60 секунд

Пункты настройки центрально-

го блока управления

Пользовательские настройки

LAN(diag)-17

Subaru Select Monitor

СИСТЕМА LAN (ДИАГНОСТИКА)

4. ОТОБРАЖЕНИЕ ДАННЫХ ON/OFF (ВКЛ/ВЫКЛ)

Позиции, отобража-

емые на дисплее

Единицы

измерения

Комментарии

Примечание

key-lock warning SW

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

ON (ВКЛ), когда вставлен ключ зажигания (кро-
ме модели с системой дистанционного доступа)

Stop Light Switch

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

ON (ВКЛ), когда нажата педаль тормоза

Front fog lamp SW
input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

Когда передние противотуманные фары вклю-
чены

Rear fog lamp SW input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

Когда выключатель задних противотуманных
фонарей в положении ON

TPMS input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

Функция не поддерживается

Lighting Switch Input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

Только для моделей с задним противотуманным
фонарем

Door key-lock SW input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

Применяется для моделей EK, KA

Door unlock SW input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

Применяется для моделей EK, KA

Driver's door SW input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

ON (ВКЛ), когда открыта дверь водителя.

P-door SW input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

ON (ВКЛ), когда открыта дверь переднего пасса-
жира

Rear right door SW
input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

ON (ВКЛ), когда открыта задняя правая дверь

Rear left door SW input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

ON (ВКЛ), когда открыта задняя левая дверь

R Gate SW input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

ON (ВКЛ), когда открыта крышка багажника/
дверца багажного отсека

Manual lock SW input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

Выключатель ручной блокировки замков – ON

Manual unlock SW
input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

Выключатель ручной разблокировки замков –
ON

Lock SW

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

Функция не поддерживается

Bright SW input

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

ON (ВКЛ), когда регулятор яркости в положении
ON (только для моделей с часами)

Economy Switch

ON/OFF

(ВКЛ/ВЫКЛ)

Величина входного сигнала

центрального блока управ-

ления

Кроме моделей с системой SI
