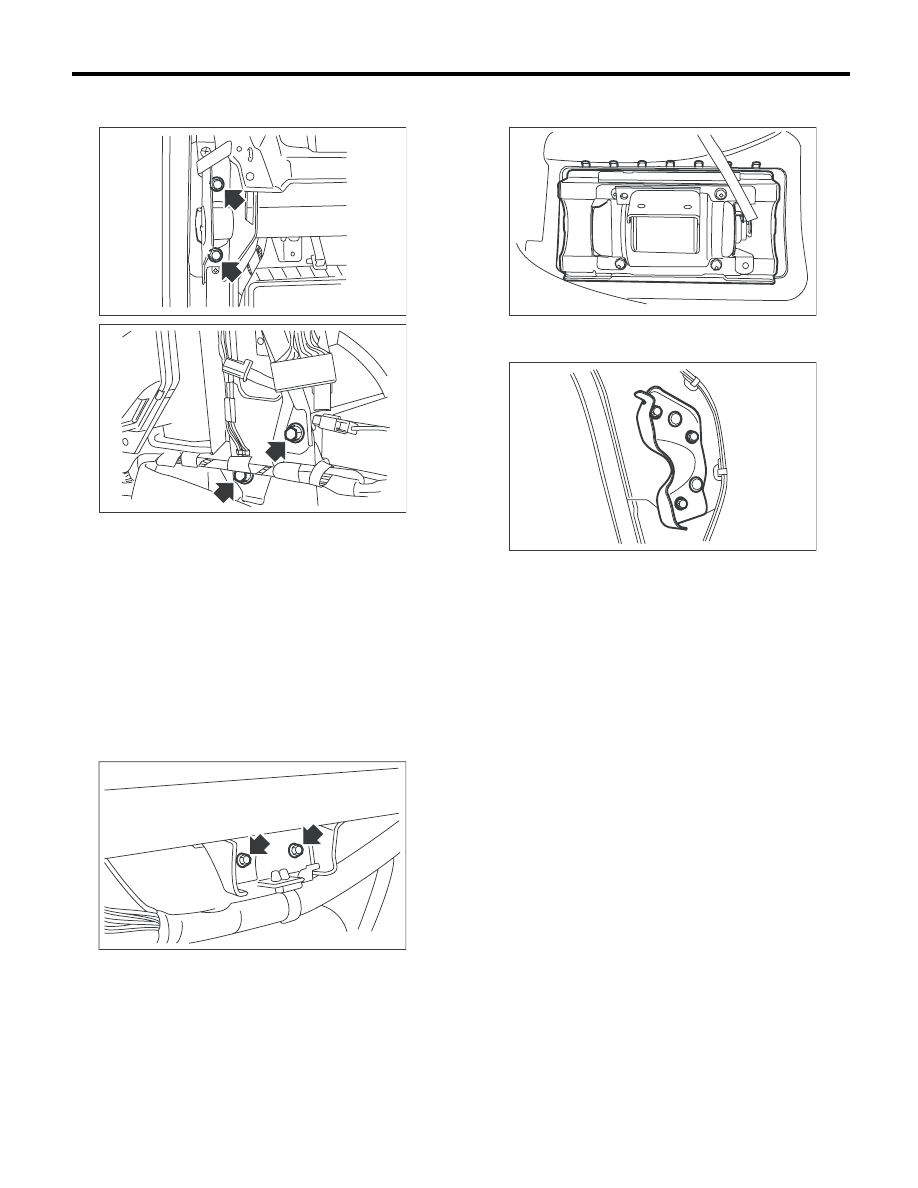

EI-48

Узел панели приборов

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

13) Отверните болты на стороне переднего пас-
сажира.

14) Убедитесь в том, что разъемы отсоединены
и снимите панель приборов с автомобиля.
15) Снимите узел комбинации приборов.
<См. IDI-14, СНЯТИЕ, Комбинация приборов.>
16) Снимите аудиосистему. <См. ET-6, СНЯ-
ТИЕ, Аудиосистема.>
17) Снимите антенну GPS. <См. ET-13, СНЯ-
ТИЕ, Антенна GPS.>
18) Снимите воздуховод отопителя.
<См. AC-52, СНЯТИЕ, Воздуховод отопителя.>
19) Снимите болты крепления модуля подушки
безопасности переднего пассажира к опорной
балке рулевой колонки.

20) Снимите зажимы и модуль подушки безо-
пасности переднего пассажира.

21) Снимите кронштейн опорной балки руле-
вой колонки.

B: УСТАНОВКА

1) Для сборки узла панели приборов, подсо-
единяйте компоненты в порядке, обратном
снятию.

ПРИМЕЧАНИЕ:
Как установить изоляцию и подкладку:
• Клей
Используйте полиуретановый клей. При сбор-
ке узла панели приборов подождите, пока ис-
парение клея закончится, чтобы не допустить
заполнение салона запахом клея.
• Двусторонняя клейкая лента
Используйте двустороннюю ленту, доступную
в розничной продаже. (Двусторонняя клейкая
лента должна быть прочной)
2) Вставьте согласующие штыри со стороны ку-
зова (в 3 местах) в узел панели приборов.
3) Убедитесь в том, что согласующие штыри
вставлены надежно, после чего проложите
жгут проводов.
4) Установка производится в порядке, обрат-
ном порядку снятия.

Момент затяжки:

25 Нм (25,5 кгс-м, 18,4 фунт-сила-фут)

EI-01852

EI-01854

EI-00610

AB-01831

EI-01855

EI-49

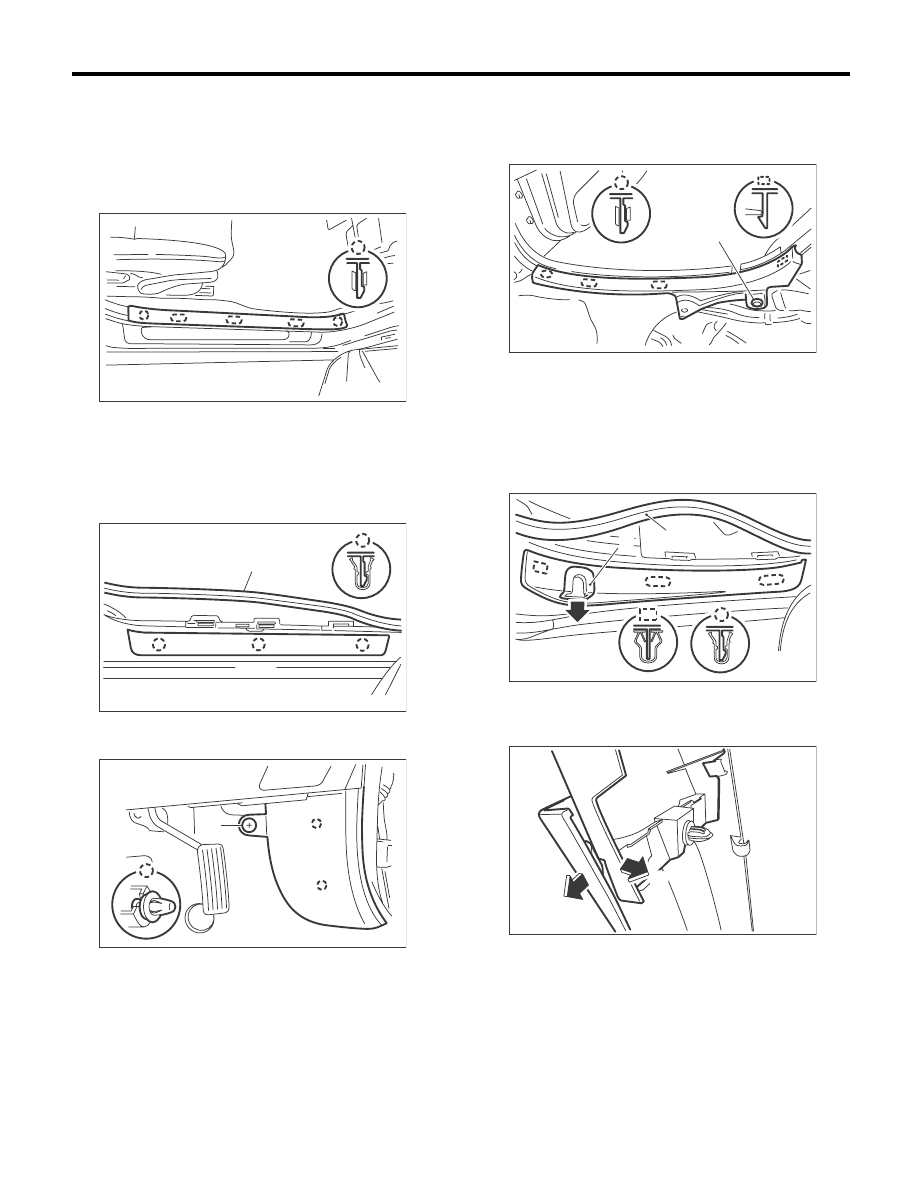

Нижняя внутренняя отделка

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

19.Нижняя внутренняя

отделка

A: СНЯТИЕ

1) Снимите крючок и снимите внутреннюю на-
кладку.

ОСТОРОЖНО:
Не следует тянуть, прилагая чрезмерное уси-
лие. В противном случае, можно повредить
накладку.
2) Снимите молдинг двери (А) и снимите на-
ружную накладку.

3) Снимите фиксатор (А) и снимите нижнюю
внутреннюю отделку передней стойки.

4) Снимите подушку заднего сиденья.
<См. SE-9, СНЯТИЕ, Заднее сиденье.>
5) Снимите фиксатор (А) и снимите внутрен-
нюю накладку.

ОСТОРОЖНО:
Не следует тянуть, прилагая чрезмерное уси-
лие. В противном случае, можно повредить
накладку.
6) Снимите молдинг двери (А) и крышку огра-
ничителя двери (В), затем снимите наружную
накладку.

7) Чтобы снять зажим, отведите наружу ниж-
нюю внутреннюю отделку, затем потяните вер-
хнюю внутреннюю отделку, чтобы снять ее.

EI-01806

EI-01807

(A)

EI-01808

(A)

EI-01809

(A)

EI-01810

(A)

(B)

EI-01856

(1)

(2)

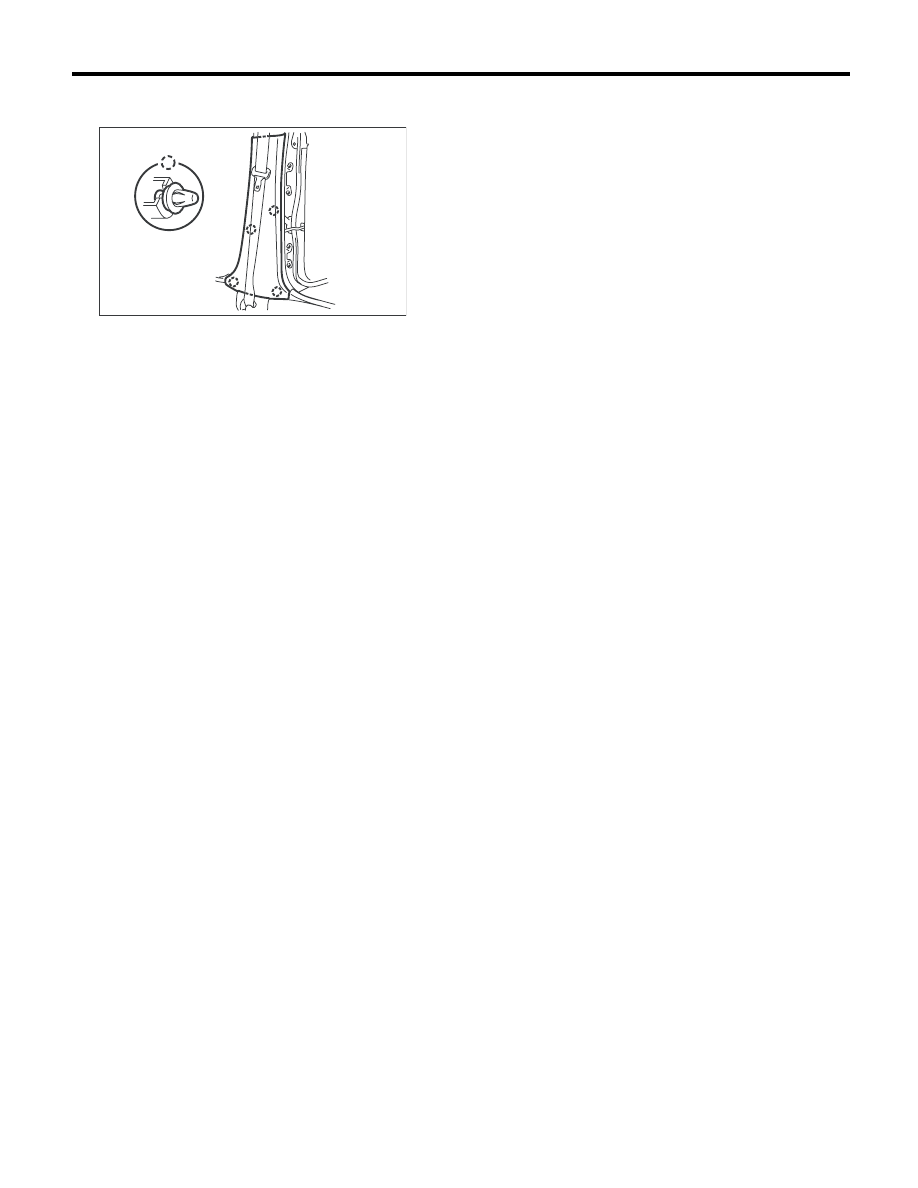

EI-50

Нижняя внутренняя отделка

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

8) Снимите фиксаторы нижней внутренней от-
делки средней стойки.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01811

EI-51

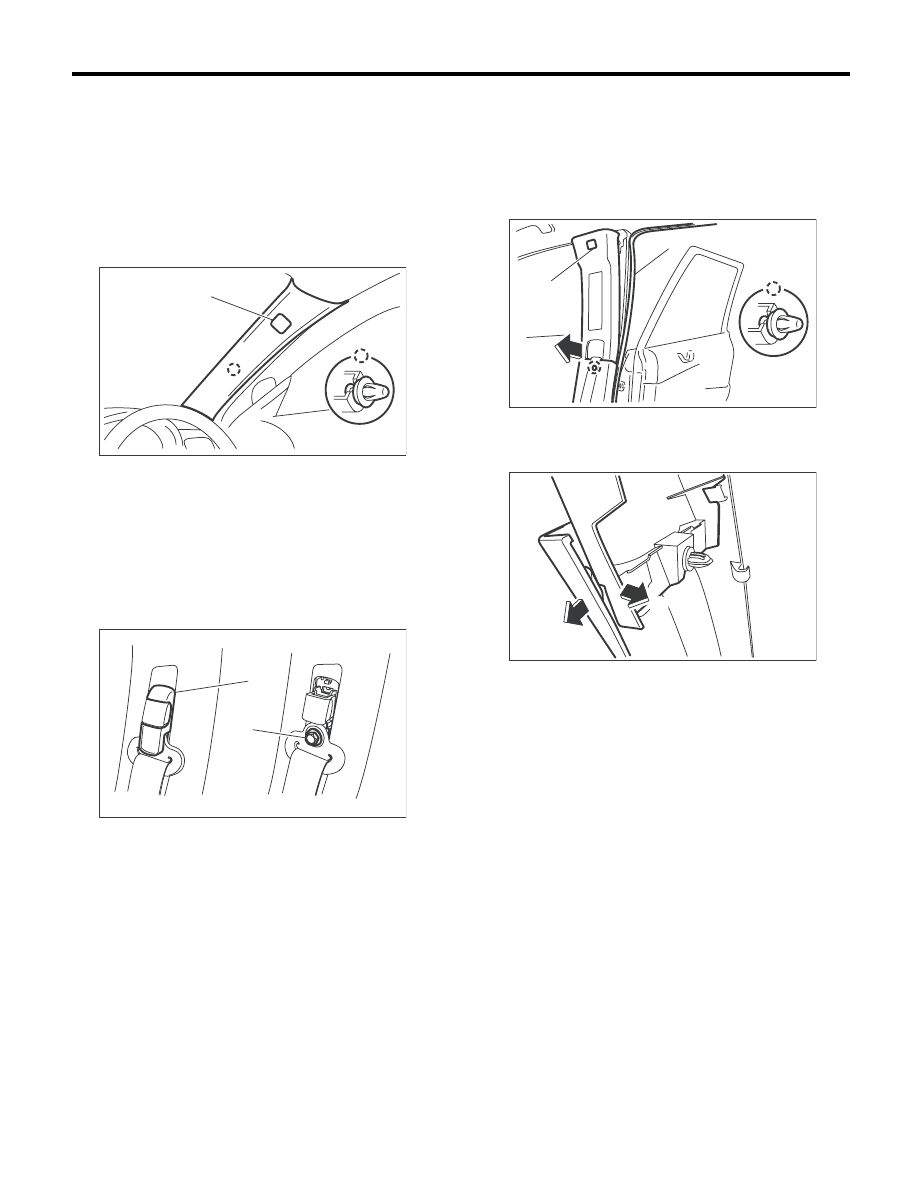

Верхняя часть внутренней отделки

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

20.Верхняя часть внутренней

отделки

A: СНЯТИЕ

1) Снимите заглушку (А) с верхней части внут-
ренней отделки стойки и отверните находя-
щийся внутри болт.
2) Снимите верхнюю внутреннюю отделку пе-
редней стойки.

3) Снимите внутреннюю накладку передней
двери, внутреннюю накладку задней двери и
нижнюю внутреннюю отделку средней стойки.
<См. EI-49, СНЯТИЕ, Нижняя часть внутренней
отделки.>
4) Ослабьте болт узла крепления плечевой
лямки ремня безопасности (В), затем отсоеди-
ните узел крепления плечевой лямки ремня бе-
зопасности от средней стойки.

5) Снимите заглушку (А) с верхней части внут-
ренней отделки стойки и отверните находя-
щийся внутри болт.
6) Снимите уплотнитель (B).
7) Потяните и снимите фиксатор верхней внут-
ренней отделки средней стойки вместе с ниж-
ней внутренней отделкой.

8) Чтобы снять зажим, отведите наружу ниж-
нюю внутреннюю отделку, затем потяните вер-
хнюю внутреннюю отделку, чтобы снять ее.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

EI-01812

(A)

SB-00350

(A)

(B)

EI-01813

(A)

(B)

EI-01856

(1)

(2)
