EI-40

Внутренняя отделка двери

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

5) Отверните винты внутренней отделки двери.
• Передняя дверь

• Задняя дверь

6) Снимите фиксаторы, отсоедините все тро-
сики и снимите отделку двери.

ПРИМЕЧАНИЕ:
Вставьте пластмассовый съемник фиксаторов
в прорезь в нижней части отделки и приподни-
мите ее.

• Внутренняя отделка передней двери

• Внутренняя отделка задней двери

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01914

EI-01915

EI-01658

EI-01795

EI-01796

EI-41

Нижняя крышка панели приборов

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

14.Нижняя крышка панели

приборов

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите пластмассовый крюк (A), затем
снимите правую боковую крышку панели при-
боров.

3) Отверните винты.

4) Отсоедините разъемы и снимите нижнюю
крышку панели приборов.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01801

(A)

EI-01847

EI-01846

(A)

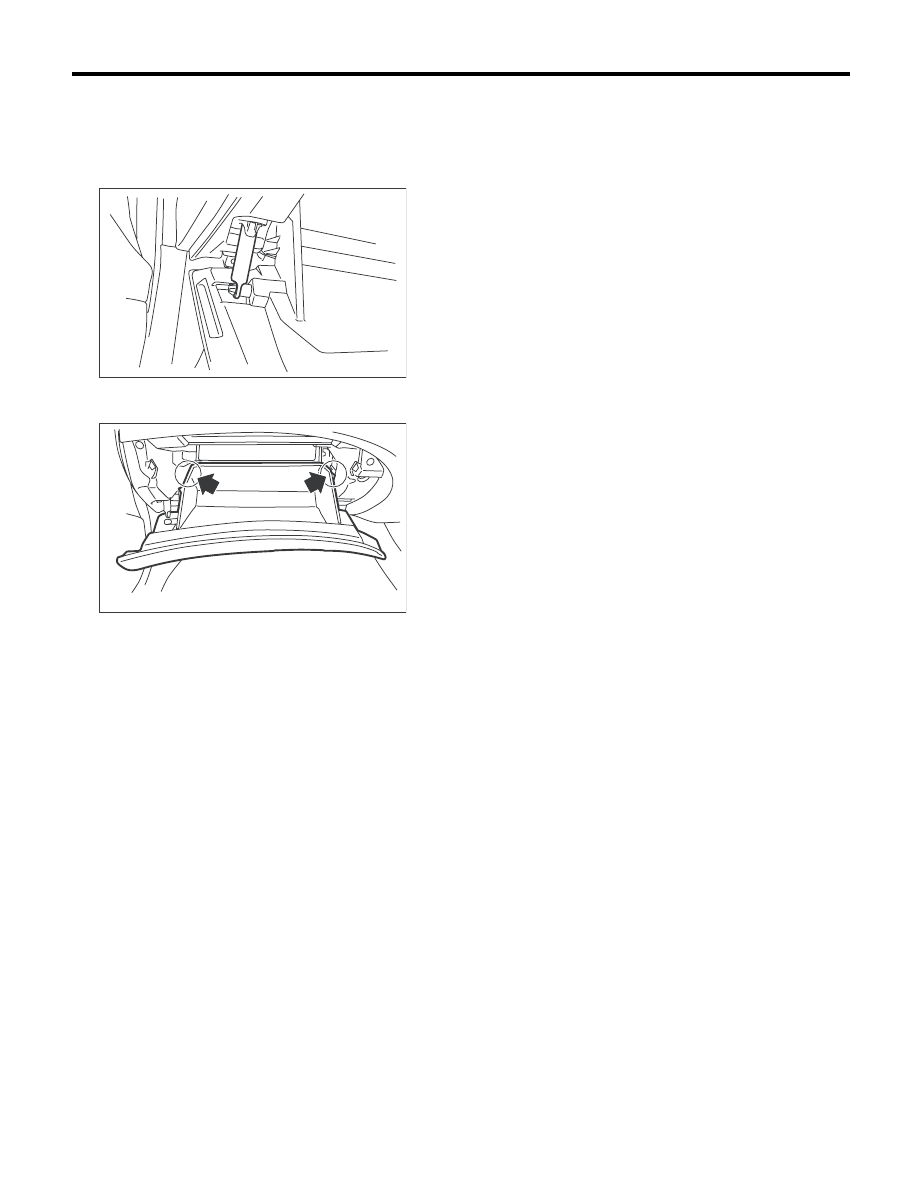

EI-42

Отделение для перчаток

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

15.Отделение для перчаток

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите демпфер отделения для перчаток.

3) Снимите стопоры и потяните узел крышки
отделения для перчаток, чтобы снять его.

4) Снимите нижнюю крышку панели приборов.
<См. EI-46, НИЖНЯЯ КРЫШКА ПАНЕЛИ ПРИ-
БОРОВ, СНЯТИЕ, Центральная консоль.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01830

EI-01848

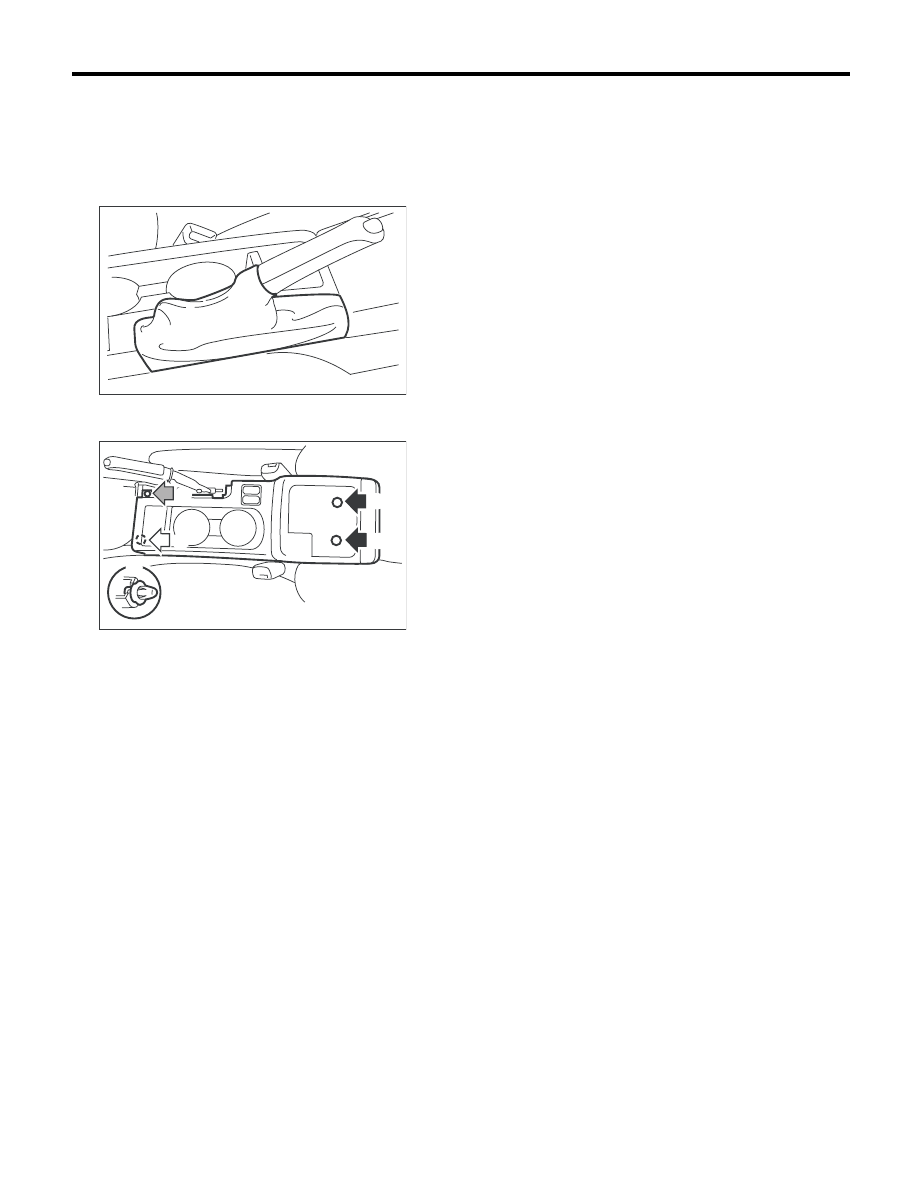

EI-43

Ящик консоли

ВНЕШНЯЯ/ВНУТРЕННЯЯ ОТДЕЛКА

16.Ящик консоли

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите пыльник рычага стояночного тор-
моза.

3) Отверните болт (A) и винт (B), и снимите фик-
сатор (C).

4) Отсоедините разъемы и снимите ящик кон-
соли.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

EI-01798

EI-01797

(A)

(A)

(C)

(B)

(C)
