AB(diag)-58

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах между
блоком управления системой подушек безопасности и
модулем подушки безопасности переднего пассажира.

Выявлена ли нена-
дежность контак-
та?

Замените как жгут
проводов системы по-
душек безопасности,
так и жгут проводов
шасси.

Переходите к ша-
гу 2.

2

ПРОВЕРКА МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и вы-
ждите не менее 20 секунд.
2) Снимите боковую крышку панели приборов со сто-
роны переднего пассажира и отсоедините разъем
(AB10) от разъема (AB9).
3) Подсоедините разъем (1F) диагностического жгута
F к разъему (AB9).
4) Подсоедините резистор модуля подушки безопаснос-
ти к разъему (3F) диагностического жгута проводов F.
5) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.

Предупреждаю-
щая лампа систе-
мы подушек безо-
пасности горит в
течение 6 секунд,
а затем гаснет?

Замените модуль по-
душки безопасности
переднего пассажира.
<См. AB-19, Модуль
подушки безопаснос-
ти переднего пассажи-
ра.>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВО-
ДОВ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАС-
САЖИРА).
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и вы-
ждите не менее 20 секунд.
2) Отсоедините резистор модуля подушки безопаснос-
ти от разъема (3F) диагностического жгута проводов F.
3) Снимите нижнюю крышку панели приборов и отсо-
едините разъем (AB7) от (AB2).
4) Отсоедините разъемы (AB6, AB17, AB18) от блока уп-
равления системой подушек безопасности, и подсоедини-
те разъем (1AG) диагностического жгута проводов AG.

ПРИМЕЧАНИЕ:
В моделях без боковых подушек безопасности подсо-
едините диагностический жгут проводов AH между
разъемами (AB6, AB17, AB18) и (1AG).
5) Подсоедините клемму массы к аккумулятору и пе-
реведите выключатель зажигания в положение ON.
(двигатель OFF)
6) Измерьте напряжение между разъемом (3AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(3AG) № 9 (+) — Масса кузова (–):
(3AG) № 7 (+) — Масса кузова (–):

Составляет ли ве-
личина напряже-
ния менее 1 В?

Переходите к шагу 4.

Замените как ос-
новной жгут про-
водов системы
подушек безо-
пасности, так и
жгут проводов
кузова.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли
на дисплее тот же
самый КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-24, Блок уп-
равления системой по-
душек безопасности.>

Переходите к ша-
гу 5.

5

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли
какой-либо другой
КДН?

Проверьте КДН, ис-
пользуя “Список кодов
диагностики неисправ-
ностей (КДН)”. <См.
AB(diag)-43, Список ко-
дов диагностики неис-
правностей (КДН).>

Завершите про-
ведение диагнос-
тики.

AB(diag)-59

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

E: КДН 21 НЕИСПРАВНОСТЬ БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ

ПОДУШЕК БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАЛИЧИЯ КДН 21.
Считайте КДН. <См. AB(diag)-29, СЧИТЫ-
ВАНИЕ КОДОВ ДИАГНОСТИКИ НЕИС-
ПРАВНОСТЕЙ (КДН), ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>

Отображается ли на дис-
плее Subaru Select
Monitor КДН 21?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-24, Блок уп-
равления системой по-
душек безопасности.>

Выполните процедуру
очистки памяти. <См.
AB(diag)-29, РЕЖИМ
ОЧИСТКИ ПАМЯТИ,
ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>

AB(diag)-60

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

F: КДН 22 ВЫХОДНОЙ СИГНАЛ АКТИВАЦИИ МОДУЛЯ ПЕРЕДНЕЙ

ПОДУШКИ БЕЗОПАСНОСТИ

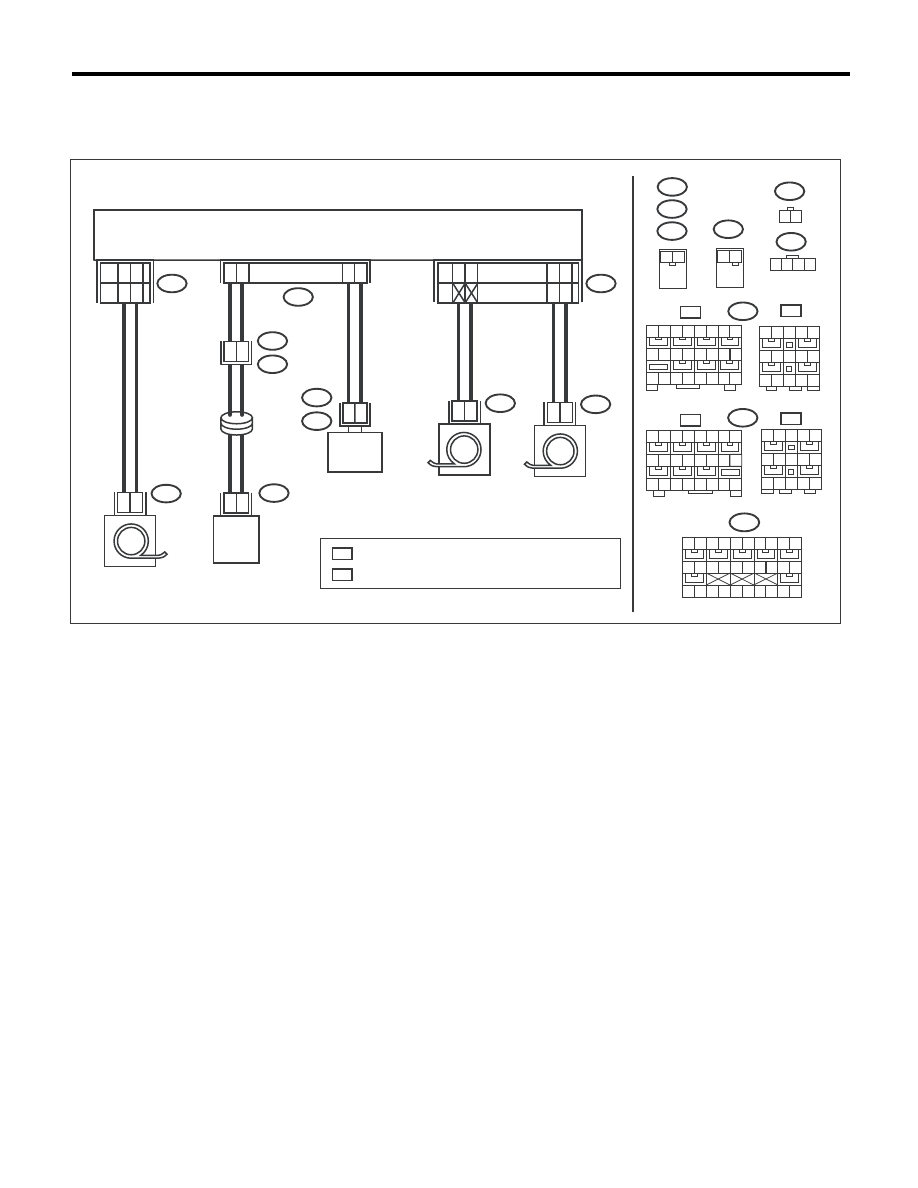

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Данный КДН отображается, когда срабатывает модуль передней подушки безопасности и предна-
тяжитель поясной лямки ремня безопасности.
Если этот КДН отображается, то очистка памяти невозможна. В связи с этим, замените следующие
узлы и детали.
• Блок управления системой подушек безопасности<См. AB-24, Блок управления системой поду-
шек безопасности.>
• Модуль подушки безопасности водителя<См. AB-18, Модуль подушки безопасности водителя.>
• Модуль подушки безопасности переднего пассажира<См. AB-19, Модуль подушки безопасности
переднего пассажира.>
• Дополнительные датчики лобового удара с обеих сторон<См. AB-25, Дополнительный датчик ло-
бового удара.>
• Преднатяжитель ремня безопасности переднего сиденья с обеих сторон <См. SB-13, Ремень бе-
зопасности переднего сиденья.>
• Поворотный разъем рулевой колонки<См. AB-29, Поворотный разъем рулевой колонки.>

AB6

AB6

AB18

AB17

AB26

2

1

AB9

AB10

AB21

1

2

1

5

6

3

4

AB2

AB7

AB38

2

1

1

2

2

6

5

3

4

AB17

AB18

AB38

1 2

AB26

AB21

AB9

AB2

1 2 3 4

AB-01968

18 19 20

21 22 23 24 25 26 27 28

1 2 3 4

11 12 13 14

16 17

15

29 30

18 19 20 21 22 23 24

1 2 3 4

11 12 13 14

16

17

15

18 19 20 21 22 23 24

1 2 3 4

11 12 13 14

16

17

15

5

4

1

2

WS

OS

WS

OS

WS

OS

1 2 3 4

11 12 13 14 15

1 2 3 4

11 12 13 14 15

WS

OS

WS

OS

AB30

2

1

2

1

AB30

1 2

1 2

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ

: МОДЕЛЬ БЕЗ БОКОВЫХ ПОДУШЕК БЕЗОПАСНОСТИ

: МОДЕЛЬ С БОКОВЫМИ ПОДУШКАМИ БЕЗОПАСНОСТИ

ПОВОРОТНЫЙ

РАЗЪЕМ

РУЛЕВОЙ

КОЛОНКИ

ПРАВЫЙ

ПРЕДНАТЯЖИТЕЛЬ

ЛЕВЫЙ

ПРЕДНАТЯЖИТЕЛЬ

МОДУЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ

ВОДИТЕЛЯ

МОДУЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ

ПАССАЖИРА

ПРЕДНАТЯЖИТЕЛЬ

ПОЯСНОЙ ЛЯМКИ

ПРАВОГО РЕМНЯ

БЕЗОПАСНОСТИ

5 6 7 8

9 10

10

5 6 7 8

9

5

6 7 8 9 10

5

6 7 8 9 10

5

7

6

8 9 10

AB(diag)-61

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

G: КДН 33 НЕИСПРАВНОСТЬ ДОПОЛНИТЕЛЬНОГО ДАТЧИКА ЛОБОВОГО

УДАРА (ПРАВОГО)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность правого дополнительного датчика лобового удара.
Если отображается КДН 33, значит цепь дополнительного датчика лобового удара (правого) неис-
правна.
Замените дополнительный датчик лобового удара (правый). <См. AB-25, Дополнительный датчик
лобового удара.>

H: КДН 34 НЕИСПРАВНОСТЬ ДОПОЛНИТЕЛЬНОГО ДАТЧИКА ЛОБОВОГО

УДАРА (ЛЕВОГО)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность левого дополнительного датчика лобового удара.
Если отображается КДН 34, значит цепь дополнительного датчика лобового удара (левого) неис-
правна.
Замените дополнительный датчик лобового удара (левый). <См. AB-25, Дополнительный датчик ло-
бового удара.>
