Subaru Impreza (2008 год). Руководство - часть 651

AB(diag)-54

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

C: КДН 15 НЕИСПРАВНОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод цепи основного жгута проводов системы подушек безопасности (со
стороны водителя).
• Замыкание на силовой провод цепи жгута проводов модуля подушки безопасности (водителя).
• Замыкание на силовой провод цепи поворотного разъема рулевой колонки.
• Неисправность модуля подушки безопасности водителя.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением диагностики системы подушек безопасности, убедитесь в том, что вы-
ключатель зажигания находится в положении OFF, отсоедините провод массы от аккумуля-
тора и подождите не менее 20 секунд, прежде чем приступить к работе.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.

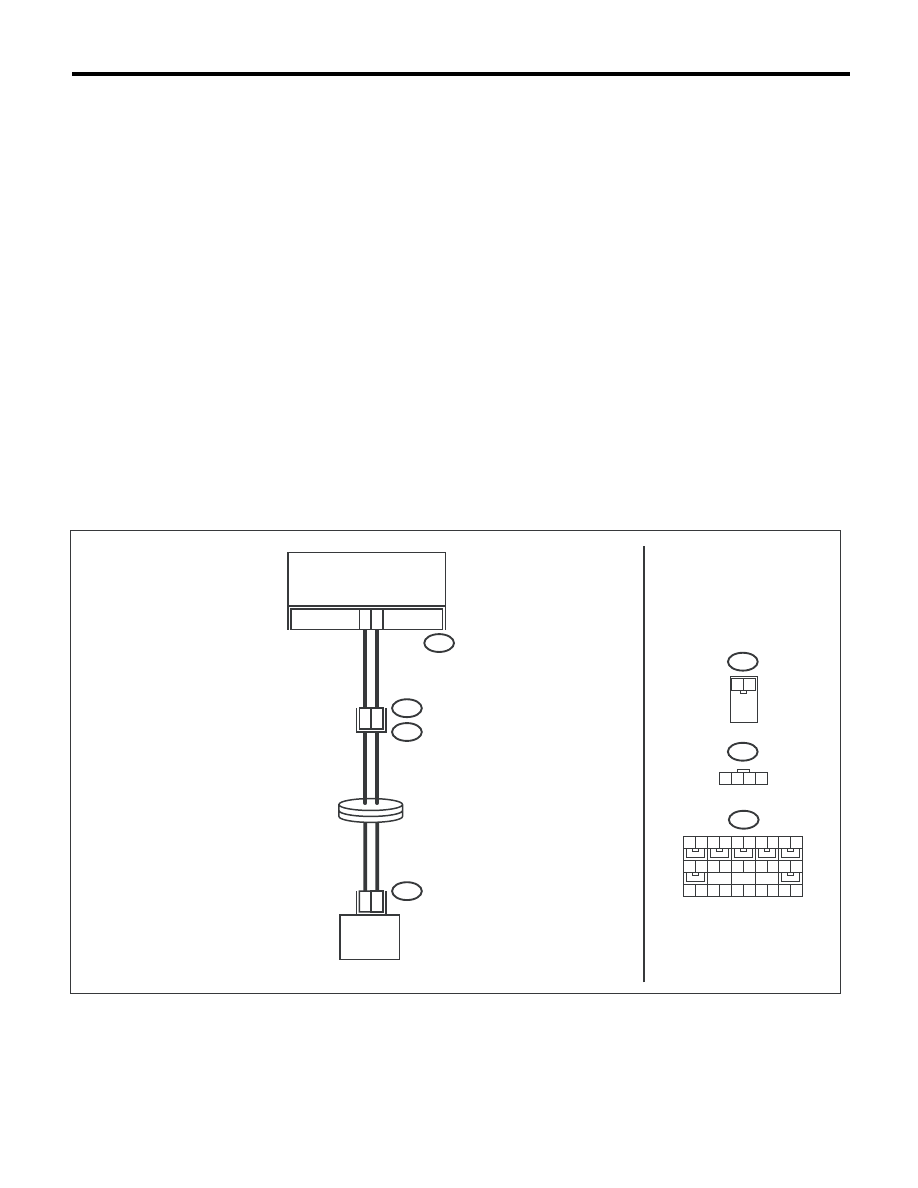

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

5

6

AB6

AB2

AB2

AB7

AB6

AB38

2

1

AB38

AB-01812

2

1

1 2 3 4

1 2

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК

БЕЗОПАСНОСТИ

ПОВОРОТНЫЙ РАЗЪЕМ
РУЛЕВОЙ КОЛОНКИ

МОДУЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ ВОДИТЕЛЯ

AB(diag)-55

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах между бло-
ком управления системой подушек безопасности и моду-
лем подушки безопасности водителя.

Выявлена ли нена-
дежность контакта?

Замените жгут про-
водов системы по-
душек безопаснос-
ти.

Переходите к
шагу 2.

2

ПРОВЕРКА МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ ВО-
ДИТЕЛЯ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и вы-
ждите не менее 20 секунд.
2) Снимите модуль подушки безопасности водителя.
3) Подсоедините разъем (AB38) к разъему (1N) диагнос-
тического жгута проводов N.
4) Подсоедините резистор модуля подушки безопаснос-
ти к разъему (2N) диагностического жгута проводов N.
5) Подсоедините клемму массы к аккумулятору и пере-
ведите выключатель зажигания в положение ON.

Предупреждающая
лампа системы поду-
шек безопасности го-
рит в течение 6 се-
кунд, а затем гаснет?

Замените модуль
подушки безопас-
ности водителя.
<См. AB-18, Мо-
дуль подушки безо-
пасности водите-
ля.>

Переходите к
шагу 3.

3

ПРОВЕРКА ПОВОРОТНОГО РАЗЪЕМА РУЛЕВОЙ КО-
ЛОНКИ.
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и вы-
ждите не менее 20 секунд.
2) Отсоедините диагностический жгут проводов N от
разъема (AB38).
3) Снимите нижнюю крышку панели приборов и отсоеди-
ните разъем (AB7) от (AB2).
4) Подсоедините разъем (1P) диагностического жгута
проводов P к разъему (AB2).
5) Подсоедините резистор модуля подушки безопаснос-
ти к разъему (3P) диагностического жгута проводов Р.
6) Подсоедините клемму массы к аккумулятору и пере-
ведите выключатель зажигания в положение ON.

Предупреждающая
лампа системы поду-
шек безопасности го-
рит в течение 6 се-
кунд, а затем гаснет?

Замените поворот-
ный разъем руле-
вой колонки. <См.
AB-29, Поворотный
разъем рулевой ко-
лонки.>

Переходите к
шагу 4.

4

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ СИСТЕ-
МЫ ПОДУШЕК БЕЗОПАСНОСТИ (ЖГУТ ПРОВОДОВ
ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ).
1) Переведите выключатель зажигания в положение
OFF, отсоедините провод массы от аккумулятора и вы-
ждите не менее 20 секунд.
2) Отсоедините резистор модуля подушки безопасности
от разъема (3P) диагностического жгута проводов P.
3) Снимите боковую крышку панели приборов со сторо-
ны переднего пассажира и отсоедините разъемы (AB10) и
(AB9).
4) Отсоедините разъемы (AB6, AB17, AB18) от блока уп-
равления системой подушек безопасности, и подсоедини-
те разъем (1AG) диагностического жгута проводов AG.

ПРИМЕЧАНИЕ:
В моделях без боковых подушек безопасности подсоеди-
ните диагностический жгут проводов AH между разъема-
ми (AB6, AB17, AB18) и (1AG).
5) Подсоедините клемму массы к аккумулятору и пере-
ведите выключатель зажигания в положение ON. (двига-
тель OFF)
6) Измерьте напряжение между разъемом (3AG) диа-
гностического жгута проводов AG и массой кузова.

Разъемы и клеммы

(3AG) № 3 (+) — Масса кузова (–):
(3AG) № 1 (+) — Масса кузова (–):

Составляет ли вели-
чина напряжения ме-
нее 1 В?

Переходите к шагу
5.

Замените как
основной жгут
проводов сис-
темы подушек
безопасности,
так и жгут про-
водов кузова.

AB(diag)-56

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

5

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУ-
ШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же са-
мый КДН?

Замените блок уп-
равления системой
подушек безопас-
ности. <См. AB-24,
Блок управления
системой подушек
безопасности.>

Переходите к
шагу 6.

6

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой
КДН?

Проверьте КДН, ис-
пользуя “Список
кодов диагностики
неисправностей
(КДН)”. <См.
AB(diag)-43, Спи-
сок кодов диагнос-
тики неисправнос-
тей (КДН).>

Завершите
проведение
диагностики.

Шаг

Проверка

Да

Нет

AB(diag)-57

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

D: КДН 16 НЕИСПРАВНОСТЬ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО

ПАССАЖИРА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод цепи основного жгута проводов системы подушек безопасности (со
стороны переднего пассажира).
• Замыкание на силовой провод цепи жгута проводов модуля подушки безопасности (переднего
пассажира).
• Неисправность модуля подушки безопасности переднего пассажира.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением диагностики системы подушек безопасности, убедитесь в том, что вы-
ключатель зажигания находится в положении OFF, отсоедините провод массы от аккумуля-
тора и подождите не менее 20 секунд, прежде чем приступить к работе.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пред-
натяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колонки,
блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности, разъем преднатяжителя ремня безопасности и разъем преднатяжите-
ля поясной лямки ремня безопасности.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB9

3

4

1

2

AB6

AB-01813

AB6

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30

1 2

AB9

БЛОК УПРАВЛЕНИЯ

СИСТЕМЫ ПОДУШЕК

БЕЗОПАСНОСТИ

МОДУЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ ПАССАЖИРА
