AB(diag)-26

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

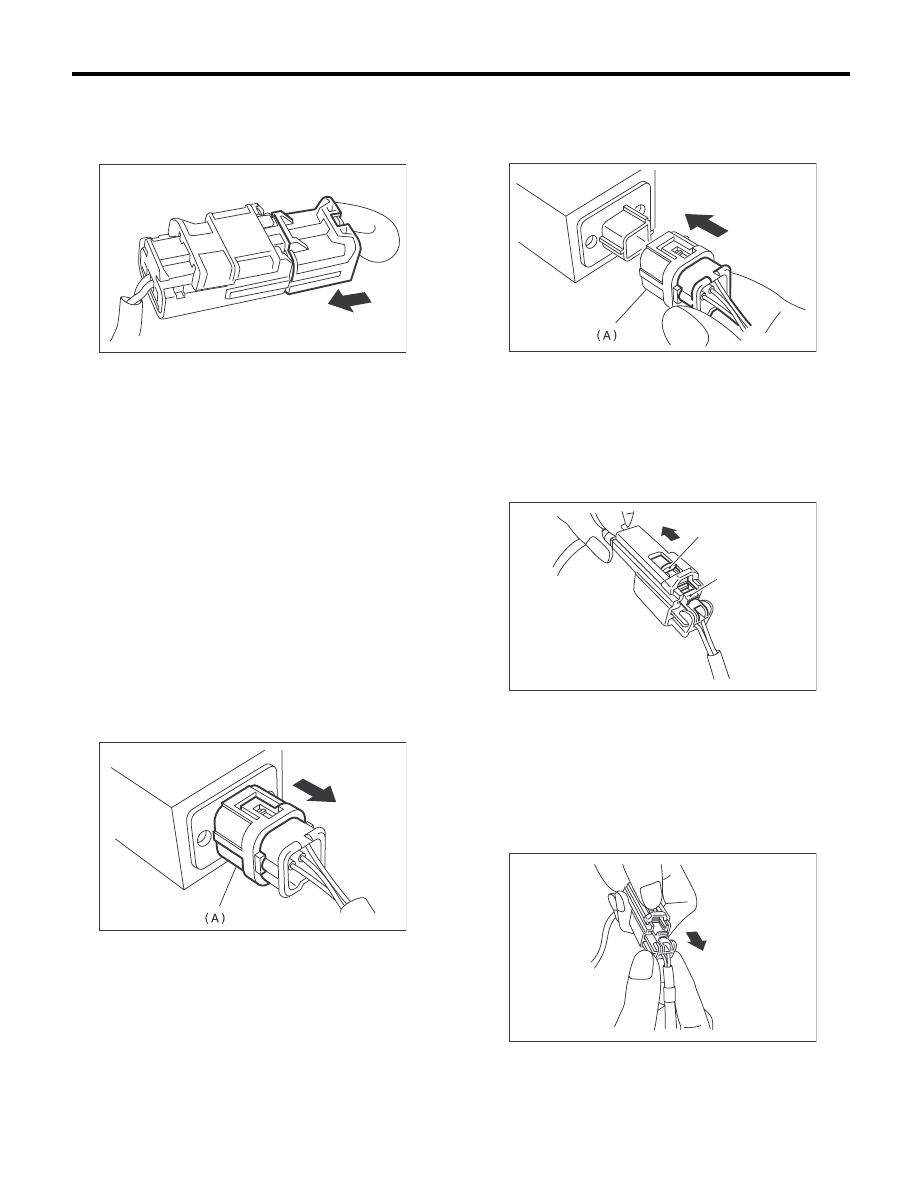

2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на се-
бя, чтобы убедиться, что разъем зафиксиро-
ван.

5. ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК
ЛОБОВОГО УДАРА, ДАТЧИК БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ, ДАТЧИК
ПОДУШКИ-ШТОРКИ БЕЗОПАСНОСТИ
И ВСПОМОГАТЕЛЬНЫЙ ДАТЧИК
ОПРЕДЕЛЕНИЯ УРОВНЯ
БЕЗОПАСНОСТИ

1) Как отсоединить:
Удерживая наружную часть (A), отведите ее в
направлении стрелки.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.

2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
• Не дотрагивайтесь до наружной части (А),
иначе она сместится назад.

• Обязательно вставляйте разъем до пол-
ной фиксации. Затем слегка потяните его на
себя, чтобы убедиться, что разъем зафикси-
рован.

6. ПОДУШКА БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

1) Как отсоединить:

(1) Нажмите на фиксирующий рычаг (A).
(2) Прижав фиксирующий рычаг (А) внутрь,
переместите скользящий фиксатор (B) в на-
правлении стрелки.

(3) Удерживая скользящий фиксатор в от-
веденном положении, отпустите фиксирую-
щий рычаг (для возврата в исходное поло-
жение) и отсоедините разъем.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.

AB-01829

AB-00024

AB-00025

AB-00017

(A)

(B)

AB-00018

AB(diag)-27

Входные/выходные сигналы блока управления системой подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

6. Входные/выходные сигналы блока управления

системой подушек безопасности

A: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Модель с боковыми подушками безопасности и подушками-шторками безопасности

• Номера клемм разъема блока управления системой подушек безопасности показаны на приве-
денном рисунке.
• Когда разъем отсоединяется от блока управления системой подушек безопасности, загорается
предупреждающая лампа системы подушек безопасности.

Пункт

Клемма блока управления №

Разъем канала передачи данных

(1) — 16

Комбинация приборов

(1) — 11

Цепь электропитания от аккумулятора

Специальный предохранитель

(1) — 21

Модуль подушки безопасности переднего пассажира,
первая ступень

+

(1) — 4

–

(1) — 3

Модуль подушки безопасности водителя, первая ступень +

(1) — 5

–

(1) — 6

Левый дополнительный датчик лобового удара

+

(1) — 30

–

(1)  —  28

Дополнительный датчик лобового удара (правый)

+

(1) — 29

–

(1)  —  27

Цепь массы (Масса)

(1) — 25
(1) — 26

Датчик левой боковой подушки безопасности
Датчик левой подушки-шторки безопасности

+

(2)  —  24

–

(2)  —  23

Модуль левой боковой подушки безопасности

+

(2) — 1

–

(2) — 2

Модуль левой подушки-шторки безопасности

+

(2) — 4

–

(2) — 3

Преднатяжитель правого ремня безопасности

+

(3) — 4

–

(3) — 3

Преднатяжитель поясной лямки правого ремня безопас-
ности

+

(3) — 1

–

(3) — 2

Датчик правой боковой подушки безопасности
Датчик правой подушки-шторки безопасности

+

(3)  —  17

–

(3)  —  18

AB-01966

18

19

20

21

22

23

24

25

26

27

28

1

2

3

㧡

㧢

㧣

㧤

1

㧜 㧥

4

11

12

13

14

16

17

15

29

30

18

19

20

21

22

23

24

1

2

3

㧡

㧢

㧣

㧤

1

㧜 㧥

4

11

12

13

14

16

17

15

18

19

20

21

22

23

24

1

2

3

㧡

㧢

㧣

㧤

1

㧜 㧥

4

11

12

13

14

16

17

15

(1)

(2)

(3)

AB(diag)-28

Входные/выходные сигналы блока управления системой подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

• Модель без боковых подушек безопасности и подушек-шторок безопасности

• Номера клемм разъема блока управления системой подушек безопасности показаны на приве-
денном рисунке.
• Когда разъем отсоединен от блока управления системой подушек безопасности, загорается пре-
дупреждающая лампа системы подушек безопасности.

B: ЭЛЕКТРИЧЕСКАЯ СХЕМА

Обратитесь к разделу WI (электрическая схема). <См. WI-195, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Система
подушек безопасности>

Модуль правой боковой подушки безопасности

+

(3) — 8

–

(3) — 7

Модуль правой подушки-шторки безопасности

+

(3) — 5

–

(3) — 6

Преднатяжитель левого ремня безопасности

+

(2) — 5

–

(2) — 6

Вспомогательный датчик определения уровня безопас-
ности

+

(2)  —  20

–

(2)  —  21

Пункт

Клемма блока управления №

Разъем канала передачи данных

(1) — 16

Комбинация приборов

(1) — 11

Цепь электропитания от аккумулятора

Специальный предохранитель

(1) — 21

Модуль подушки безопасности переднего пассажира,
первая ступень

+

(1) — 4

–

(1) — 3

Модуль подушки безопасности водителя

+

(1) — 5

–

(1) — 6

Левый дополнительный датчик лобового удара

+

(1) — 30

–

(1)  —  28

Дополнительный датчик лобового удара (правый)

+

(1) — 29

–

(1)  —  27

Цепь массы (Масса)

(1) — 25
(1) — 26

Преднатяжитель левого ремня безопасности

+

(2) — 2

–

(2) — 1

Преднатяжитель правого ремня безопасности

+

(3) — 4

–

(3) — 5

Пункт

Клемма блока управления №

AB-01967

18

19

20

21

22

23

24

25

26

27

28

1

2

3

㧡

㧢

㧣

㧤

1

㧜 㧥

4

11

12

13

14

16

17

15

29

30

(1)

(2)

(3)

1

2

3

㧡

㧢

㧣

㧤

1

㧜 㧥

4

11

12

13

14

15

1

2

3

㧡

㧢

㧣

㧤

1

㧜 㧥

4

11

12

13

14

15

AB(diag)-29

Subaru Select Monitor

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

7. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. СЧИТЫВАНИЕ КОДОВ
ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ
(КДН)

При возникновении неисправности в системе
подушек безопасности, будет отображаться
КДН, сохраненный в блоке управления систе-
мой подушек безопасности.
1) Подготовьте к работе комплект Subaru
Select Monitor. <См. AB(diag)-8, СПЕЦИАЛЬ-
НЫЕ ИНСТРУМЕНТЫ, ПОДГОТОВКА
ИНСТРУМЕНТА, Общие сведения.>
2) Подсоедините к Subaru Select Monitor диа-
гностический кабель.
3) Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.

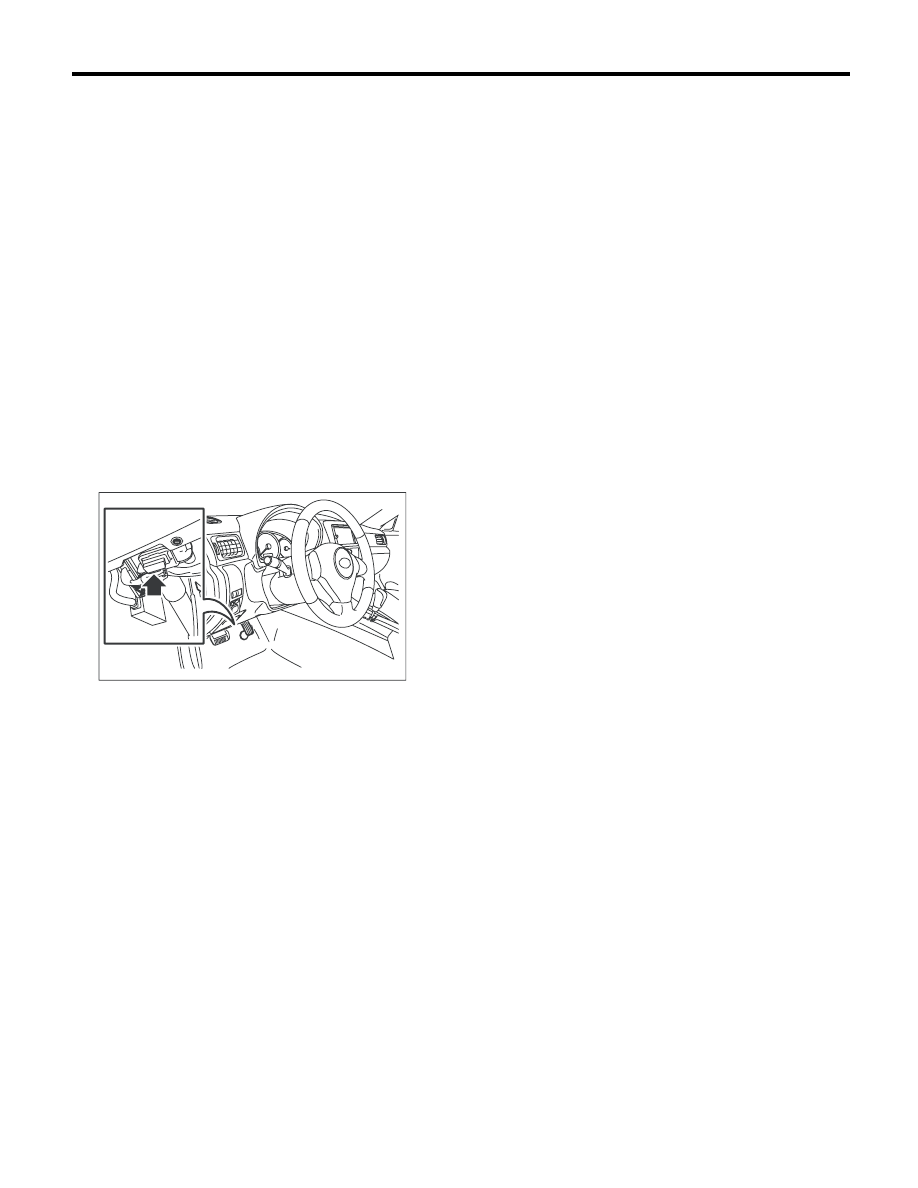

(1) Разъем канала передачи данных распо-
ложен в нижней части панели приборов (со
стороны водителя).

(2) Подсоедините к разъему канала переда-
чи данных диагностический кабель.

ОСТОРОЖНО:
Не подключайте никакие сканеры кроме
Subaru Select Monitor.
4) Переведите выключатель зажигания в поло-
жение ON (двигатель выключен) и включите
Subaru Select Monitor.
5) На экране дисплея «Main Menu» (Главное
меню) выберите пункт {Each System Check}
(Проверка каждой системы).
6) На экране дисплея «System Selection Menu»
(Меню выбора системы), выберите пункт
{Airbag System} (Система подушек безопаснос-
ти).
7) Когда на дисплее отобразится пункт {Airbag
System} нажмите клавишу [OK].
8) Выберите пункт {Diagnostic Trouble Code}
(Коды диагностики неисправностей) на экране
«Airbag System».

ПРИМЕЧАНИЕ:
• Более подробная информация по данной
процедуре содержится в РУКОВОДСТВЕ ПО
ЭКСПЛУАТАЦИИ SUBARU SELECT MONITOR.
• Подробное описание КДН содержится в раз-
деле “Список кодов диагностики неисправнос-
тей (КДН)”. <См. AB(diag)-43, Список кодов
диагностики неисправностей (КДН).>

2. РЕЖИМ ОЧИСТКИ ПАМЯТИ

По окончанию ремонта системы подушек безо-
пасности сотрите все КДН, сохраненные в бло-
ке управления системой подушек безопаснос-
ти. (Если не очистить память, то после устране-
ния неисправности ее код будет отображаться
при возникновении последующей неисправ-
ности)
1) На экране дисплея «Main Menu» (Главное
меню) выберите пункт {Each System Check}
(Проверка каждой системы).
2) На экране дисплея «System Selection Menu»
(Меню выбора системы), выберите пункт
{Airbag System} (Система подушек безопаснос-
ти).
3) Выберите пункт {Clear Memory} (Очистка па-
мяти) на экране «Airbag System».
4) Когда на экране появится сообщение “Clear
Memory?”, (Очистить память?) нажмите клави-
шу [OK] (Да).
5) Когда на экране дисплея отобразится сооб-
щение “Done”, выключите Subaru Select
Monitor.

ПРИМЕЧАНИЕ:
Для ознакомления с детальным описанием
процедуры ознакомьтесь с файлом справки к
приложению для ПК Subaru Select Monitor.
