AB(diag)-22

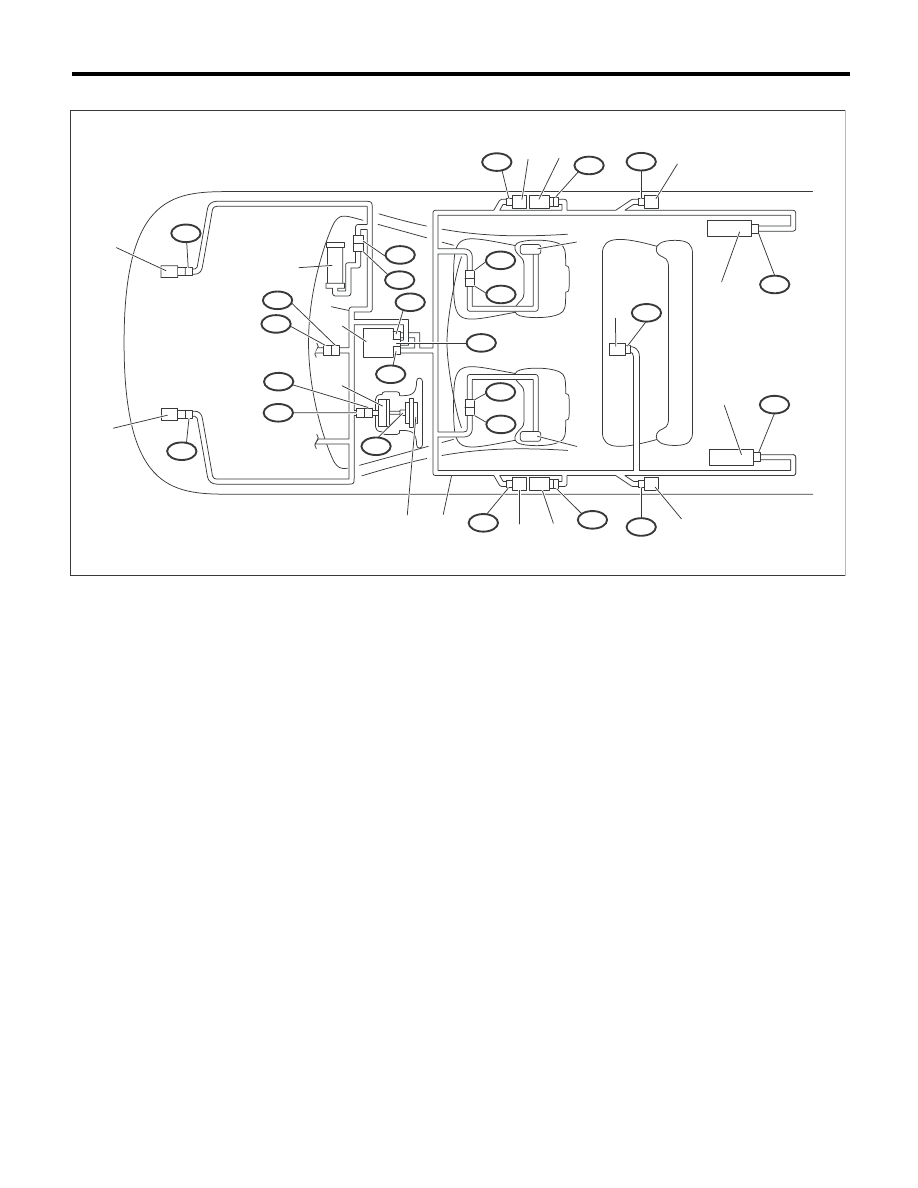

Расположение электрических компонентов

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

• Модель с левосторонним управлением

(1)

Дополнительный датчик лобо-
вого удара (левый)

(8)

Задний жгут проводов системы
подушек безопасности

(15)

Нагнетатель левой боковой по-
душки безопасности

(2)

Дополнительный датчик лобо-
вого удара (правый)

(9)

Датчик левой боковой подушки
безопасности

(16)

Нагнетатель правой боковой
подушки безопасности

(3)

Блок управления системой по-
душек безопасности

(10)

Датчик правой боковой подуш-
ки безопасности

(17)

Нагнетатель левой подушки-
шторки безопасности

(4)

Основной жгут проводов систе-
мы подушек безопасности

(11)

Преднатяжитель левого ремня
безопасности

(18)

Нагнетатель правой подушки-
шторки безопасности

(5)

Поворотный разъем рулевой
колонки

(12)

Преднатяжитель правого ремня
безопасности

(19)

Вспомогательный датчик опре-
деления уровня безопасности

(6)

Нагнетатель подушки безопас-
ности переднего пассажира

(13)

Датчик левой подушки-шторки
безопасности

(20)

Преднатяжитель поясной лям-
ки правого ремня безопасности

(7)

Нагнетатель подушки безопас-
ности водителя

(14)

Датчик правой подушки-шторки
безопасности





(3)

(5)

(6)

(4)

AB-01908

(1)

(2)

(15)

(16)

(8)

(17)

(18)

AB33

AB31

(9)

(11)

(13)

AB23

AB21

AB32

(10) (12)

(14)

AB28

AB26

AB34

AB6

(7)

AB2

AB7

B31

AB1

AB10

AB9

AB25

AB24

AB20

AB19

AB16

AB13

AB17

AB18

AB38

(19)

AB41

AB(diag)-23

Расположение электрических компонентов

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Номер

разъема

(AB1)

(AB2)

(AB6)

(AB7)

(AB9)

(AB10)

(AB13)

(AB16)

(AB17)

(AB18)

(AB19)

(AB20)

Контакт-

ный шты-

рек

2

4

30

4

2

4

2

2

15 или

24

15 или

24

2

2

Цвет

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Штекер/

Гнездо

Гнездо

Гнездо

Гнездо

Ште-

кер

Гнездо

Ште-

кер

Гнездо

Гнездо

Гнездо

Гнездо

Гнездо

Ште-

кер



Номер

разъема

(AB21)

(AB23)

(AB24)

(AB25)

(AB26)

(AB28)

(AB30)

(AB31)

(AB32)

(AB33)

(AB34)

(AB38)

Контакт-

ный шты-

рек

2

4

2

2

2

4

2

2

4

2

4

2

Цвет

Чер-

ный

Жел-

тый

Жел-

тый

Жел-

тый

Чер-

ный

Жел-

тый

Оран-

жевый

Чер-

ный

Жел-

тый

Черный

Жел-

тый

Чер-

ный

Штекер/

Гнездо

Гнездо

Гнездо

Гнездо

Ште-

кер

Гнездо

Гнездо

Гнездо

Гнездо

Гнездо

Гнездо

Гнездо

Гнездо



Номер

разъема

(AB41)























Контакт-

ный шты-

рек

2























Цвет

Жел-

тый























Штекер/

Гнездо

Гнездо























AB(diag)-24

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

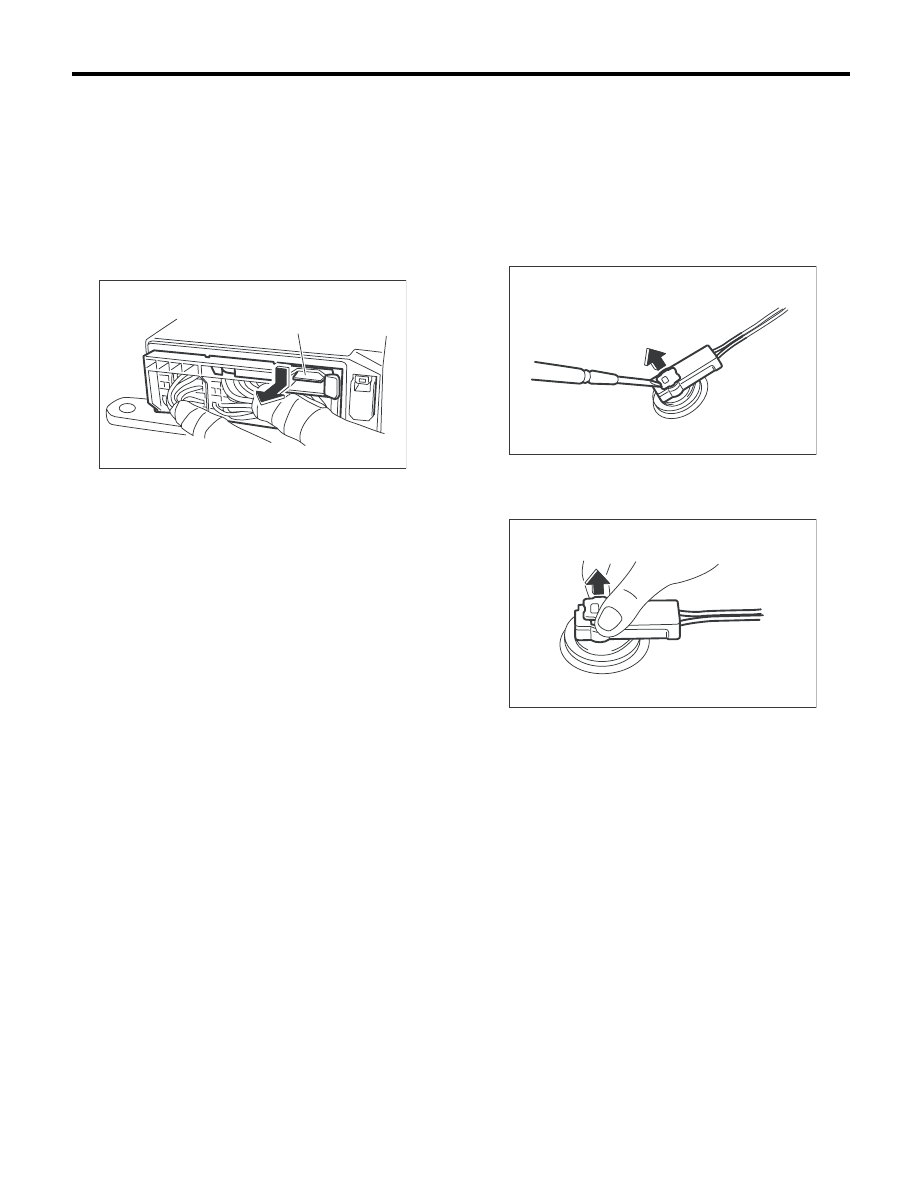

5. Разъем модуля подушки

безопасности

A: ПРОЦЕДУРА

1. БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ

1) Как отсоединить:
Надавите на стопорную пластину рычага (А) и
отведите рычаг блокировки.

2) Как подсоединить:
Подсоедините разъем и с усилием надавите на
рычаг блокировки.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на се-
бя, чтобы убедиться, что разъем зафиксиро-
ван.

2. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ, ПРЕДНАТЯЖИТЕЛЬ,
ПОДУШКИ-ШТОРКИ
И ПРЕДНАТЯЖИТЕЛЬ ПОЯСНОЙ ЛЯМКИ
БЕЗОПАСНОСТИ

1) Как отсоединить:

(1) Плоской отверткой подденьте нажим-
ной фиксатор, отведите его вверх и разбло-
кируйте.

(2) Потяните разъем, чтобы отсоединить
его от узла модуля подушки безопасности
водителя или от узла натяжителя.

2) Как подсоединить:
Подсоедините разъем в порядке, обратном от-
соединению. На данном этапе, обязательно
вставляйте нажимной фиксатор до упора, пока
не услышите характерный щелчок фиксации.

ОСТОРОЖНО:
• Обязательно вставляйте разъем до пол-
ной фиксации. Затем слегка потяните его на
себя, чтобы убедиться, что разъем зафикси-
рован.

AB-01751

(A)

AB-00478

AB-00479

AB(diag)-25

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

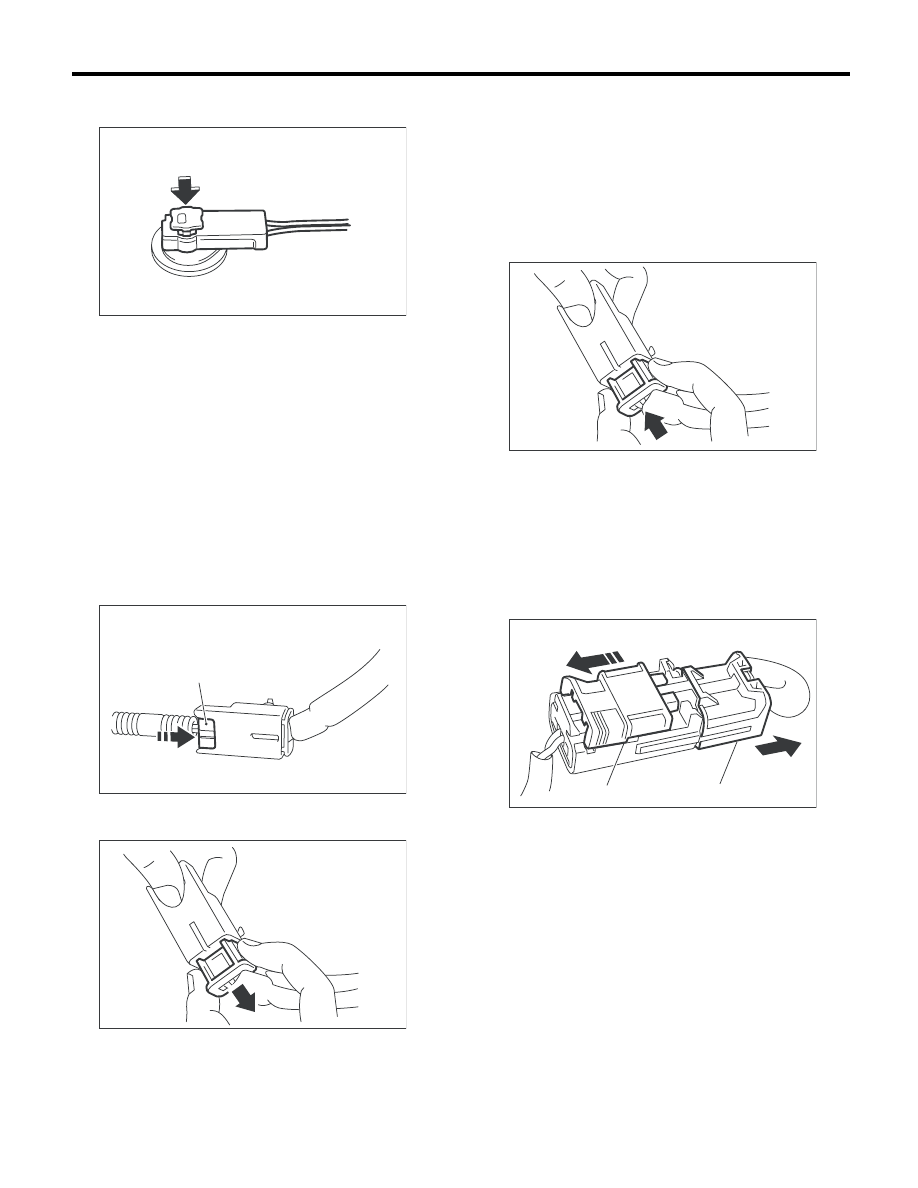

• Не забудьте заблокировать разъем, на-
жав на нажимной фиксатор.

ПРИМЕЧАНИЕ:
Разъем не может быть подсоединен, если он
заблокирован нажимным фиксатором. Чтобы
подсоединить разъем, разблокируйте его, от-
ведя нажимной фиксатор вверх.

3. ПОДУШКА БЕЗОПАСНОСТИ
ВОДИТЕЛЯ (МЕЖДУ ОСНОВНЫМ
ЖГУТОМ ПРОВОДОВ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ И
ПОВОРОТНЫМ РАЗЪЕМОМ РУЛЕВОЙ
КОЛОНКИ)

1) Как отсоединить:

(1) Отведите скользящий фиксатор (A) в на-
правлении стрелки.

(2) Отсоедините разъем, удерживая сколь-
зящий фиксатор в отведенном положении.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.

2) Как подсоединить:
Удерживая разъем за корпус, с некоторым уси-
лием вставьте его внутрь, пока не услышите
характерный щелчок фиксации.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на се-
бя, чтобы убедиться, что разъем зафиксиро-
ван.

4. МОДУЛЬ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ

1) Как отсоединить:

(1) Отведите скользящий фиксатор (A) в на-
правлении стрелки и удерживайте его.
(2) Удерживая скользящий фиксатор (A),
отведите разъем (B) в направлении стрел-
ки.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.

AB-00480

AB-00722

(A)

AB-00022

AB-00023

AB-01830

(A)

(B)
