AB-28

Вспомогательный датчик определения уровня безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

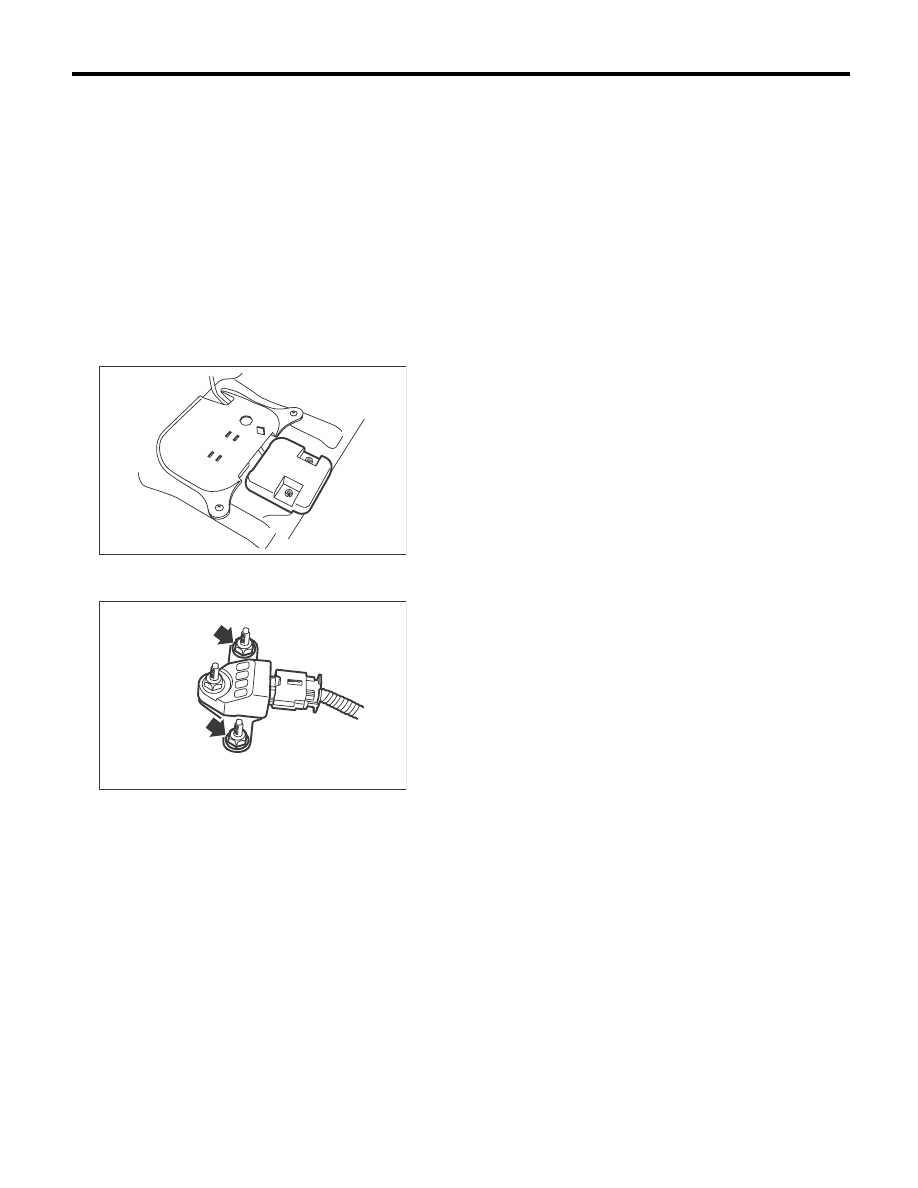

12.Вспомогательный датчик

определения уровня
безопасности

A: СНЯТИЕ

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите подушку заднего сиденья. <См. SE-
9, СНЯТИЕ, Заднее сиденье.>
4) Снимите крышку вспомогательного датчика
определения уровня безопасности.

5) Отверните гайку и снимите вспомогатель-
ный датчик определения уровня безопасности.

ОСТОРОЖНО:
Не отсоединяйте вспомогательный датчик
определения уровня безопасности от крон-
штейна. В противном случае, это может при-
вести к сбоям в работе системы подушек
безопасности. Если датчик снимался с
кронштейна, замените его на новый.
6) Отсоедините разъем подушки безопасности.

B: УСТАНОВКА

ОСТОРОЖНО:
• Запрещается повторное использование
болтов и гаек.
При повторной установке этих узлов обяза-
тельно используйте новые болты и гайки.
• При установке крышки вспомогательного
датчика определения уровня безопасности,
вдавите крышку таким образом, чтобы она
коснулась панели пола.
• Если крышка вспомогательного датчика
определения уровня безопасности неплот-
но зафиксирована и легко снимается с мес-
та установки, замените крышку на новую.
• После установки крышки вспомогатель-
ного датчика определения уровня безопас-
ности, убедитесь в том, что жгут проводов
датчика не зажат.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Монтажный кронштейн или разъем вспомо-
гательного датчика определения уровня безо-
пасности на наличие повреждений.
• Крышку вспомогательного датчика опреде-
ления уровня безопасности на предмет пов-
реждений.
• Боковую подушку безопасности или подуш-
ку-шторку безопасности на предмет срабаты-
вания.

AB-01847

AB-01846

AB-29

Поворотный разъем рулевой колонки

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

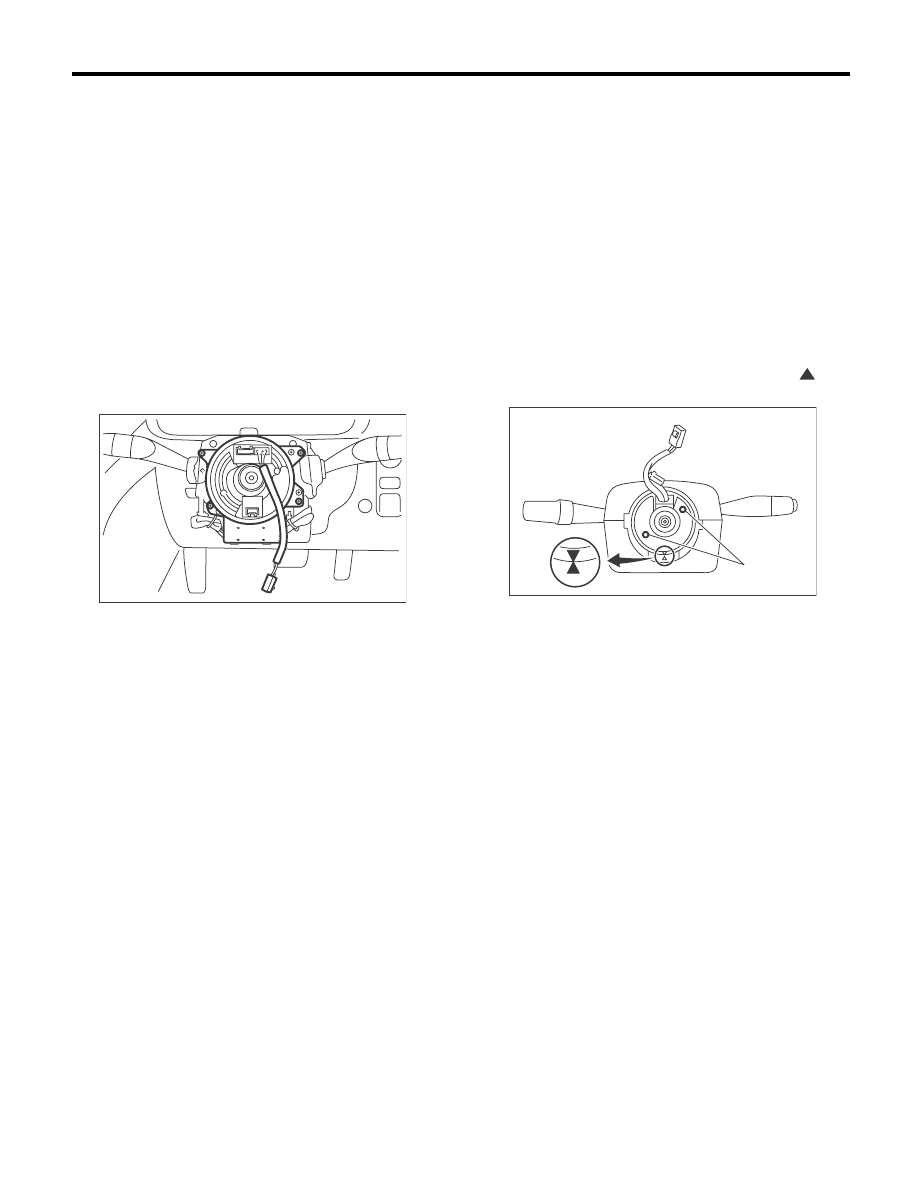

13.Поворотный разъем

рулевой колонки

A: СНЯТИЕ

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите модуль подушки безопасности во-
дителя. <См. AB-18, Модуль подушки безопас-
ности водителя.>
4) Снимите рулевое колесо. <См. PS-17, СНЯ-
ТИЕ, Рулевое колесо.>
5) Снимите кожух рулевой колонки.
6) Выверните винты и снимите поворотный
разъем рулевой колонки.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Перед установкой рулевого колеса обяза-
тельно проведите регулировку, совместив на-
правление поворотного разъема и рулевой ко-
лонки. <См. AB-29, РЕГУЛИРОВКА, Поворот-
ный разъем рулевой колонки.>

C: ПРОВЕРКА

Проверьте следующие узлы и детали, заменив
поврежденные узлы и детали новыми.
• Комбинированный переключатель и поворот-
ный разъем рулевой колонки на наличие трещин
или деформаций.

D: РЕГУЛИРОВКА

1) Убедитесь в том, что передние колеса уста-
новлены в направлении прямолинейного дви-
жения.
2) Поверните штифты (A) поворотного разъема
рулевой колонки до упора против часовой
стрелки.
3) Поверните штифты (A) поворотного разъема
примерно на 3,25 оборота, пока метки “

” не

совместятся.

AB-01827

AB-00594

(A)

AB-30

Утилизация модуля подушки безопасности (активация без снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

14.Утилизация модуля

подушки безопасности
(активация без снятия
с автомобиля)

A: ПРОЦЕДУРА

ВНИМАНИЕ:
Во избежание травм, соблюдайте меры пре-
досторожности, приведенные ниже.
• Не утилизируйте несработавший модуль
подушки безопасности, так как он может
сработать случайно.
• При проведении активации наденьте за-
щитные перчатки и очки, а также вставьте в
уши противошумные вкладыши. После ра-
боты тщательно вымойте руки.
• Не дотрагивайтесь до модуля подушки
безопасности голыми руками после его ак-
тивации, так как он очень горячий. Дайте
модулю остыть в течение 40 минут, после
чего утилизируйте его.

ОСТОРОЖНО:
• Как правило, модуль подушки безопас-
ности активируют без снятия с автомобиля.
Без необходимости не снимайте модули по-
душек безопасности.
• Активация модулей подушек безопаснос-
ти должна проводиться в безопасном месте
на ровной поверхности. Не проводите акти-
вацию модулей подушек безопасности на
открытом воздухе при дождливой или вет-
реной погоде.
• Срабатывание преднатяжителя сопро-
вождается громким шумом от взрыва. Пре-
дупредите людей, находящихся вблизи зо-
ны активации, а также не позволяйте нико-
му подходить к месту активации ближе, чем
на 5 м (16 футов).
• Срабатывание модуля подушки безопас-
ности может сопровождаться выделением
дыма. Вследствие этого, активация предна-
тяжителя должна проводиться в хорошо
проветриваемом месте, в котором отсутс-
твуют индикаторы задымленности.
• Проследите за тем, чтобы в сработавший
модуль подушки безопасности не попала
вода.
• Поместите сработавший модуль подушки
безопасности в герметичный виниловый па-
кет для дальнейшей утилизации.
• Если по каким-то причинам модуль по-
душки безопасности не сработает, свяжи-
тесь с дистрибьюторской службой SUBARU.

1. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ВОДИТЕЛЯ

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите нижнюю крышку рулевой колонки.
4) Отсоедините разъем подушки безопасности
под рулевой колонкой.

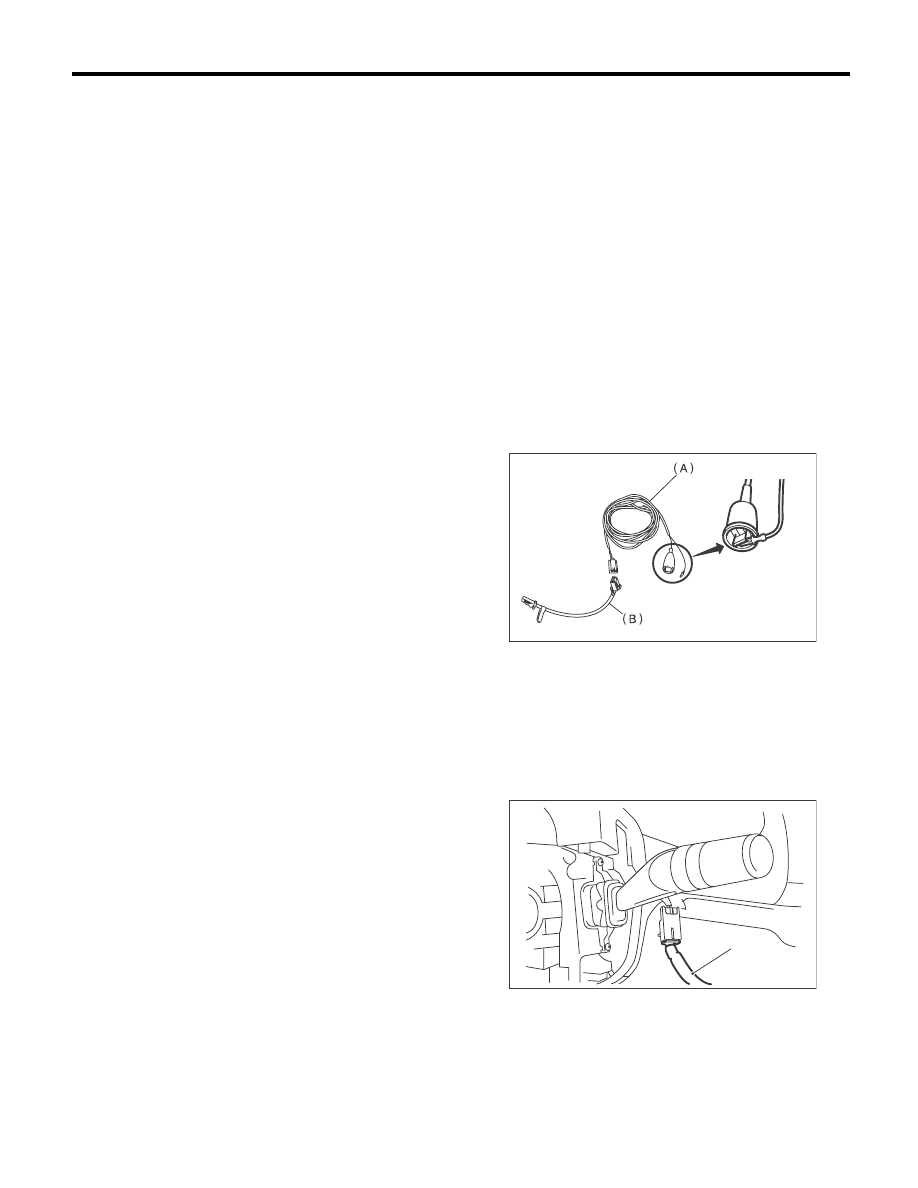

5) Закоротите клемму на зажим приспособле-
ния для активации (А).

ОСТОРОЖНО:
Закорачивание клеммы на приспособление
для активации должно осуществляться не-
посредственно перед срабатыванием моду-
ля подушки безопасности.
6) Соедините приспособление для активации (А)
и адаптер E приспособления для активации (B).

7) Подсоедините адаптер E приспособления
для активации к разъему модуля подушки бе-
зопасности.

8) Убедитесь в том, что внутри автомобиля ни-
кого нет.

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР E ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299SA030)

(C) АДАПТЕР E ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299SA030)

SB-00016

AB-01850

(C)

AB-31

Утилизация модуля подушки безопасности (активация без снятия с автомобиля)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ

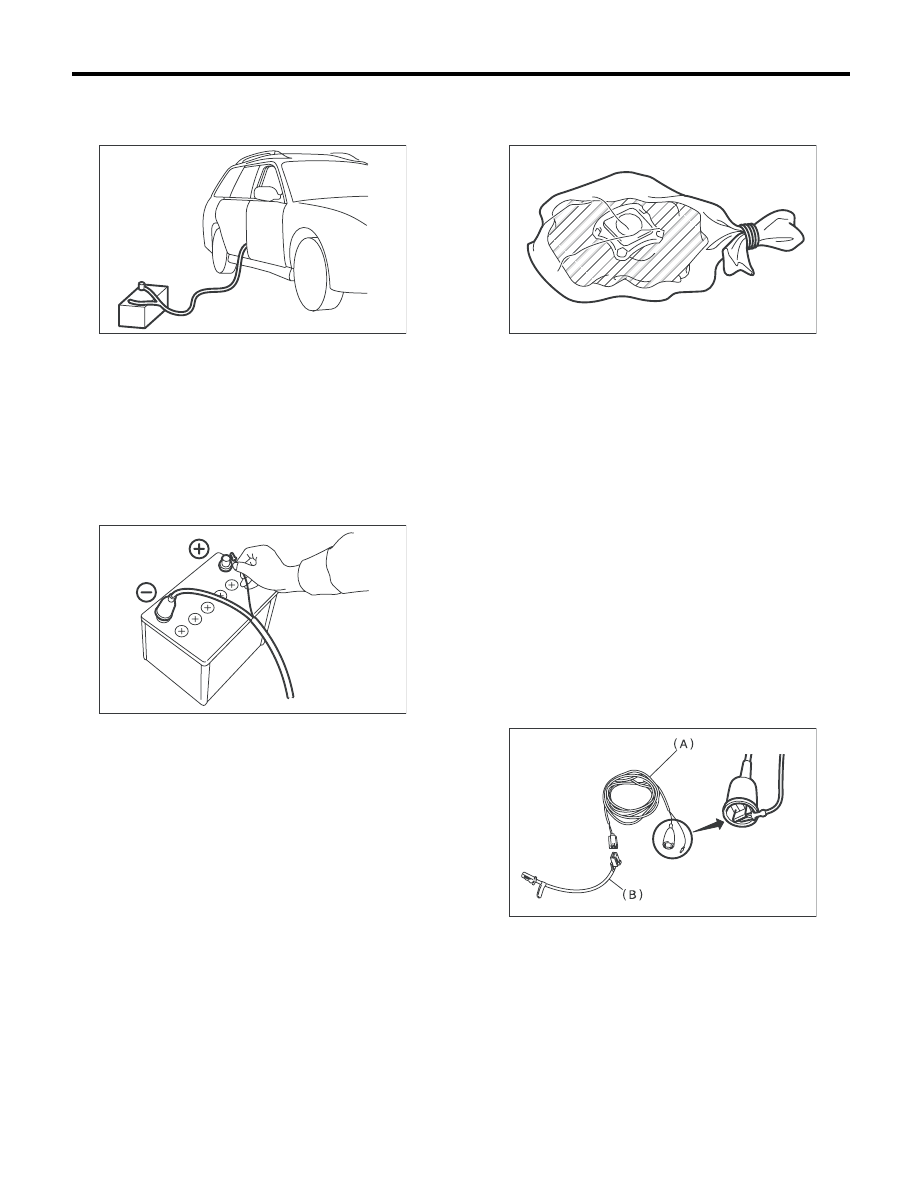

9) Полностью размотайте провода приспособ-
ления для активации и закройте все окна, люк
и дверцу багажного отсека.

10) Переместите аккумуляторную батарею на
расстояние 5 м (16 футов) от автомобиля и убе-
дитесь в том, что участок безопасен для прове-
дения активации. Подсоедините зажим при-
способления для активации к отрицательной (-
) клемме аккумуляторной батареи.
11) Другой провод приспособления для актива-
ции подсоедините к положительной клемме (+)
аккумуляторной батареи, и проведите актива-
цию модуля подушки безопасности.

ОСТОРОЖНО:
• После срабатывания модуль подушки бе-
зопасности станет очень горячим. Дайте ему
остыть в течение 40 минут, после чего ути-
лизируйте.
• Проследите за тем, чтобы в сработавший
модуль подушки безопасности не попала
вода.
12) Снимите модуль подушки безопасности.
<См. AB-18, Модуль подушки безопасности во-
дителя.>

13) Поместите сработавший модуль подушки
безопасности в герметичный виниловый пакет
для дальнейшей утилизации.

2. МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ
ПЕРЕДНЕГО ПАССАЖИРА

1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите переднюю панель консоли.
<См. EI-44, ПЕРЕДНЯЯ ПАНЕЛЬ КОНСОЛИ,
Центральная консоль.>
4) Отсоедините разъем подушки безопасности.
5) Закоротите клемму на зажим приспособле-
ния для активации (А).

ОСТОРОЖНО:
Закорачивание клеммы на приспособление
для активации должно осуществляться не-
посредственно перед срабатыванием моду-
ля подушки безопасности.
6) Соедините приспособление для активации (A)
и адаптер А приспособления для активации (B).

SB-00017

SB-00018

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР А ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299FC030)

AB-00591

SB-00016
