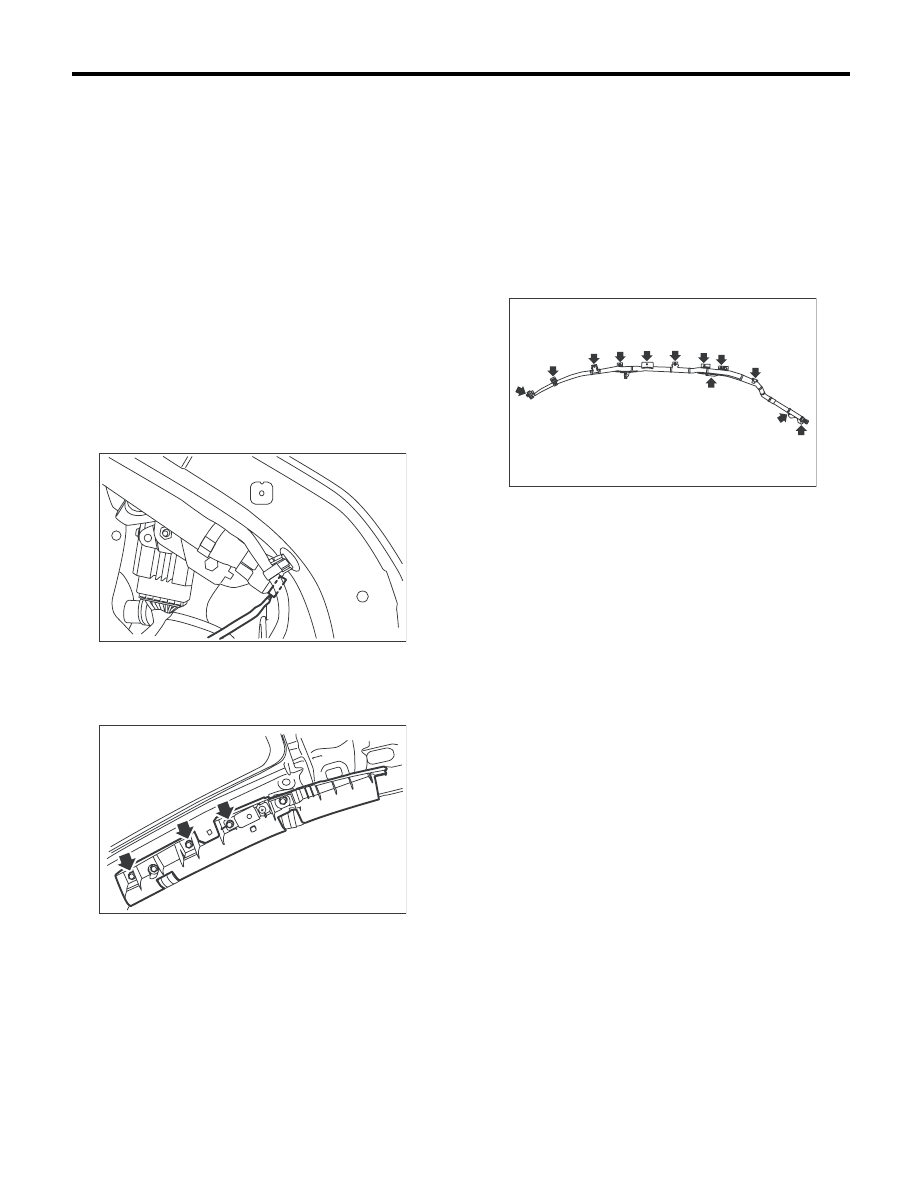

AB-20
Модуль боковой подушки безопасности
СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ
6. Модуль боковой подушки
безопасности
A: СНЯТИЕ
ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB-5, ОСТОРОЖНО, Общие сведения.>
ПРИМЕЧАНИЕ:
Порядок снятия модуля боковой подушки бе-
зопасности переднего пассажира аналогичен
порядку снятия модуля боковой подушки безо-
пасности водителя.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Перед началом проведения работ отсоеди-
ните провод массы от аккумулятора и выждите
не менее 20 секунд.
3) Снимите переднее сиденье с автомобиля.
<См. SE-5, СНЯТИЕ, Переднее сиденье.>

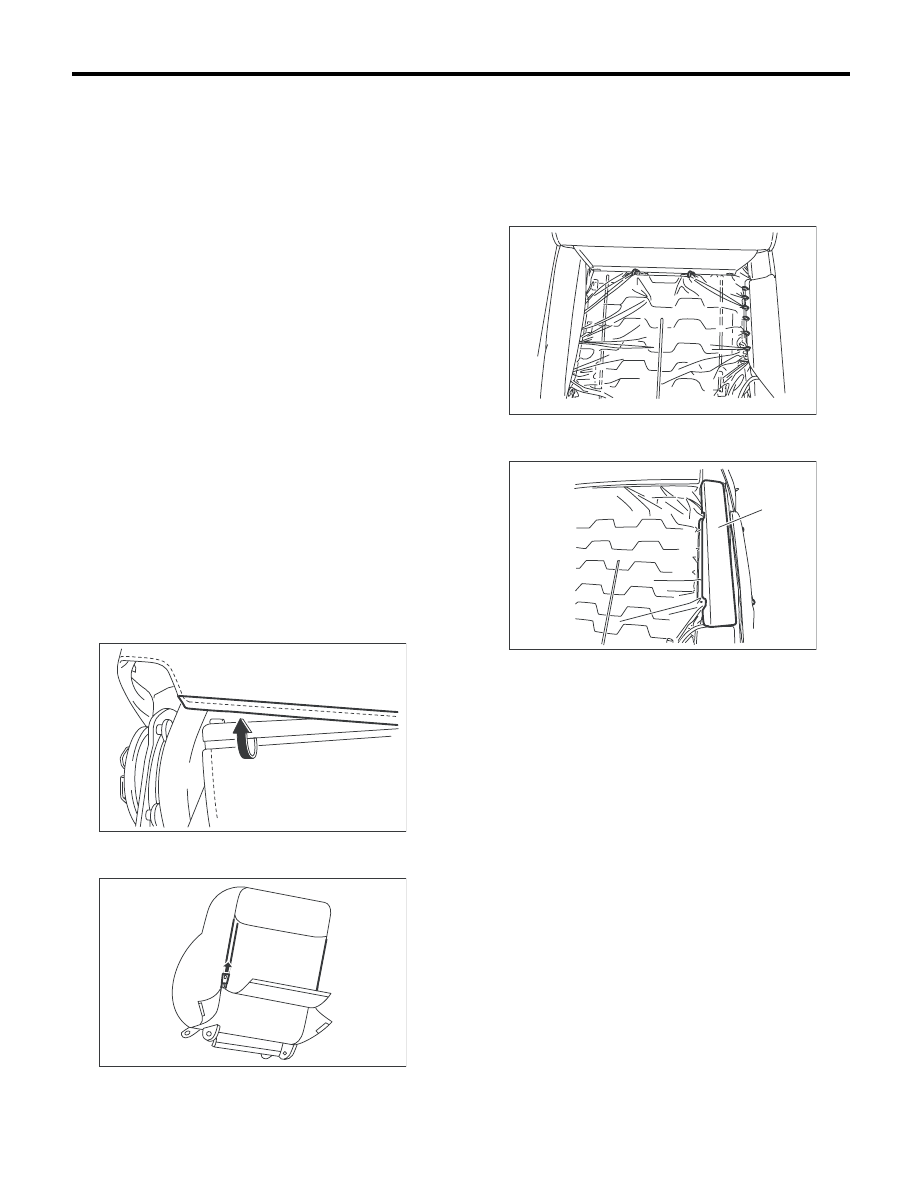

4) Снимите зажим с обратной стороны узла по-
душки сиденья и внутренней направляющей
сиденья (А), после чего снимите жгут проводов
боковой подушки безопасности.
5) Снимите жгут проводов боковой подушки
безопасности с узла каркаса спинки сиденья.
6) Снимите пластмассовый фиксатор в нижней
части спинки сиденья с обратной стороны.
7) Разъедините фиксатор на обратной стороне
спинки сиденья.
8) Снимите крепежные кольца чехла спинки
сиденья.
ОСТОРОЖНО:
Соблюдайте осторожность при снятии кре-
пежных колец, чтобы не повредить винило-
вую часть внутри сиденья.
При повреждении, замените деталь на новую.

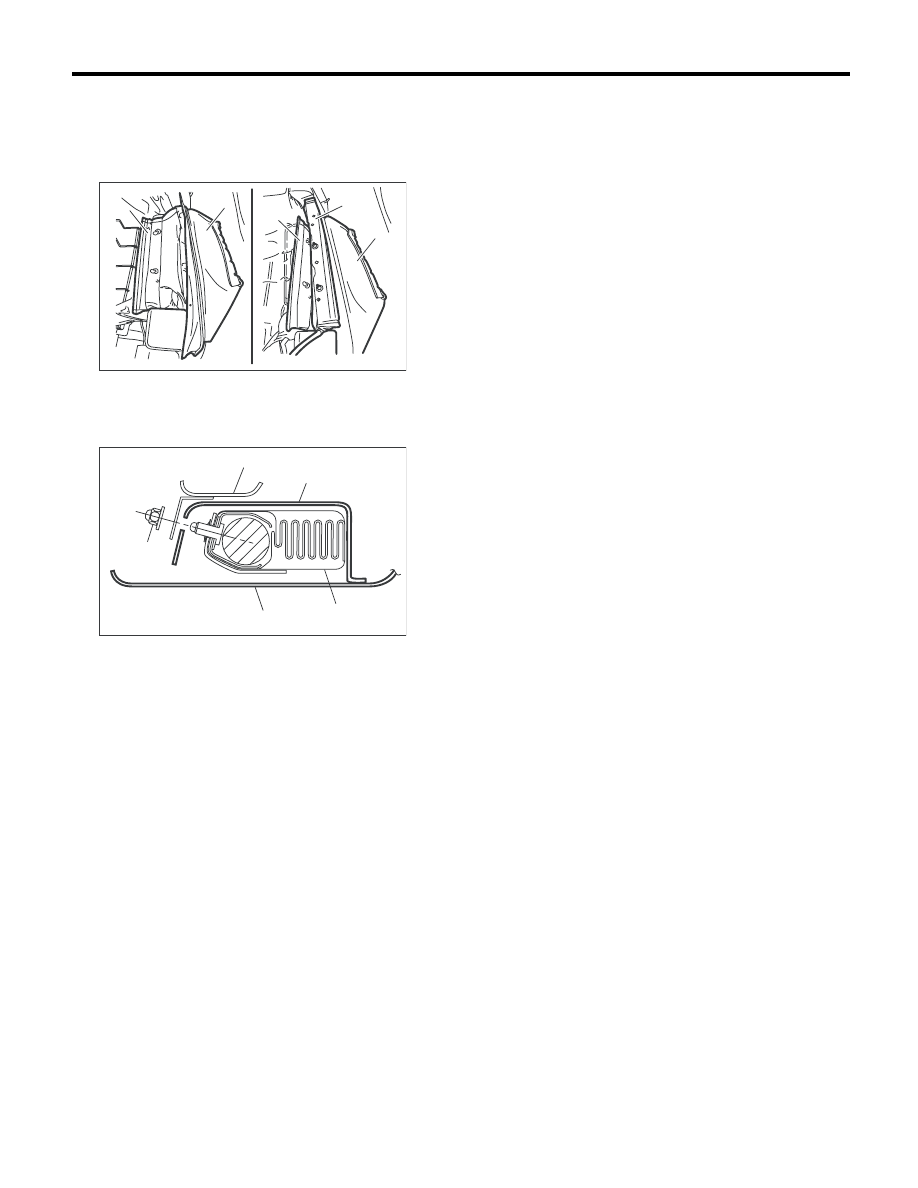

9) Снимите накладку (A), и установочную гайку
с модуля боковой подушки безопасности.
10) Снимите жгут проводов боковой подушки
безопасности с узла каркаса спинки сиденья.
B: УСТАНОВКА
ОСТОРОЖНО:
Перед проведением любых работ с модулем
подушки безопасности изучите пункт “ОС-
ТОРОЖНО” раздела “Общие сведения”.
<См. AB-5, ОСТОРОЖНО, Общие сведения.>
1) Убедитесь в отсутствии на модуле боковой
подушки безопасности посторонних предметов.
2) Установите модуль боковой подушки безо-
пасности (A) на узле каркаса спинки сиденья.
SE-00300
SE-00804
SE-00793
(A)
SE-00795
