Subaru Impreza (2008 год). Руководство - часть 600





PS-76

Масляный насос

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

C: ПРОВЕРКА

1. БАЗОВАЯ ПРОВЕРКА

Проведите следующие процедуры проверки и замените неисправные детали.

Детали

Проверка

Способ устранения

1

Масляный насос
(внешняя провер-
ка)

(1) Трещины, повреждения и утеч-
ка масла

Замените масляный насос новым.

(2) Люфт вала шкива

Измерьте радиальный люфт и осевой люфт.
Если любой из них превышает нормативный пре-
дел, замените масляный насос новым.

2

Шкив

(1) Повреждение

Замените новой деталью.

(2) Отклонение

Измерьте отклонение клиновидной канавки.
Если оно превышает нормативный предел, заме-
ните шкив новым.

3

Масляный насос
(внутренняя про-
верка)

(1) Неисправность или заклинива-
ние лопастного насоса

Проверьте сопротивление шкива вращению.
Если оно превышает нормативный предел, заме-
ните масляный насос новым.

(2) Изгиб вала или повреждение
подшипника

Если при вращении шкива с помощью намотанного
на него шнура масляный насос издает шум, замет-
но отличающийся по высоте и громкости от звука
нового масляного насоса, замените масляный на-
сос новым.

4

Уплотнительное
кольцо

Трещины или износ

Замените новой деталью.

5

Кронштейн

Трещина

Замените новой деталью.

PS-77

Масляный насос

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

2. НОРМАТИВНЫЙ ПРЕДЕЛ

Проведите описанные ниже измерения. При
превышении нормативных пределов, замените
соответствующие детали новыми.

ОСТОРОЖНО:
• При закреплении масляного насоса в тис-
ках, удерживайте насос с минимально воз-
можным усилием между двух деревянных
брусков.
• Не устанавливайте в тиски наружную
часть расходного клапана или шкива; в про-
тивном случае, наружная часть шкива мо-
жет деформироваться. Выберите деревян-
ные бруски подходящего размера.

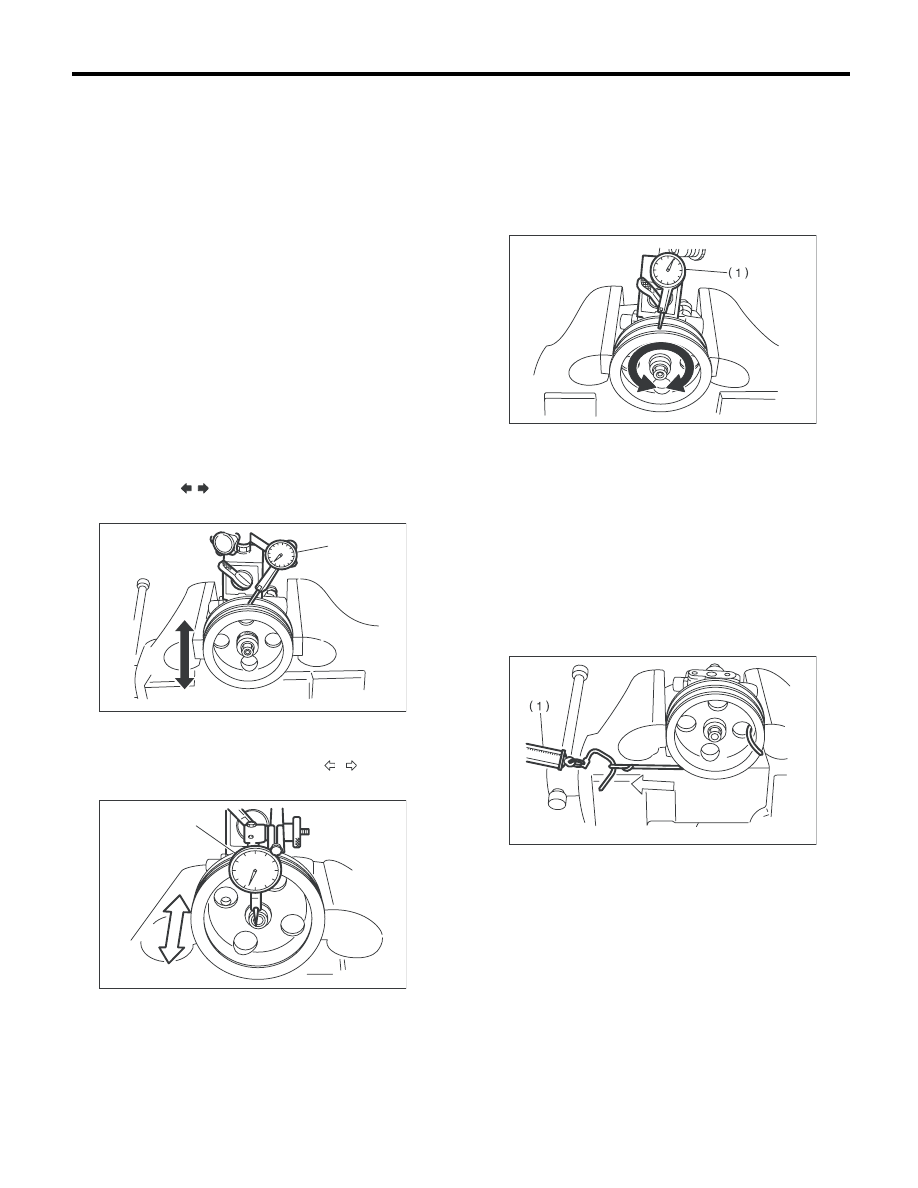

1) Люфт вала шкива

Условия измерения:

P: При прикладывании усилия 9,8 Н
(1,0 кгс, 2,2 фунт-силы)

Нормативный предел:

Люфт в радиальном направлении (на-
правление )

0,4 мм (0,016 дюйма) или менее

Осевой люфт (направление



)

0,9 мм (0,035 дюйма) или менее

2) Отклонение канавки шкива

Нормативный предел:

1,0 мм (0,039 дюйма) или менее

ПРИМЕЧАНИЕ:
Сначала измерьте значение для одной поверх-
ности клинообразной канавки, а затем – для
второй.

3) Сопротивление шкива вращению

Нормативный предел:

Максимальная нагрузка: 9,22 Н (0,94 кгс,
2,07 фунт-силы) или менее

ПРИМЕЧАНИЕ:
• В начале вращения шкива может указывать-
ся довольно высокое значение.
• Чтобы оценить сопротивление, измеряйте
нагрузку в процессе вращения.

(1) Циферблатный индикатор

(1) Циферблатный индикатор

P

(1)

PS-00145

P

(1)

PS-00146

(1) Циферблатный индикатор

(1) Пружинные весы

PS-00147

PS-00148

PS-78

Масляный насос

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

3. ГИДРАВЛИЧЕСКОЕ ДАВЛЕНИЕ

ПРИМЕЧАНИЕ:
• Для корректного измерения гидравлическо-
го давления, перед проведением измерения
обязательно выполните все операции, описан-
ные в разделе “ПРОВЕРКА”. <См. PS-82, ПРО-
ВЕРКА, Таблица общей диагностики.>
• Ни в коем случае не оставляйте вентиль ма-
нометра закрытым и не удерживайте рулевое
колесо в крайнем положении более 5 секунд,
так как это может повредить масляный насос.
• Перед установкой манометра, положите ве-
тошь в местах, где может пролиться жидкость.
После проведения измерения полностью вы-
трите пролившуюся жидкость.

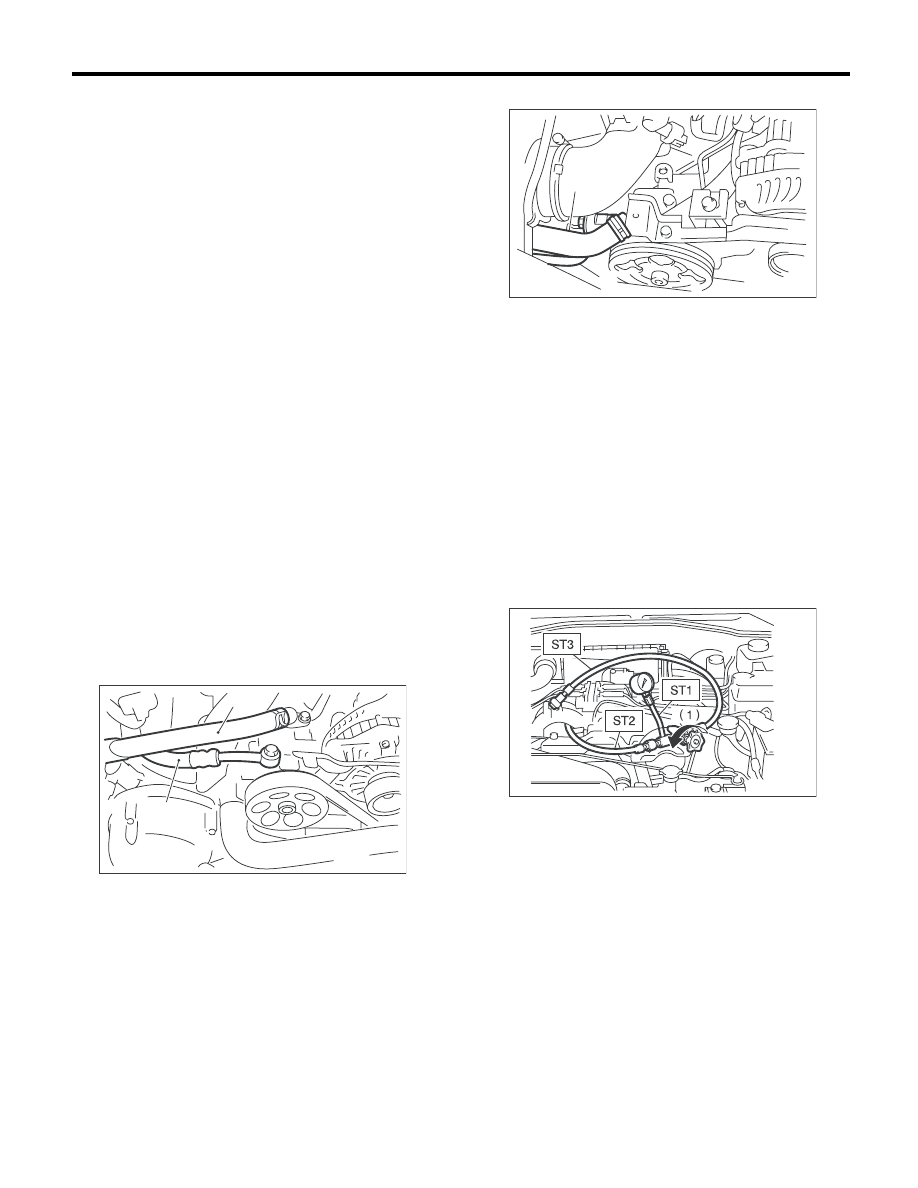

1) Измерение стандартного давления

(1) Соедините специальные инструменты
ST1, ST2 и ST3.

Специальный инструмент
1

925711000

МАНОМЕТР

Специальный инструмент
2

34099AC020

ШЛАНГ-АДАПТЕР B

Специальный инструмент
3

34099AC010

ШЛАНГ-АДАПТЕР А

(2) Снимите канал воздухозаборника.
(3) Отсоедините трубку C от насоса.
(4) С помощью прокладки (номер детали
34621AC021) и болта (номер детали
34620AC010), установите на насос специ-
альный инструмент ST2 вместо напорного
шланга.
• Модель без турбонаддува

• Модели с турбонаддувом

(5) Соедините специальный инструмент ST3
с напорным шлангом, снятым с насоса.
(6) Долейте рабочую жидкость усилителя
рулевого управления до требуемого уровня.
(7) Откройте вентиль и запустите двига-
тель.
(8) Измерьте стандартное давление.

Специальный инструмент
1

925711000

МАНОМЕТР

Специальный инструмент
2

34099AC020

ШЛАНГ-АДАПТЕР B

Специальный инструмент
3

34099AC010

ШЛАНГ-АДАПТЕР А

Нормативный предел:

981 кПа (10 кгс/см

2

, 142 фунта/кв. дюйм),

или менее

(9) Если измеренное значение не соответс-
твует нормативному, замените неисправ-
ную деталь в зависимости от следующих
неисправностей. (Засорение трубки или
шланга, утечки из магистрали рабочей жид-
кости, наличие инородных веществ в магис-
трали рабочей жидкости)

2) Измерьте давление разгрузки.

(1) Измерьте давление разгрузки с помо-
щью специального инструмента.
(2) Закройте вентиль.

(1) Всасывающий шланг

(2) Напорный шланг

PS-00688

(1)

(2)

(1) Всасывающий шланг

(2) Напорный шланг

(1) Вентиль

PS-00459

(2)

(1)

PS-00152

PS-79

Масляный насос

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

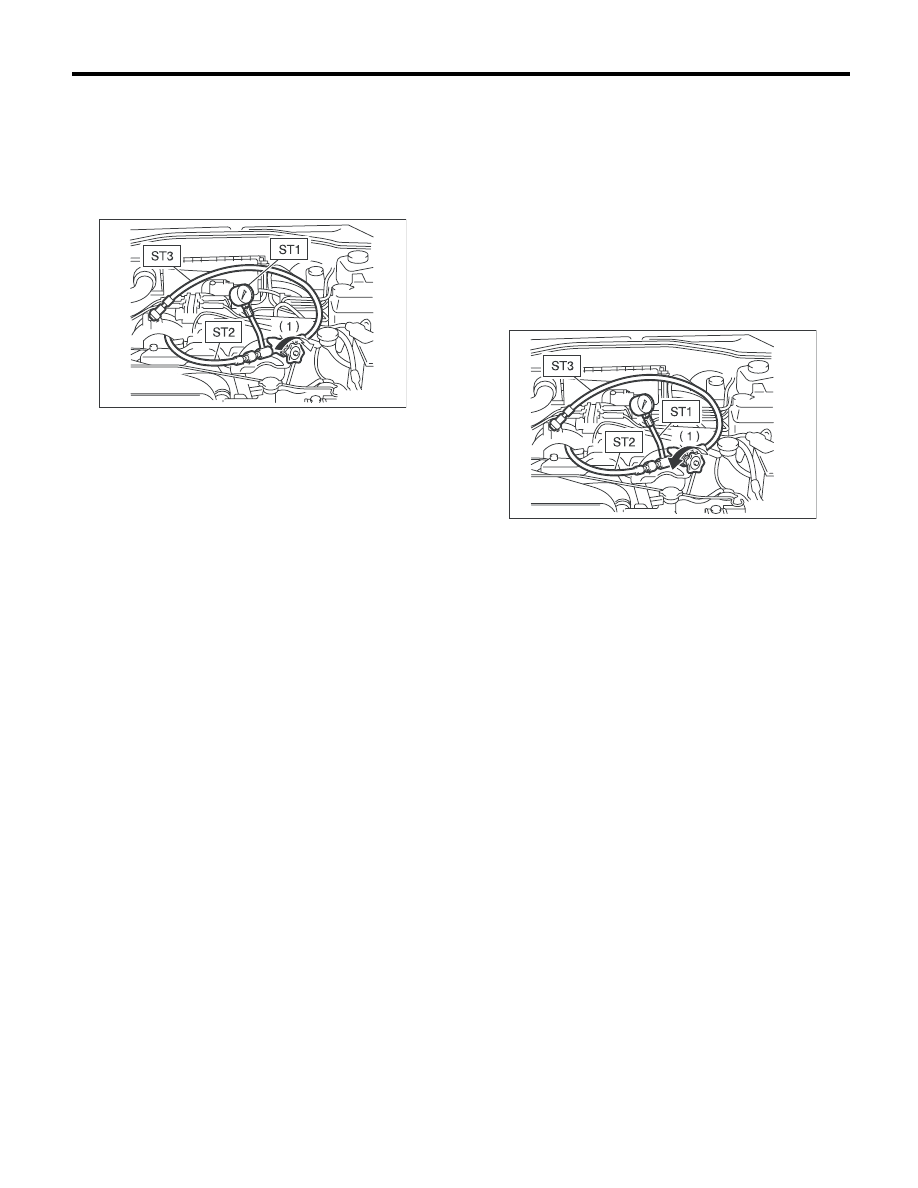

(3) Измерьте давление разгрузки.

Специальный инструмент
1

925711000

МАНОМЕТР

Специальный инструмент
2

34099AC020

ШЛАНГ-АДАПТЕР B

Специальный инструмент
3

34099AC010

ШЛАНГ-АДАПТЕР А

Нормативный предел:

Модель 1.5 L без турбонаддува двигателя:

6767 — 7453 кПа (69 — 76 кгс/cм

2

981 — 1081 фунт/кв. дюйм)

Модель 2.0 L без турбонаддува двигателя:

7350 — 8050 кПа (75 — 82 кгс/см

2

1066 — 1167 фунтов/кв. дюйм)

Модель с турбонаддувом:

8100 — 8800 кПа (83 — 90 кгс/cм

2

1174 — 1276 фунтов/кв. дюйм)

(4) Если значение не соответствует норма-
тивному, замените масляный насос.

3) Измерьте рабочее давление.

(1) Измерьте рабочее давление с помощью
специального инструмента.
(2) Откройте вентиль.
(3) Измерьте рабочее давление распреде-
лительного клапана, поворачивая рулевое
колесо от упора до упора.

Специальный инструмент
1

925711000

МАНОМЕТР

Специальный инструмент
2

34099AC020

ШЛАНГ-АДАПТЕР B

Специальный инструмент
3

34099AC010

ШЛАНГ-АДАПТЕР А

Нормативный предел:

Модель без турбонаддува двигателя:

6767 — 7453 кПа (69 — 76 кгс/cм

2

981 — 1081 фунт/кв. дюйм)

Модель с турбонаддувом:

8100 — 8800 кПа (83 — 90 кгс/cм

2

1174 — 1276 фунтов/кв. дюйм)

(4) Если значение не соответствует норма-
тиву, измерьте усилие на рулевом колесе.
<См. PS-85, ИЗМЕРЕНИЕ УСИЛИЯ НА РУ-
ЛЕВОМ КОЛЕСЕ, ПРОВЕРКА, Таблица об-
щей диагностики.> Если оно не соответс-
твует нормативному значению, замените
распределительный клапан или узел рас-
пределительного клапана и шестерни новы-
ми деталями.

(1) Вентиль

PS-00153

(1) Вентиль

PS-00152
