Subaru Impreza (2008 год). Руководство - часть 559





VDC(diag)-98

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AS:КДН C0072 НЕНОРМАТИВНАЯ ВЕЛИЧИНА НАПРЯЖЕНИЯ,

ПОДАВАЕМОГО НА ДАТЧИК УГЛОВОЙ СКОРОСТИ РЫСКАНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Поврежден датчик угловой скорости рыскания
ПРИЗНАК НЕИСПРАВНОСТИ:
Не работает система VDC.

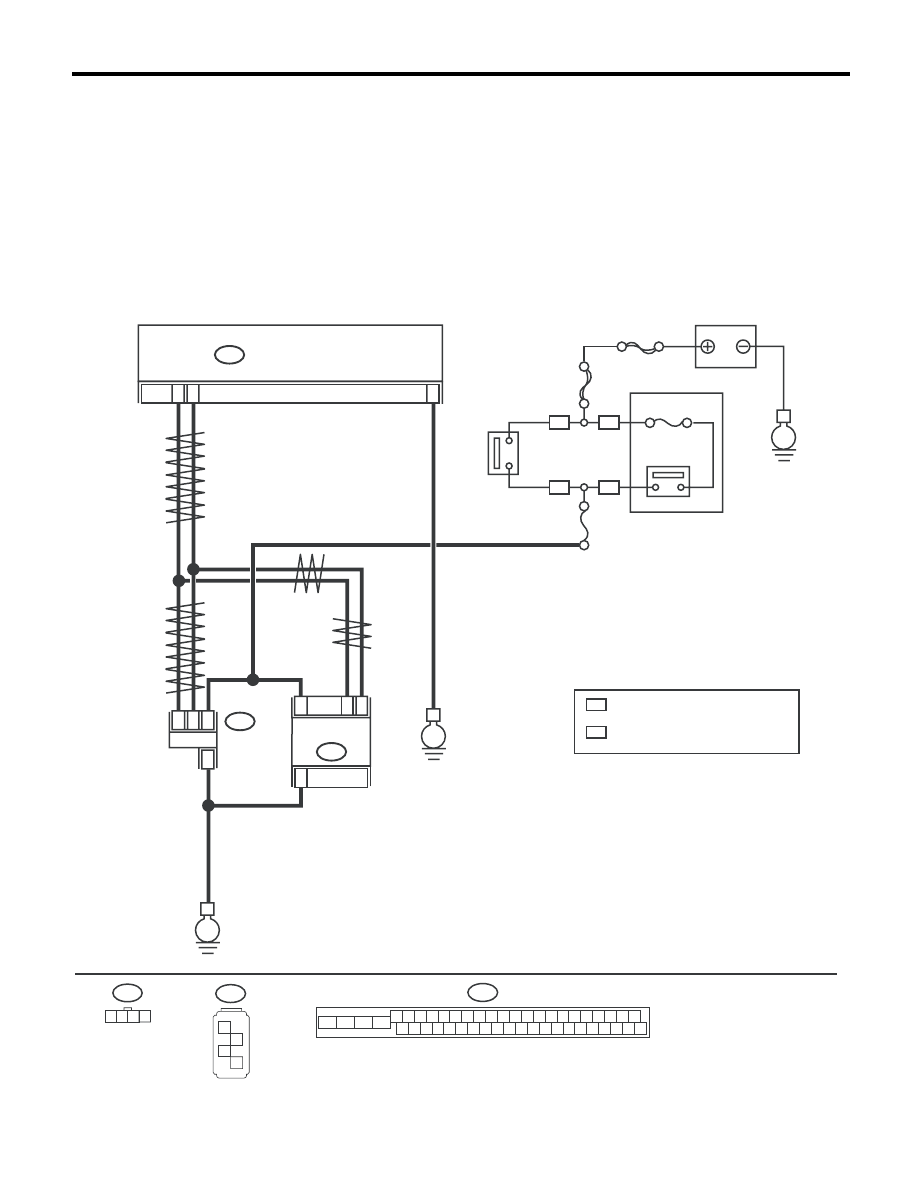

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

OP

WP

1 2 3 4

B310

VDCCM & H/U

25

10

35

B230

2

4

1

1

4

3

2

3

E

E

B231

B231

SBF-6

ГЛАВНЫЙ SBF

No.33

E

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

20A

WP

OP

WP

OP

B230

1

2

3

4

VDC00568

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТАНОВКИ ДВИГАТЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

ДАТЧИК
УГЛА
ПОВОРОТА
РУЛЕВОГО
КОЛЕСА

ДАТЧИК
УГЛОВОЙ
СКОРОСТИ
РЫСКАНИЯ
И БОКОВОГО
УСКОРЕНИЯ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

VDC(diag)-99

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

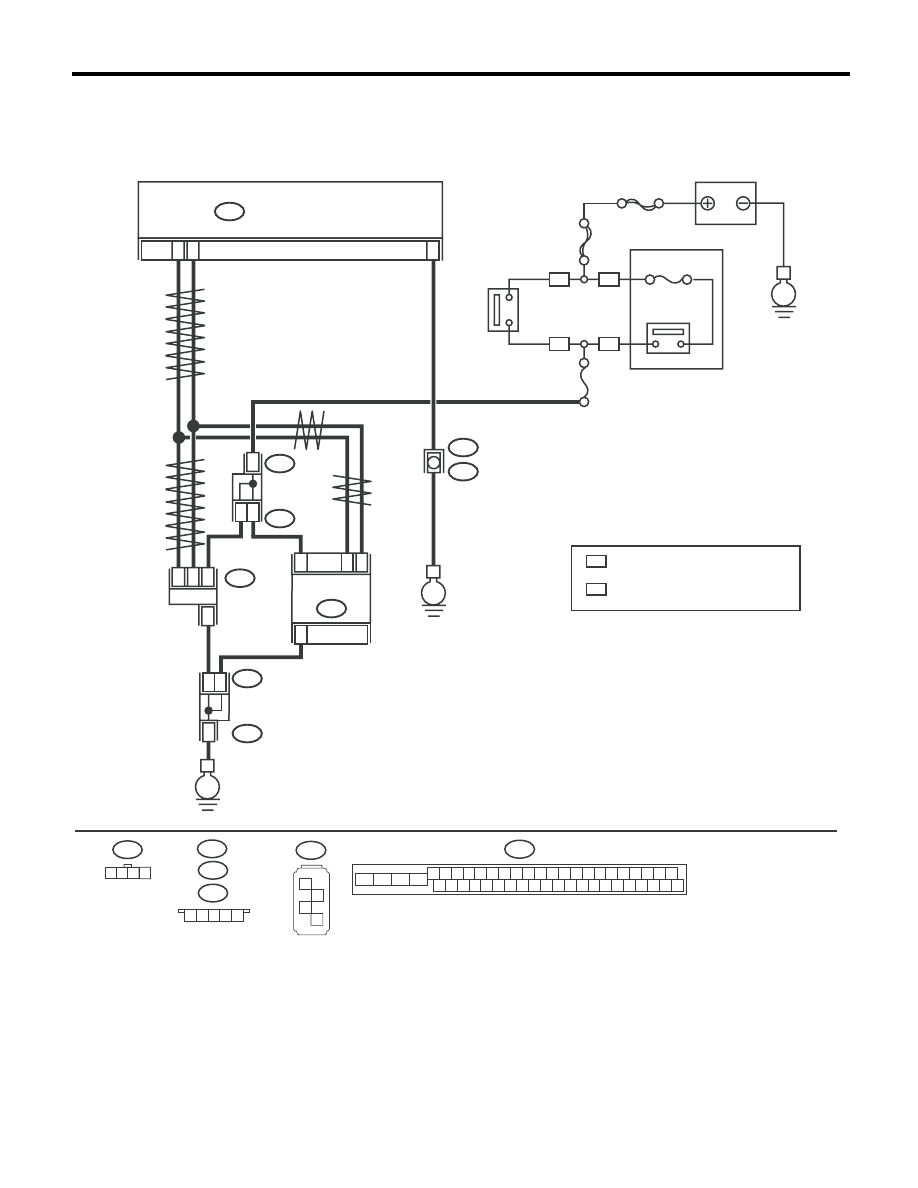

• Модель с правосторонним управлением

1 2 3 4

B310

VDCCM & H/U

25

10

35

B435

B438

B438

B435

B230

2

4

1

1

4

3

2

3

1

2

1

E

E

B231

B231

SBF-6

ГЛАВНЫЙ SBF

No.33

E

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

20A

WP

OP

WP

OP

B445

1 2 3 4 5

B230

1

2

3

4

VDC00569

B248

B247

B445

B435

5

2

1

ДАТЧИК
УГЛА
ПОВОРОТА
РУЛЕВОГО
КОЛЕСА

ДАТЧИК
УГЛОВОЙ
СКОРОСТИ
РЫСКАНИЯ
И БОКОВОГО
УСКОРЕНИЯ

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТАНОВКИ ДВИГАТЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

OP

WP

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

VDC(diag)-100

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПИТАНИЯ ДАТЧИКА УГЛОВОЙ
СКОРОСТИ РЫСКАНИЯ И БОКОВОГО УСКО-
РЕНИЯ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от датчика угловой ско-
рости рыскания и бокового ускорения.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между датчиком угло-
вой скорости рыскания и бокового ускорения и
массой кузова.

Разъемы и клеммы

(B230) № 1 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 10 — 15 В?

Переходите к ша-
гу 2.

Устраните неис-
правность в цепи
электропитания
датчика угловой
скорости рыска-
ния и бокового ус-
корения.

2

ПРОВЕРКА ЦЕПИ МАССЫ ДАТЧИКА УГЛОВОЙ
СКОРОСТИ РЫСКАНИЯ И БОКОВОГО УСКО-
РЕНИЯ.
Измерьте сопротивление между датчиком угло-
вой скорости рыскания и бокового ускорения и
массой кузова.

Разъемы и клеммы

(B230) № 4 — Масса кузова:

Составляет ли величина со-
противления менее 0,5 Ом?

Переходите к ша-
гу 3.

Устраните неис-
правность в цепи
массы датчика уг-
ловой скорости
рыскания и боко-
вого ускорения.

3

ПРОВЕРКА ДАТЧИКА УГЛОВОЙ СКОРОСТИ
РЫСКАНИЯ И БОКОВОГО УСКОРЕНИЯ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Подсоедините все разъемы.
3) Очистите память.
4) Выполните процедуру проверки.
5) Считайте КДН.

Отображается ли на дисплее
тот же самый КДН?

Замените датчик
угловой скорости
рыскания и боко-
вого ускорения.

Переходите к ша-
гу 4.

4

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли какой-ли-
бо другой КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Временная поте-
ря контакта.

VDC(diag)-101

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AT:КДН C0072 СЛИШКОМ БОЛЬШОЙ ДИАПАЗОН ИЗМЕНЕНИЯ СИГНАЛА

ДАТЧИКА УГЛОВОЙ СКОРОСТИ РЫСКАНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Поврежден датчик угловой скорости рыскания
ПРИЗНАК НЕИСПРАВНОСТИ:
Не работает система VDC.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

OP

WP

1 2 3 4

B310

VDCCM & H/U

25

10

35

B230

2

4

1

1

4

3

2

3

E

E

B231

B231

SBF-6

ГЛАВНЫЙ SBF

No.33

E

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

20A

WP

OP

WP

OP

B230

1

2

3

4

VDC00568

БЛОК РЕЛЕ

РЕЛЕ ЗАЖИГАНИЯ 1

(СИСТЕМЫ ЗАПУСКА/

ОСТАНОВКИ ДВИГАТЕЛЯ

ПРИ ПОМОЩИ КНОПКИ)

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

ДАТЧИК
УГЛА
ПОВОРОТА
РУЛЕВОГО
КОЛЕСА

ДАТЧИК
УГЛОВОЙ
СКОРОСТИ
РЫСКАНИЯ
И БОКОВОГО
УСКОРЕНИЯ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ
