VDC(diag)-70

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AG:КДН C0052 НЕИСПРАВНОСТЬ ЭЛЕКТРОДВИГАТЕЛЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность электродвигателя.
• Неисправность реле электродвигателя.
• Неисправность разъема жгута проводов.
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.
• Система EBD может не работать.

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0052 “НЕИСПРАВНОСТЬ ОТ-
КЛЮЧЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ И РЕЛЕ ЭЛЕКТРОДВИГАТЕЛЯ”. <См. VDC(diag)-67, КДН C0052
НЕИСПРАВНОСТЬ ОТКЛЮЧЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯ И РЕЛЕ ЭЛЕКТРОДВИГАТЕЛЯ, Процеду-
ра диагностики с использованием кодов диагностики неисправностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РЕЛЕ ЭЛЕКТРОДВИГАТЕЛЯ
VDCCM&H/U.
1) Отсоедините разъем от VDCCM&H/U.
2) Измерьте сопротивление между клем-
мами разъема VDCCM&H/U.

Клеммы

№ 23 — № 22:

Составляет ли величина со-
противления 1 МОм или бо-
лее?

Переходите к ша-
гу 2.

Замените VDCCM&H/U.
<См. VDC-7, Блок уп-
равления системы VDC
и гидравлический блок
управления (VDCCM&H/
U).>

2

ПРОВЕРКА VDCCM&H/U.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисплее
тот же самый КДН?

Замените
VDCCM&H/U.
<См. VDC-7, Блок
управления сис-
темы VDC и гид-
равлический
блок управления
(VDCCM&H/U).>

Переходите к шагу 3.

3

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли какой-ли-
бо другой КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.
<См. VDC(diag)-
36, Список кодов
диагностики не-
исправностей
(КДН).>

Временная потеря кон-
такта.

ПРИМЕЧАНИЕ:
То, что предупреждаю-
щая лампа системы ABS
при этом все время про-
должает гореть, явля-
ется нормой. Для вы-
ключения предупреж-
дающей лампы системы
ABS, совершите поезд-
ку на автомобиле со
скоростью не менее 12
км/ч (7 миль/ч). Обяза-
тельно совершите та-
кую поездку и убеди-
тесь в том, что предуп-
реждающая лампа
выключилась.

VDC(diag)-71

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AH:КДН C0054 РАЗРЫВ ЦЕПИ ФОНАРЕЙ ЗАДНЕГО ХОДА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность выключателя стоп-сигналов
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.

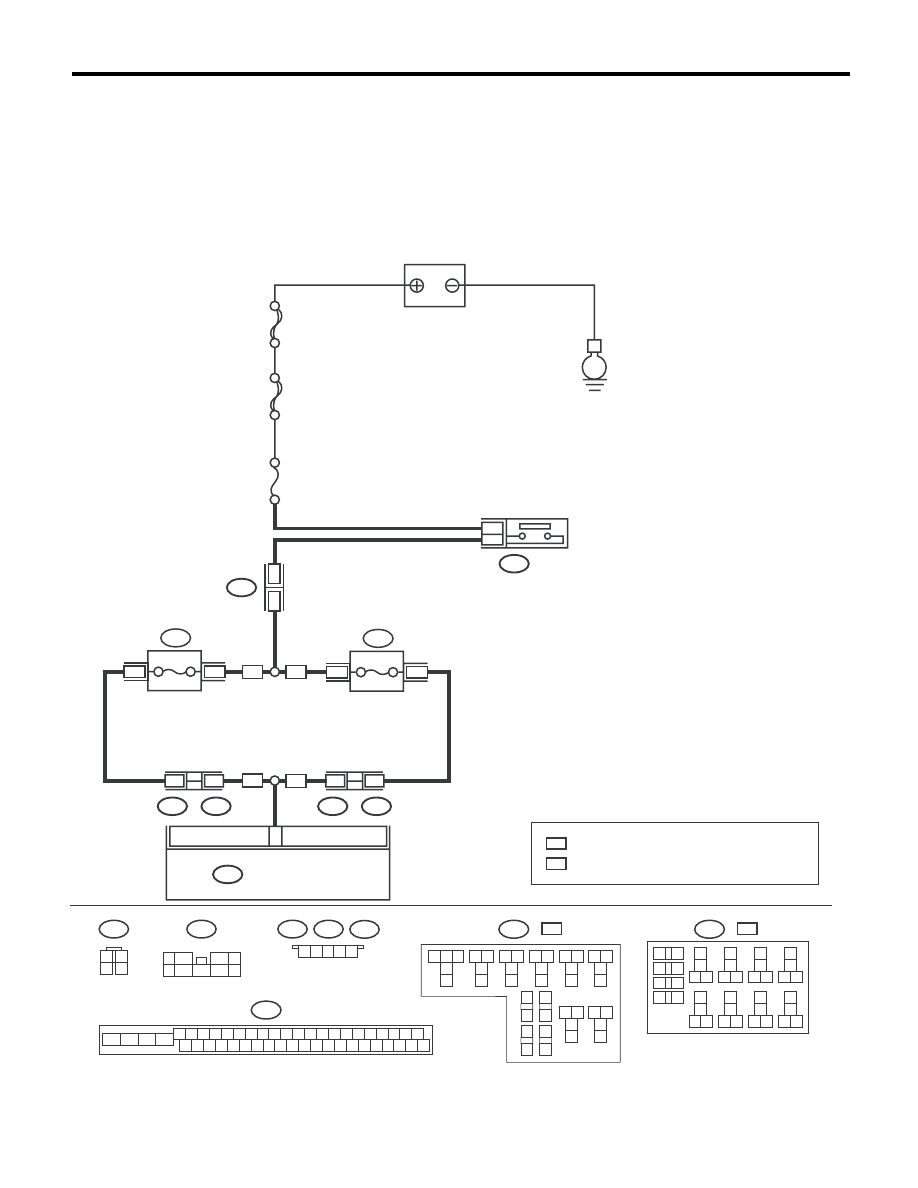

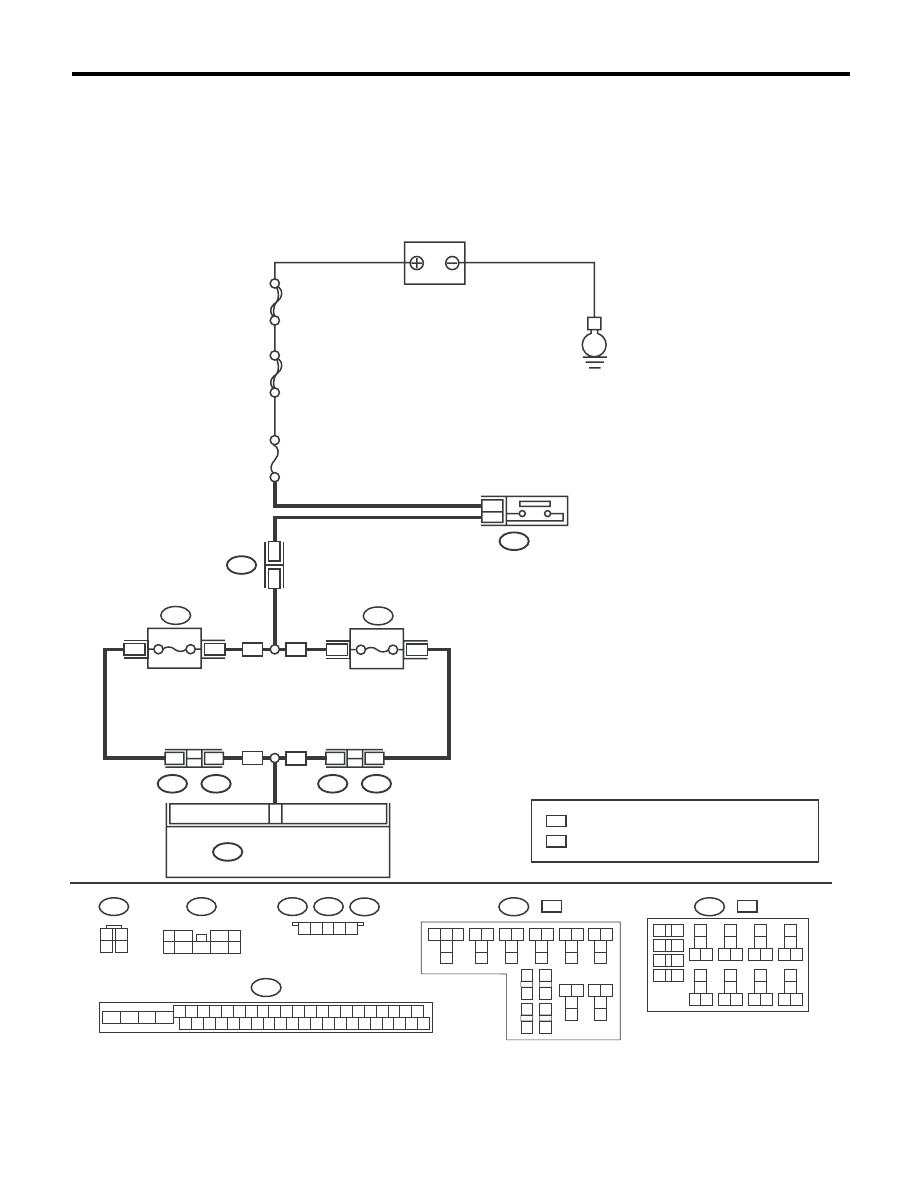

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

VDC00572

ГЛАВНЫЙ SBF

SBF-2

No.

8

B310

E

30

VDCCM & H/U

1
2

B65

9

5

B159

9

4

7

6

2

1
5

3
8

B159

B65

7,5A

B225

33

32

7,5A

B225

2

1

33

31

32

30

36
37

40
41

12
13

14 15

16

23

19

20
21

24
25

22

29

27

28

26

34

38

35

39

10 11

18

17

2 3

1

4
5

6 7

4
5

8
9

B434

B439

B435

B434

1

2

3

4

1 2 3 4 5

B435

B439

B434

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

LH

LH

RH

RH

5

4

2

2

LH

RH

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

LH

:

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

B225

RH

:

B225

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
СТОП-СИГНАЛОВ

ПРЕДОХРАНИТЕЛЬ

(БЛОК РЕЛЕ)

ПРЕДОХРАНИТЕЛЬ

(БЛОК РЕЛЕ)

VDC(diag)-72

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ВЫКЛЮЧА-
ТЕЛЯ СТОП-СИГНАЛОВ С ПОМОЩЬЮ SUBARU
SELECT MONITOR.
1) Выберите {Current Data Display & Save} (Отобра-
жение и сохранение текущих данных) на Subaru
Select Monitor.
2) Отпустите педаль тормоза.
3) Считайте показания выходного сигнала вы-
ключателя стоп-сигналов на Subaru Select Monitor.

Отображается ли на экране
дисплея сообщение “OFF”?

Переходите к ша-
гу 2.

Переходите к ша-
гу 3.

2

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ВЫКЛЮЧА-
ТЕЛЯ СТОП-СИГНАЛОВ С ПОМОЩЬЮ SUBARU
SELECT MONITOR.
1) Нажмите на педаль тормоза.
2) Считайте показания выходного сигнала вы-
ключателя стоп-сигналов на Subaru Select Monitor.

Отображается ли на экране
дисплея сообщение “ON”?

Переходите к ша-
гу 6.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ВКЛЮЧЕНИЯ СТОП-СИГНАЛОВ.
Нажмите на педаль тормоза.

Включились ли стоп-сигна-
лы?

Переходите к ша-
гу 4.

Устраните неис-
правность в цепи
стоп-сигналов.

4

 ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ ИЛИ РЕЛЕ.
Проверьте предохранитель (B225) в блоке реле.

Исправен ли предохрани-
тель?

Переходите к ша-
гу 5.

Замените предох-
ранитель.

5

ПРОВЕРКА РАЗРЫВА ЦЕПИ В ЖГУТЕ ПРОВО-
ДОВ.
1) Переведите выключатель зажигания в положе-
ние OFF.
2) Отсоедините разъем от VDCCM&H/U.
3) Нажмите на педаль тормоза.
4) Измерьте напряжение между разъемом
VDCCM&H/U и массой кузова.

Разъемы и клеммы

(B310) № 30 (+) — Масса кузова (–):

Составляет ли величина на-
пряжения 10 — 15 В?

Переходите к ша-
гу 6.

Устраните неис-
правность в жгуте
проводов между
выключателем
стоп-сигналов и
разъемом
VDCCM&H/U.

6

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪ-
ЕМАХ.

Выявлена ли ненадежность
контакта в разъеме между
выключателем стоп-сигна-
лов и VDCCM&H/U?

Устраните неис-
правность в
разъеме.

Переходите к ша-
гу 7.

7

ПРОВЕРКА VDCCM&H/U.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените только
VDCCM. <См.
VDC-10, ЗАМЕ-
НА, Блок управ-
ления системы
VDC и гидравли-
ческий блок уп-
равления
(VDCCM&H/U).>

Переходите к ша-
гу 8.

8

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ КДН.

Отображается ли какой-ли-
бо другой КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Временная поте-
ря контакта.

VDC(diag)-73

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AI: КДН C0054 НЕИСПРАВНОСТЬ ВКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ ФОНАРЕЙ

ЗАДНЕГО ХОДА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность выключателя стоп-сигналов
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

VDC00572

ГЛАВНЫЙ SBF

SBF-2

No.

8

B310

E

30

VDCCM & H/U

1
2

B65

9

5

B159

9

4

7

6

2

1
5

3
8

B159

B65

7,5A

B225

33

32

7,5A

B225

2

1

33

31

32

30

36
37

40
41

12
13

14 15

16

23

19

20
21

24
25

22

29

27

28

26

34

38

35

39

10 11

18

17

2 3

1

4
5

6 7

4
5

8
9

B434

B439

B435

B434

1

2

3

4

1 2 3 4 5

B435

B439

B434

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

1

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

23

24

22

25

LH

LH

RH

RH

5

4

2

2

LH

RH

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

LH

:

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

B225

RH

:

B225

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

АККУМУЛЯТОР

ВЫКЛЮЧАТЕЛЬ
СТОП-СИГНАЛОВ

ПРЕДОХРАНИТЕЛЬ

(БЛОК РЕЛЕ)

ПРЕДОХРАНИТЕЛЬ

(БЛОК РЕЛЕ)
