Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

11 ПРОВЕРКА ПРИЧИНЫ ПОМЕХ ПРИ ПРИЕМЕ

СИГНАЛА.
Проверьте, установлены ли вблизи жгута прово-
дов датчика источники помех (таких как антенна).

Установлены ли источники
помех?

Переходите к ша-
гу 12.

Установите ис-
точники помех
дальше от жгута
проводов датчи-
ка.

12 ПРОВЕРКА ABSCM&H/U.

1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки. <См.
ABS(diag)-17, РЕЖИМ ОЧИСТКИ ПАМЯТИ, ПОРЯ-
ДОК РАБОТЫ, Subaru Select Monitor.>
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените только
ABSCM. <См.
ABS-9, ЗАМЕНА,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>

Переходите к ша-
гу 13.

13 ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-ли-
бо другой КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Причиной явля-
ются временные
шумовые помехи.

ПРИМЕЧАНИЕ:
То, что предуп-
реждающая лам-
па системы ABS
при этом все вре-
мя продолжает
гореть, является
нормой. Для вы-
ключения пре-
дупреждающей
лампы системы
ABS, совершите
поездку на авто-
мобиле со скоро-
стью не менее 12
км/ч (7 миль/ч).
Обязательно со-
вершите такую
поездку и убеди-
тесь в том, что
предупреждаю-
щая лампа вы-
ключилась.

Шаг

Проверка

Да

Нет

ABS(diag)-43

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

I:

КДН C0115 НЕНОРМАТИВНАЯ ВЕЛИЧИНА СИГНАЛА ДАТЧИКА
СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS НА ОДНОМ ИЗ ЧЕТЫРЕХ КОЛЕС

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Искажение сигнала датчика скорости колеса системы ABS (помехи, ненормативная величина сиг-
нала и т.д.).
• Неисправный магнитный шифратор.
• Свободное вращение колеса в течение длительного времени.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система EBD.

ПРИМЕЧАНИЕ:
Вместе с предупреждающей лампой системы ABS загорается и предупреждающая лампа тормоз-
ной системы.

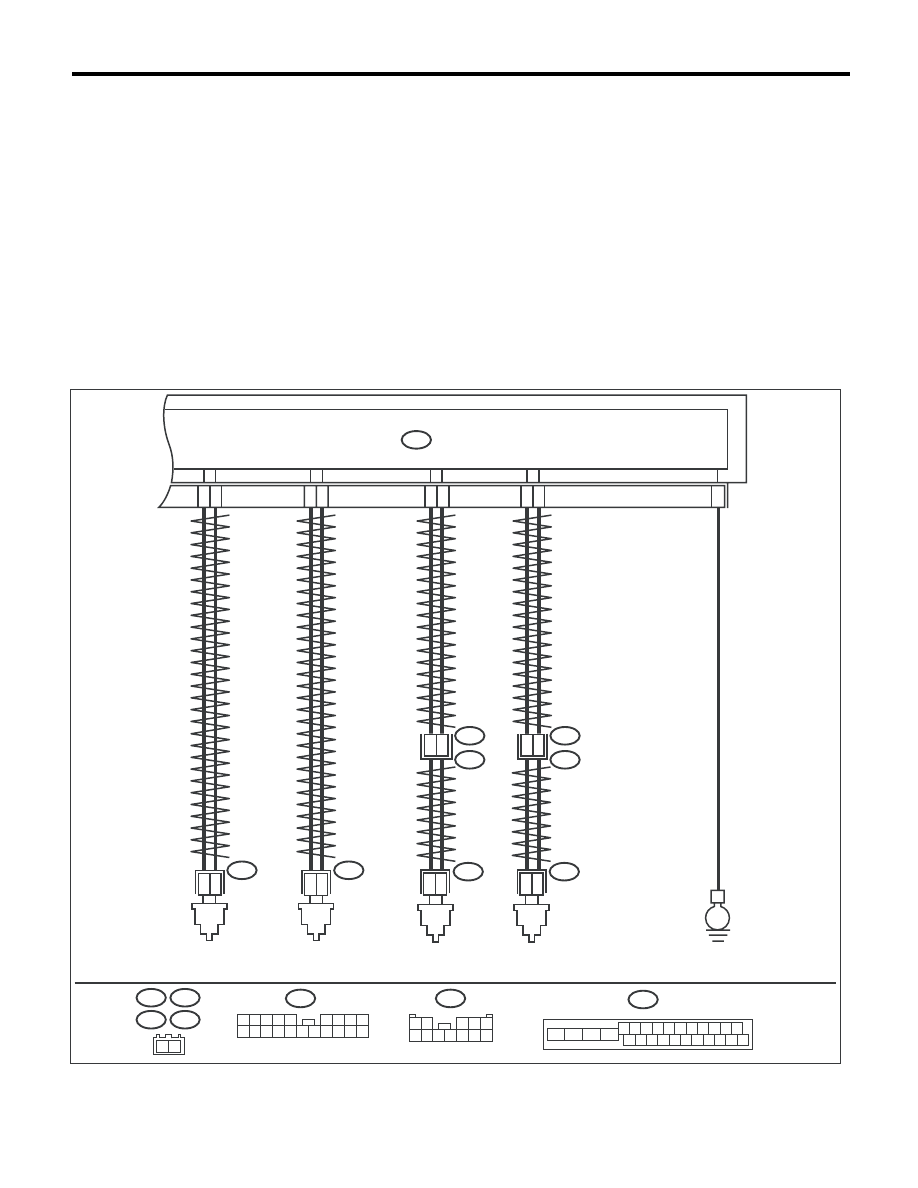

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

ABS01041

4

3

1

16

17

2

15

R72

E

R73

B6

B15

1

2

6

5

B301

2

1

B301

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

2

1

2

1

B98

R2

B99

R3

2

4

1

3

R73

R72

B15

B6

B98

B99

2 1

2 3 4 5

6 7 8 9

11 12 13 14

17 18 19 20

1

10

15 16

1 2

3 4 5

6 7 8 9 10 11 12

ABSCM & H/U

ВИТ

АЯ ПАР

А

ВИТ

АЯ ПАР

А

ВИТ

АЯ ПАР

А

ВИТ

АЯ ПАР

А

ВИТ

АЯ ПАР

А

ВИТ

АЯ ПАР

А

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ABS(diag)-44

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

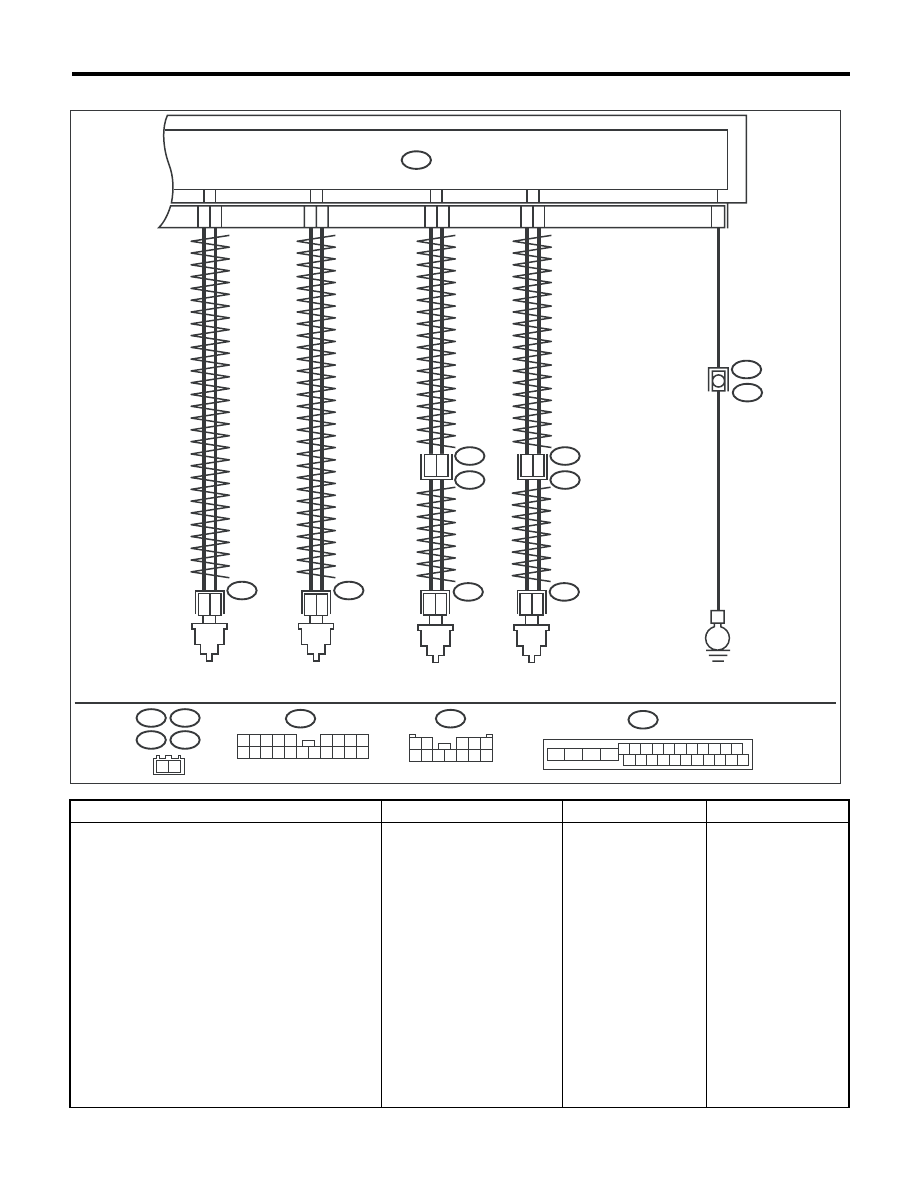

• Модель с правосторонним управлением

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КОЛЕСА НА ЛЕГКОСТЬ ВРА-
ЩЕНИЯ.
Проверьте, не вращались ли свободно ко-
леса в течение одной минуты или более, на-
пример, при подъеме автомобиля на домк-
рате, при повороте с максимальным углом
или при отсутствии контакта с поверхнос-
тью дороги.

Вращались ли колеса сво-
бодно?

Система ABS в нор-
ме. Очистите память.

ПРИМЕЧАНИЕ:
Этот КДН может
иногда отображать-
ся, если колеса в те-
чение долгого време-
ни вращались сво-
бодно, например,
если автомобиль бук-
сировался или подни-
мался на домкрате
или рулевое колесо
постоянно находи-
лось в максимально
повернутом положе-
нии.

Переходите к шагу 2.

ABS01022

4

3

1

16

17

2

15

R72

E

R73

B6

B15

1

2

6

5

B301

2

1

B301

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

ABSCM & H/U

2

1

2

1

B98

R2

B99

R3

2

4

1

3

R73

R72

B15

B6

B98

B99

2 1

2 3 4 5

6 7 8 9

11 12 13 14

17 18 19 20

1

10

15 16

1 2

3 4 5

6 7 8 9 10 11 12

B247

B248

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ABS(diag)-45

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

2

ПРОВЕРКА ТЕХНИЧЕСКИХ ХАРАКТЕ-
РИСТИК ШИНЫ.
Переведите выключатель зажигания в по-
ложение OFF.

Соответствуют ли техни-
ческие характеристики ши-
ны нормативным?

Переходите к шагу 3. Замените шину.

3

ПРОВЕРКА ИЗНОСА ШИНЫ.

Отмечен ли чрезмерный
износ шины?

Замените шину.

Переходите к шагу 4.

4

ПРОВЕРКА ДАВЛЕНИЯ ВОЗДУХА
В ШИНЕ.

Соответствует ли давле-
ние воздуха в шине норме?

Переходите к шагу 5. Отрегулируйте дав-

ление воздуха в ши-
не.

5

ПРОВЕРКА УСТАНОВКИ ДАТЧИКА СКО-
РОСТИ КОЛЕСА СИСТЕМЫ ABS.

Затянуты ли болты крепле-
ния датчиков скорости ко-
лес системы ABS с момен-
том 7,5 Нм (0,76 кгс-м,
5,5 фунт-сила-фут)? (На
четырех колесах)

Переходите к шагу 6. Затяните болты

крепления датчика
скорости колеса сис-
темы ABS.

6

ПРОВЕРКА СИГНАЛА ДАТЧИКА
СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS.
1) Установите датчик скорости колеса
системы ABS.
2) Подготовьте осциллограф.
3) Проверьте датчик скорости колеса сис-
темы ABS. <См. ABS-15, ДАТЧИК СКОРО-
СТИ КОЛЕСА СИСТЕМЫ ABS, ПРОВЕРКА,
Датчик скорости переднего колеса системы
ABS.>

Отображается ли на осцил-
лографе сигнал с формой,
аналогичной форме, пока-
занной на рисунке, при
медленном вращении ко-
леса? Отображается ли на
осциллографе повторный
сигнал с формой, аналогич-
ной форме, показанной на
рисунке, при медленном
вращении колеса с одина-
ковой скоростью еще на
один оборот или более?

Переходите к шагу 8. Переходите к шагу 7.

7

ПРОВЕРКА СИГНАЛА ДАТЧИКА СКОРО-
СТИ КОЛЕСА СИСТЕМЫ ABS ИЛИ МАГ-
НИТНОГО ШИФРАТОРА.

Нет ли на наконечнике
датчика скорости колеса
системы ABS или магнит-
ном шифраторе инородных
предметов или поврежде-
ний?

Тщательно удалите
загрязнения. Кроме
того, замените дат-
чик скорости колеса
системы ABS или
магнитный шифра-
тор единым узлом с
подшипником узла
ступицы в случае их
повреждения.

Переходите к шагу 8.

8

ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки. <См.
ABS(diag)-17, РЕЖИМ ОЧИСТКИ ПАМЯТИ,
ПОРЯДОК РАБОТЫ, Subaru Select Monitor.>
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените только
ABSCM. <См. ABS-9,
ЗАМЕНА, Блок уп-
равления системы
ABS и гидравличес-
кий блок управления
(ABSCM&H/U).>

Переходите к шагу 9.
