ABS(diag)-38

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

E: КДН C0105 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ЗАДНЕГО

ПРАВОГО КОЛЕСА СИСТЕМЫ ABS (НЕНОРМАТИВНАЯ ВЕЛИЧИНА
СИГНАЛА ДАТЧИКА СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS)

ПРИМЕЧАНИЕ:
Процедуру диагностики смотрите в описании процедуры диагностики для КДН C0108. <См.
ABS(diag)-39, КДН C0108 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА
СИСТЕМЫ ABS (НЕНОРМАТИВНАЯ ВЕЛИЧИНА СИГНАЛА ДАТЧИКА СКОРОСТИ КОЛЕСА СИСТЕ-
МЫ ABS), Процедура диагностики с использованием кодов диагностики неисправностей (КДН).>

F: КДН C0106 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS (НЕНОРМАТИВНАЯ ВЕЛИЧИНА СИГНАЛА
ДАТЧИКА СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS)

G: КДН C0107 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО

ПРАВОГО КОЛЕСА СИСТЕМЫ ABS (НЕНОРМАТИВНАЯ ВЕЛИЧИНА
СИГНАЛА ДАТЧИКА СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS)

ПРОВЕРКА ЦЕПИ ЭЛЕКТРОПИТАНИЯ ABSCM&H/U.
1) Переведите выключатель зажигания в положение
OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Переведите выключатель зажигания в положение
ON.
4) Измерьте напряжение между разъемом ABSCM&H/
U и массой кузова.

Разъемы и клеммы

(B301) № 18 (+) — (B301) № 15 (–):

Составляет ли ве-
личина напряжения
10 — 15 В?

Переходите к шагу 6. Проверьте гене-

ратор, аккумуля-
тор и цепь пита-
ния ABSCM&H/U.

ПРОВЕРКА СИГНАЛА ДАТЧИКА СКОРОСТИ КОЛЕ-
СА СИСТЕМЫ ABS.
1) Установите датчик скорости колеса системы ABS.
2) Подготовьте осциллограф.
3) Проверьте датчик скорости колеса системы ABS.
<См. ABS-15, ДАТЧИК СКОРОСТИ КОЛЕСА СИСТЕМЫ
ABS, ПРОВЕРКА, Датчик скорости переднего колеса
системы ABS.>

Имеет ли сигнал ту
же форму, что пока-
зана на рисунке?

Переходите к шагу 7. Замените датчик

скорости колеса
системы ABS.

ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки. <См. ABS(diag)-17,
РЕЖИМ ОЧИСТКИ ПАМЯТИ, ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>
4) Считайте КДН.

Отображается ли
на дисплее тот же
самый КДН?

Замените только
ABSCM. <См. ABS-9,
ЗАМЕНА, Блок уп-
равления системы
ABS и гидравличес-
кий блок управления
(ABSCM&H/U).>

Переходите к ша-
гу 8.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли
на дисплее какие-
либо другие КДН?

Проведите диагнос-
тику в соответствии
с КДН.

Причиной явля-
ются временные
шумовые помехи.

Шаг

Проверка

Да

Нет

ABS(diag)-39

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

H: КДН C0108 НЕИСПРАВНОСТЬ ДАТЧИКА СКОРОСТИ ПЕРЕДНЕГО

ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS (НЕНОРМАТИВНАЯ ВЕЛИЧИНА
СИГНАЛА ДАТЧИКА СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Искажение сигнала датчика скорости колеса системы ABS (помехи, ненормативная величина сиг-
нала и т.д.)
• Неисправность разъема жгута проводов
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Не работает система ABS.

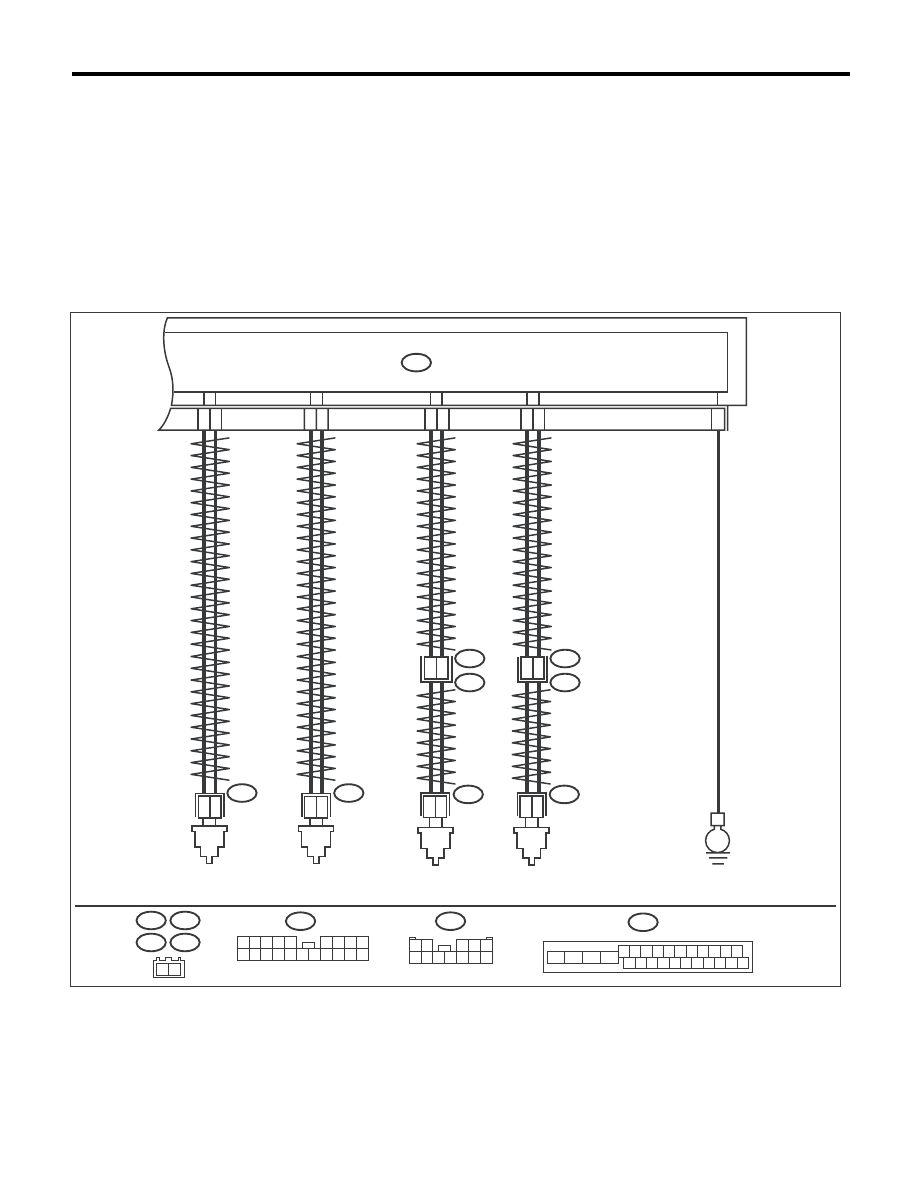

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

ABS01041

R72

R73

B15

B301

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

B98

B99

R73

R72

B15

B98

B99

2 1

2 3 4 5

6 7 8 9

11 12 13 14

17 18 19 20

15 16

1 2

3 4 5

6 7 8 9 10 11 12

ABSCM & H/U

ВИТ

АЯ ПАР

ВИТ

АЯ ПАР

ВИТ

АЯ ПАР

ВИТ

АЯ ПАР

ВИТ

АЯ ПАР

ВИТ

АЯ ПАР

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ABS(diag)-40

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

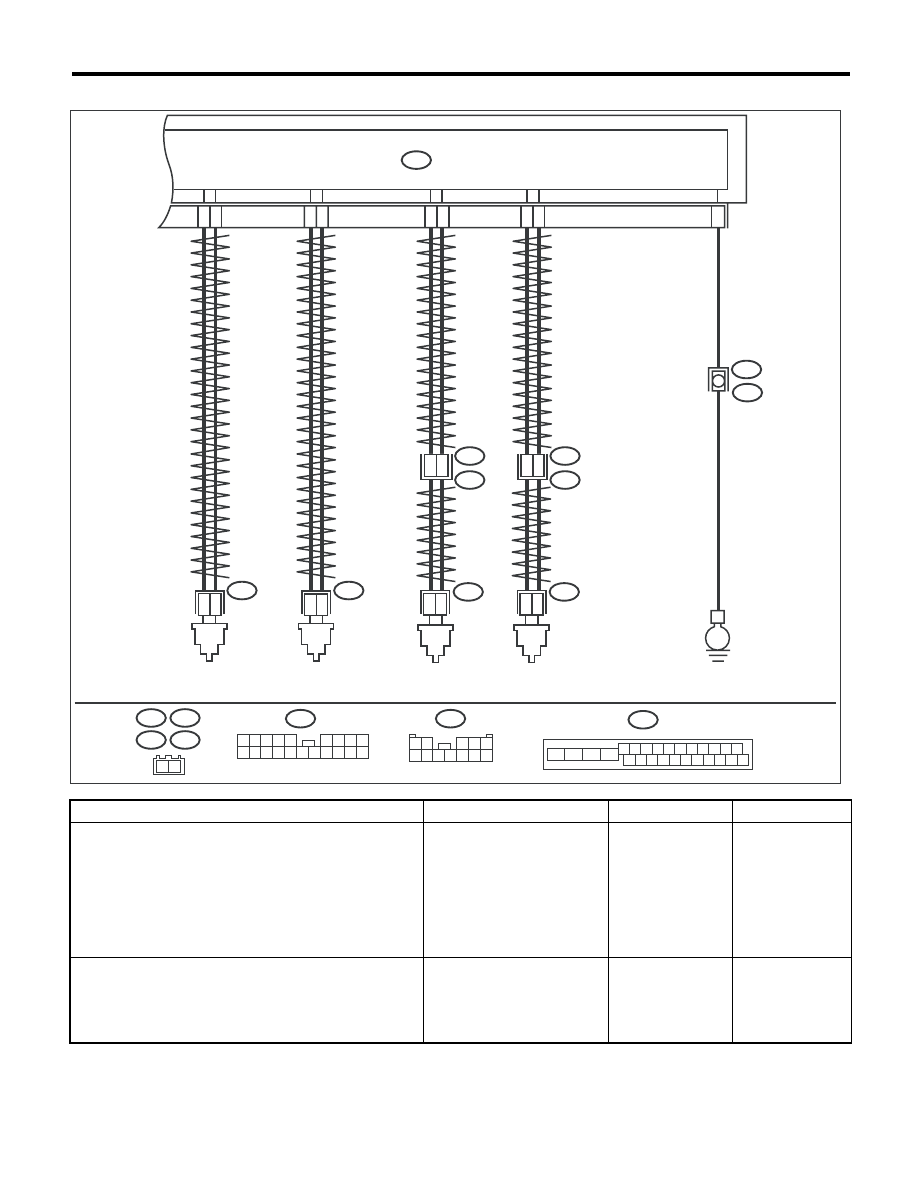

• Модель с правосторонним управлением

Шаг

Проверка

Да

Нет

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ДАТЧИКА
СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS С ПОМО-
ЩЬЮ SUBARU SELECT MONITOR.
1) Выберите пункт {Current Data Display & Save}
(Отображение и сохранение текущих данных) на
Subaru Select Monitor.
2) Считайте значение выходного сигнала неис-
правного датчика скорости колеса системы ABS.

Изменяется ли скорость,
отображаемая на дисплее,
в соответствии с показани-
ями спидометра при ускоре-
нии/замедлении, когда руль
установлен в положении
прямолинейного движения?

Переходите к ша-
гу 2.

Переходите к ша-
гу 7.

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМЕ.
Переведите выключатель зажигания в положение
OFF.

Выявлена ли ненадеж-
ность контакта в разъемах
между ABSCM&H/U и дат-
чиком скорости колеса сис-
темы ABS?

Устраните неис-
правность в разъ-
емах.

Переходите к ша-
гу 3.

ABS01022

R72

R73

B15

B301

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

ABSCM & H/U

B98

B99

R73

R72

B15

B98

B99

2 1

2 3 4 5

6 7 8 9

11 12 13 14

17 18 19 20

15 16

1 2

3 4 5

6 7 8 9 10 11 12

B247

B248

ВИТАЯ ПАРА

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ABS(diag)-41

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

ПРОВЕРКА ПРИЧИНЫ ПОМЕХ ПРИ ПРИЕМЕ
СИГНАЛА.
Убедитесь в том, что радиоэлектронные устройс-
тва и электрические компоненты установлены
правильно.

Установлены ли радиоэлек-
тронные устройства, такие
как автомобильный теле-
фон или радиоприемник, а
также электрические ком-
поненты правильно?

Переходите к ша-
гу 4.

Правильно уста-
новите радио-
электронные уст-
ройства и элект-
рические
компоненты.

ПРОВЕРКА ПРИЧИНЫ ПОМЕХ ПРИ ПРИЕМЕ
СИГНАЛА.
Проверьте, установлены ли вблизи жгута прово-
дов датчика источники помех (таких как антенна).

Установлены ли источники
помех?

Установите источ-
ники помех даль-
ше от жгута про-
водов датчика.

Переходите к ша-
гу 5.

ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Очистите память.
3) Выполните процедуру проверки. <См.
ABS(diag)-17, РЕЖИМ ОЧИСТКИ ПАМЯТИ, ПОРЯ-
ДОК РАБОТЫ, Subaru Select Monitor.>
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените только
ABSCM. <См.
ABS-9, ЗАМЕНА,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>

Переходите к ша-
гу 6.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на дисп-
лее какие-либо другие
КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Причиной явля-
ются временные
шумовые помехи.

ПРОВЕРКА УСТАНОВКИ ДАТЧИКА СКОРОСТИ
КОЛЕСА СИСТЕМЫ ABS.

Затянут ли болт крепления
датчика скорости колеса
системы ABS с моментом
7,5 Нм (0,76 кгс-м, 5,5 фунт-
сила-фут)?

Переходите к ша-
гу 8.

Затяните болты
крепления датчи-
ка скорости коле-
са системы ABS.

ПРОВЕРКА СИГНАЛА ДАТЧИКА СКОРОСТИ
КОЛЕСА СИСТЕМЫ ABS.
1) Установите датчик скорости колеса системы
ABS.
2) Подготовьте осциллограф.
3) Проверьте датчик скорости колеса системы
ABS. <См. ABS-15, ДАТЧИК СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS, ПРОВЕРКА, Датчик скорости пе-
реднего колеса системы ABS.>

Отображается ли на осцил-
лографе сигнал с формой,
аналогичной форме, пока-
занной на рисунке, при мед-
ленном вращении колеса?
Отображается ли на осцил-
лографе повторный сигнал
с формой, аналогичной
форме, показанной на ри-
сунке, при медленном вра-
щении колеса с одинаковой
скоростью еще на один обо-
рот или более?

Переходите к ша-
гу 10.

Переходите к ша-
гу 9.

ПРОВЕРКА СИГНАЛА ДАТЧИКА СКОРОСТИ
КОЛЕСА СИСТЕМЫ ABS ИЛИ МАГНИТНОГО
ШИФРАТОРА.

Нет ли на наконечнике дат-
чика скорости колеса сис-
темы ABS или магнитном
шифраторе инородных
предметов или поврежде-
ний?

Тщательно удали-
те загрязнения.
Кроме того, заме-
ните датчик ско-
рости колеса сис-
темы ABS или маг-
нитный шифратор
единым узлом с
подшипником уз-
ла ступицы в слу-
чае их поврежде-
ния.

Переходите к ша-
гу 10.

10 ПРОВЕРКА ПРИЧИНЫ ПОМЕХ ПРИ ПРИЕМЕ

СИГНАЛА.
Убедитесь в том, что радиоэлектронные устройс-
тва и электрические компоненты установлены
правильно.

Переходите к ша-
гу 11.

Правильно уста-
новите радио-
электронные уст-
ройства и элект-
рические
компоненты.

Шаг

Проверка

Да

Нет
