ABS-14

Датчик скорости переднего колеса системы ABS

ABS

4. Датчик скорости переднего

колеса системы ABS

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем датчика скорости ко-
леса системы ABS, расположенный рядом с пе-
редней опорой стойки в моторном отсеке.
3) Снимите кронштейн жгута проводов датчика.

4) Снимите болты, крепящие жгут проводов
датчика на передней стойке.
5) Снимите датчик скорости переднего колеса
системы ABS с поворотного кулака.

ОСТОРОЖНО:
• Соблюдайте осторожность, чтобы не пов-
редить датчик.
• Не прилагайте чрезмерных усилий к жгуту
проводов датчика.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Датчик:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

Кронштейн:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить датчик.

ПРИМЕЧАНИЕ:
• Проверьте идентификационную метку на
жгуте проводов, чтобы убедиться в том, что
метка не повреждена. (Правая сторона: K1
(Белого цвета), левая сторона: K2 (Желтого
цвета)
• Убедитесь в том, что жгут проводов не рас-
тянута и не соприкасается с подвеской или ку-
зовом при повороте рулевого колеса.

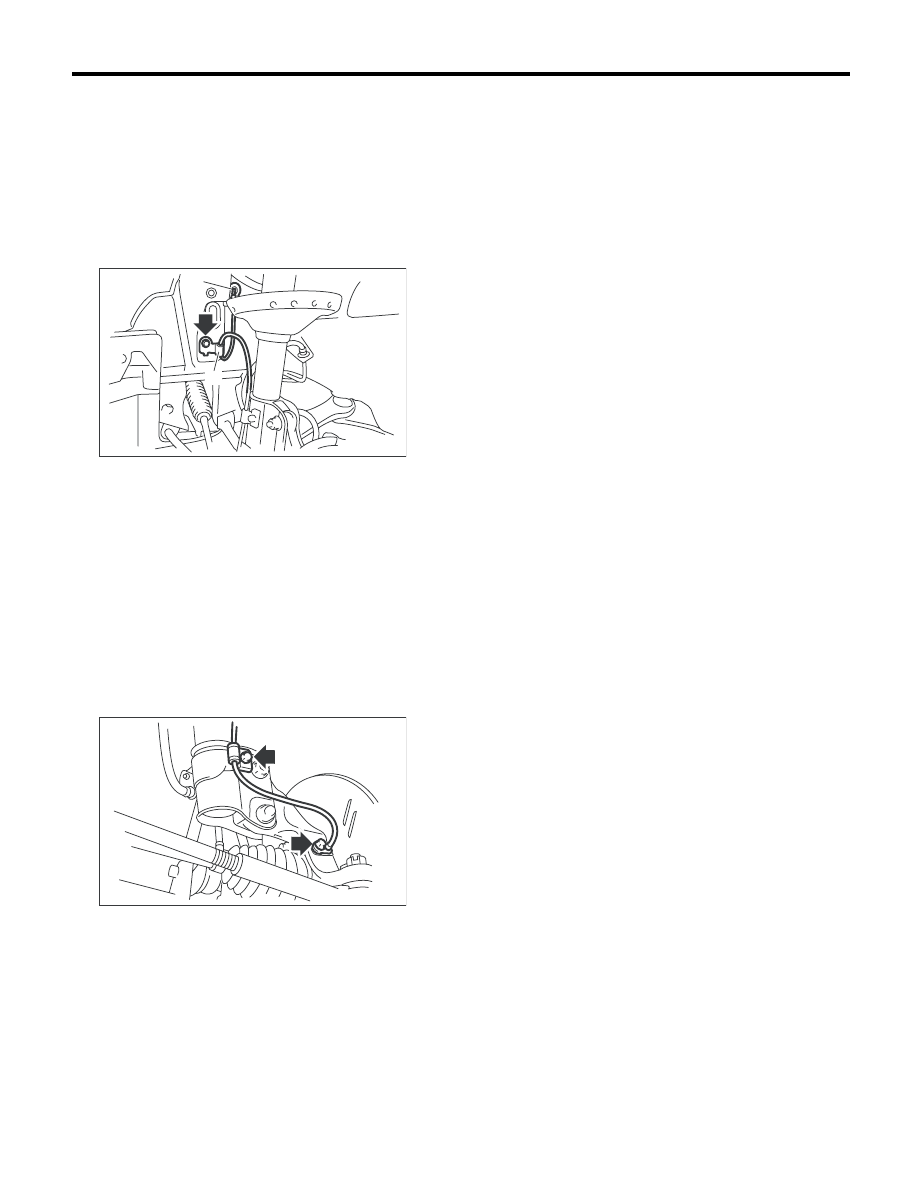

(1) К разъему датчика скорости переднего колеса

системы ABS

(2) Кронштейн жгута проводов датчика

ABS00386

(1)

(2)

ABS00387

ABS-15

Датчик скорости переднего колеса системы ABS

ABS

C: ПРОВЕРКА

1. ПРОВЕРКА ПРИ ПОМОЩИ SUBARU
SELECT MONITOR

1) Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.
2) Выберите {Current Data Display & Save}
(Отображение и сохранение текущих данных).
Проверьте, изменяется ли скорость, отобража-
емая на дисплее, в соответствии с показаниям
спидометра при ускорении/замедлении когда
руль установлен в положении прямолинейного
движения?
3) Если отображаемая на дисплее скорость не
изменяется, проверьте датчик скорости коле-
са системы ABS. <См. ABS-15, ДАТЧИК СКО-
РОСТИ КОЛЕСА СИСТЕМЫ ABS, ПРОВЕРКА,
Датчик скорости переднего колеса системы
ABS.>

2. ДАТЧИК СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS

1) Проверьте наконечник датчика скорости ко-
леса системы ABS на предмет наличия инород-
ных частиц или повреждений. При необходи-
мости очистите наконечник или замените дат-
чик скорости колеса системы ABS.
2) Подключите питание 12 В к клемме № 2 дат-
чика, как показано на рисунке, а затем подсо-
едините резистор к клемме № 1. Вращая коле-
со со скоростью примерно 2,75 км/ч (2 миль/ч),
измерьте напряжение осциллографом.

Нормативное значение выходного напряже-
ния:

0,7 — 1,4 В

ПРИМЕЧАНИЕ:
Проверьте кабель датчика скорости колеса
системы ABS на предмет разрыва цепи. При
необходимости, замените его на новый.

(1) Осциллограф

(2) Датчик скорости колеса системы ABS

ABS00388

(2)

(1)

100 Ом

1,4 В

0,7 В

12 В

2

1

1

2

ABS-16

Датчик скорости заднего колеса системы ABS

ABS

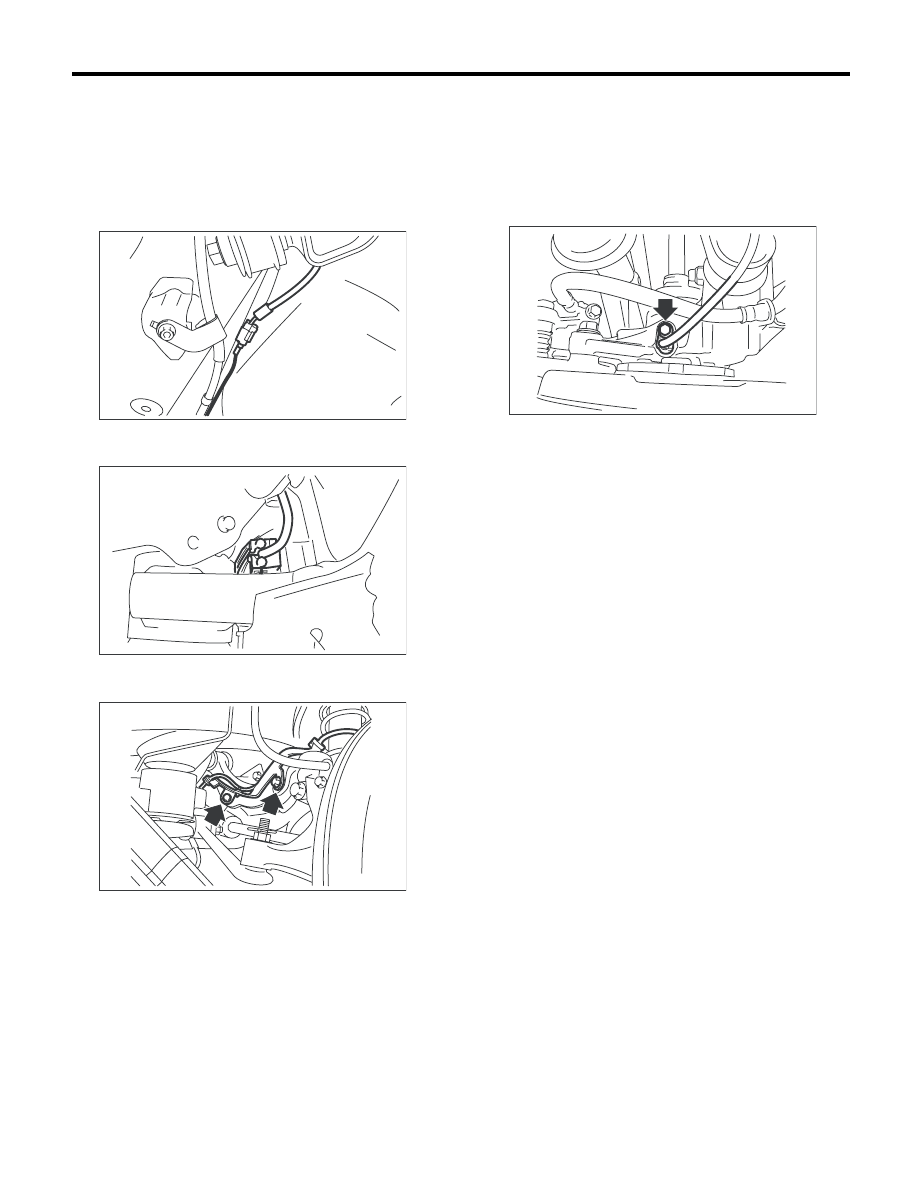

5. Датчик скорости заднего

колеса системы ABS

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем от датчика скорости
заднего колеса системы ABS.

3) Снимите хомут крепления жгута проводов
датчика на заднем подрамнике.

4) Снимите кронштейн жгута проводов датчи-
ка с верхнего рычага.

5) Снимите датчик скорости заднего колеса
системы ABS с заднего рычага.

ОСТОРОЖНО:
• Соблюдайте осторожность, чтобы не пов-
редить датчик.
• Не прилагайте чрезмерных усилий к жгуту
проводов датчика.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не повре-
дить датчик.

Момент затяжки:

Датчик:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

Кронштейн:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Проверьте идентификационную метку на жгу-
те проводов, чтобы убедиться в том, что метка
не повреждена. (Правая сторона: P1 (Розового
цвета), слева: P2 (Синего цвета)

C: ПРОВЕРКА

1. ДАТЧИК СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS

<См. ABS-15, ДАТЧИК СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS, ПРОВЕРКА, Датчик скорости
переднего колеса системы ABS.>

RS-00266

ABS-01015

RS-00257

FU-03357

ABS-17

Передний магнитный шифратор

ABS

6. Передний магнитный

шифратор

A: СНЯТИЕ

Так как передний магнитный шифратор встро-
ен в подшипник передней ступицы, информа-
цию о процедуре его снятия смотрите в разде-
ле “Подшипник передней ступицы”.
<См. DS-18, СНЯТИЕ, Подшипник узла пере-
дней ступицы.>

B: УСТАНОВКА

Так как передний магнитный шифратор встро-
ен в подшипник передней ступицы, информа-
цию о процедуре его установки смотрите в раз-
деле “Подшипник передней ступицы”.
<См. DS-19, УСТАНОВКА, Подшипник узла пе-
редней ступицы.>

C: ПРОВЕРКА

Визуально проверьте магнитный шифратор на
предмет любых повреждений. При необходи-
мости замените узел подшипника ступицы.

ПРИМЕЧАНИЕ:
Поскольку магнитный шифратор встроен в
подшипник ступицы, при обнаружении любых
дефектов магнитного шифратора, замените
узел подшипника ступицы.
