DI-28

Задний дифференциал (тип T)

ДИФФЕРЕНЦИАЛЫ

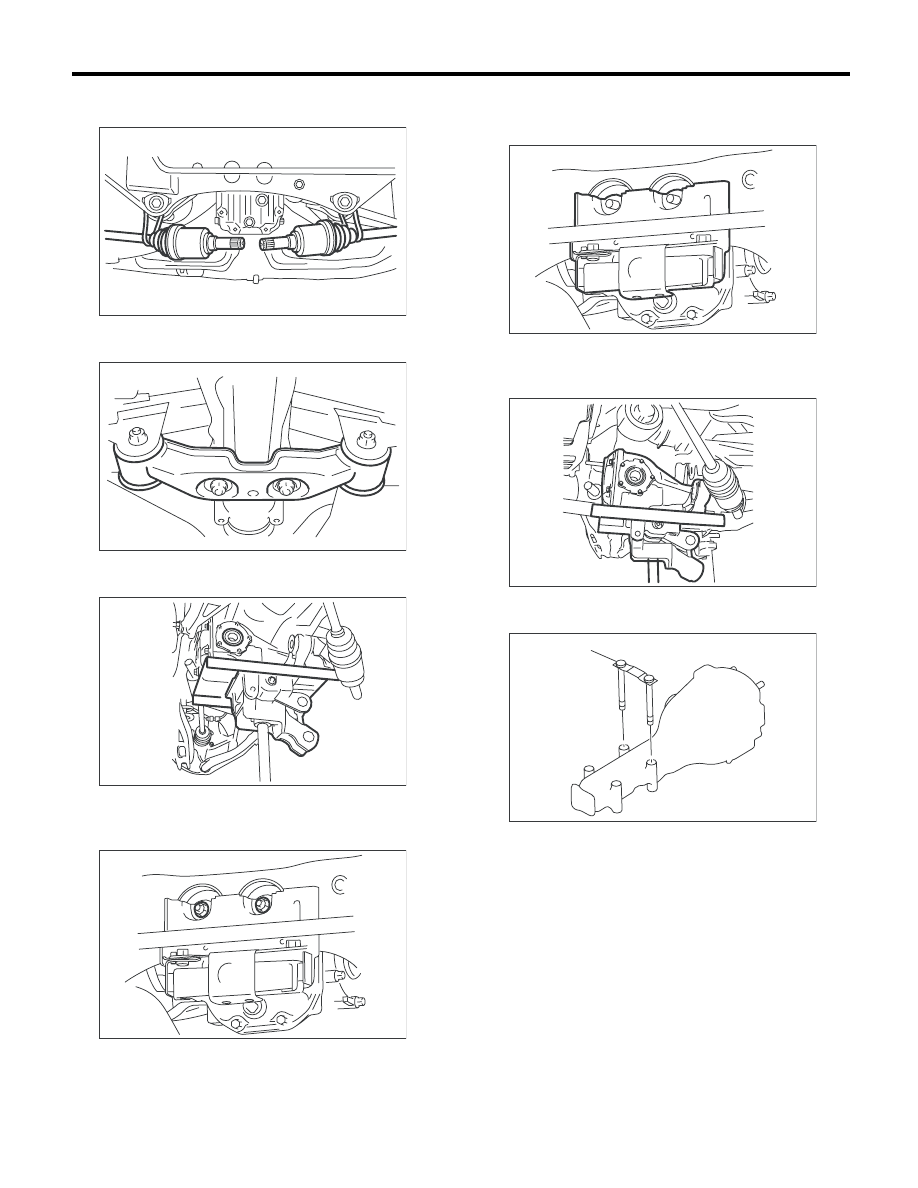

12) Подвесьте задний ведущий вал на заднюю
поперечную балку с помощью проволоки.

13) Снимите переднюю балку заднего диффе-
ренциала.

14) Подоприте задний дифференциал транс-
миссионным домкратом.

15) Отверните самоконтрящиеся гайки, крепя-
щие задний дифференциал к задней попереч-
ной балке.

16) Снимите узел динамического демпфера.
(Модели АТ, а также модели EC, EL, E2, EK,
EP, ER, KA NA MT.)

17) Медленно опуская трансмиссионный домк-
рат, отведите задний дифференциал вперед и
снимите задний дифференциал с автомобиля.

18) Снимите пластину балки заднего диффе-
ренциала с заднего дифференциала.

DI-00513

DI-00358

DI-00514

DI-00515

(A) Пластина балки заднего дифференциала

DI-00516

DI-00517

DI-00359

(A)

DI-29

Задний дифференциал (тип T)

ДИФФЕРЕНЦИАЛЫ

B: УСТАНОВКА

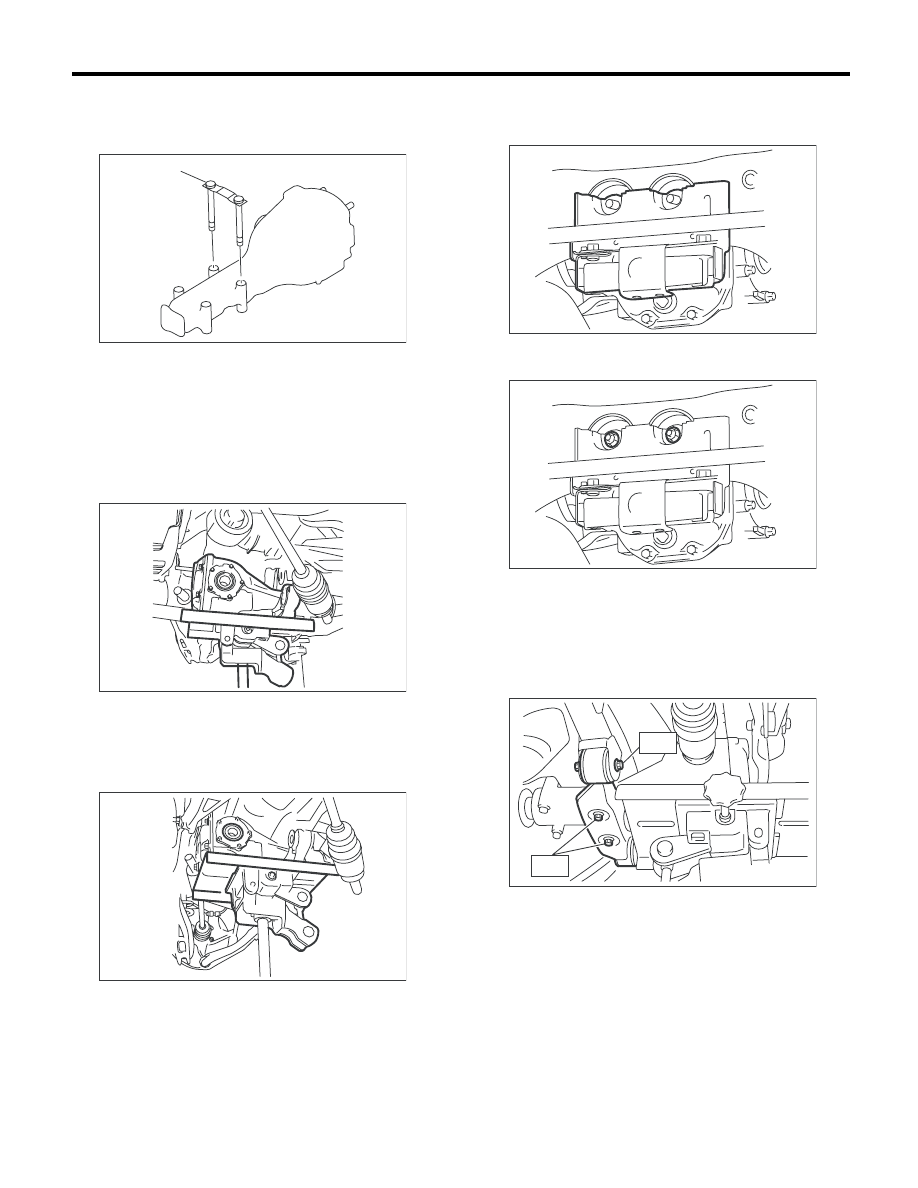

1) Установите пластину балки заднего диффе-
ренциала на задний дифференциал.

2) Установите задний дифференциал на подъ-
емник трансмиссии.
3) Отрегулируйте подъемник трансмиссии и над-
лежащим образом вставьте резьбовую шпильку
заднего дифференциала во втулку задней по-
перечной балки.

4) После установки резьбовой шпильки заднего
дифференциала во втулку задней поперечной
балки, поднимите трансмиссионный домкрат и
совместите задний дифференциал с участком
его установки.

5) Установите узел динамического демпфера.
(Модели АТ, а также модели EC, EL, E2, EK,
EP, ER, KA NA MT)

6) Временно затяните новую самоконтрящую-
ся гайку на задней поперечной балке.

7) Установите переднюю балку заднего диф-
ференциала, используя новую самоконтрящу-
юся гайку.

Момент затяжки:

T1: 50 Нм (5,1 кгс-м, 36,9 фунт-сила-фут)
T2: 110 Нм (11,2 кгс-м, 81,1 фунт-сила-фут)

(A) Пластина балки заднего дифференциала

DI-00359

(A)

DI-00517

DI-00514

DI-00516

DI-00515

DI-00284

T2

T1

DI-30

Задний дифференциал (тип T)

ДИФФЕРЕНЦИАЛЫ

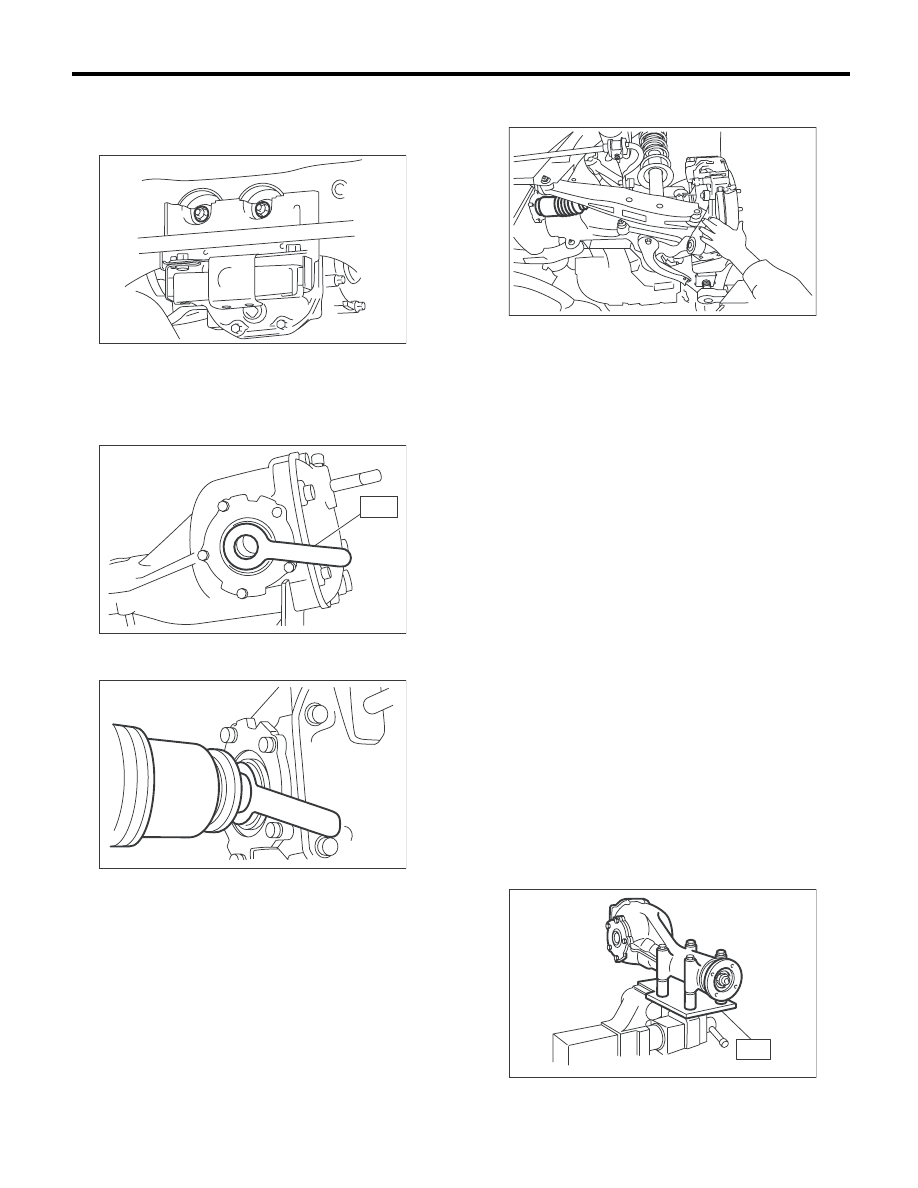

8) Затяните самоконтрящуюся гайку.

Момент затяжки:

70 Нм (7,1 кгс-м, 51,6 фунт-сила-фут)

9) Установите на задний дифференциал специ-
альный инструмент.
Специальный инструмент
28099PA090

ЗАЩИТНОЕ ПРИСПОСОБ-
ЛЕНИЕ ДЛЯ САЛЬНИКА

10) Вставьте шлицевой вал до входа шлицевой
части внутрь бокового сальника.

11) Снимите специальный инструмент с задне-
го дифференциала.
Специальный инструмент
28099PA090

ЗАЩИТНОЕ ПРИСПОСОБ-
ЛЕНИЕ ДЛЯ САЛЬНИКА

12) Надавите на поворотный кулак, чтобы
вставить шарнир DOJ в задний дифференциал.

13) Опустите трансмиссионный домкрат.
14) Далее процедура установки выполняется в
порядке, обратном порядку снятия.
15) После установки залейте в картер диффе-
ренциала трансмиссионное масло до нижней
кромки маслоналивного отверстия. <См. DI-23,
Трансмиссионное масло дифференциала.>
16) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
17) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня лу-
ча фар (модели с автоматической регулиров-
кой уровня светового пучка фар). <См. LI-16,
ПРОЦЕДУРА, Система автоматической регу-
лировки уровня светового пучка фар.>

C: РАЗБОРКА

Чтобы определить истинную причину неис-
правности, перед проведением разборки про-
верьте следующие пункты.
• Контакт зубьев и зазор между гипоидной ве-
домой шестерней и ведущей шестерней.
• Биение гипоидного ведомого зубчатого коле-
са на задней поверхности.
• Общий предварительный натяг ведущей
шестерни.
1) Закрепите специальный инструмент в тис-
ках и установите на специальный инструмент
узел дифференциала.
Специальный инструмент
398217700

УСТАНОВОЧНЫЙ НАБОР

2) Отверните сливную пробку и пробку заливно-
го отверстия и слейте трансмиссионное масло.

DI-00515

DI-00279

ST

DI-00280

DI-00518

DI-00061

ST

DI-31

Задний дифференциал (тип T)

ДИФФЕРЕНЦИАЛЫ

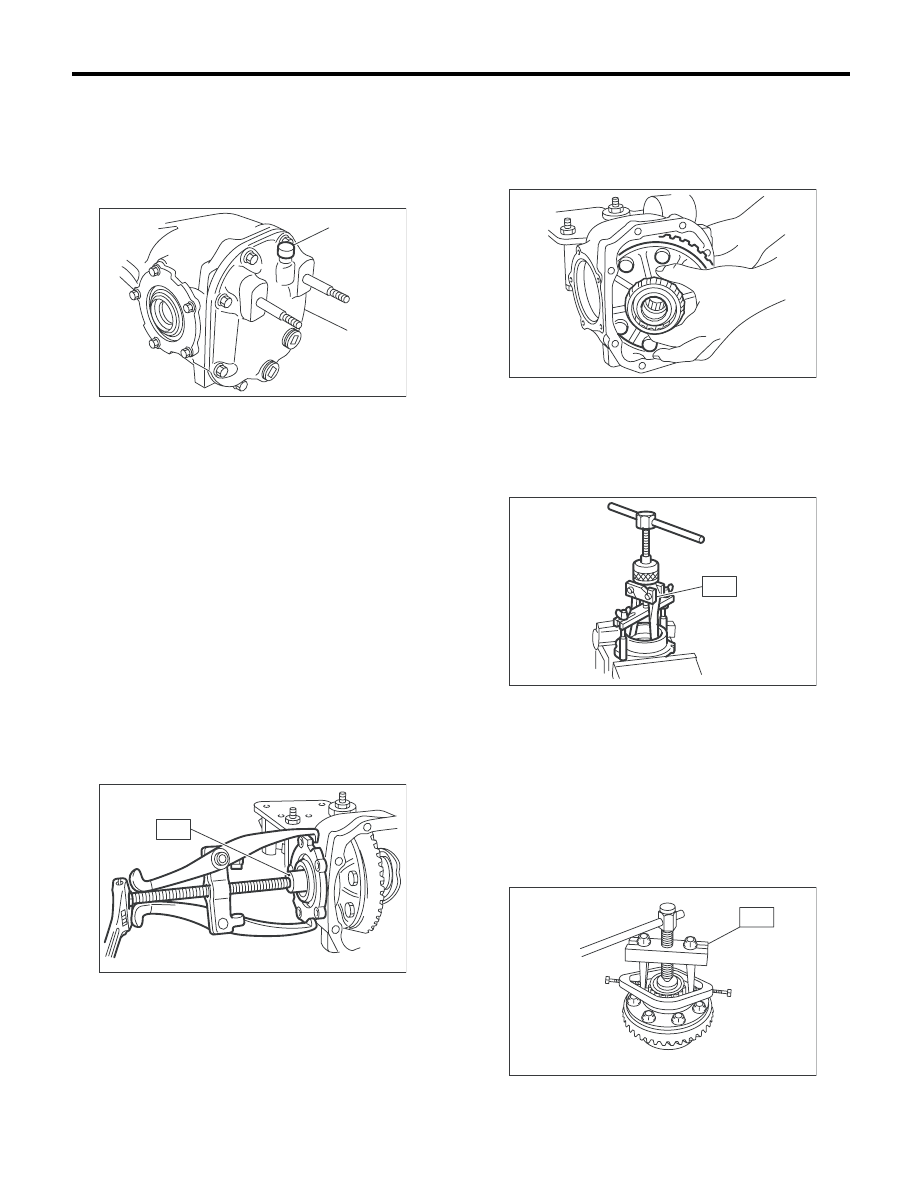

3) Снимите крышку сапуна.

ПРИМЕЧАНИЕ:
• Не снимайте крышку сапуна без необходи-
мости.
• В случае если крышка сапуна снималась, за-
мените ее.

4) Отверните болты, а затем снимите заднюю
крышку.
5) Держатели боковых подшипников должны
располагаться отдельно друг от друга, чтобы
иметь возможность различать правую и левую
стороны. Снимите крепежные болты держате-
ля бокового подшипника, установите специ-
альный инструмент на корпус дифференциала
и с помощью съемника извлеките держатели
правого и левого боковых подшипников.

ПРИМЕЧАНИЕ:
Каждую шайбу, установленную для регулиров-
ки предварительного натяга бокового подшип-
ника, необходимо хранить вместе с соответс-
твующим держателем.
Специальный инструмент
398457700

УСТАНОВОЧНЫЙ НАБОР

6) Извлеките узел корпуса дифференциала из
картера дифференциала.

ПРИМЕЧАНИЕ:
Соблюдайте осторожность, чтобы не допус-
тить ударов зубьев по картеру.

7) При замене бокового подшипника, снимите
наружное кольцо подшипника с держателя бо-
кового подшипника с помощью специального
инструмента.
Специальный инструмент
398527700

УЗЕЛ СЪЕМНИКА

8) Снимите конический подшипник с помощью
специального инструмента.

ПРИМЕЧАНИЕ:
• Не разбирайте детали без необходимости.
• Установите съемник так, чтобы его захват
удерживал кромку конического подшипника.
• Не перепутайте правые и левые обоймы и
конусы подшипников.
Специальный инструмент
18759AA000

УЗЕЛ СЪЕМНИКА

(A) Крышка сапуна

(B) Задняя крышка

(A)

(B)

DI-00489

DI-00064

ST

DI-00065

DI-00066

ST

DI-00316

ST
