FS-28

Таблица общей диагностики

ПЕРЕДНЯЯ ПОДВЕСКА

9. Таблица общей диагностики

A: ПРОВЕРКА

1. НЕПРАВИЛЬНОЕ ПОЛОЖЕНИЕ АВТОМОБИЛЯ ИЛИ НЕПРАВИЛЬНАЯ ВЫСОТА
КОЛЕСНЫХ АРОК

2. НИЗКИЙ КОМФОРТ В ДВИЖЕНИИ

1) Сильный удар при возвратном ходе.
2) Продолжительные колебания автомобиля после переезда кочек и ям.
3) Сильный удар при амортизации.

3. ШУМ

Возможная причина

Способ устранения

(1) Стойкая деформация или повреждение витой пружины

Замените.

(2) Жесткая амортизационная стойка или жесткий амортизатор

Замените.

(3) Установка стойки или амортизатора непредусмотренного типа Замените узлами и деталями нормативных размеров.

(4) Установка витой пружины непредусмотренного типа

Замените узлами и деталями нормативных размеров.

Возможная причина

Способ устранения

(1) Повреждение витой пружины

Замените.

(2) Чрезмерное давление воздуха в шинах

Отрегулируйте.

(3) Ненормативная высота колесных арок

Отрегулируйте или замените витые пружины на новые.

(4) Сбой в работе амортизационной стойки или амортизатора

Замените.

(5) Повреждения или деформация опоры стойки или амортизатора Замените.

(6) Ненормативная длина (максимальная или минимальная) амор-
тизационной стойки или амортизатора

Замените узлами и деталями нормативных размеров.

(7) Чрезмерная деформация или разрушение втулки

Замените.

(8)  Деформация или повреждение отбойника в узле стойки или в
амортизаторе.

Замените.

(9) Утечка масла из амортизационной стойки или амортизатора

Замените.

Возможная причина

Способ устранения

(1) Износ или повреждение деталей амортизационной стойки или
амортизатора

Замените.

(2) Ослабление болта крепления тяги подвески

Затяните с предусмотренным моментом затяжки.

(3) Чрезмерная деформация или разрушение втулки

Замените.

(4) Ненормативная длина (максимальная или минимальная) амор-
тизационной стойки или амортизатора

Замените узлами и деталями нормативных размеров.

(5) Повреждение витой пружины

Замените.

(6) Износ или повреждение шарового шарнира

Замените.

(7) Деформация хомута стабилизатора

Замените.

ЗАДНЯЯ ПОДВЕСКА

RS

Страница

1.

Общие сведения .......................................................................................2

2.

Углы установки колес  .............................................................................8

3.

Задний стабилизатор ...............................................................................9

4.

Задний продольный рычаг  ....................................................................10

5.

Верхний рычаг  ........................................................................................12

6.

Задний амортизатор  ..............................................................................13

7.

Передняя поперечная тяга  ...................................................................15

8.

Задняя поперечная тяга ........................................................................16

9.

Задний подрамник  .................................................................................17

10.

Таблица общей диагностики  .................................................................19

RS-2

Общие сведения

ЗАДНЯЯ ПОДВЕСКА

1. Общие сведения

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Технические характеристики задней подвески
содержатся в разделе “FS”. <См. FS-2, ТЕХНИ-
ЧЕСКИЕ ХАРАКТЕРИСТИКИ, Общие сведе-
ния.>

ПРИМЕЧАНИЕ:
• Имеется возможность регулировки схожде-
ния передних и задних колес и развала пере-
дних колес. Отрегулируйте их, если допуски
развала или схождения превышают техничес-
кие характеристики.
• Другие позиции, указанные в таблице техни-
ческих характеристик, не подлежат регулиров-
ке. Если значения других позиций не соответс-
твуют значениям, указанным в технических ха-
рактеристиках, проверьте детали подвески и
соединительные элементы на предмет дефор-
мации и, в случае неисправности, замените их
на новые.

(1) Переднее направление



A – B = положительное значение: Схождение,
отрицательное: Расхождение

α = Индивидуальные углы схождения

B

A

(1)

FS-00269

RS-3

Общие сведения

ЗАДНЯЯ ПОДВЕСКА

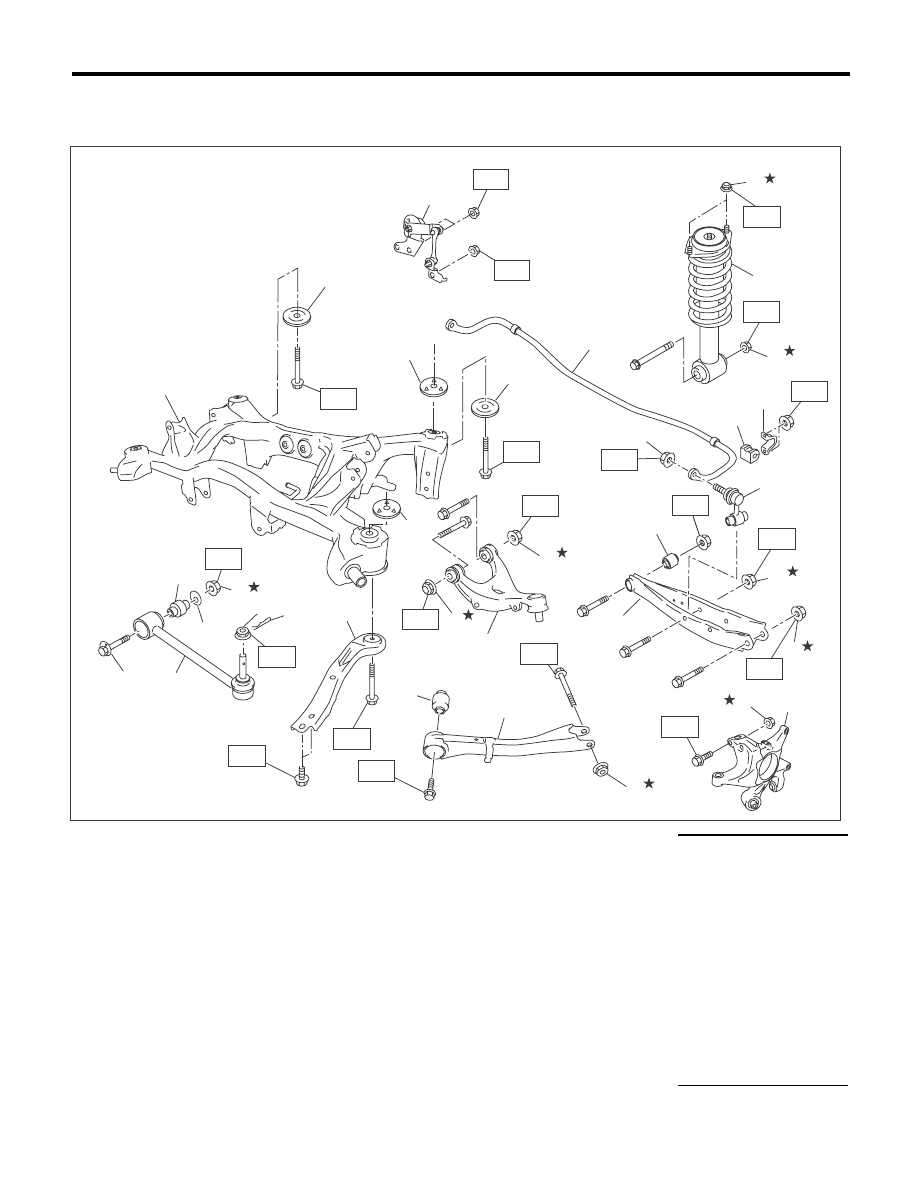

B: УЗЕЛ

1. ЗАДНЯЯ ПОДВЕСКА

(1)

Амортизатор

(15)

Опорная пластина переднего подрамника

Момент затяжки: Нм
(кгс-м, фунт-сила-фут)

(2)

Самоконтрящаяся гайка

(16)

Задний подрамник

T1: 7,5 (0,76, 5,5)

(3)

Задний стабилизатор

(17)

Стопорный диск заднего подрамника
(Нижний)

T2: 30 (3,1, 22,4)

(4)

Втулка стабилизатора

T3: 40 (4,1, 29,5)

(5)

Хомут стабилизатора

(18)

Регулировочный болт

Т4: 45 (4,6, 33,2)

(6)

Тяга стабилизатора

(19)

Регулировочная шайба

Т5: 60 (6,1, 44)

(7)

Задняя поперечная тяга

(20)

Втулка задней поперечной тяги

Т6: 70 (7,1, 51,6)

(8)

Основание задней ступицы

(21)

Фланцевая гайка

Т7: 90 (9,2, 66,4)

(9)

Верхний рычаг

(22)

Задний датчик высоты автомобиля (толь-
ко модели с системой автоматической ре-
гулировки уровня светового пучка фар)

T8: 100 (10,2, 73,8)

(10)

Продольный рычаг

T9: 120 (12,2, 89)

(11)

Втулка продольного рычага

T10: 150 (15,3, 111)

(12)

Передняя поперечная тяга

(23)

Стопорный диск заднего подрамника
(Нижний)

T11: 200 (20,4, 148)

(13)

Втулка передней поперечной тяги

(14)

Пружинный шплинт

(21)

(3)

(4)

(5)

(16)

(17)

(15)

T6

T7

T7

T7

T11

T11

T3

T4

T4

(1)

(2)

T2

(2)

T9

(18)

(12)

(14)

(19)

(13)

T5

T8

(2)

(11)

(10)

(20)

(6)

(8)

(2)

(21)

(2)

(2)

T10

T10

(2)

T9

(2)

(2)

(9)

(7)

(17)

T11

(23)

RS-00249

T1

T1

(22)

T9

(23)
