FS-20

Передний рычаг

ПЕРЕДНЯЯ ПОДВЕСКА

B: УСТАНОВКА

1) При помощи специального инструмента уста-
новите резьбовую шпильку.
ST

20299AG020

ГОЛОВКА КЛЮЧА
ШПИЛЬКИ

Момент затяжки:

110 Нм (11,2 кгс-м, 81,1 фунт-сила-фут)

2) Временно закрепите передний рычаг к попе-
речной балке новыми болтами и самоконтря-
щимися гайками.
3) Закрепите передний рычаг на кузове, а за-
тем, используя новые болты и самоконтрящие-
ся гайки, установите опорную пластину.

Момент затяжки:

Опорная пластина к переднему рычагу:

110 Нм (11,2 кгс-м, 81,1 фунт-сила-фут)

Опорная пластина к кузову:

150 Нм (15,3 кгс-м, 110,6 фунт-сила-фут)

4) Установите шаровой шарнир в поворотный
кулак.

Момент затяжки:

50 Нм (5,1 кгс-м, 36,9 фунт-сила-фут)

5) Установите стабилизатор. <См. FS-16, УС-
ТАНОВКА, Передний стабилизатор.>
6) Установите передний датчик высоты авто-
мобиля (модели с автоматической регулиров-
кой уровня светового пучка фар, только с ле-
вой стороны).

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

7) Установите разъем переднего датчика вы-
соты автомобиля (модели с автоматической
регулировкой уровня светового пучка фар,
только с левой стороны).
8) Установите передние колеса.
9) Опустите автомобиль с подъемника и затя-
ните болт, крепящий передний рычаг к попе-
речной балке, причем колеса должны нахо-
диться в полном контакте с грунтом, а масса
автомобиля должна соответствовать снаря-
женной.

Момент затяжки:

95 Нм (9,7 кгс-м, 70,1 фунт-сила-фут)

10) Присоедините провод массы к аккумуля-
тору.
11) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
12) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар (модели с автоматической ре-
гулировкой уровня светового пучка фар).
<См. LI-16, ПРОЦЕДУРА, Система автоматичес-
кой регулировки уровня светового пучка фар.>

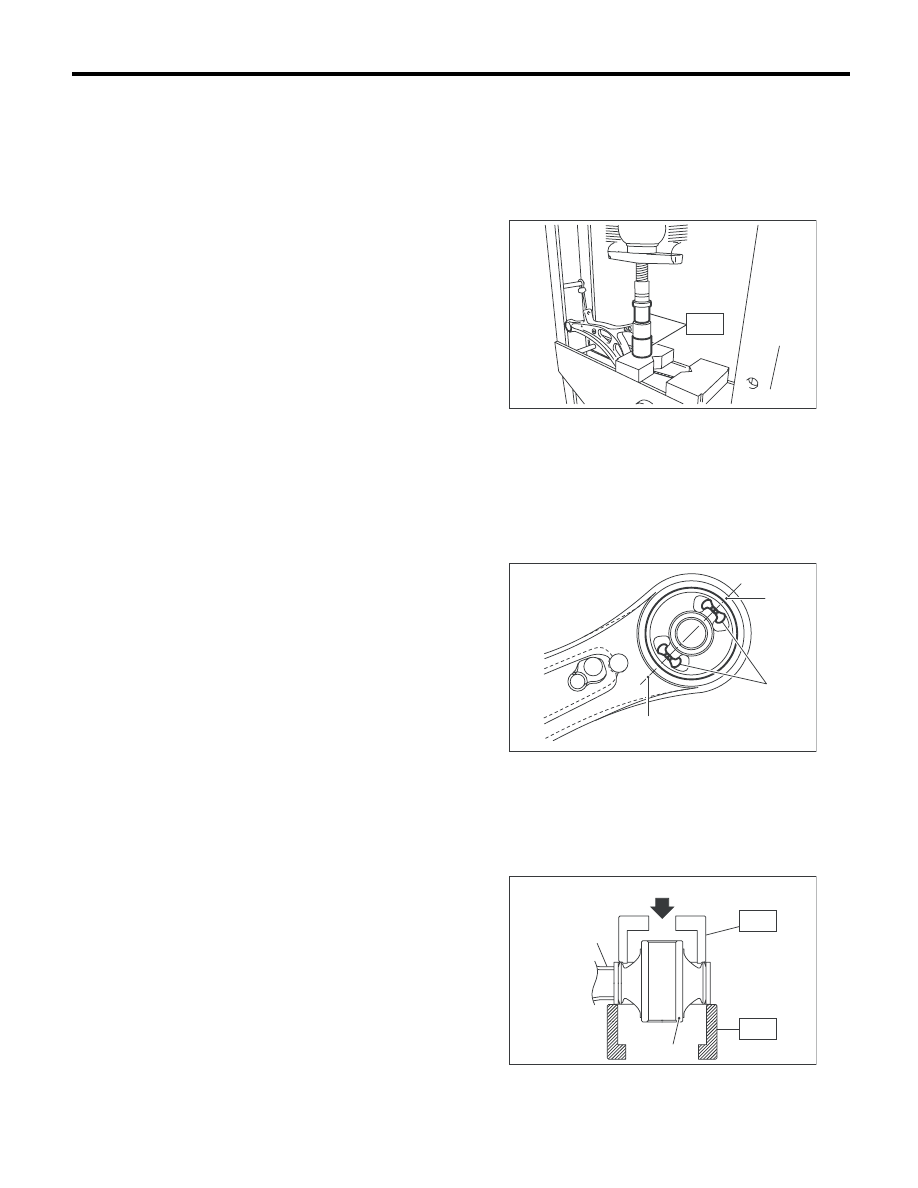

C: РАЗБОРКА

1. ПЕРЕДНЯЯ ВТУЛКА

С помощью специального инструмента и пресса
снимите переднюю втулку.
ST

927680000

КОМПЛЕКТ ДЛЯ СНЯТИЯ И
УСТАНОВКИ

2. ЗАДНЯЯ ВТУЛКА

1) Нанесите на передний рычаг метку совме-
щения, соответствующую центру углубленной
части задней втулки.

ОСТОРОЖНО:
При установке втулки всегда наносите метки
совмещения для определения ее положения.

2) С помощью специального инструмента и
пресса снимите заднюю втулку.
ST1

20299AG000

СЪЕМНИК

ST2

20299AG010

ОСНОВАНИЕ

(1) Нанесите метку совмещения
(2) Углубленная часть

(1) Пресс
(2) Передний рычаг
(3) Задняя втулка

FS-00110

ST

FS-00111

(1)

(2)

(1)

FS-00126

(1)

(2)

(3)

ST2

ST1

FS-21

Передний рычаг

ПЕРЕДНЯЯ ПОДВЕСКА

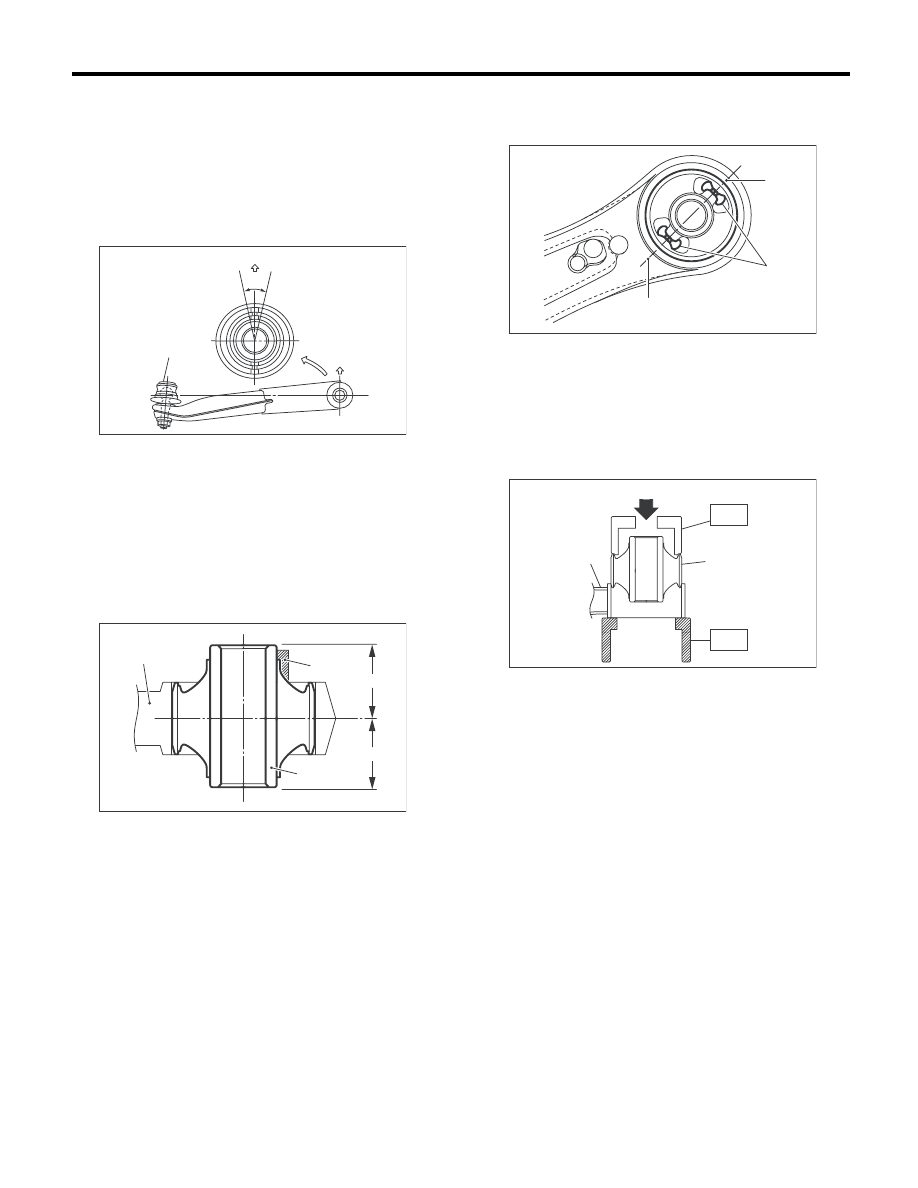

D: СБОРКА

1. ПЕРЕДНЯЯ ВТУЛКА

Производите сборку в порядке, обратном по-
рядку разборки.

ОСТОРОЖНО:
Установите переднюю втулку в надлежа-
щем направлении, как показано на рисунке.

2. ЗАДНЯЯ ВТУЛКА

1) Установите заднюю втулку более длинным
внутренним цилиндром вверх, более коротким
вниз, а выступающую часть назад, как это по-
казано на рисунке.

2) Совместите центр углубленной части задней
втулки с меткой совмещения на переднем ры-
чаге.

3) С помощью специального инструмента и
пресса установите заднюю втулку.
ST1

20299AG000

СЪЕМНИК

ST2

20299AG010

ОСНОВАНИЕ

E: ПРОВЕРКА

1) Проверьте передний рычаг на предмет пов-
реждений или трещин и отремонтируйте или
замените его при выявлении дефектов.
2) Проверьте втулку на предмет трещин, чрез-
мерной усталости и повреждений.

(1) Расположите втулку по центру шарового шарнира.

(2) Шаровой шарнир

(3)

±3°

(1) Передний рычаг

(2) Внутренний цилиндр втулки

(3) Длинная часть

(4) Короткая часть

(5) Выступающая часть

FS-00263

(1)

(2)

(3)

FS-00113

(2)

(1)

(3)

(4)

(5)

(1) Метка совмещения

(2) Углубленная часть

(1) Пресс

(2) Передний рычаг

(3) Задняя втулка

FS-00111

(1)

(2)

(1)

FS-00127

(1)

(2)

(3)

ST2

ST1

FS-22

Передняя стойка

ПЕРЕДНЯЯ ПОДВЕСКА

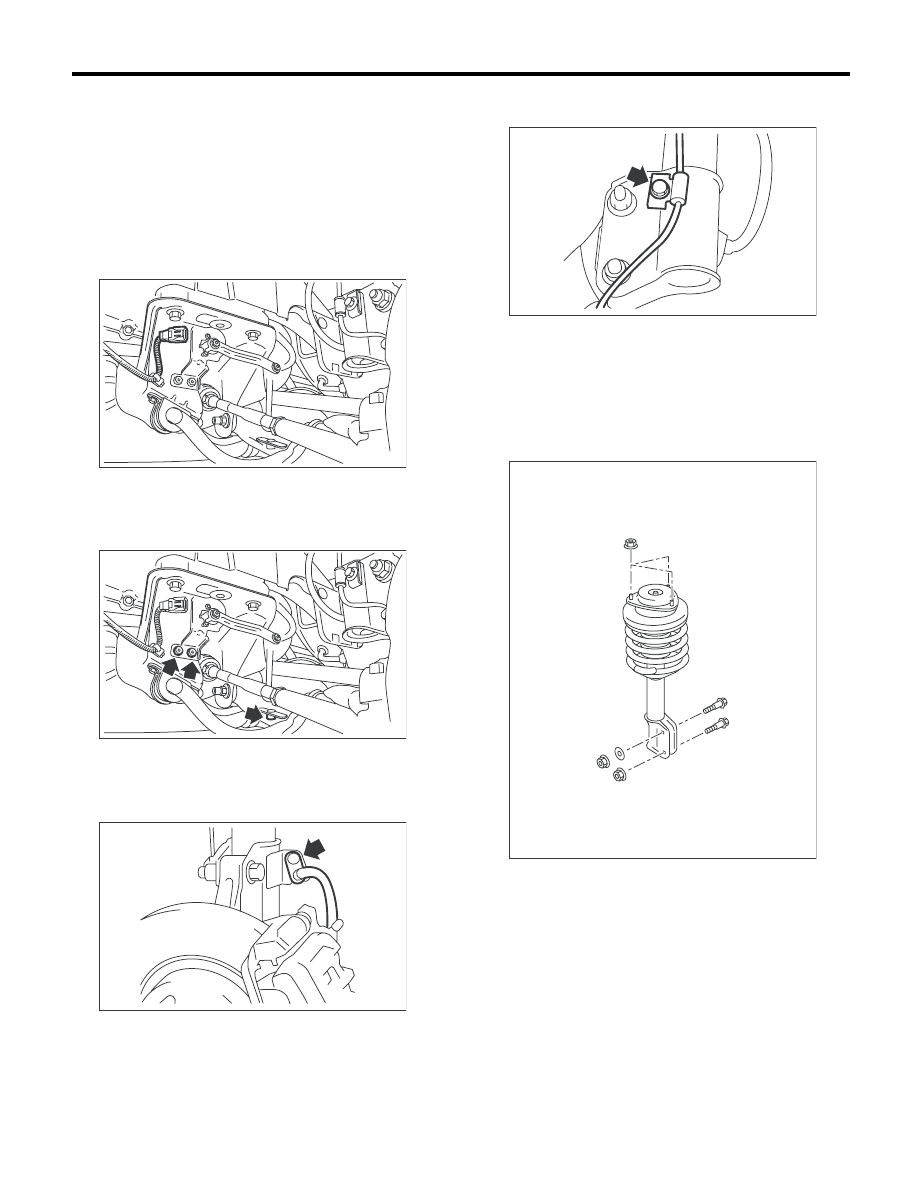

7. Передняя стойка

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль и снимите передние
колеса.
3) Отсоедините разъем переднего датчика вы-
соты автомобиля. (модели с автоматической
регулировкой уровня светового пучка фар,
только с левой стороны)

4) Снимите передний датчик высоты автомо-
биля. (модели с автоматической регулировкой
уровня светового пучка фар, только с левой
стороны)

5) Нанесите метки совмещения на болт регули-
ровки развала и стойку.
6) Снимите со стойки болт, крепящий тормоз-
ной шланг.

7) Снимите болт, крепящий жгут проводов дат-
чика скорости колеса системы ABS.

8) Снимите два болта, крепящих поворотный
кулак к стойке.

ПРИМЕЧАНИЕ:
Удерживая на месте головку регулировочного
болта, ослабляйте самоконтрящуюся гайку.
9) Отверните три гайки, крепящие основание
стойки к кузову.

LI-00672

LI-00673

FS-00037

FS-00038

FS-00039

FS-23

Передняя стойка

ПЕРЕДНЯЯ ПОДВЕСКА

B: УСТАНОВКА

1) Установите основание стойки в ее верхней
части на кузов и затяните его новыми самокон-
трящимися гайками.

Момент затяжки:

20 Нм (2,0 кгс-м, 14,5 фунт-сила-фут)

2) Совместите метки совмещения на болту ре-
гулировки развала и стойке.
Используя новые самоконтрящиеся гайки, ус-
тановите стойку на поворотный кулак.

ПРИМЕЧАНИЕ:
Удерживая головку регулировочного болта, за-
тяните самоконтрящуюся гайку.

Момент затяжки:

175 Нм (17,8 кгс-м, 129 фунт-сила-фут)

3) Закрепите жгут проводов датчика скорости
колеса системы ABS на стойке.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

4) Установите болты, крепящие тормозной
шланг на стойке.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

5) Установите передний датчик высоты авто-
мобиля. (модели с автоматической регулиров-
кой уровня светового пучка фар, только с ле-
вой стороны)

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

6) Установите разъем переднего датчика вы-
соты автомобиля. (модели с автоматической
регулировкой уровня светового пучка фар,
только с левой стороны)
7) Установите передние колеса.
8) Присоедините провод массы к аккумулятору.
9) Проверьте углы установки колес и отрегули-
руйте при необходимости.
10) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (модели с автоматической
регулировкой уровня светового пучка фар)
<См. LI-16, ПРОЦЕДУРА, Система автомати-
ческой регулировки уровня светового пучка
фар.>

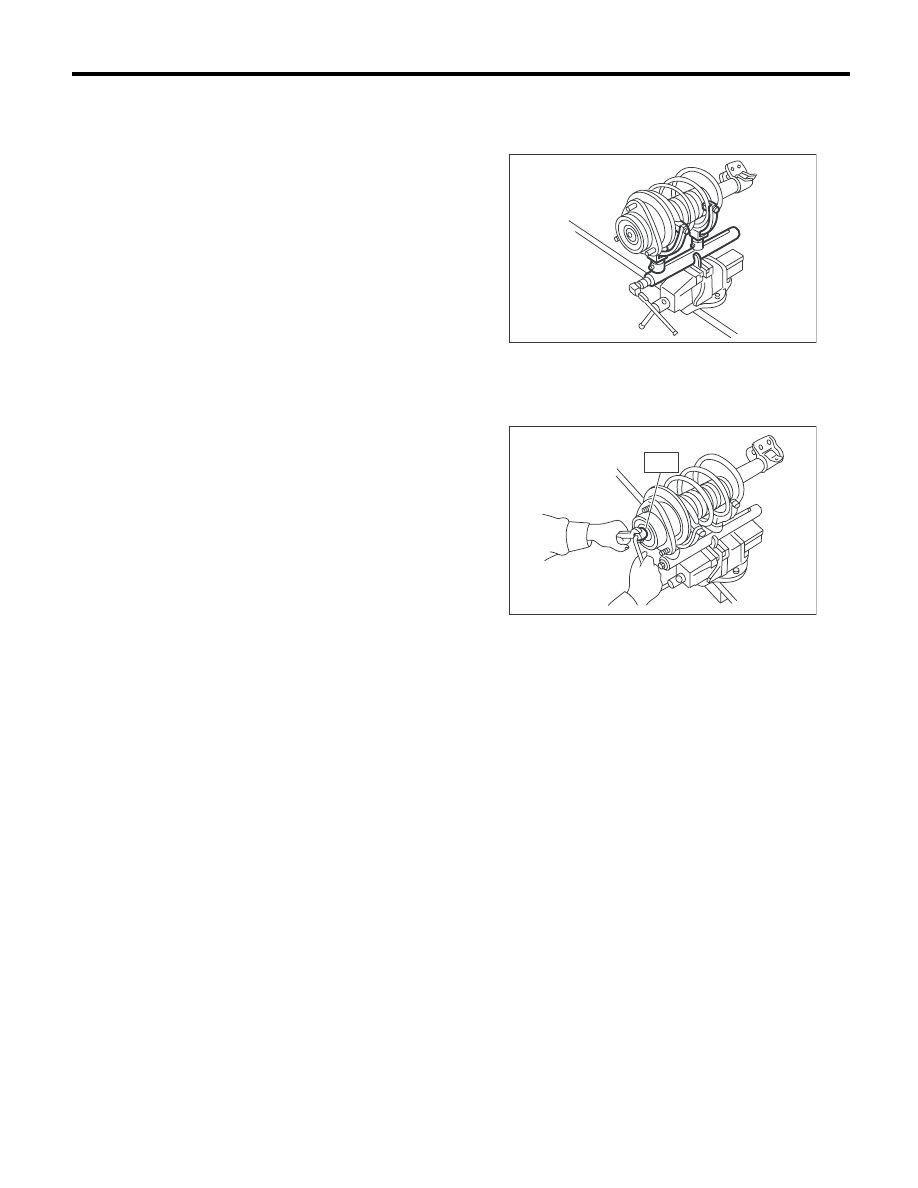

C: РАЗБОРКА

1) Сожмите пружину используя приспособле-
ние для сжатия витой пружины.

2) С помощью специального инструмента сни-
мите самоконтрящуюся гайку.
ST

20399AG000 ГОЛОВКА ДЛЯ МОНТАЖА

ОПОРЫ СТОЙКИ

3) Снимите со стойки опору стойки и верхнее
гнездо пружины.
4) Снимите спиральную пружину постепенно
уменьшая силу сжатия приспособления.
5) Снимите пылезащитный чехол и пружину от-
бойника.

FS-00040

FS-00041

ST
