CL-6

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

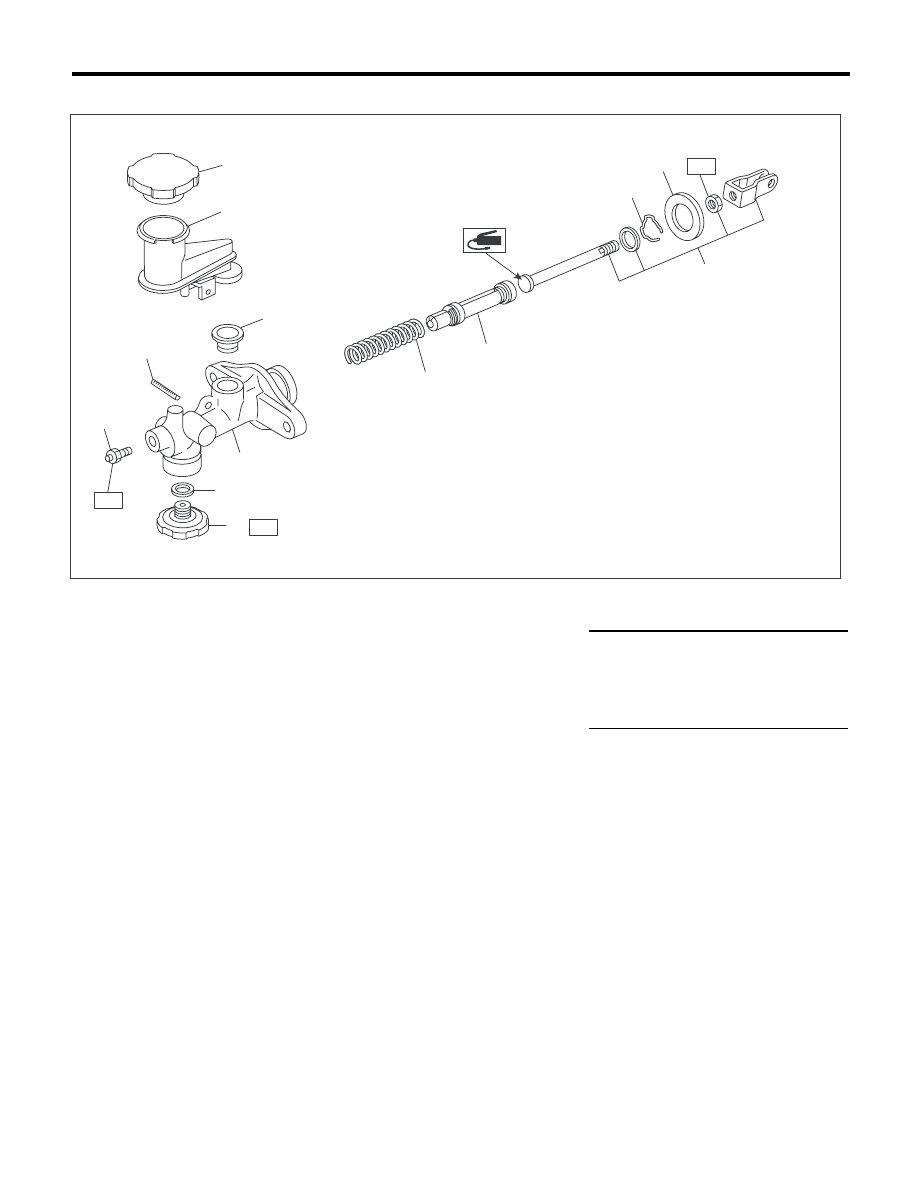

3. ГЛАВНЫЙ ЦИЛИНДР

(1)

Крышка расширительного бачка

(7)

Прокладка

(13)

Вентиляционный винт

(2)

Расширительный бачок

(8)

Возвратная пружина





(3)

Сальник

(9)

Поршень

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(4)

Прямой штифт

(10)

Узел нажимного штока

T1: 7,8 (0,8, 5,8)

(5)

Главный цилиндр

(11)

Стопорное кольцо поршня

T2: 10 (1,0, 7,4)

(6)

Демпфер сцепления

(12)

Опора

T3: 46,6 (4,8, 34,4)

CL-00559

(1)

(2)

(3)

(4)

(5)

(7)

(6)

T3

T2

(8)

(9)

(10)

(11)

(12)

T1

(13)

CL-7

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

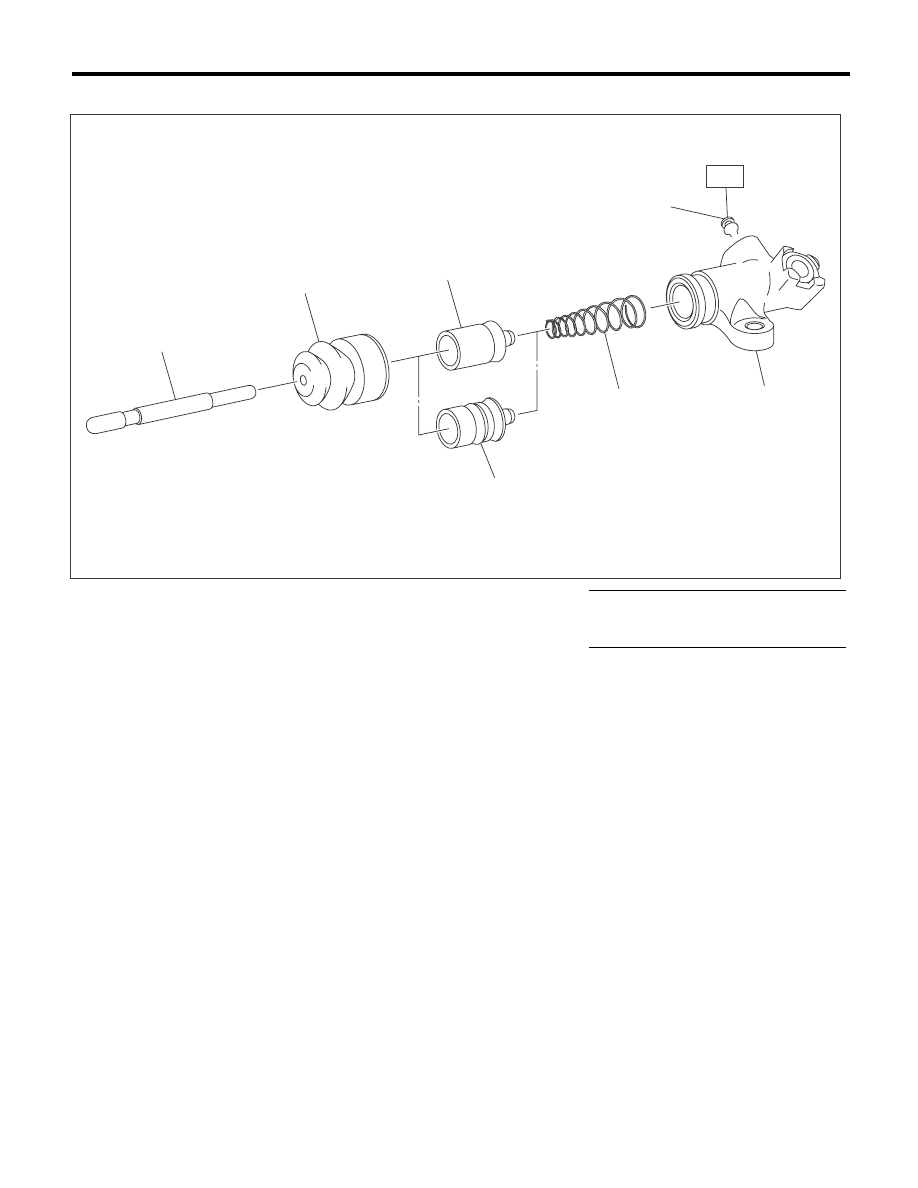

4. РАБОЧИЙ ЦИЛИНДР

(1)

Шток толкателя

(5)

Пружина поршня

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Пыльник

(6)

Рабочий цилиндр

T: 7,8 (0,8, 5,8)

(3)

Поршень (модель без турбонад-
дува двигателя)

(7)

Вентиляционный винт





(4)

Поршень (модель с турбонадду-
вом двигателя)









CL-00491

T

(6)

(5)

(3)

(2)

(1)

(4)

(7)

CL-8

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

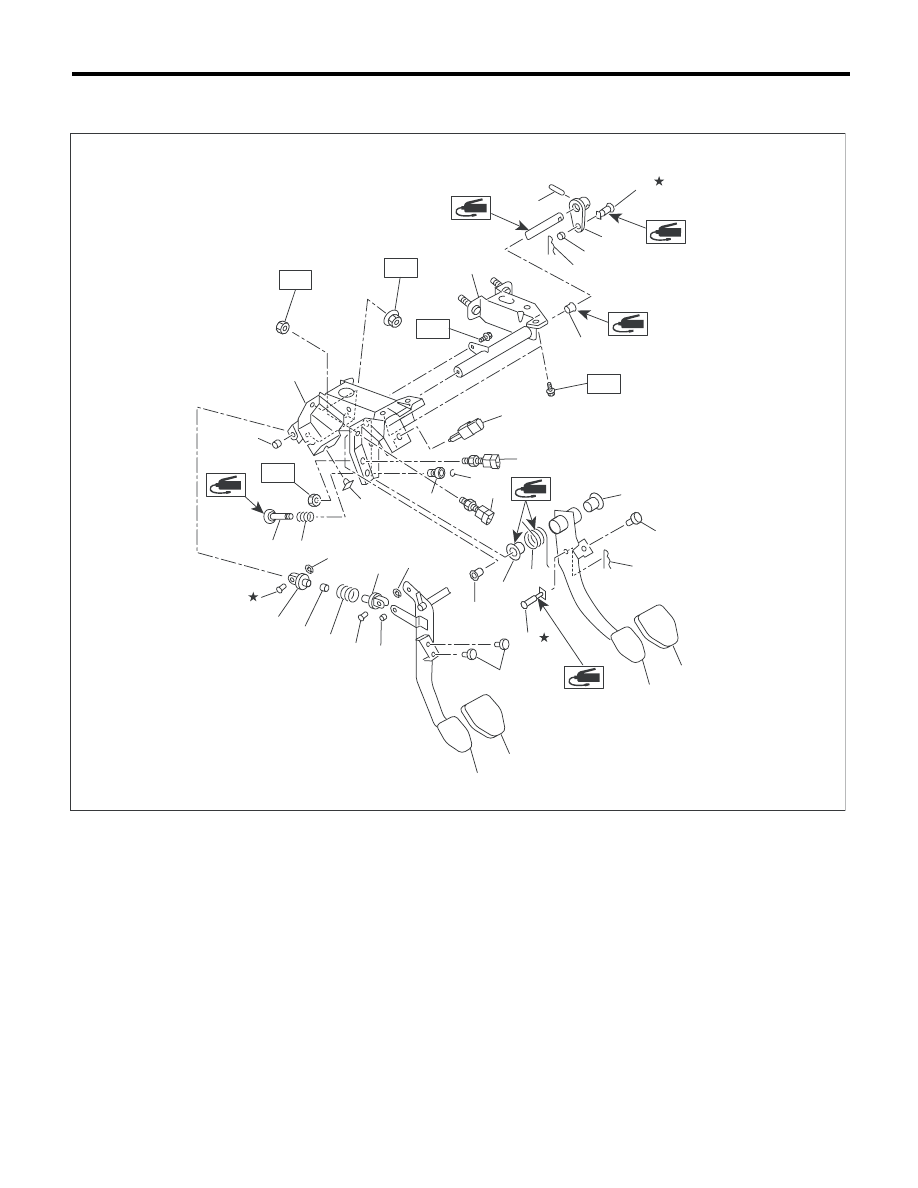

5. ПЕДАЛЬ СЦЕПЛЕНИЯ

• Модель с левосторонним управлением

CL-00560

(7)

(7)

(7)

T1

T1

T2

T2

T2

(26)

(11)

(11)

(4)

(2)

(3)

(25)

(23)

(22)

(21)

(27)

(20)

(1)

(1)

(1)

(2)

(2)

(6)

(9)

(10)

(11)

(12)

(15)

(16)

(17)

(19) (18)

(14)

(13)

(14)

(5)

(2)

(8)

(4)

(24)

CL-9

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

(1)

Стопор

(13)

Вспомогательный шток А

(23)

Выключатель стоп-сигналов

(2)

Втулка

(14)

Зажим

(24)

Кронштейн педали

(3)

Пружинный штифт

(15)

Вспомогательная пружина

(25)

Кронштейн главного цилиндра
сцепления

(4)

Пружинный шплинт

(16)

Вспомогательная втулка

(26)

Рычаг

(5)

Накладка педали тормоза

(17)

Вспомогательный шток В

(27)

Датчик нажатия педали сцеп-
ления (Блокировка стартера)

(6)

Педаль тормоза

(18)

Пружина S



(7)

Штифт с головкой и отверс-
тием под шплинт

(19)

Шток S

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(8)

Пружина педали тормоза

(20)

Втулка S

T1: 8 (0,8, 5,8)

(9)

Накладка педали сцепления

(21)

Зажим

T2: 18 (1,8, 13,3)

(10)

Педаль сцепления

(22)

Датчик нажатия педали сцепления
(Модель с системой круиз-контроля)

(11)

Втулка С

(12)

Штифт сцепления с отверс-
тием под шплинт
