4AT-50

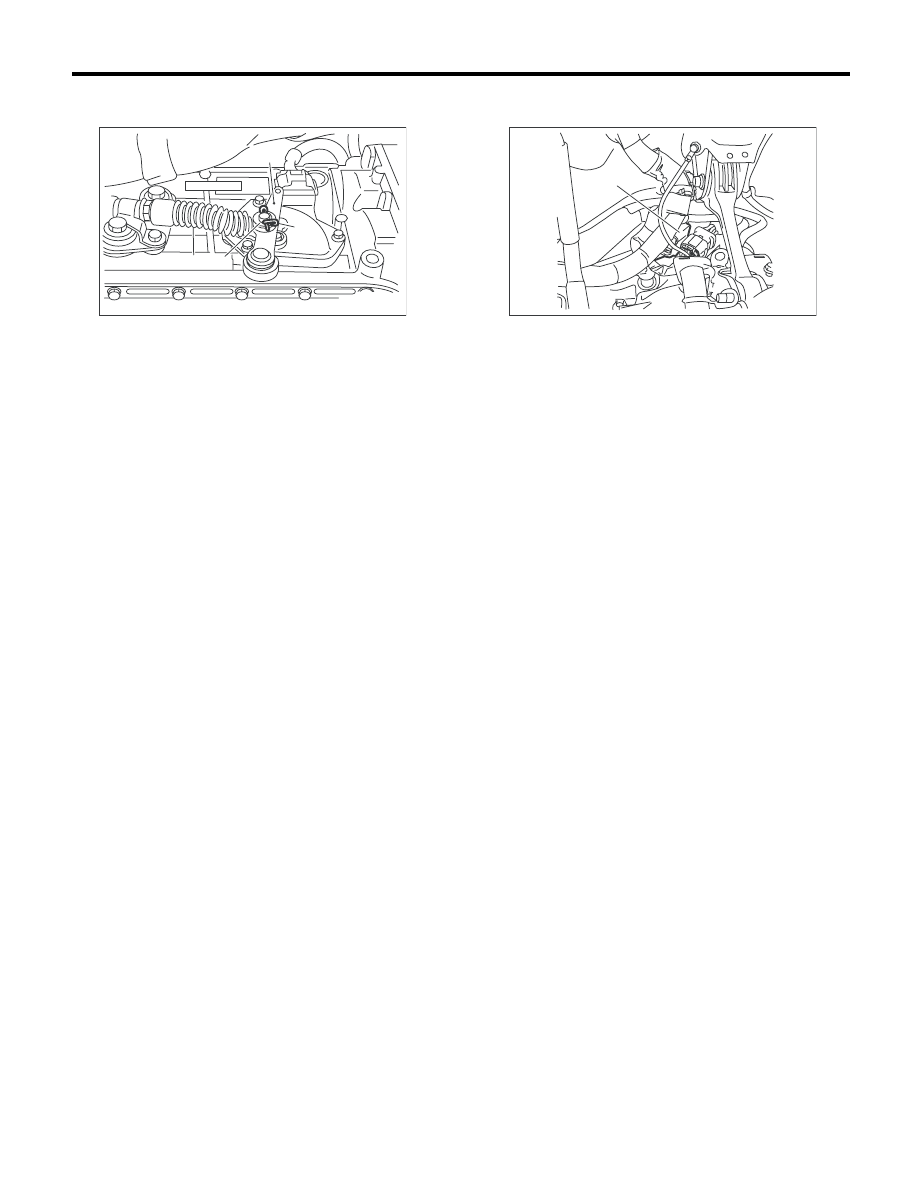

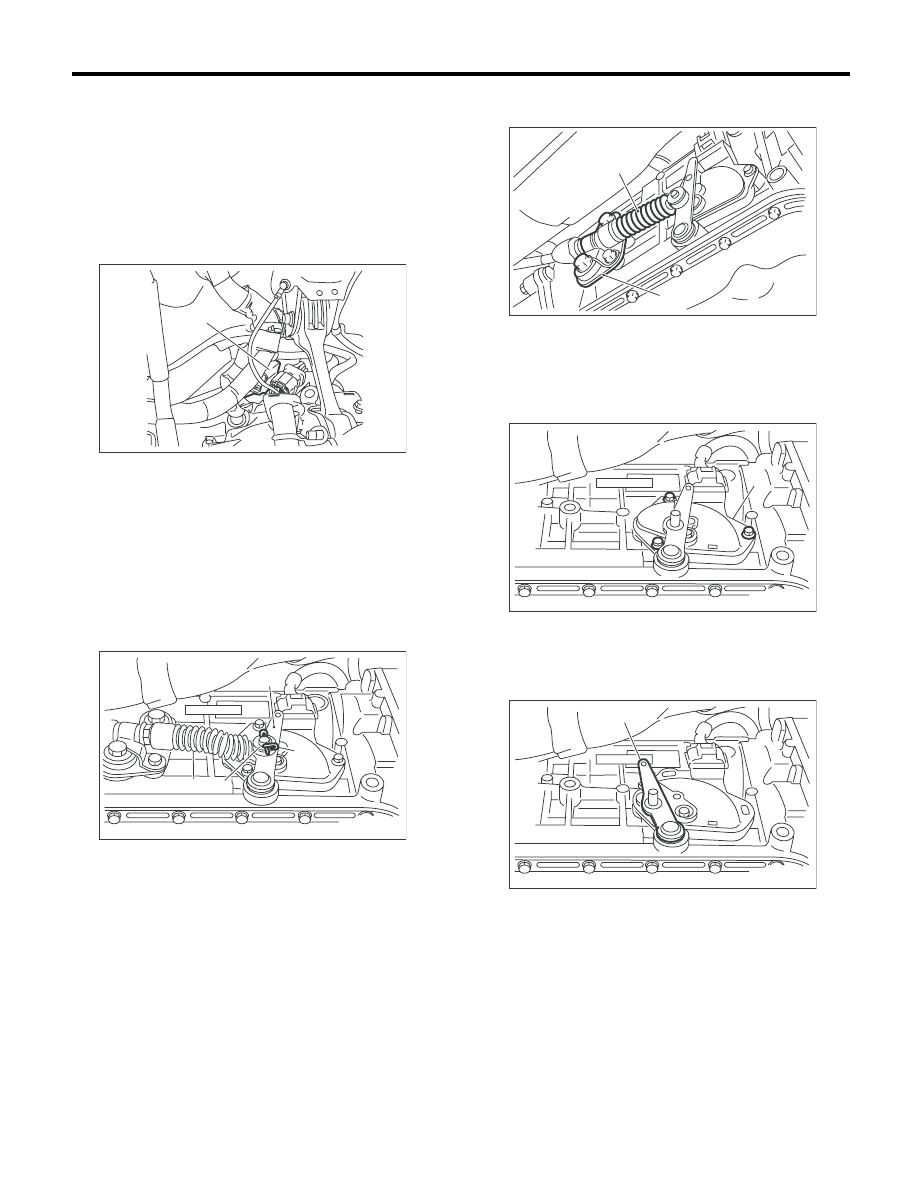

Выключатель блокиратора
АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

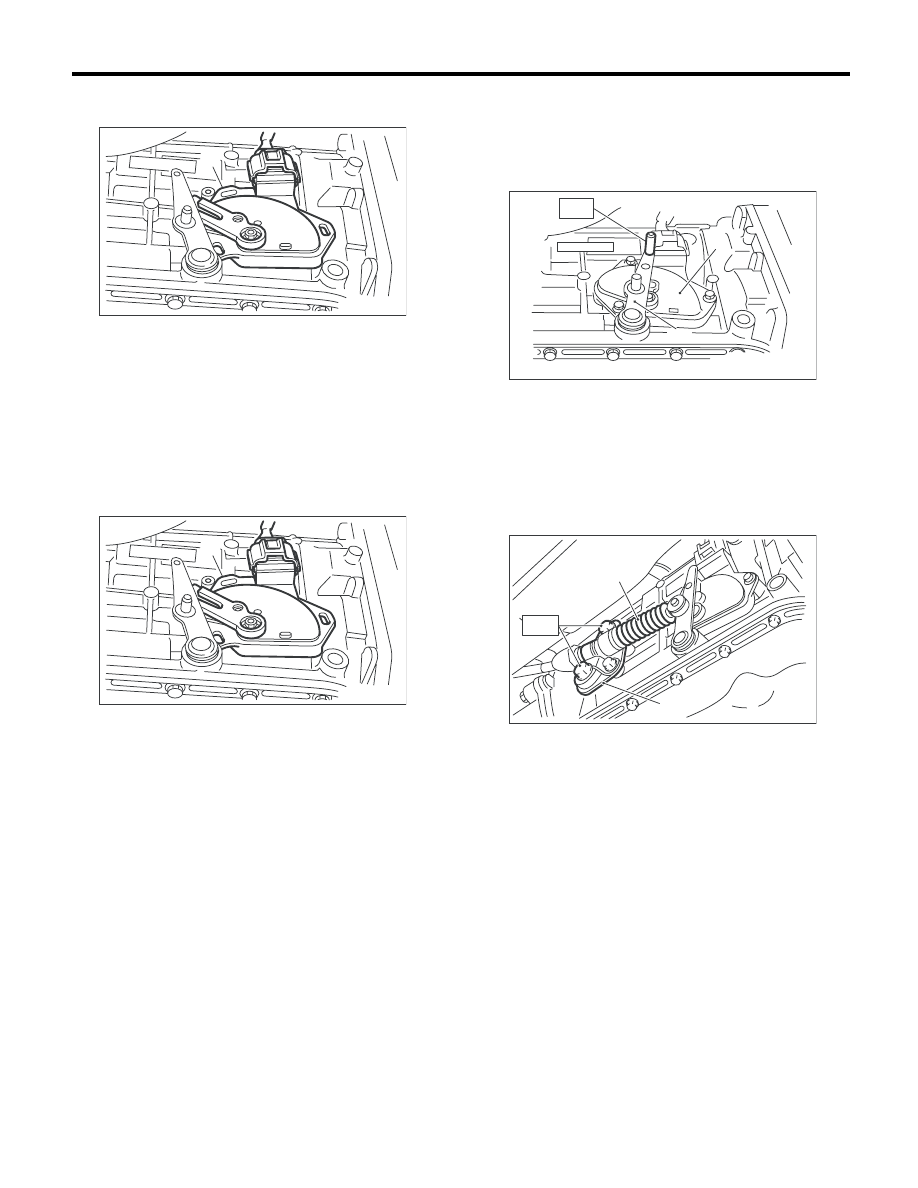

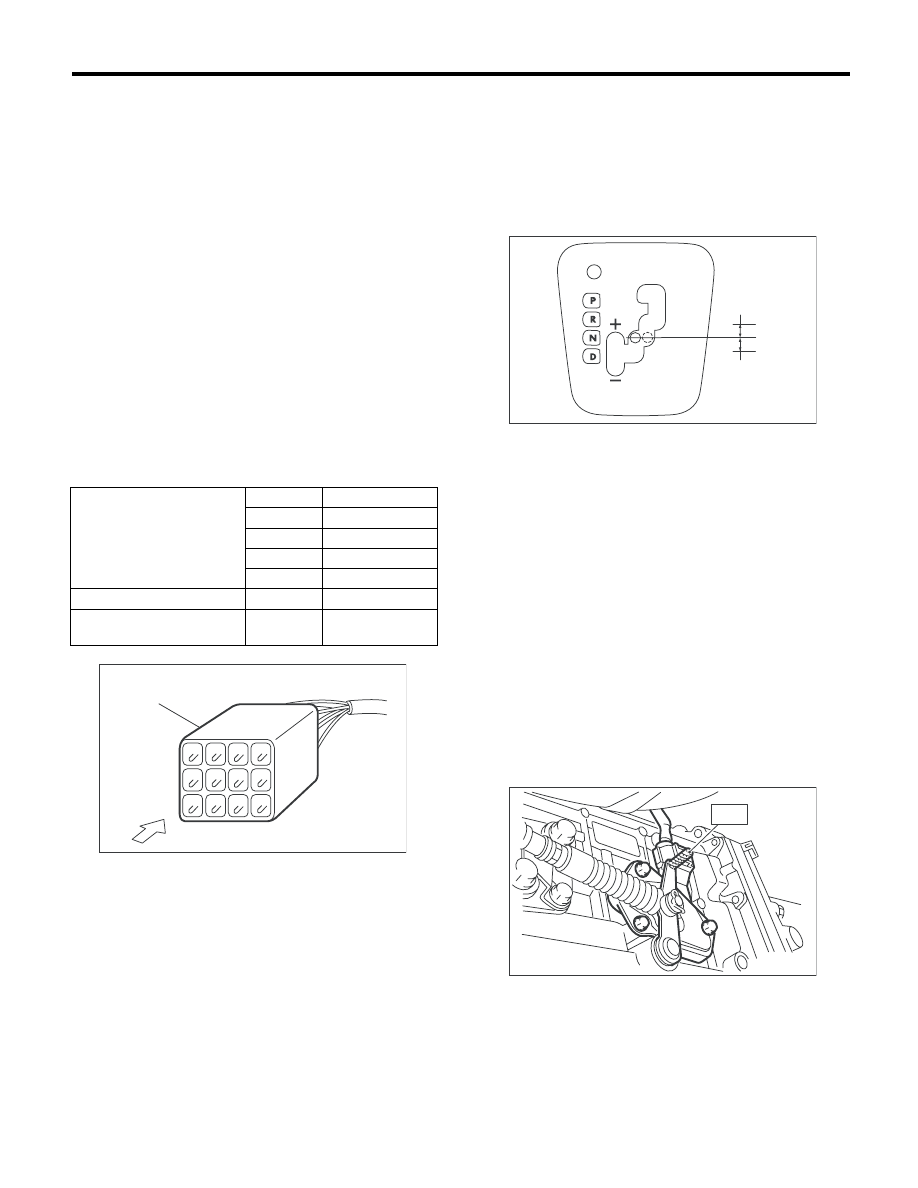

13.Выключатель блокиратора
A: ПРОВЕРКА
Если управляемость автомобиля или работа
двигателя стартера не соответствуют норме,
сначала проверьте сцепление вала на предмет
неправильной работы. Если тяги переключе-
ния исправны, проверьте выключатель блоки-
ратора.
1) Отсоедините разъем выключателя блокира-
тора.
2) Проверьте проводимость в цепях выключа-
теля блокиратора, переводя рычаг селектора
во все положения.
ПРИМЕЧАНИЕ:
• Одновременно проверьте отсутствие прово-
димости в цепи зажигания при установке рыча-
га селектора в диапазоны “R” и “D”.
• Если выключатель блокиратора не работа-
ет, проверьте контакт в разъеме со стороны
трансмиссии.
3) Проверьте проводимость в равных точках,
когда рычаг селектора наклонен на 1,5° в обо-
их направлениях от положения “N”.
Если в цепи наблюдается проводимость толь-
ко в одном направлении или в других точках,
отрегулируйте выключатель блокиратора.
<См. 4AT-50, РЕГУЛИРОВКА. Выключатель
блокиратора.>
4) Повторите указанные выше проверки в дру-
гих диапазонах передач. Если есть отклонения,
отрегулируйте трос рычага селектора. <См. CS-
41, РЕГУЛИРОВКА, Трос рычага селектора.>
B: РЕГУЛИРОВКА
1) Установите рычаг селектора в положение
“N”.
2) Ослабьте три болта крепления выключате-
ля блокиратора.
3) Вставьте специальный инструмент в макси-
мально вертикальном положении в отверстия
в рычаге выключателя блокиратора и корпусе
выключателя.
ST
499267300
СТОПОРНЫЙ ШТИФТ
4) Затяните три болта выключателя блокира-
тора.
Момент затяжки:
3,4 Нм (0,3 кгс-м, 2,5 фунт-сила-фут)
5) Повторите проверку выключателя блокира-
тора. Если состояние выключателя блокиратора
определено как “неисправное”, замените его.
Сигнал к TCM
Диапазон
Номер контакта
P
4 — 3
R
4 — 2
N
4 — 1
D
4 — 8
Цепь зажигания
P/N
12 — 11
Цепь фонарей заднего
хода
R
10 — 9
(A) Разъем выключателя блокиратора
AT-00030
( 4 ) ( 3 ) ( 2 ) ( 1 )
( 5 )
( 6 )
( 7 )
( 8 )
( 9 )
(10)
(11)
(12)
(A)
(A) Проводимости нет.
(B) Проводимость есть.
(C) 1,5°
AT-04578
(A)
(A)
(C)
(B)
S T
AT-00032
