Subaru Impreza (2008 год). Руководство - часть 315
EN(H4DOTC)(diag)-160
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
AM:КДН P0328 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА
ДЕТОНАЦИИ 1 (БАНК 1 ИЛИ ЕДИНСТВЕННЫЙ ДАТЧИК)
УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Плохие ходовые характеристики.
• Возникает детонация.
ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H4DOTC)(diag)-54, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H4DOTC)(diag)-46, ПОРЯДОК РАБОТЫ, Режим проверки.>

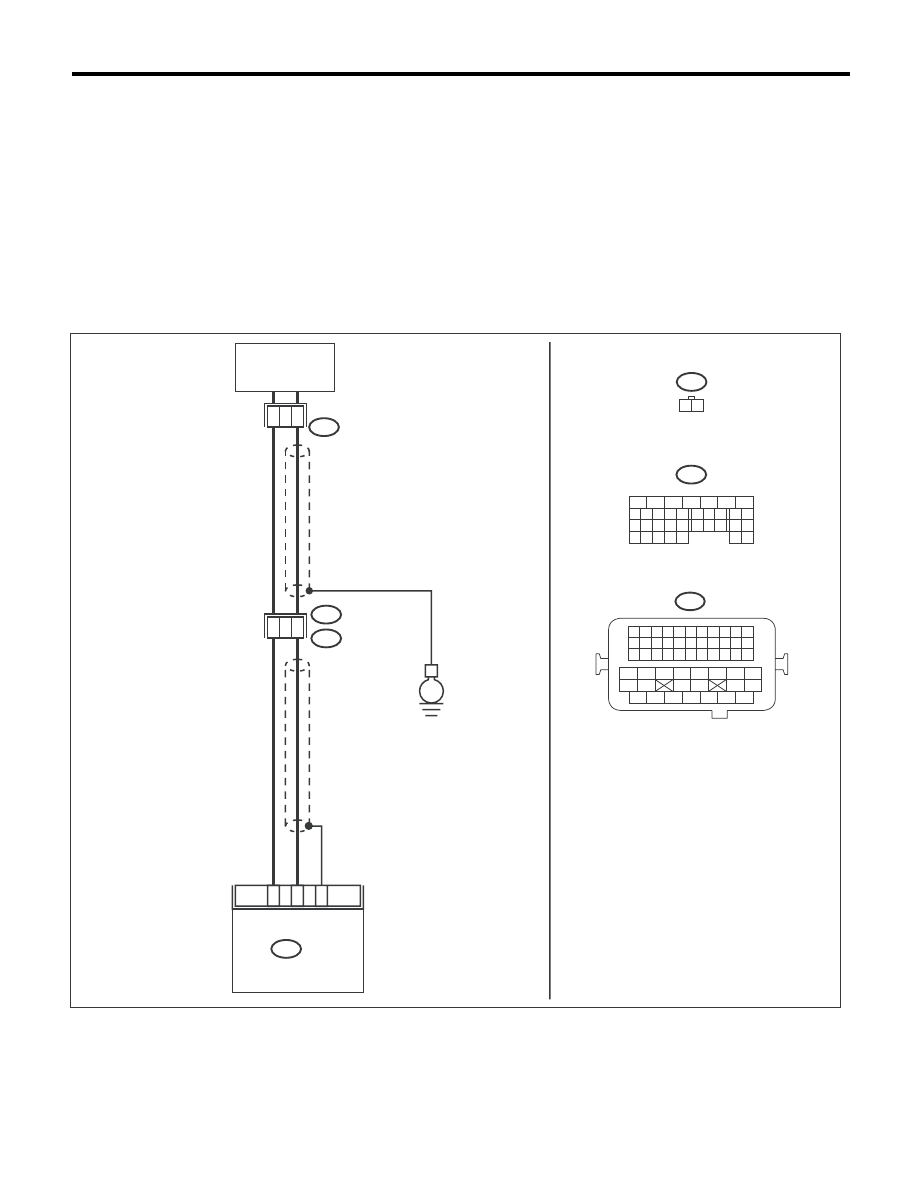

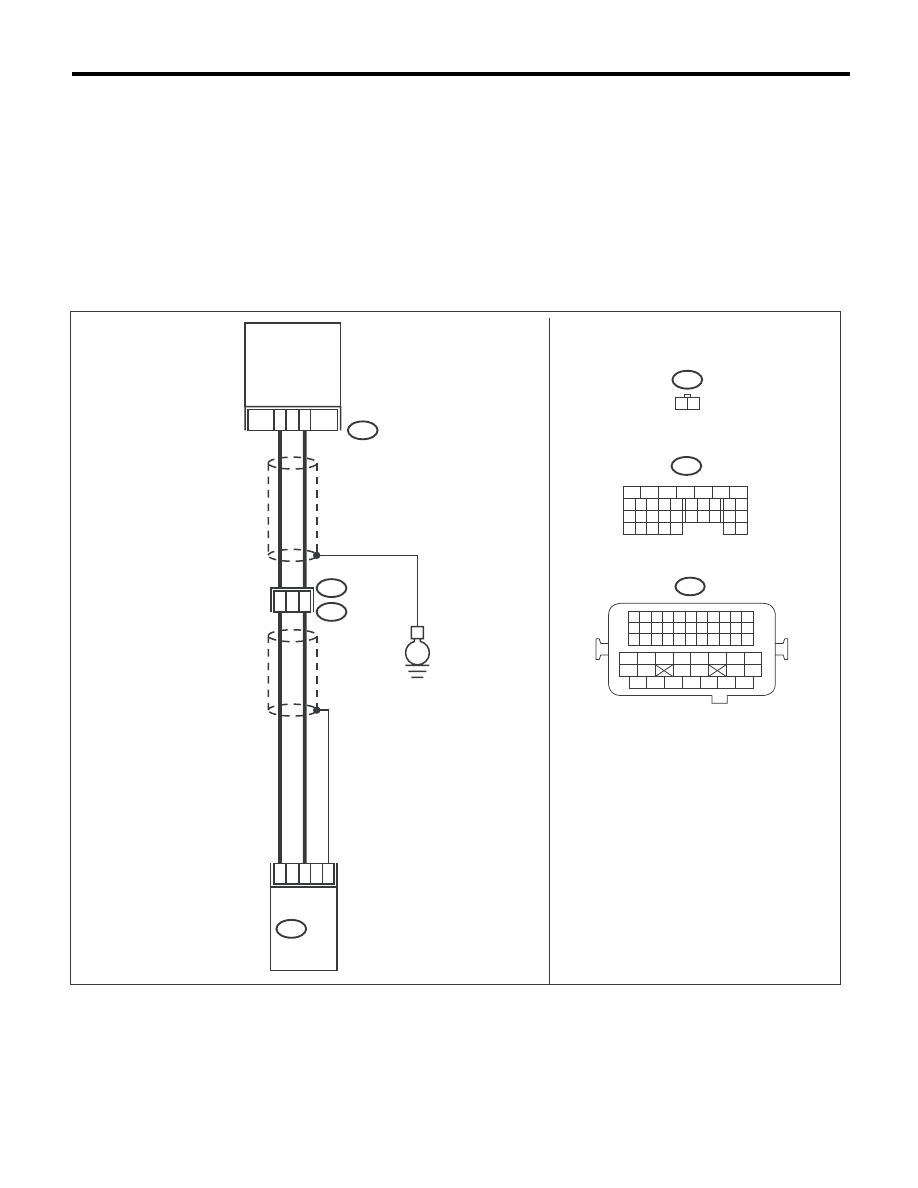

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
EN-05856
15
25
29
1
2
4
6
ECM
B134
B21
E2
E14
E
ДАТЧИК
ДЕТОНАЦИИ
E14
B134
5
6
7
8
2
1
9
4
3
10
24
22 23
25
11 12 13 14 15
26 27
28
16 17
18 19 20 21
33 34
29
32
30 31
1 2
B21
1 2 3 4
12 13 14 15
5 6 7 8
16 17 18 19
9 10 11
20 21 22
23 24 25 26 27 28 29 30 31 32 33
