ME(H4DOTC)-92

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

6) Расточка и хонингование

(1) Если какое-либо из измеренных значе-
ний конусности, отклонения от окружности
или зазора между поршнем и цилиндром
выходит за пределы номинального значе-
ния, либо имеется какое-либо повреждение
стенки цилиндра, расточите его для исполь-
зования ремонтного размера поршня.

ОСТОРОЖНО:
Если какой-либо цилиндр нуждается в рас-
точке, одновременно необходимо расто-
чить и другие цилиндры, заменив поршни на
ремонтные размеры.

(2) Если внутренний диаметр цилиндра пре-
вышает предельное значение после расточ-
ки и хонингования, замените блок цилинд-
ров.

ПРИМЕЧАНИЕ:
Сразу после расточки диаметр цилиндра мо-
жет отличаться от фактического диаметра за
счет температурного расширения. Поэтому,
чтобы измерить диаметр цилиндра, обязатель-
но охладите блок до комнатной температуры.

Предел расточки цилиндра (диаметр):

До 100,005 мм (3,9372 дюймов)

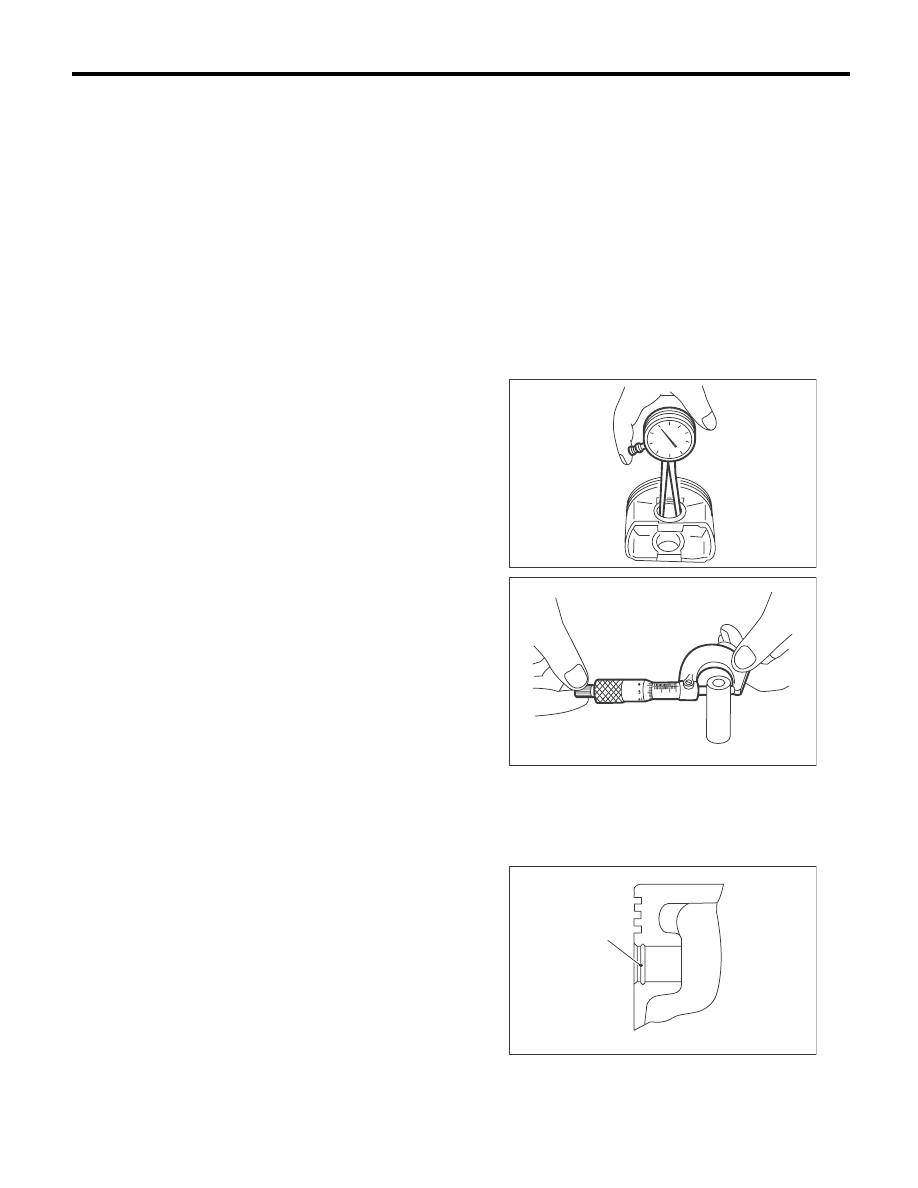

3. ПОРШЕНЬ И ПОРШНЕВОЙ ПАЛЕЦ

1) Проверьте поршень и поршневой палец на
предмет повреждений, трещин и износа. При
неисправности замените.
2) Проверьте канавку поршневого кольца на
предмет износа и повреждения. При неисправ-
ности замените.
3) Убедитесь, что поршневой палец вставляет-
ся в отверстие поршневого пальца пальцем ру-
ки при температуре 20°C (68°F). При неисправ-
ности замените.

Стандартный зазор между поршневым
пальцем и отверстием в поршне:

Номинальное значение

0,004 — 0,008 мм (0,0002 — 0,0003 дюйма)

4) Проверьте установочную канавку (А) сто-
порного кольца на поршне на предмет наличия
заусенцев. При необходимости удалите за-
усенцы из канавки, так чтобы поршневой па-
лец мог легко двигаться.

5) Проверьте стопорное кольцо поршневого
пальца на предмет деформации, трещин и из-
носа.

ME-00173

ME-00174

ME-00175

(A)

ME(H4DOTC)-93

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

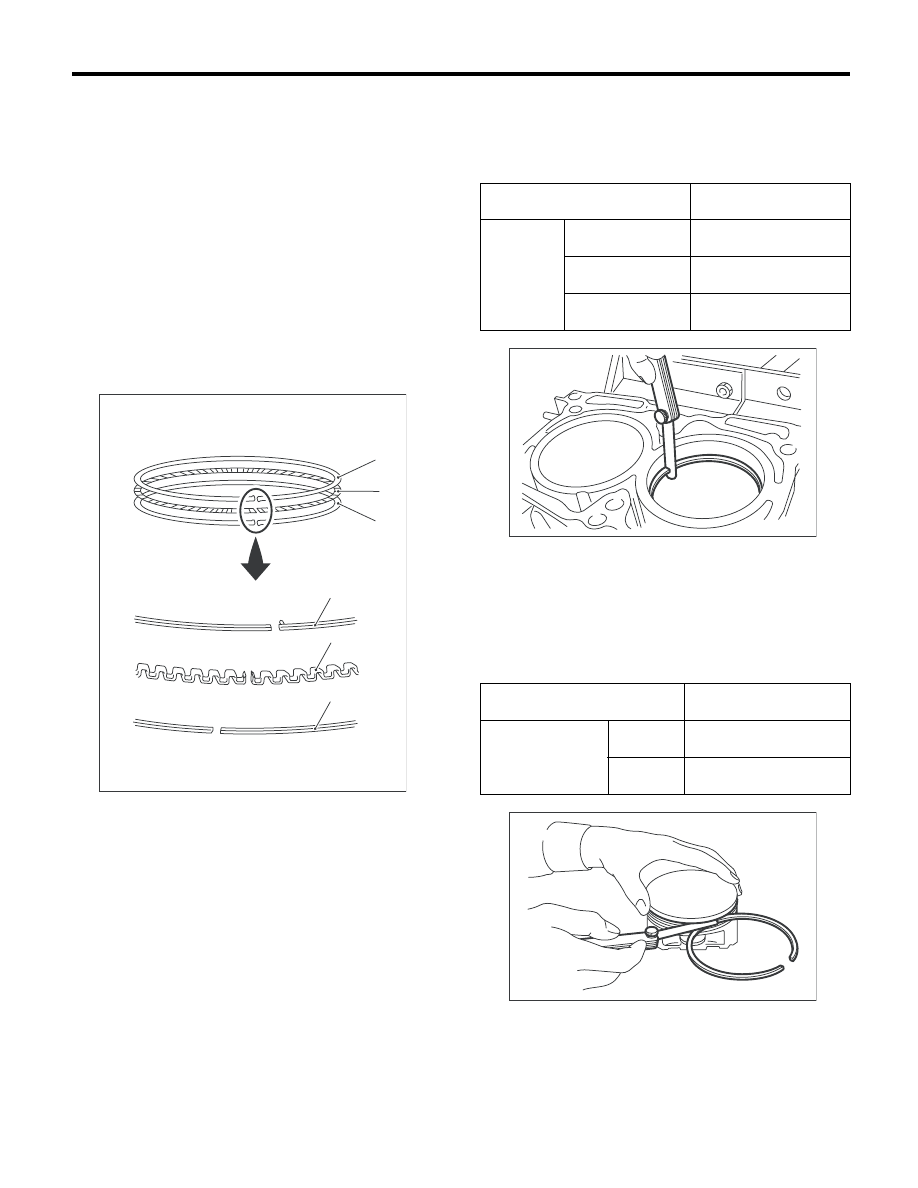

4. ПОРШНЕВОЕ КОЛЬЦО

1) При поломке, повреждении и износе порш-
невого кольца, а также при излишнем натяже-
нии, или при замене поршня, замените поршне-
вое кольцо на новое, соответствующее разме-
ру поршня.

ПРИМЕЧАНИЕ:
• Верхнее и второе кольца имеют отметку, оп-
ределяющую направление их установки. При
установке колец на поршень, эти отметки
должны быть направлены вверх.
• Маслосъемное кольцо состоит из верхней
кромки, расширителя и нижней кромки. При ус-
тановке на поршень маслосъемного кольца, об-
ратите внимание на направление каждой рабо-
чей кромки.

2) При помощи поршня вставьте поршневое
кольцо и маслосъемное кольцо в цилиндр так,
чтобы они были перпендикулярны стенкам ци-
линдра, и измерьте зазор поршневого кольца
при помощи щупа толщины.

3) Ровно вставьте поршневое кольцо в канавку
поршневого кольца, а затем измерьте зазор
между поршневым кольцом и канавкой порш-
невого кольца при помощи щупа толщины.

ПРИМЕЧАНИЕ:
Перед измерением зазора, очистите канавку
поршневого кольца и само поршневое кольцо.

(A) Верхняя кромка

(B) Расширитель

(C) Нижняя кромка

ME-02480

(A)

(B)

(C)

(A)

(B)

(C)

 Номинальное

значение

мм (дюймы)

Зазор пор-
шневого
кольца

Верхнее кольцо

0,20 — 0,25

(0,0079 — 0,0098)

Второе кольцо

0,37 — 0,52

(0,015 — 0,020)

Кромка масло-
съемного кольца

0,20 — 0,50

(0,0079 — 0,0197)

 Номинальное

значение

мм (дюймы)

Зазор между пор-
шневым кольцом
и канавкой порш-
невого кольца

Верхнее
кольцо

0,040 — 0,080

(0,0016 — 0,0031)

Второе
кольцо

0,030 — 0,070

(0,0012 — 0,0028)

ME-00177

ME-00178

ME(H4DOTC)-94

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

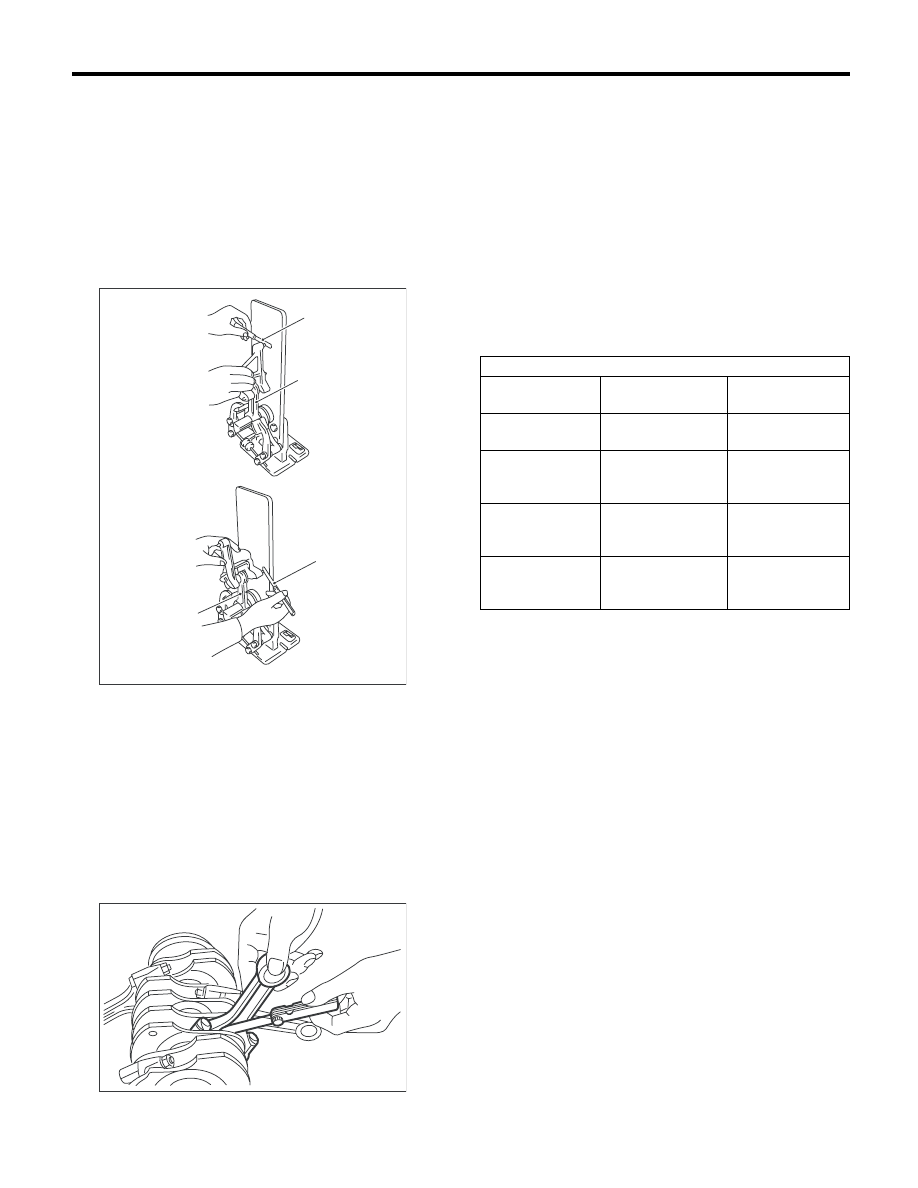

5. ШАТУН

1) Замените шатун, если повреждена опорная
поверхность большой или малой головки.
2) Проверьте шатун на предмет изгиба и скру-
чивания при помощи выравнивающего устройс-
тва. Замените шатун в случае, если изгиб или
скручивание превышают предел.

Предел изгиба и скручивания на 100 мм
(3,94 дюйма) по длине:

0,10 мм (0,0039 дюйма)

3) Установите шатун с вкладышем на коленча-
тый вал и измерьте осевой люфт при помощи
щупа толщины. Если осевой люфт не соответс-
твует номинальному значению, либо имеется
неравномерный износ, замените шатун.

Осевой люфт шатуна:

Номинальное значение

0,070 — 0,330 мм (0,0028 — 0,0130 дюйма)

4) Проверьте вкладыш шатунного подшипника
коленчатого вала на предмет наплывов, отслаи-
вания, заклинивания, оплавления, износа и т.д.
5) Измерьте масляный зазор каждого вклады-
ша шатунного подшипника коленчатого вала
при помощи специального инструмента для из-
мерения зазоров в подшипниках скольжения.
Если какой-либо масляный зазор выходит за
пределы номинального значения, замените де-
фектный вкладыш на новый, номинального или
ремонтного размера при необходимости.

Масляный зазор шатуна:

Номинальное значение

0,017 — 0,045 мм (0,0007 — 0,0018 дюйма)

6) Проверьте втулку малой головки шатуна и в
случае наличия износа или повреждений заме-
ните ее на новую.
7) Измерьте зазор поршневого пальца на ма-
лой головке шатуна. В случае, если зазор не
соответствует номинальному значению, заме-
ните деталь на новую.

(A) Щуп толщины

(B) Шатун

( A )

( A )

( B )

( B )

ME-00179

ME-00180

Единицы измерения: мм (дюймы)

Вкладыш

Размер вкладыша

(Толщина в центре)

Внешний диаметр

шатунной шейки

Номинальное зна-

чение

1,490 — 1,502

(0,0587 — 0,0591)

51,984 — 52,000

(2,0466 — 2,0472)

0,03 (0,0012)

меньше номиналь-

ного размера

1,504 — 1,512

(0,0592 — 0,0595)

51,954 — 51,970

(2,0454 — 2,0461)

0,05 (0,0020)

меньше номиналь-

ного размера

1,514 — 1,522

(0,0596 — 0,0599)

51,934 — 51,950

(2,0447 — 2,0453)

0,25 (0,0098)

меньше номиналь-

ного размера

1,614 — 1,622

(0,0635 — 0,0639)

51,734 — 51,750

(2,0368 — 2,0374)

ME(H4DOTC)-95

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

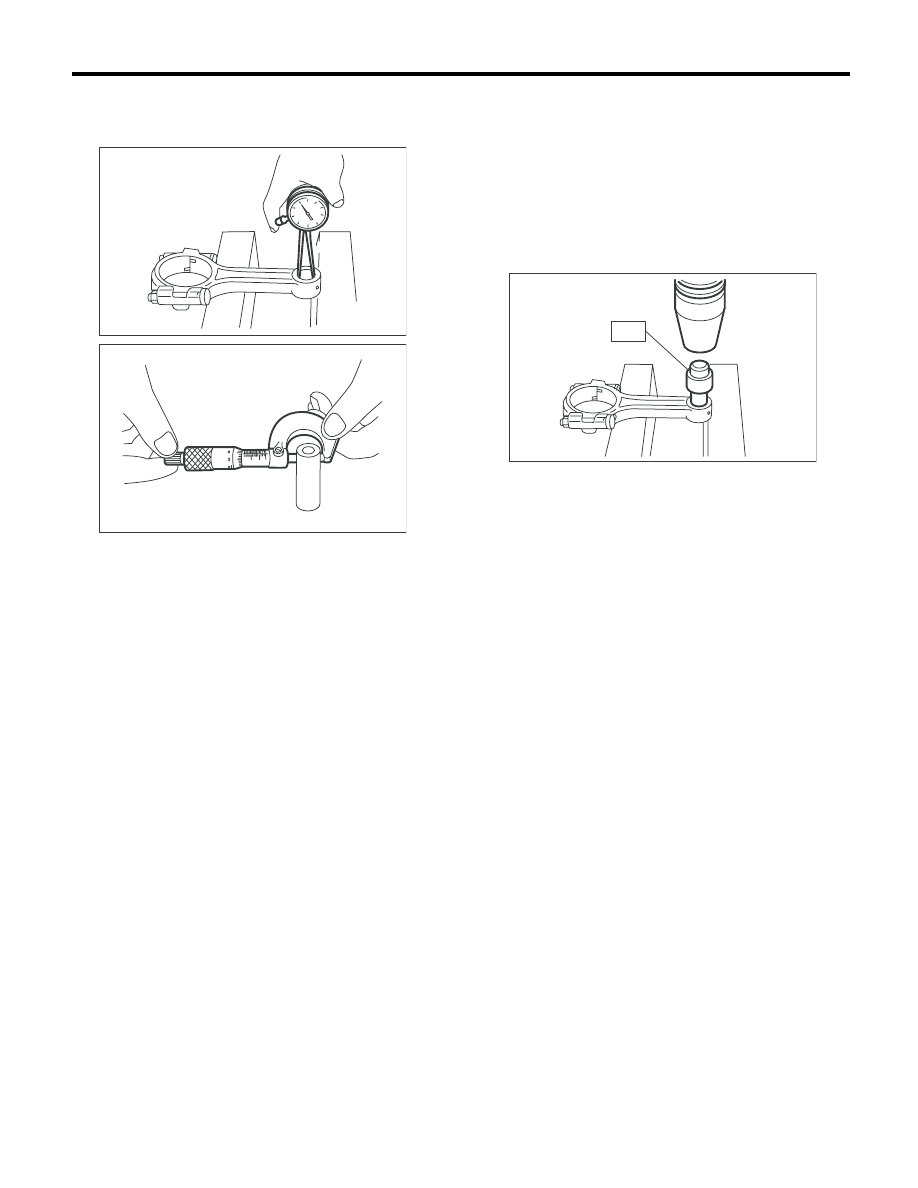

Зазор между поршневым пальцем и втулкой:

Номинальное значение

0 — 0,022 мм (0 — 0,0009 дюйма)

8) Следующая процедура используется для за-
мены втулки малой головки шатуна.

(1) Снимите втулку с шатуна при помощи
специального инструмента и пресса.
(2) Нанесите масло по периметру новой
втулки и запрессуйте втулку при помощи
специального инструмента.

ST

499037100

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ И УСТАНОВКИ
ВТУЛКИ ШАТУНА

(3) Сделайте два отверстия диаметром
3 мм (0,12 дюйма) в запрессованной втулке,
опираясь на ранее изготовленные отверс-
тия в шатуне, и разверните внутреннюю
часть втулки.
(4) По окончании развертки, очистите втул-
ку, чтобы удалить опилки.

ME-00181

ME-00174

ME-00182
