Subaru Impreza (2008 год). Руководство - часть 256

ME(H4DOTC)-84

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

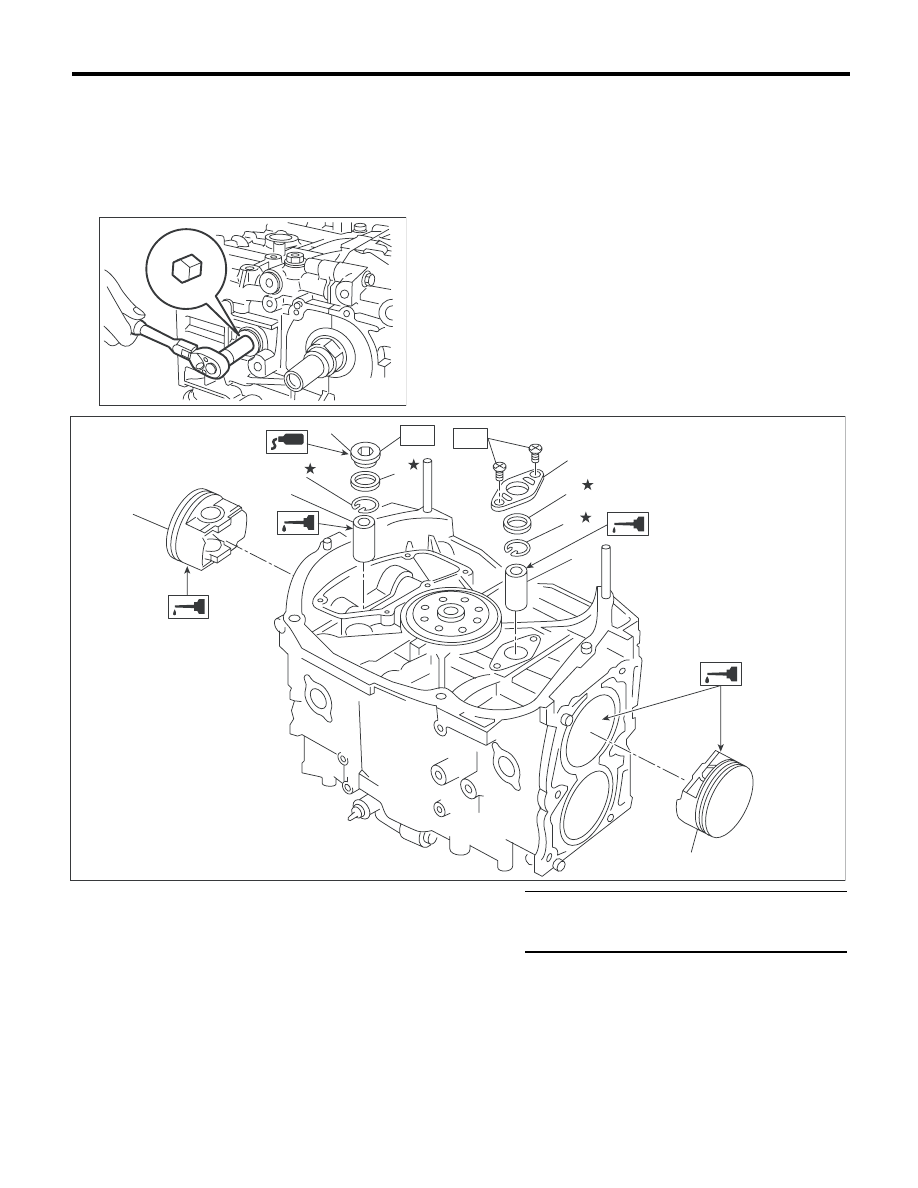

(6) Установите заглушку сервисного отвер-
стия и прокладку.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

70 Нм (7,1 кгс-м, 51,6 фунт-сила-фут)

ME-00140

(1)

Поршень

(5)

Заглушка сервисного отверстия

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2)

Поршневой палец

(6)

Крышка сервисного отверстия

T1: 6,4 (0,7, 4,7)

(3)

Стопорное кольцо

(7)

Уплотнительное кольцо

T2: 70 (7,1, 51,6)

(4)

Прокладка





(2)

(3)

(1)

(2)

(6)

(3)

(7)

(4)

(5)

ME-02440

T2

T1

(1)

ME(H4DOTC)-85

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

(7) Установите детали таким образом, что-
бы цилиндры №3 и №4 находились с верх-
ней стороны. Следуя тем же процедурам,
что и для цилиндров №1 и №2, установите
поршни и поршневые пальцы.
(8) Установите крышку сервисного отверс-
тия.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

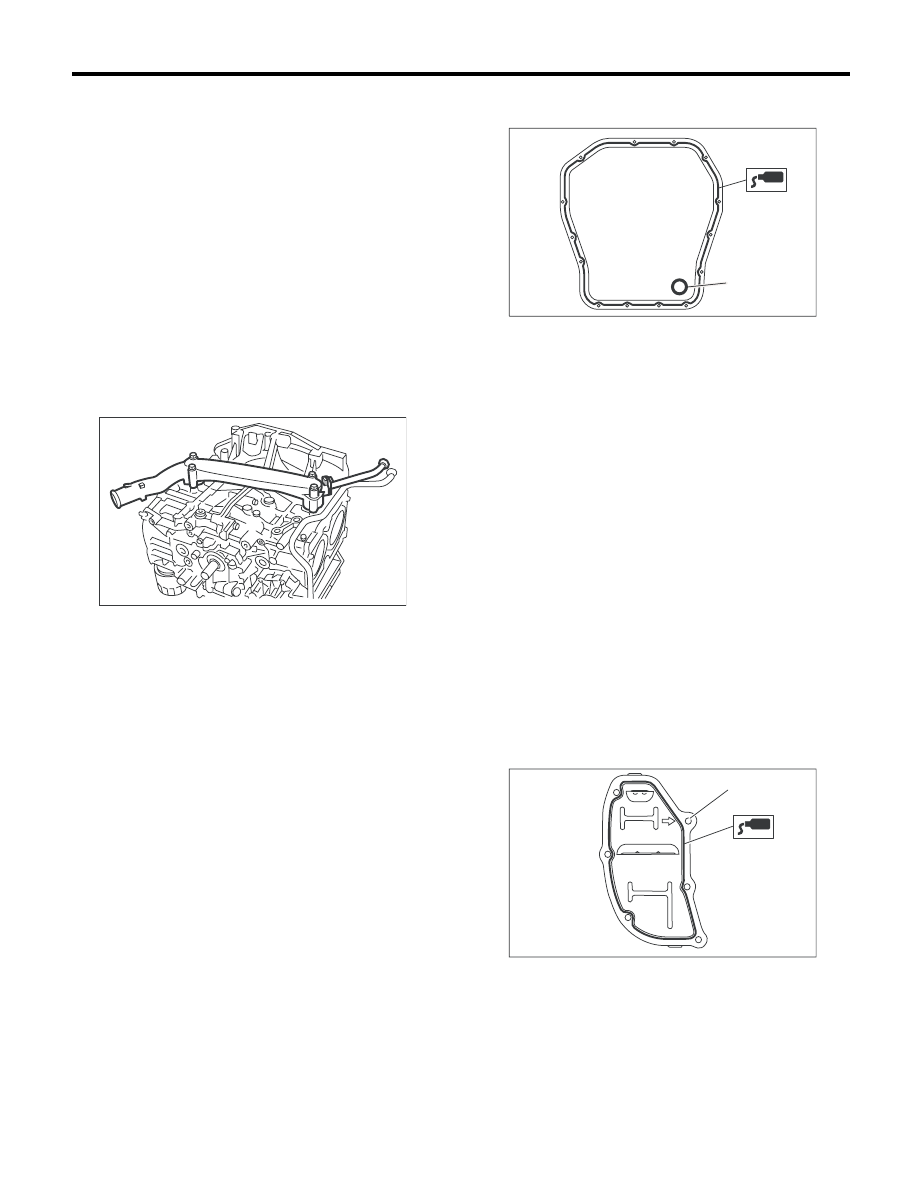

22) Установите водяную трубку.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

23) Установите отражательную пластину.

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

24) Установите маслоприемник.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

10 Нм (1,0 кгс-м, 7,4 фунт-сила-фут)

25) Затяните опору маслоприемника вместе с
отражательной пластиной.

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

26) Нанесите прокладочный герметик на со-
прягаемые поверхности поддона картера и ус-
тановите поддон картера.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

Прокладочный герметик:

THREE BOND 1217G (Деталь № K0877Y0100)
или эквивалентный

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

27) Нанесите прокладочный герметик на сопря-
гаемые поверхности крышки масляного сепара-
тора и резьбовую часть болта (A), как показано
на рисунке (при повторном использовании бол-
та), затем установите крышку масляного сепа-
ратора.

ПРИМЕЧАНИЕ:
• Установку производите в течение 5 минут
после нанесения прокладочного герметика.
• Используйте новую крышку масляного сепа-
ратора.

Прокладочный герметик:

Сопряженная поверхность

THREE BOND 1217G (Деталь № K0877Y0100)
или эквивалентный

Резьба болта (A) (при повторном исполь-
зовании болта)

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

28) Установите маховик.
<См. CL-15, УСТАНОВКА, Маховик.>
29) Установите диск и корзину сцепления.
<См. CL-12, УСТАНОВКА, Диск и корзина сцеп-
ления.>

ME-00300

(A) Прокладка

LU-02353

(A)

ME-03333

(A)

ME(H4DOTC)-86

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

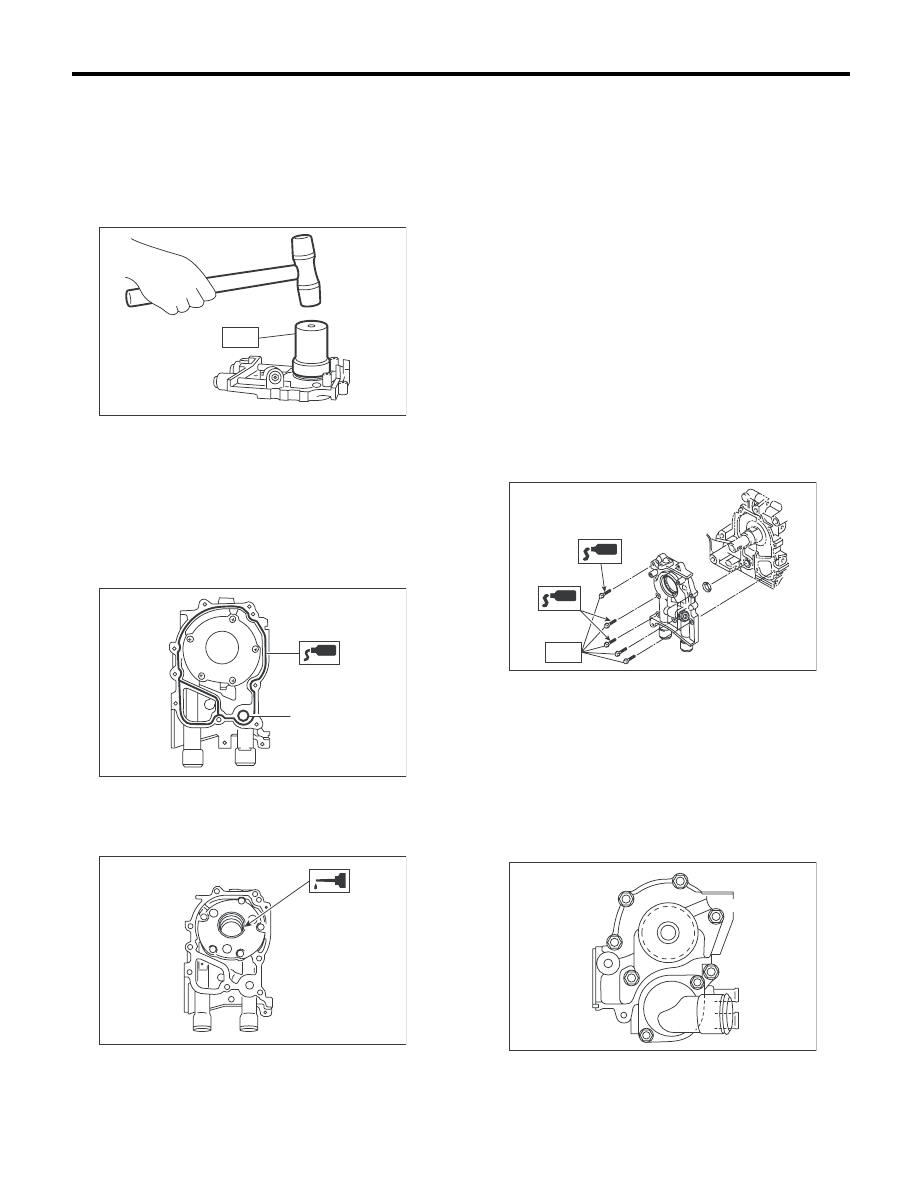

30) Установите масляный насос.

(1) При помощи специального инструмента
установите передний сальник.

ST

499587100

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ САЛЬНИКА

ПРИМЕЧАНИЕ:
Используйте новый передний сальник.

(2) Нанесите прокладочный герметик на со-
пряженные поверхности масляного насоса.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

Прокладочный герметик:

THREE BOND 1217G (Деталь № K0877Y0100)
или эквивалентный

(3) Нанесите слой моторного масла внутрь
сальника.

(4) Установите масляный насос на блок ци-
линдров. Будьте осторожны, чтобы во вре-
мя установки не повредить сальник.

ПРИМЕЧАНИЕ:
• Убедитесь, что кромки сальника не загнуты.
• Перед установкой совместите плоскую по-
верхность внутреннего ротора масляного насо-
са с коленчатым валом.
• Используйте новые уплотнительные кольца
и сальники.
• Не забудьте установить уплотнительные
кольца.

(5) Нанесите прокладочный герметик на
резьбу трех болтов, показанных на рисунке
(при повторном использовании болтов).

Прокладочный герметик:

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

31) Установите водяной насос и прокладку.

ПРИМЕЧАНИЕ:
• При установке водяного насоса, затяните бол-
ты в два этапа в алфавитном порядке, как пока-
зано на рисунке.
• Используйте новую прокладку.

Момент затяжки:

Первый: 12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)
Второй: 12 Нм (1,2 кгс-м, 8,9 фунт-сила-фут)

(A) Уплотнительное кольцо

LU-00021

ST

ME-00165

(A)

ME-00312

LU-02103

T

ME-02463

(F)

(E)

(D)

(C)

(B)

(A)

ME(H4DOTC)-87

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

32) Установите обводную водяную трубку ото-
пителя.

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

33) Установите масляный радиатор.
<См. LU(H4DO 1.5)-21, УСТАНОВКА, Радиатор
моторного масла.>
34) Установите масляный фильтр.
<См. LU(H4DO 1.5)-22, УСТАНОВКА, Фильтр
моторного масла.>
35) Установите головку блока цилиндров.
<См. ME(H4DOTC)-65, УСТАНОВКА, Головка
блока цилиндров.>
36) Установите распределительный вал.
<См. ME(H4DOTC)-60, УСТАНОВКА, Распреде-
лительный вал.>
37) Установите генератор и компрессор конди-
ционера вместе с их кронштейнами.

Момент затяжки:

36 Нм (3,7 кгс-м, 26,6 фунт-сила-фут)

38) Установите звездочку коленчатого вала.
<См. ME(H4DOTC)-58, УСТАНОВКА, Звездочка
коленчатого вала.>
39) Установите звездочку распределительного
вала. <См. ME(H4DOTC)-57, УСТАНОВКА, Звез-
дочка распределительного вала.>
40) Установите ремень ГРМ.
<См. ME(H4DOTC)-50, УСТАНОВКА, Ремень
ГРМ.>
41) Отрегулируйте клапанный зазор.
<См. ME(H4DOTC)-28, РЕГУЛИРОВКА, Клапан-
ный зазор.>

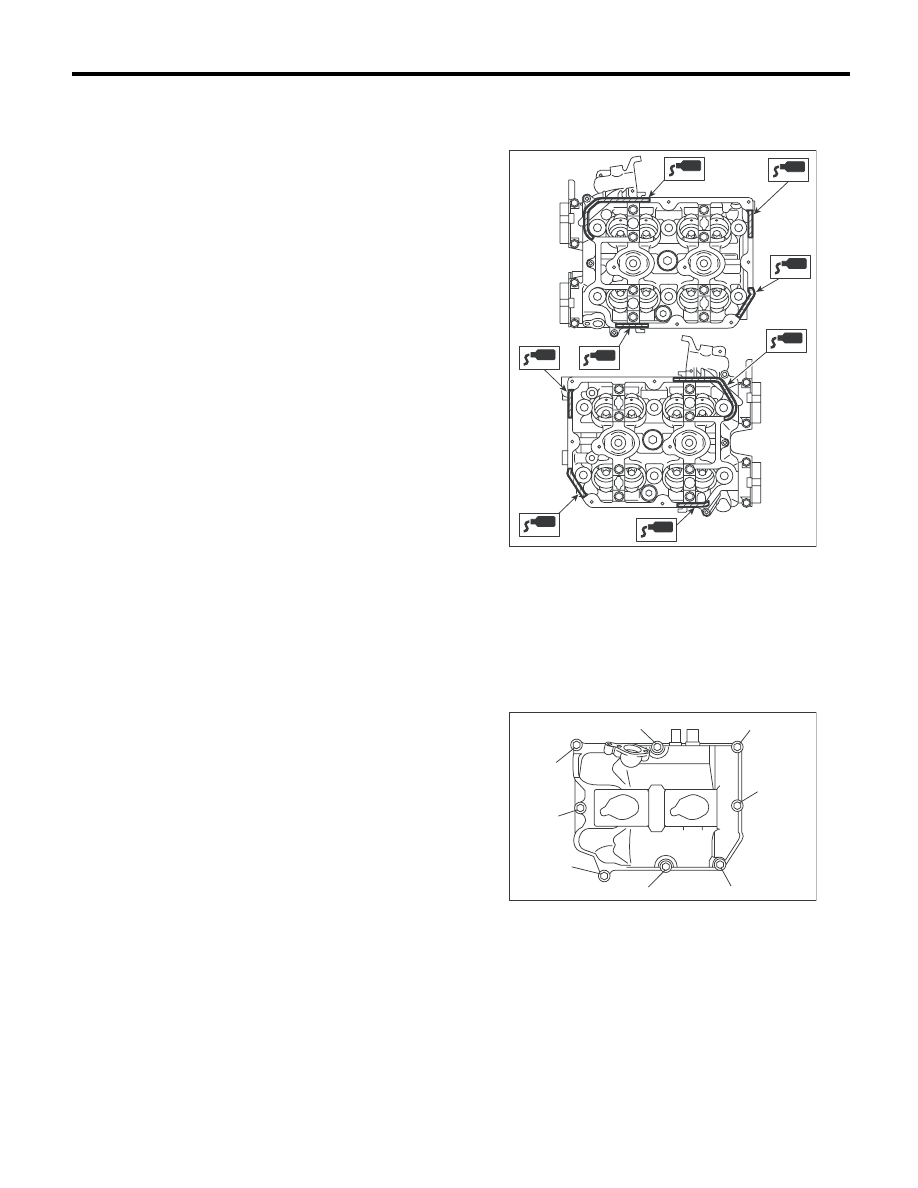

42) Установите клапанную крышку.

(1) Установите прокладку клапанной крыш-
ки на клапанную крышку.
(Внешнюю часть и часть, рядом с катушкой
зажигания)

ПРИМЕЧАНИЕ:
Установите новую прокладку клапанной крыш-
ки.

(2) Нанесите прокладочный герметик на
указанную точку на головке блока цилинд-
ров. Нанесите дополнительное количество
прокладочного герметика вокруг полукруг-
лой заглушки на расстоянии 5 мм или более.

ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.

Прокладочный герметик:

THREE BOND 1217G (Деталь № K0877Y0100)
или эквивалентный

(3) Установите клапанную крышку на голо-
вку блока цилиндров. При установке убеди-
тесь в правильном размещении прокладки.
(4) Временно затяните клапанную крышку,
затягивая болты в алфавитном порядке,
как показано на рисунке, затем затяните на
указанный момент в алфавитном порядке.

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

43) Установите крышку ремня ГРМ.
<См. ME(H4DOTC)-47, УСТАНОВКА, Крышка
ремня ГРМ.>
44) Установите шкив коленчатого вала.
<См. ME(H4DOTC)-46, УСТАНОВКА, Шкив ко-
ленчатого вала.>
45) Установите впускной коллектор.
<См. FU(H4DOTC)-17, УСТАНОВКА, Впускной
коллектор.>
46) Установите клиновидные ремни.
<См. ME(H4DOTC)-39, УСТАНОВКА, Клиновид-
ный ремень.>

ME-02771

ME-00777

(E)

(F)

(H)

(G)

(D),(L)

(A),(I)

(C),(K)

(B),(J)
