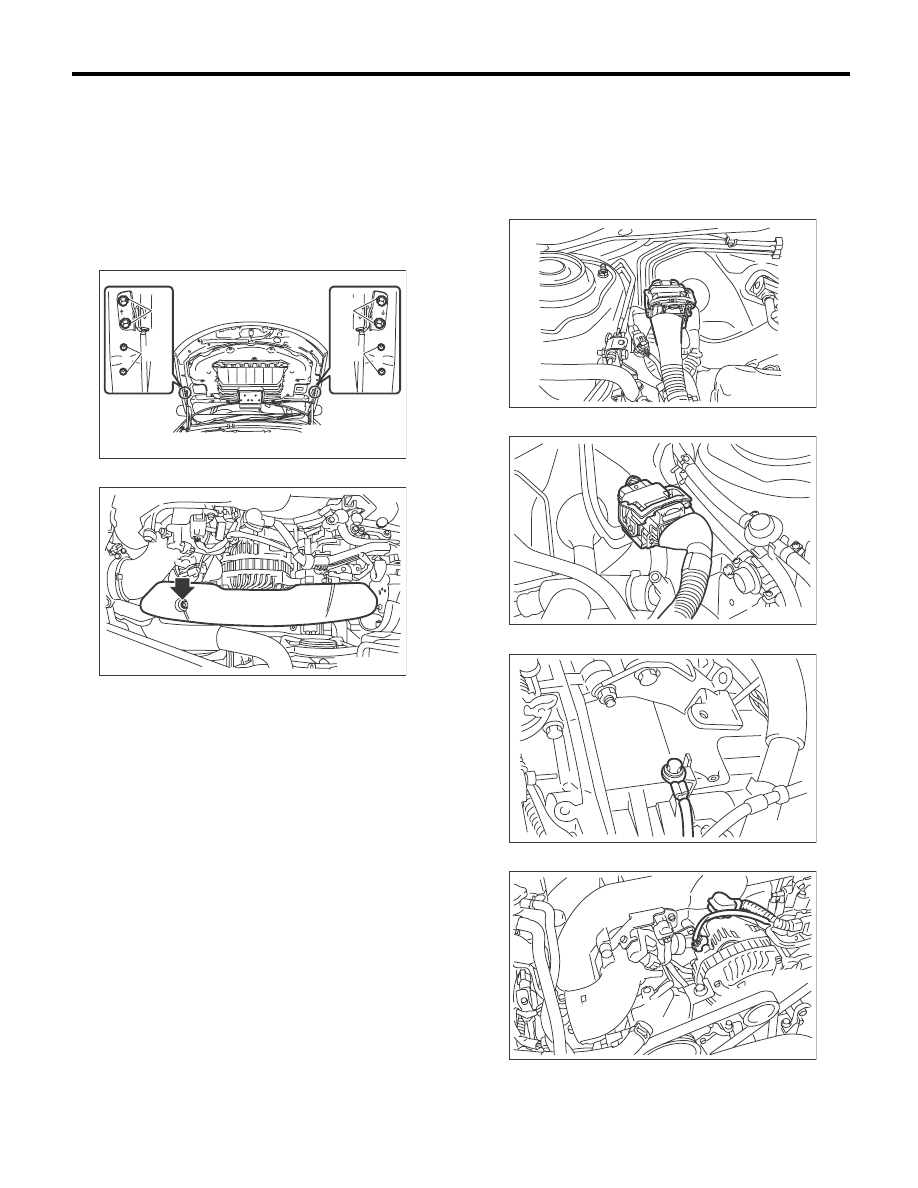

ME(H4DOTC)-28
Клапанный зазор
МЕХАНИЧЕСКАЯ ЧАСТЬ
14) Далее проверните шкив коленчатого вала
по часовой стрелке, а затем снова измерьте
клапанный зазор.

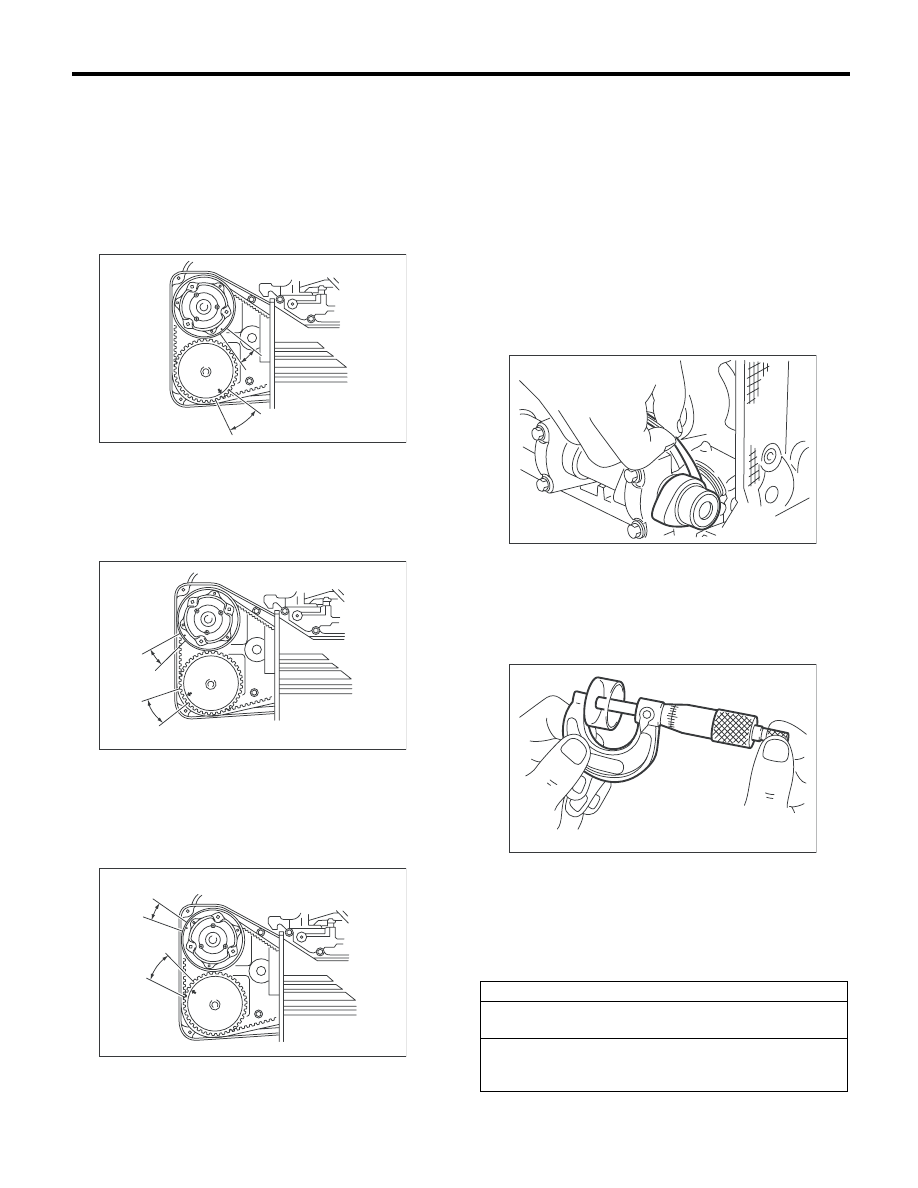

(1) Установите круглую отметку и стрелку
на звездочке распределительного вала в
положение, показанное на рисунке, и из-
мерьте клапанные зазоры выпускного кла-
пана цилиндра №2 и впускного клапана ци-
линдра №3.
(2) Установите круглую отметку и стрелку
на звездочке распределительного вала в
положение, показанное на рисунке, и из-
мерьте клапанные зазоры впускного клапа-
на цилиндра №2 и выпускного клапана ци-
линдра №4.
(3) Установите круглую отметку и стрелку
на звездочке распределительного вала в
положение, показанное на рисунке, и из-
мерьте клапанные зазоры выпускного кла-
пана цилиндра №1 и впускного клапана ци-
линдра №4.
15) После проверки установите соответствую-
щие детали в порядке, обратном порядку снятия.
ПРИМЕЧАНИЕ:
Установите новую прокладку клапанной крыш-
ки.
B: РЕГУЛИРОВКА
ПРИМЕЧАНИЕ:
Регулировка клапанного зазора должна вы-
полняться на холодном двигателе.
1) Измерьте все клапанные зазоры.
<См. ME(H4DOTC)-27, ПРОВЕРКА, Клапанный
зазор.>
ПРИМЕЧАНИЕ:
После измерения запишите значение каждого
клапанного зазора.
2) Снимите распределительный вал.
<См. ME(H4DOTC)-59, СНЯТИЕ, Распредели-
тельный вал.>
3) Снимите толкатель клапана.
4) Измерьте толщину толкателя клапана при
помощи микрометра.
5) Опираясь на измеренное значение клапанно-
го зазора и толщину толкателя клапана, по при-
веденной ниже таблице выберите толкатель
клапана нужной толщины и установите его.
ПРИМЕЧАНИЕ:
Используйте новый толкатель клапана.
ME-03172
ME-03173
ME-03174
Единицы измерения: мм (дюймы)
Впускной клапан: S = (V + T) – 0,19 (0,0075)
Выпускной клапан: S = (V + T) – 0,35 (0,0138)
S: Требуемая толщина толкателя клапана
V: Измеренный клапанный зазор
T: Толщина используемого толкателя клапана
ME-00024
ME-00025
