EC(H4DOTC)-14
Клапан подачи вторичного воздуха
СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)
9. Клапан подачи вторичного
воздуха
A: СНЯТИЕ

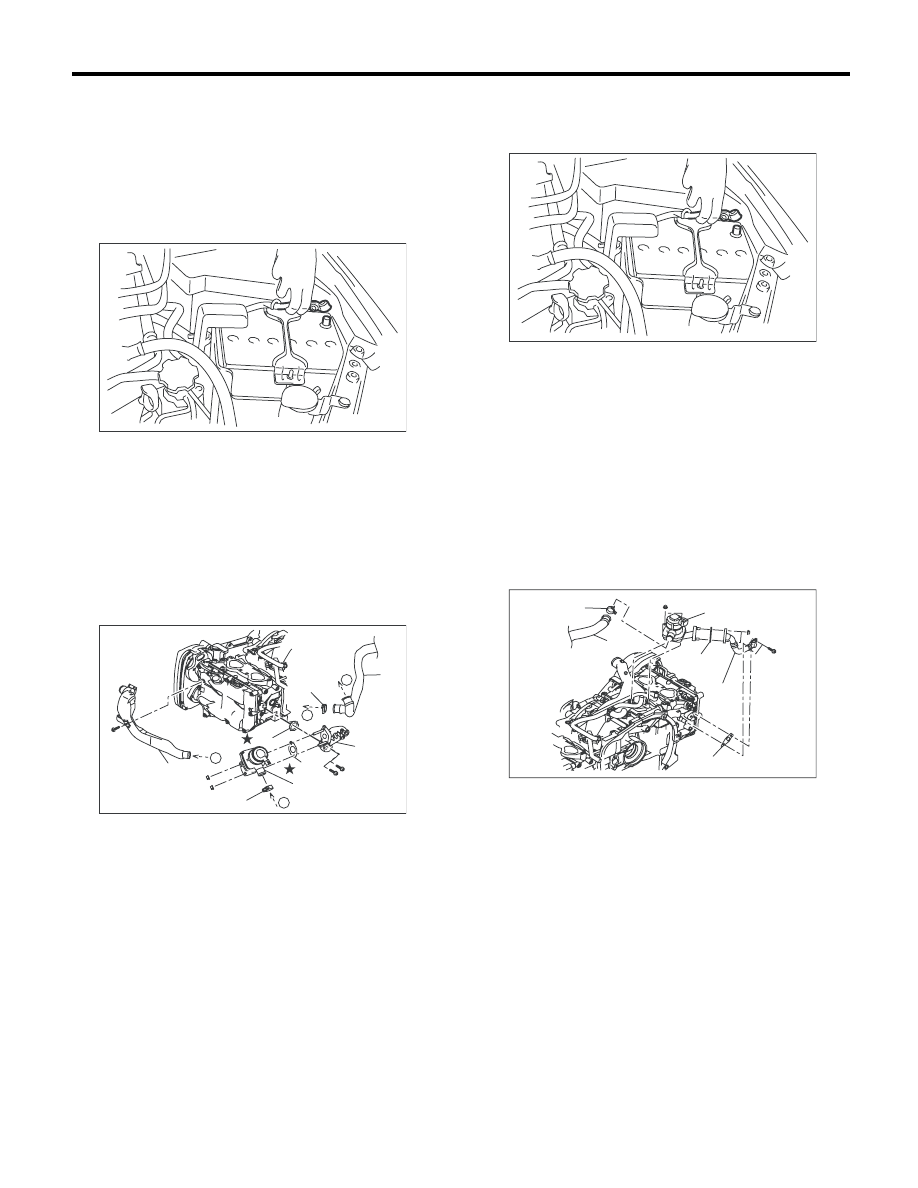

1. ЛЕВЫЙ КЛАПАН ПОДАЧИ
ВТОРИЧНОГО ВОЗДУХА
1) Отсоедините провод массы от аккумулятора.
2) Снимите промежуточный охладитель.
<См. IN(H4DOTC)-12, СНЯТИЕ, Промежуточ-
ный охладитель.>
3) Отсоедините разъем от левого клапана по-
дачи вторичного воздуха.
4) Отсоедините воздушный патрубок А.
5) Снимите левую трубку системы подачи вто-
ричного воздуха.
6) Снимите левый клапан подачи вторичного
воздуха.
2. ПРАВЫЙ КЛАПАН ПОДАЧИ
ВТОРИЧНОГО ВОЗДУХА
1) Отсоедините провод массы от аккумулятора.
2) Снимите промежуточный охладитель.
<См. IN(H4DOTC)-12, СНЯТИЕ, Промежуточ-
ный охладитель.>
3) Снимите впускной коллектор.
<См. FU(H4DOTC)-14, СНЯТИЕ, Впускной коллек-
тор.>
4) Отсоедините разъем от правого клапана по-
дачи вторичного воздуха.
5) Отсоедините воздушный патрубок А.
6) Снимите правую трубку системы подачи вто-
ричного воздуха.
7) Снимите правый клапан подачи вторичного
воздуха.

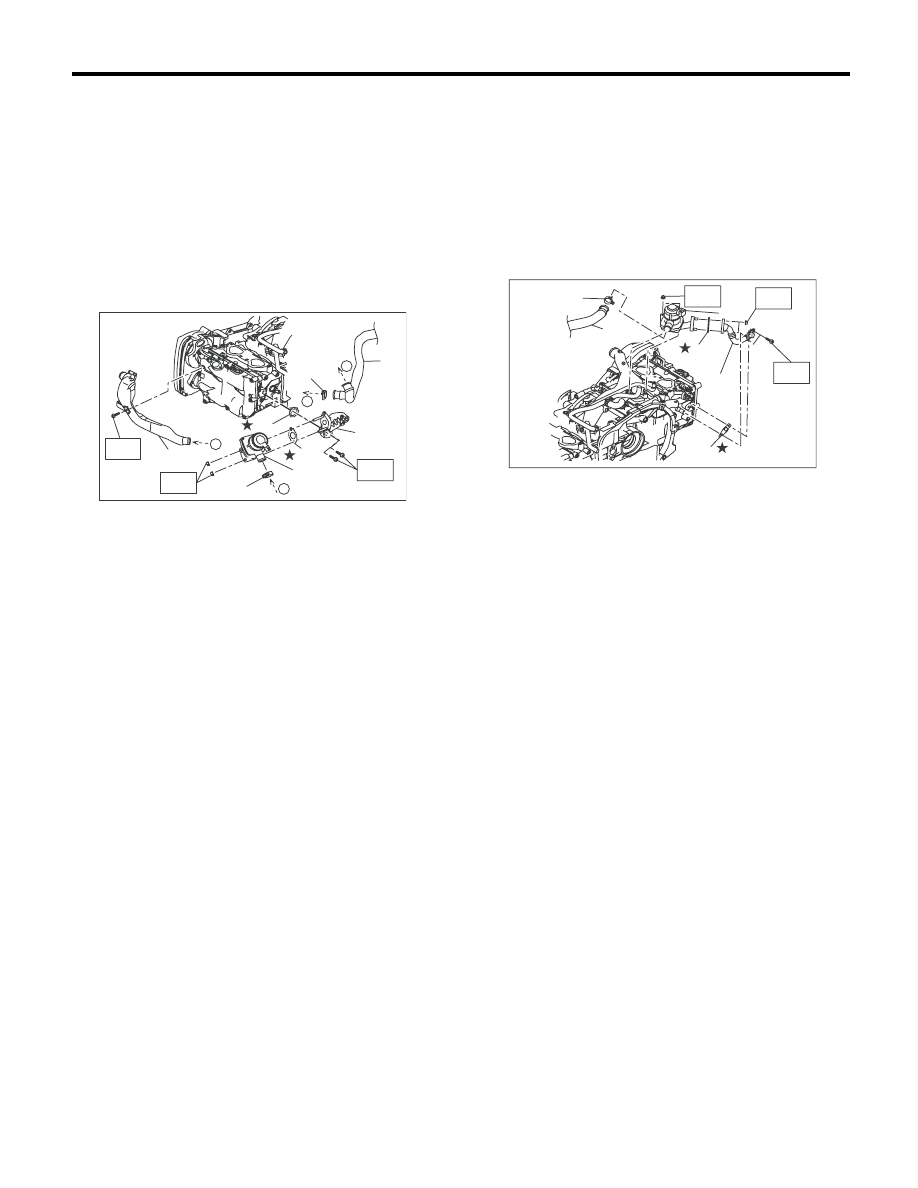

(A) Левый клапан подачи вторичного воздуха
(B) Хомут
(C) Воздушный патрубок А
(D) Прокладка
(E) Хомут
(F) Воздушный патрубок B
(G) Левая трубка системы подачи вторичного воздуха
(H) Прокладка
IN-00203
EC-02209
(A)
(D)
(G)
(E)
(B)
(F)
a
a
(H)
(C)
b
b
(A) Правый клапан подачи вторичного воздуха
(B) Хомут
(C) Воздушный патрубок А
(D) Прокладка
(E) Правая трубка системы подачи вторичного воздуха
(F) Прокладка
IN-00203
EC-02197
(B)
(C)
(E)
(F)
(D)
(A)
