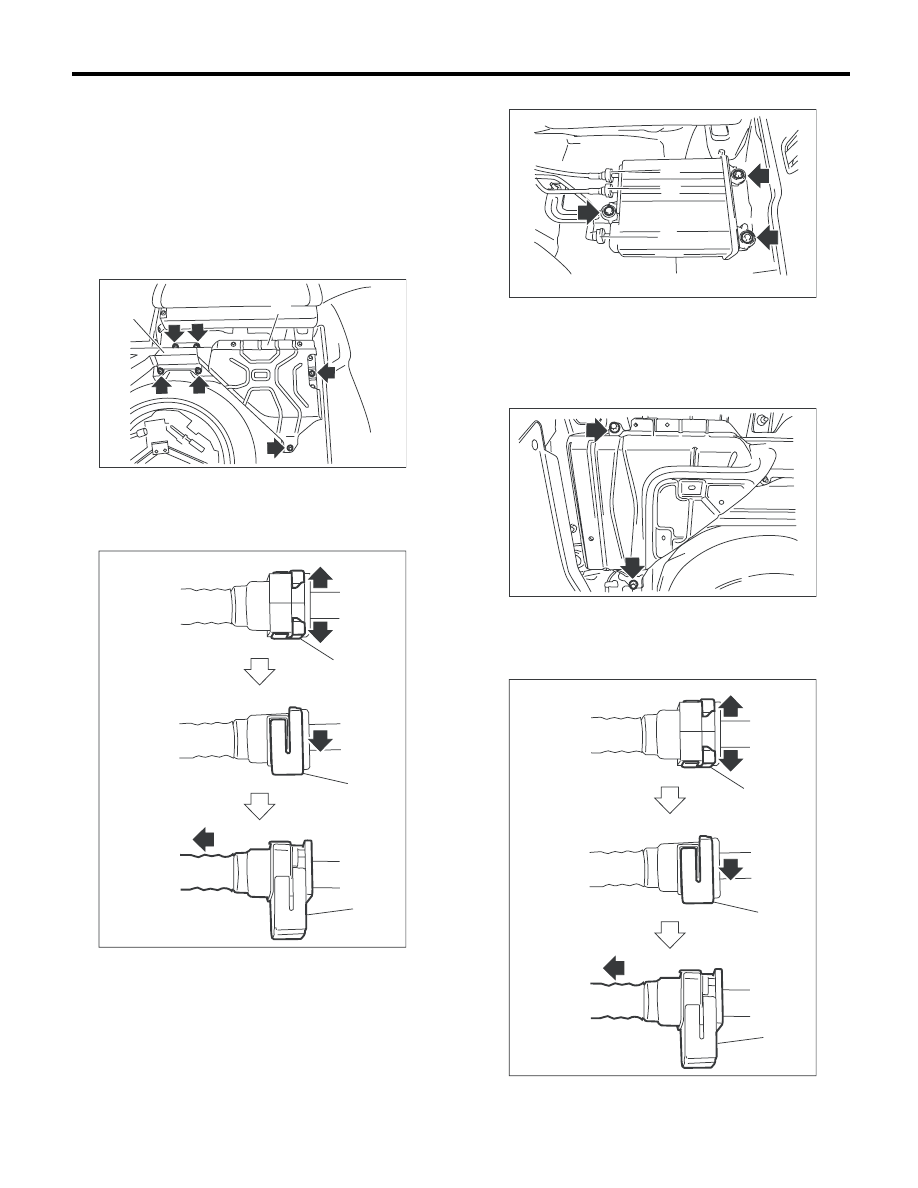

EC(H4DOTC)-6

Адсорбер

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

4. Адсорбер

A: СНЯТИЕ

1) Откройте дверцу багажного отсека и сними-
те напольный коврик багажного отсека.
2) Наклоните вперед спинку заднего сиденья.
3) Снимите фиксаторы и снимите поддон ба-
гажного отсека и дистанционную прокладку.
4) Снимите центральный кожух адсорбера (A),
а затем снимите правый кожух адсорбера (B).

5) Разъедините быстроразъемные соедините-
ли трубки продувки (A), трубки двухходового
клапана (B) и дренажной трубки (C), показан-
ные на приведенном ниже рисунке.

6) Снимите адсорбер.

7) Снимите левый кожух адсорбера.

8) Разъедините быстроразъемные соедините-
ли трубки продувки (A), трубки двухходового
клапана (B) и дренажной трубки (C), показан-
ные на приведенном ниже рисунке.

(a) Фиксатор

EC-02248

(B)

(A)

EC-02281

(a)

(a)

(a)

(A) Трубка продувки

(B) Трубка двухходового клапана

(C) Дренажная трубка

(a) Фиксатор

EC-02249

(B)

(C)

(A)

EC-02284

EC-02281

(a)

(a)

(a)

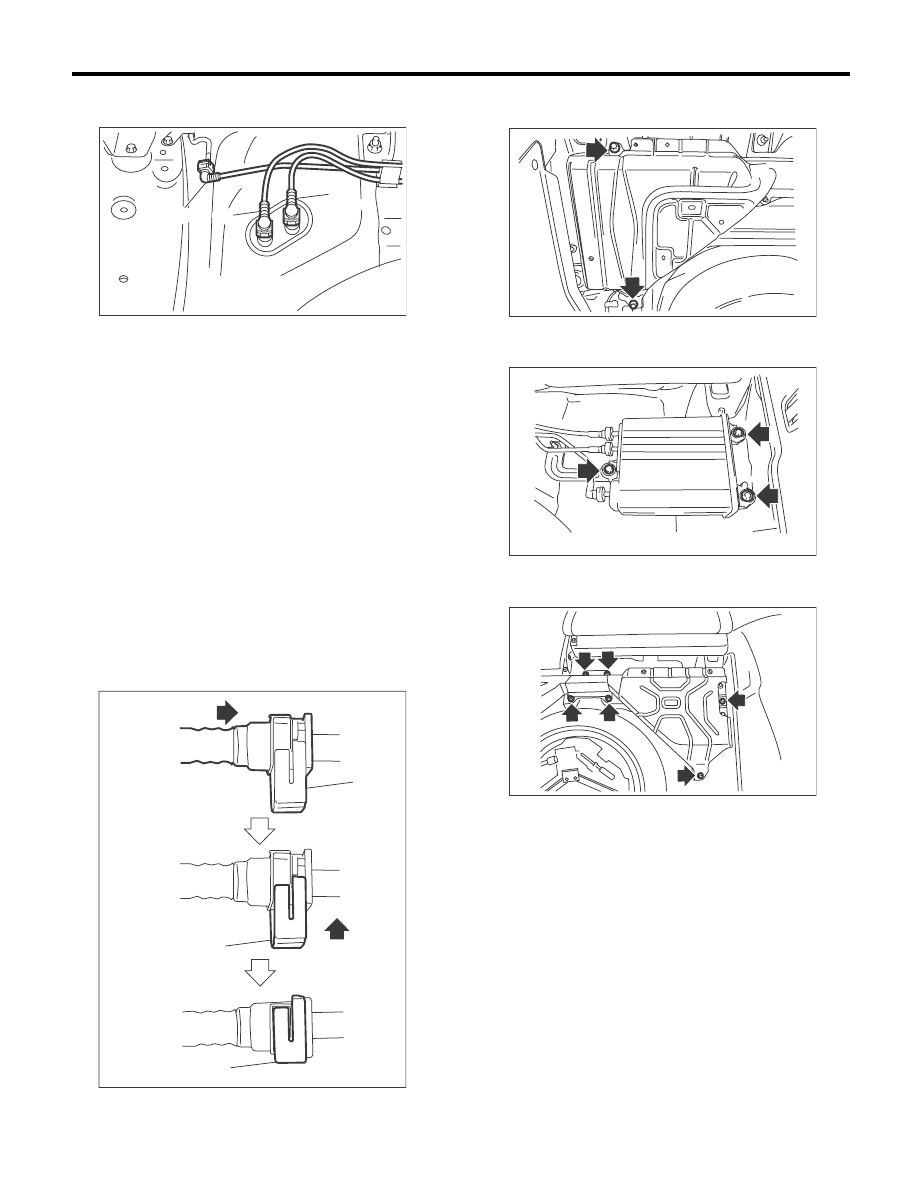

EC(H4DOTC)-7

Адсорбер

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

9) Разъедините трубку продувки (A), трубку двух-
ходового клапана (B) и дренажную трубку (C).

B: УСТАНОВКА

Обязательно следуйте приведенным ниже инс-
трукциям и выполняйте процедуры в порядке,
обратном порядку снятия.
• Присоедините быстроразъемные соедините-
ли, как показано на приведенном ниже рисунке.

ОСТОРОЖНО:
• Проверьте, нет ли повреждений и грязи на
быстроразъемном соединителе. При необ-
ходимости, очистите поверхность трубки.
• При соединении быстроразъемного со-
единителя нажмите и зафиксируйте фикса-
тор после того, как полностью вставите
трубку.
• Если фиксатор не нажимается и не фикси-
руется, проверьте, чтобы трубка была пол-
ностью вставлена.
• Убедитесь в том быстроразъемный соеди-
нитель надежно соединен.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

Момент затяжки:

8 Нм (0,8 кгс-м, 5,9 фунт-сила-фут)

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния адсорбера и трубок.

(a) Фиксатор

EC-02285

(C)

(B)

(A)

EC-02295

(a)

(a)

(a)

EC-02284

EC-02287

EC-02264

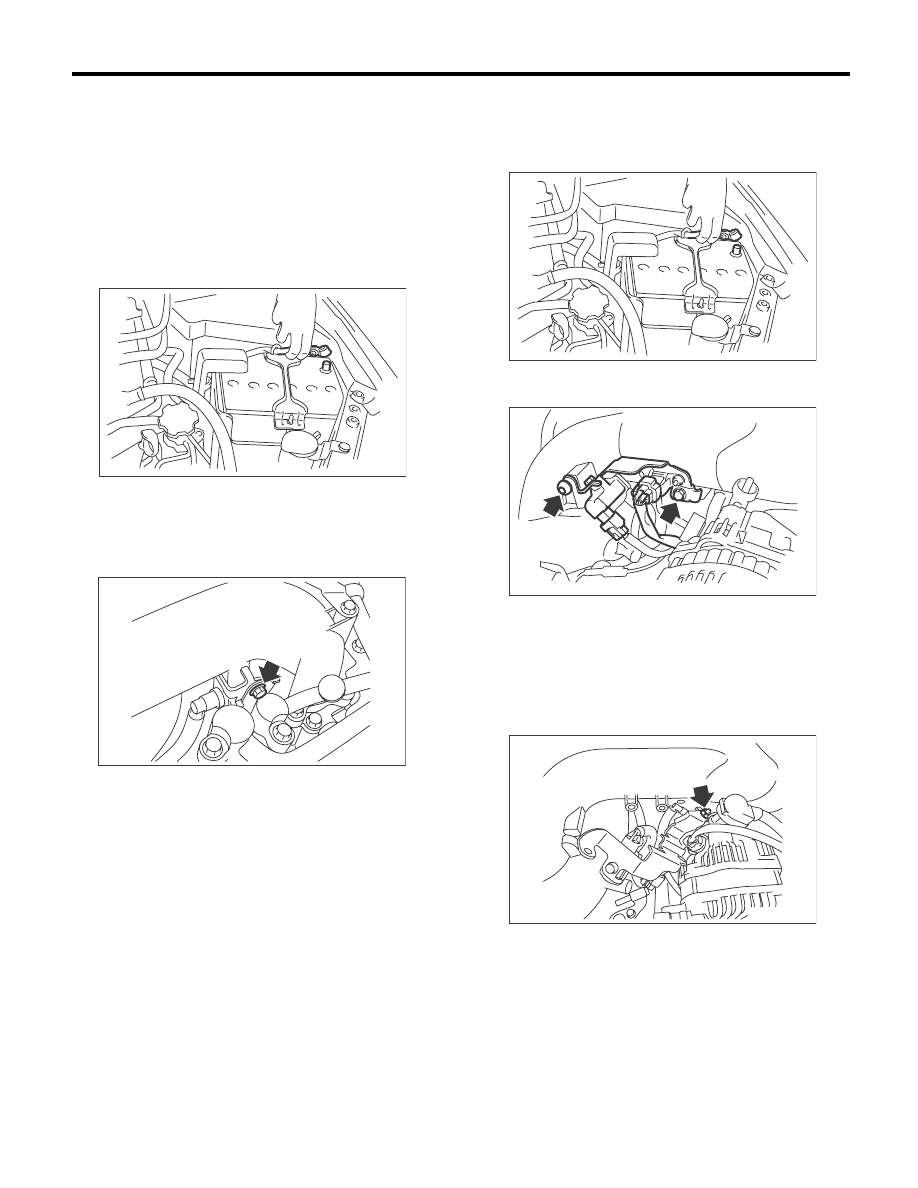

EC(H4DOTC)-8

Электромагнитный клапан управления продувкой адсорбера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

5. Электромагнитный клапан

управления продувкой
адсорбера

A: СНЯТИЕ

1. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УПРАВЛЕНИЯ ПРОДУВКОЙ
АДСОРБЕРА 1

1) Отсоедините провод массы от аккумулятора.

2) Отверните болты, которые крепят электро-
магнитный клапан управления продувкой ад-
сорбера 1 к впускному коллектору. Затем отсо-
едините разъем от электромагнитного клапана
управления продувкой адсорбера 1.

3) Отсоедините шланг отвода паров топлива от
впускного коллектора и узла топливной трубки.

2. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УПРАВЛЕНИЯ ПРОДУВКОЙ
АДСОРБЕРА 2

1) Отсоедините провод массы от аккумулятора.

2) Снимите узел кронштейна электромагнитно-
го клапана с впускного коллектора.

3) Отсоедините разъем от электромагнитного
клапана управления продувкой адсорбера 2.
4) Отсоедините шланг отвода паров топлива от
впускного патрубка и узла топливной трубки.
5) Снимите электромагнитный клапан управле-
ния продувкой адсорбера 2 с узла кронштейна
электромагнитного клапана.

IN-00203

EC-02265

IN-00203

EC-00219

EC-02266

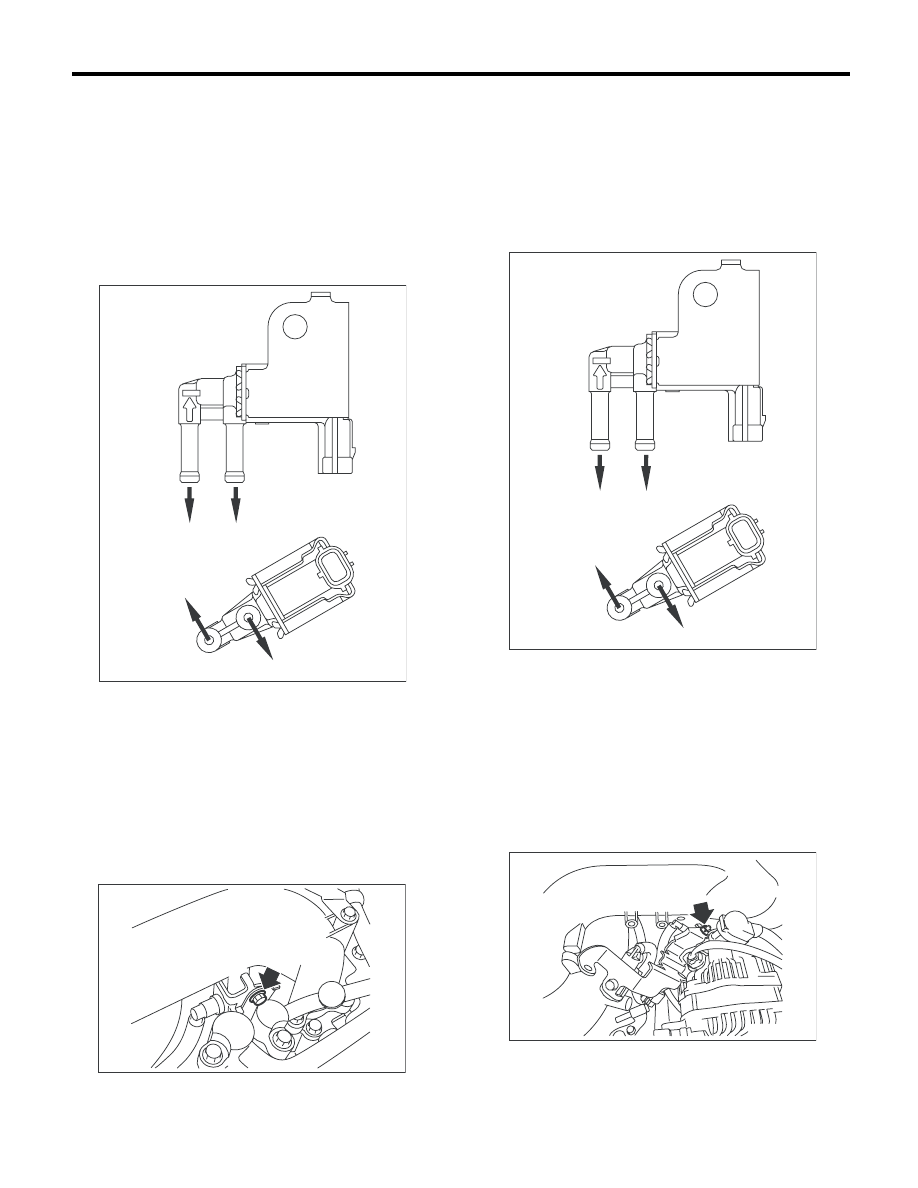

EC(H4DOTC)-9

Электромагнитный клапан управления продувкой адсорбера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

B: УСТАНОВКА

1. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УПРАВЛЕНИЯ ПРОДУВКОЙ
АДСОРБЕРА 1

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Присоедините шланг отвода паров топлива,
как показано на рисунке.

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

2. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН
УПРАВЛЕНИЯ ПРОДУВКОЙ
АДСОРБЕРА 2

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Присоедините шланг отвода паров топлива,
как показано на рисунке.

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

(A) Электромагнитный клапан управления продувкой

адсорбера 1

(B) Электромагнитный клапан управления продувкой

адсорбера 2

(a) К впускному коллектору

(b) К впускному патрубку

(c) К топливной трубке

(A)

(B)

(b)

(c)

(c)

(a)

EC-02201

EC-02265

(A) Электромагнитный клапан управления продувкой

адсорбера 1

(B) Электромагнитный клапан управления продувкой

адсорбера 2

(a) К впускному коллектору

(b) К впускному патрубку

(c) К топливной трубке

(A)

(B)

(b)

(c)

(c)

(a)

EC-02201

EC-02266
