EC(H4DOTC)-2

Общие сведения

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

1. Общие сведения

A: УЗЕЛ

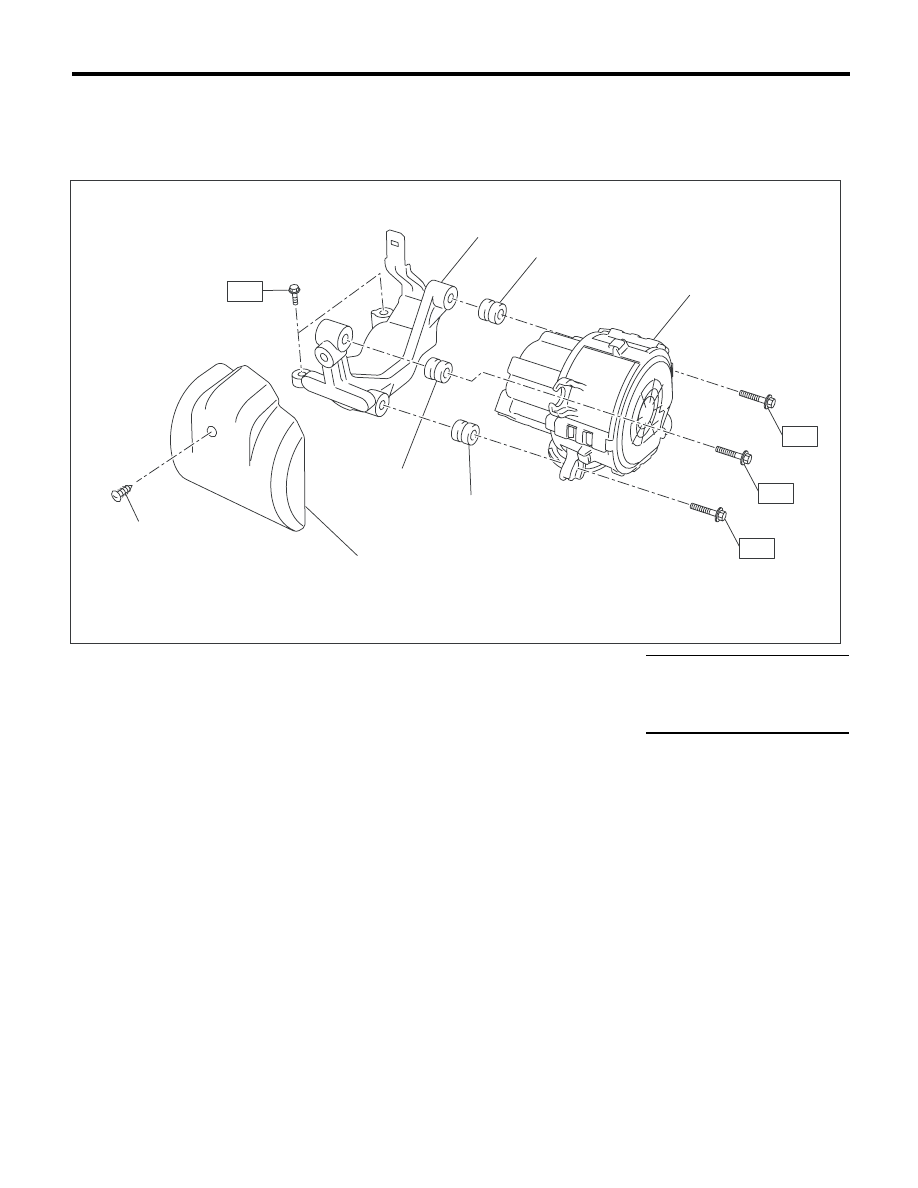

1. НАСОС ВТОРИЧНОГО ВОЗДУХА

(1)

Насос вторичного воздуха

(4)

Втулка

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Фиксатор

(5)

Крышка насоса вторичного воздуха

T1: 9 (0,9, 6,6)

(3)

Кронштейн насоса вторичного воздуха





T2: 19 (1,9, 14,0)

EC-02191

(1)

(3)

(4)

(4)

(4)

(5)

(2)

T1

T1

T1

T2

EC(H4DOTC)-3

Общие сведения

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

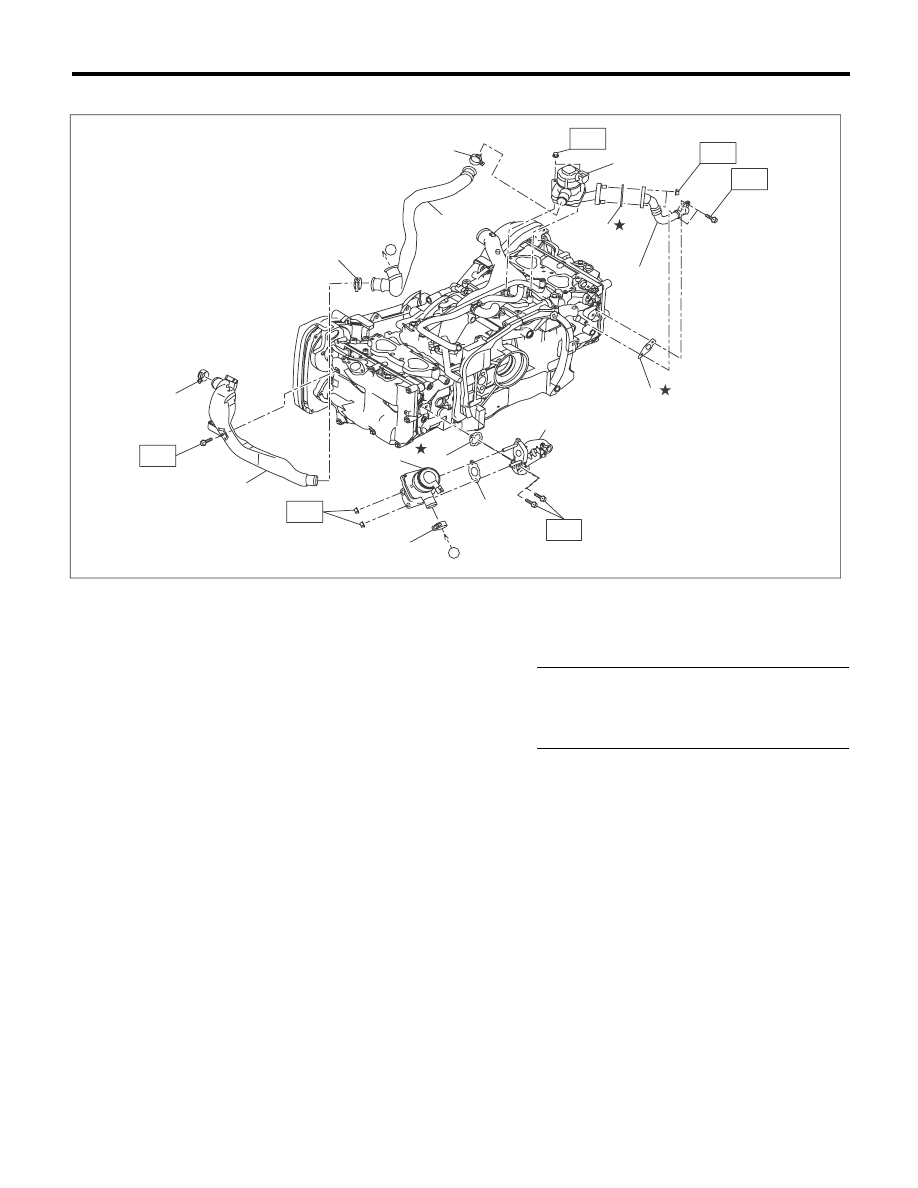

2. КЛАПАН ПОДАЧИ ВТОРИЧНОГО ВОЗДУХА

B: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.

• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.

(1)

Прокладка

(8)

Правая трубка системы подачи вторичного
воздуха

(13)

Левая трубка системы подачи вторично-
го воздуха

(2)

Прокладка

(9)

Правый клапан подачи вторичного воздуха

(14)

Прокладка

(3)

Прокладка

(4)

Хомут

(10)

Воздушный патрубок А

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(5)

Хомут

(11)

Воздушный патрубок B

T1: 6,4 (0,7, 4,7)

(6)

Хомут

(12)

Левый клапан подачи вторичного воздуха

T2: 9 (0,9, 6,6)

(7)

Хомут

T3: 19 (1,9, 14,0)

EC-02205

(3)

(1)

(2)

(9)

(6)

(7)

(5)

(4)

(12)

T3

T2

T2

T1

T2

a

a

(11)

(10)

(8)

T2

(13)

(14)

EC(H4DOTC)-4

Передний каталитический нейтрализатор

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

2. Передний каталитический

нейтрализатор

A: СНЯТИЕ

Передний каталитический нейтрализатор интег-
рирован в переднюю часть центральной выхлоп-
ной трубы. Обратитесь к разделу “Центральная
выхлопная труба” в котором приведены проце-
дуры снятия. <См. EX(H4DOTC)-7, СНЯТИЕ, Цен-
тральная выхлопная труба.>

B: УСТАНОВКА

Передний каталитический нейтрализатор ин-
тегрирован в переднюю часть центральной вы-
хлопной трубы. Обратитесь к разделу “Цент-
ральная выхлопная труба” в котором приведе-
ны процедуры установки. <См. EX(H4DOTC)-8,
УСТАНОВКА, Центральная выхлопная труба.>

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.

EC(H4DOTC)-5

Задний каталитический нейтрализатор

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

3. Задний каталитический

нейтрализатор

A: СНЯТИЕ

Задний каталитический нейтрализатор интегри-
рован в заднюю часть центральной выхлопной
трубы. Обратитесь к разделу “Центральная вы-
хлопная труба” в котором приведены процедуры
снятия. <См. EX(H4DOTC)-7, СНЯТИЕ, Цент-
ральная выхлопная труба.>

B: УСТАНОВКА

Задний каталитический нейтрализатор интег-
рирован в заднюю часть центральной выхлоп-
ной трубы. Обратитесь к разделу “Централь-
ная выхлопная труба” в котором приведены
процедуры установки. <См. EX(H4DOTC)-8,
УСТАНОВКА, Центральная выхлопная труба.>

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.
