Subaru Impreza (2008 год). Руководство - часть 211





FU(H4DOTC)-10

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)

Зажим

(13) Регулятор давления топлива

(25) Адсорбер

(2)

Шланг возврата топлива A

(14) Хомут

(26) Кронштейн адсорбера

(3)

Шланг возврата топлива B

(15) Узел топливной трубки

(27) Левый кожух адсорбера

(4)

Шланг отвода паров топлива A

(16) Шланг двухходового клапана А

(28) Центральный кожух адсорбера

(5)

Шланг отвода паров топлива B

(17) Сливной шланг двухходового кла-

пана

(29) Правый кожух адсорбера

(6)

Шланг подачи топлива A

(18) Шланг двухходового клапана В





(7)

Шланг подачи топлива B

(19) Двухходовой клапан

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(8)

Держатель регулятора давления
топлива

(20) Кронштейн двухходового клапана

T1: 1,25 (0,1, 0,9)

(9)

Хомут

(21) Узел сливного шланга адсорбера

T2: 7,5 (0,8, 5,5)

(10)

Регулятор давления продувки

(22) Трубка продувки

T3: 8 (0,8, 5,9)

(11)

Кронштейн регулятора давления
продувки

(23) Сливная трубка адсорбера

T4: 18 (1,8, 13,3)

(12)

Кронштейн регулятора давления (24) Трубка двухходового клапана





FU(H4DOTC)-11

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

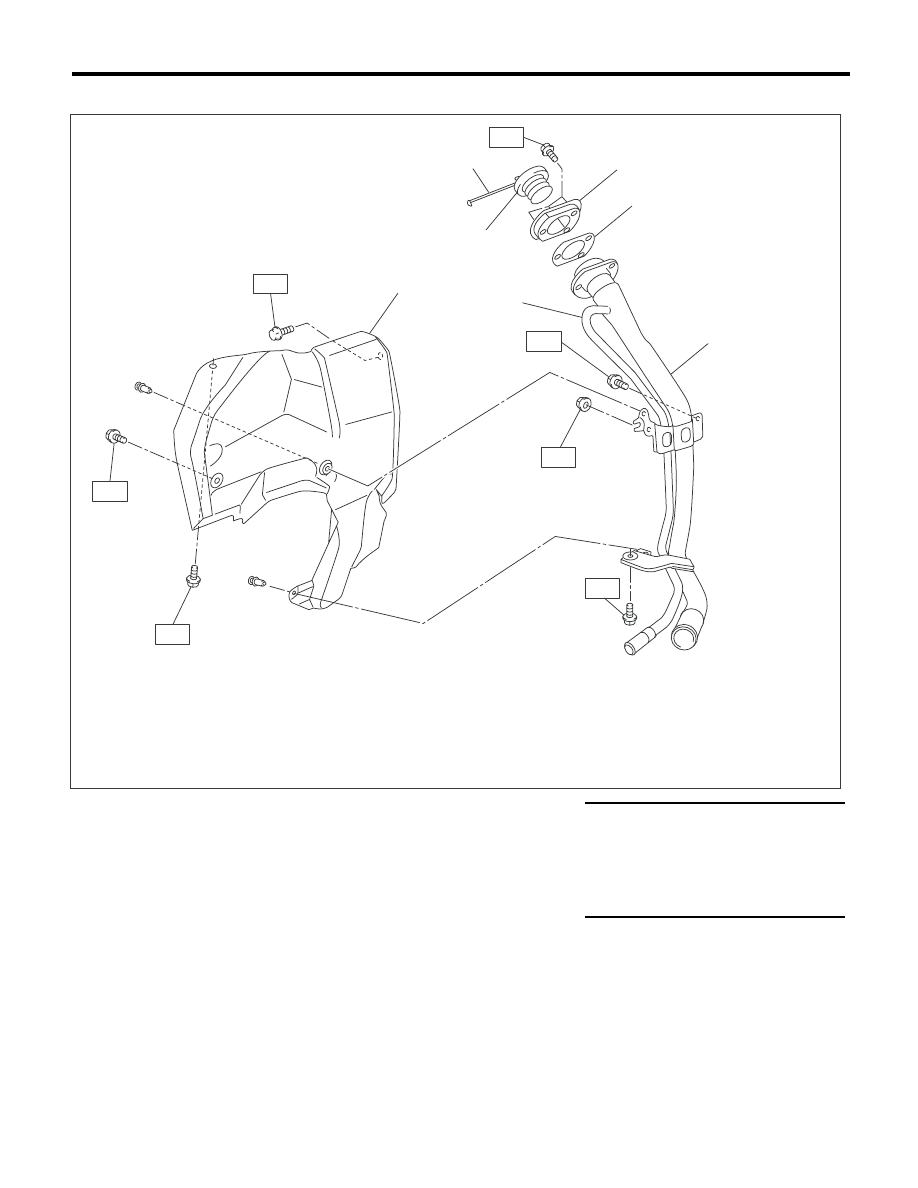

6. ЗАПРАВОЧНАЯ ТРУБА

(1)

Узел заправочной трубы

(5)

Кольцо заправочной горловины

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Вентиляционная трубка

(6)

Крышка заправочной горловины

T1: 1 (0,1, 0,7)

(3)

Щиток заправочной трубы

(7)

Страховочный фал крышки за-
правочной горловины

T2: 4,4 (0,4, 3,2)

(4)

Прокладка заправочной трубы





T3: 7,5 (0,8, 5,5)

FU-03295

(4)

(1)

(2)

(7)

(5)

(6)

T1

(3)

T1

T3

T1

T3

T3

T2

FU(H4DOTC)-12

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.
• Возле рабочей зоны разместите знаки “ЗА-
ПРЕЩАЕТСЯ ПОЛЬЗОВАТЬСЯ ОТКРЫТЫМ
ОГНЕМ”.
• Перед выполнением работ, при которых мо-
жет пролиться топливо, подготовьте контей-
нер для сбора топлива и кусок ткани. При раз-
ливе топлива немедленно вытрите его, чтобы
предотвратить проникновение в напольное
покрытие или попадание в окружающую среду.
• Следуйте всем государственным и местным
законодательным актам касательно утилиза-
ции отходов при сбросе топлива.

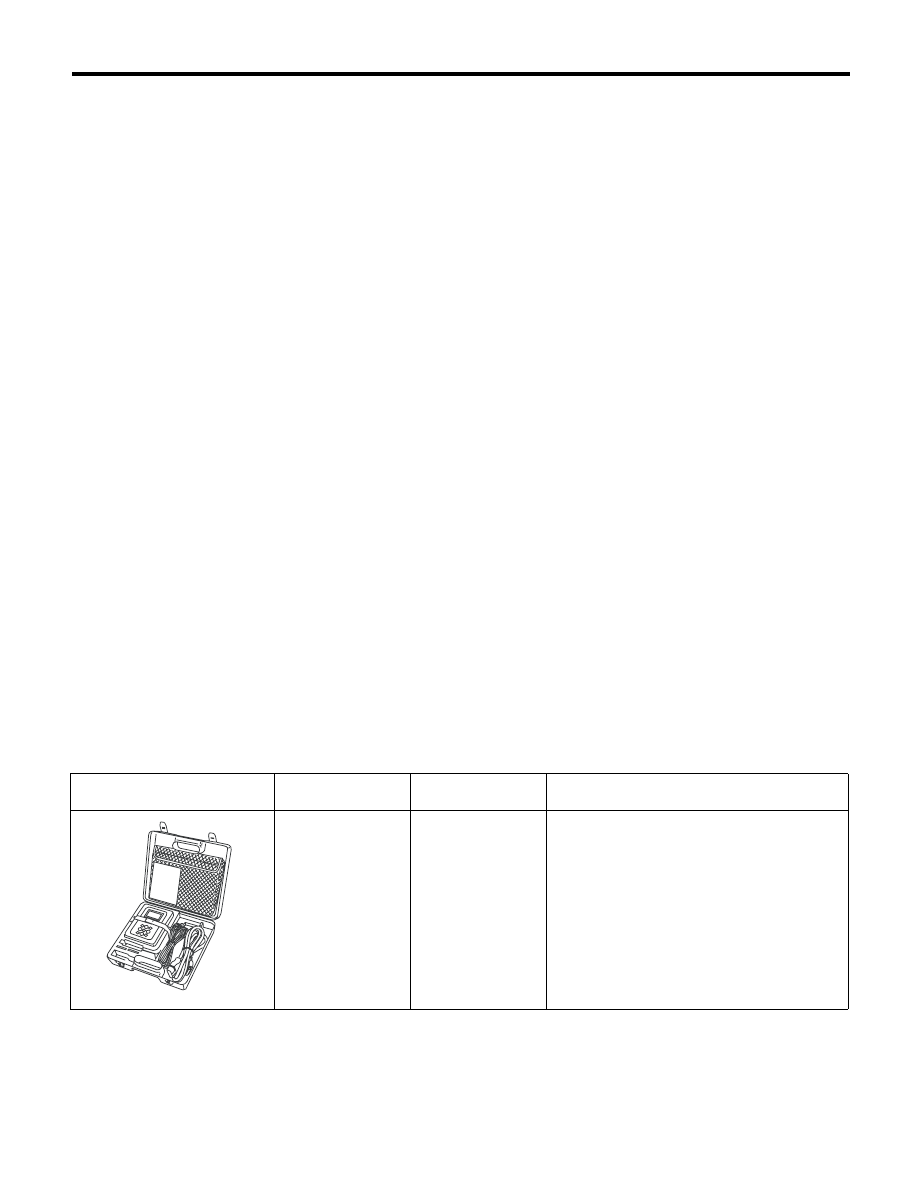

D: ПОДГОТОВКА ИНСТРУМЕНТА

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для слива топлива.

ST1B022XG0

FU(H4DOTC)-13

Корпус дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

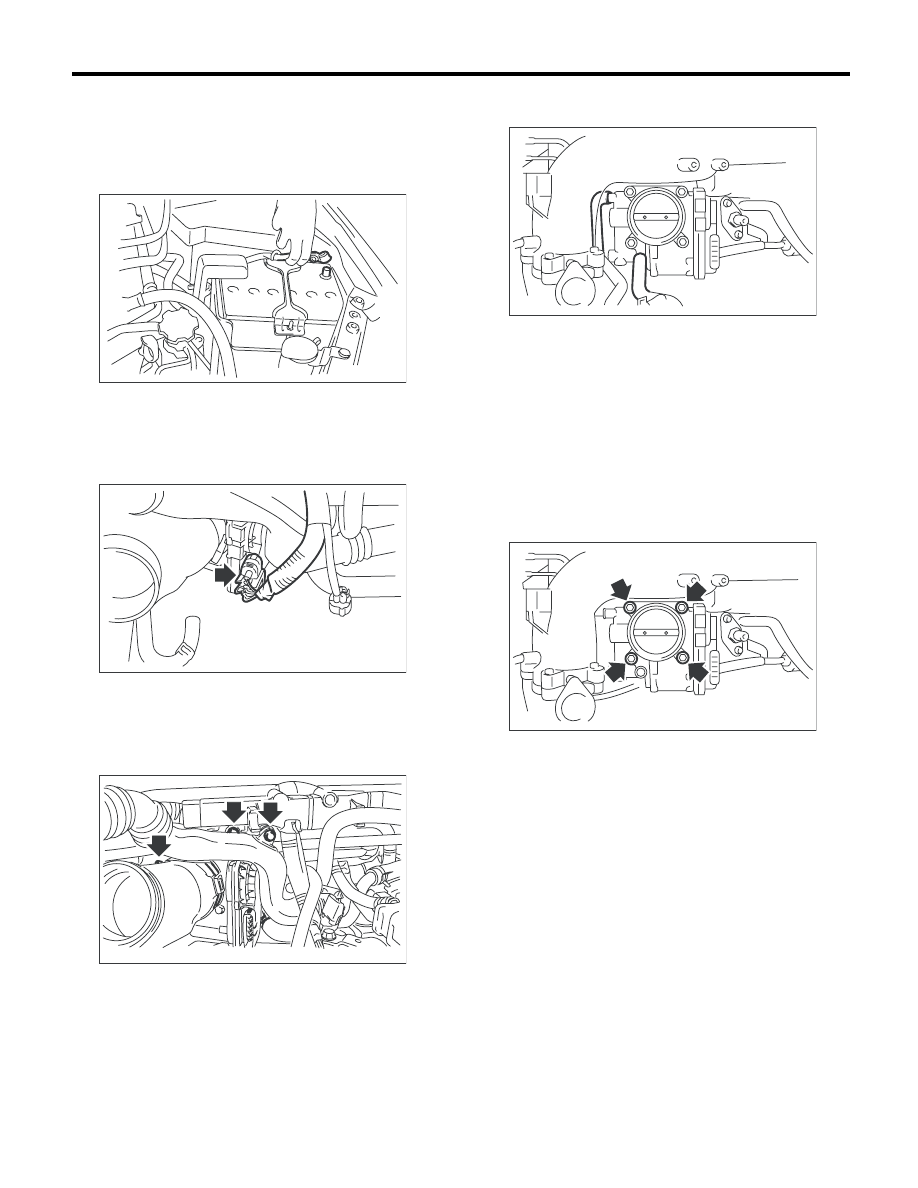

2. Корпус дроссельной

заслонки

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите промежуточный охладитель.
<См. IN(H4DOTC)-12, СНЯТИЕ, Промежуточный
охладитель.>
3) Отсоедините разъемы от датчика положе-
ния дроссельной заслонки.

4) Отверните болты, которые крепят обводную
воздушную трубку и трубку вентиляции карте-
ра к впускному коллектору, и ослабьте хомуты,
соединяющие корпус дроссельной заслонки и
патрубок.

5) Снимите патрубок с корпуса дроссельной
заслонки.

6) Отсоедините шланги охлаждающей жидкос-
ти от корпуса дроссельной заслонки.

7) Отверните болты, которые крепят корпус
дроссельной заслонки к впускному коллектору
и снимите корпус дроссельной заслонки.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.

Момент затяжки:

8 Нм (0,8 кгс-м, 5,9 фунт-сила-фут)

IN-00203

FU-03463

FU-03020

FU-01158

FU-01159
