FU(H4DOTC)-6

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

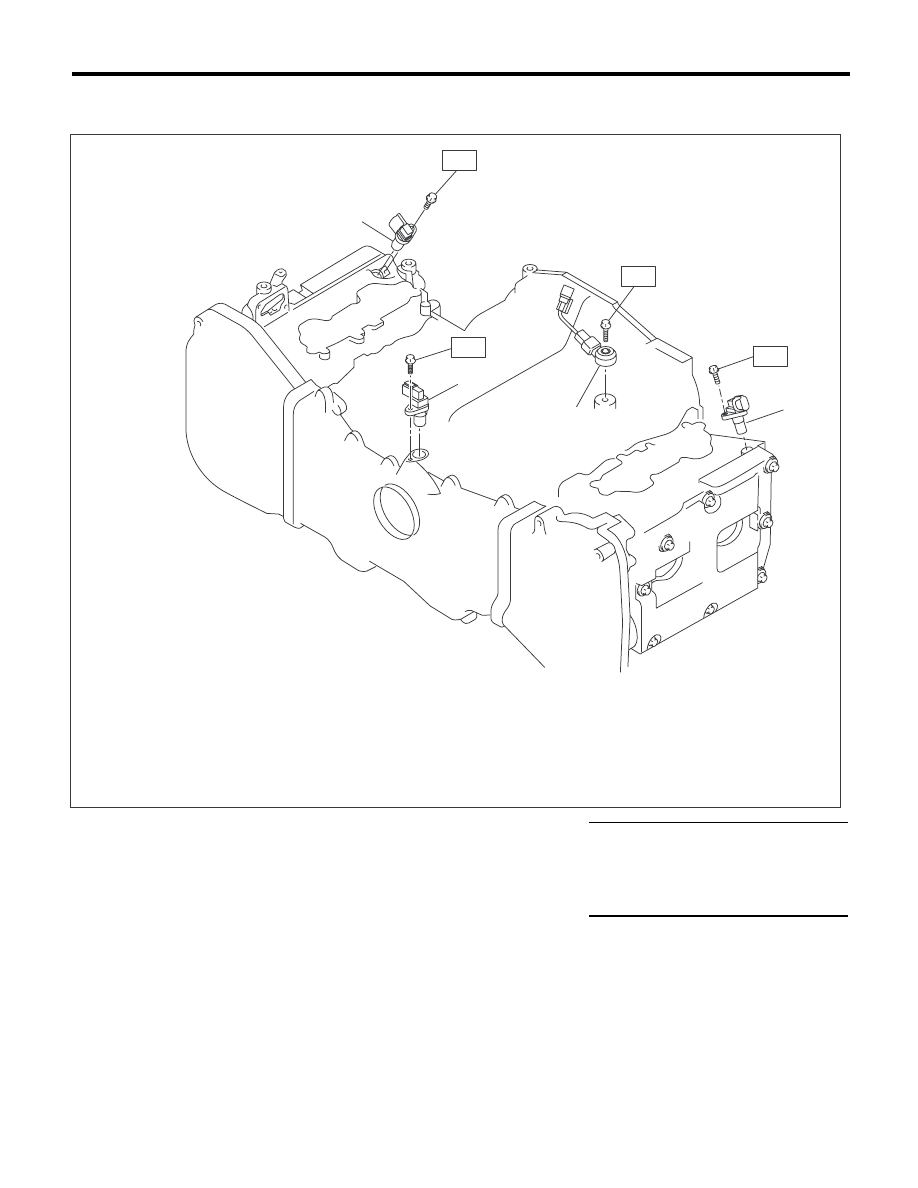

3. ДАТЧИКИ УГЛА ПОВОРОТА КОЛЕНЧАТОГО ВАЛА, ПОЛОЖЕНИЯ
РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА И ДЕТОНАЦИИ

(1)

Датчик угла поворота коленча-
того вала

(4)

Правый датчик положения рас-
пределительного вала

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2)

Датчик детонации





T1: 6,4 (0,7, 4,7)

(3)

Левый датчик положения рас-
пределительного вала





T2: 24 (2,4, 17,7)

FU-03083

(4)

(3)

(2)

(1)

T1

T1

T2

T1

FU(H4DOTC)-7

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

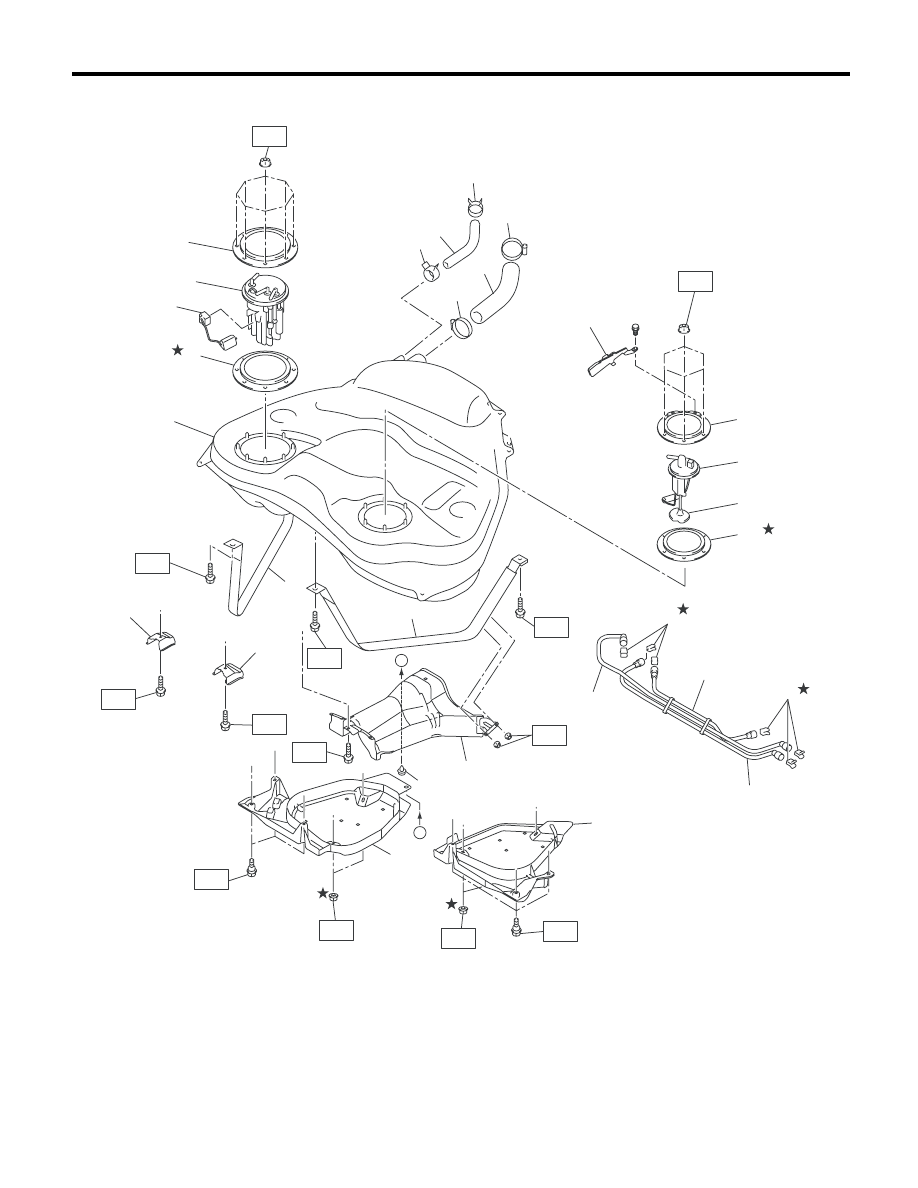

4. ТОПЛИВНЫЙ БАК

T1

(25)

(12)

T4

T1

T4

T3

T3

T3

T2

T3

T3

T4

(16)

(14)

(15)

(15)

(17)

(17)

(3)

(21)

(22)

(23)

(2)

(18)

(19)

(8)

(7)

(10)

(9)

(1)

(11)

(24)

(13)

T2

T3

(6)

(20)

(5)

(4)

(20)

A

A

(26)

FU-03442

FU(H4DOTC)-8

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)

Топливный бак

(12)

Верхняя пластина вспомогатель-
ного датчика уровня топлива

(23)

Левый щиток топливного бака

(2)

Правый бандаж топливного бака

(13)

Прокладка вспомогательного
датчика уровня топлива

(24)

Фильтр вспомогательного дат-
чика уровня топлива

(3)

Левый бандаж топливного бака

(14)

Шланг заправочной горловины

(25)

Защита вспомогательного дат-
чика уровня топлива

(4)

Трубка подачи топлива

(15)

Хомут

(26)

Фиксатор

(5)

Трубка возврата топлива

(16)

Вентиляционный шланг





(6)

Трубка струйного насоса

(17)

Зажим

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(7)

Узел топливного насоса

(18)

Правый стопор

T1: 4,4 (0,4, 3,2)

(8)

Верхняя пластина топливного
насоса

(19)

Левый стопор

T2: 9 (0,9, 6,6)

(9)

Прокладка топливного насоса

(20)

Фиксатор

T3: 18 (1,8, 13,3)

(10) Датчик уровня топлива

(21)

Теплозащитный экран

T4: 33 (3,4, 24,3)

(11) Вспомогательный датчик уровня

топлива

(22)

Правый щиток топливного бака





FU(H4DOTC)-9

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

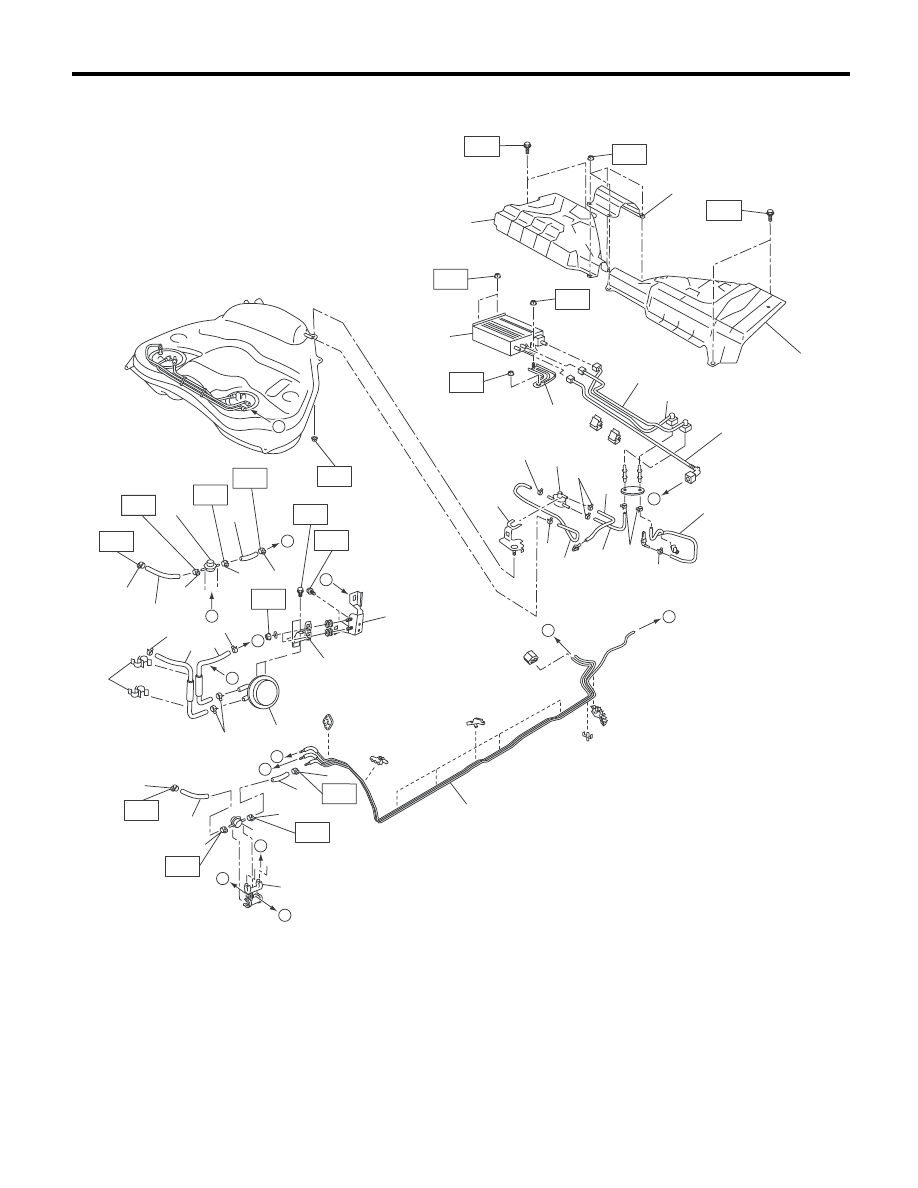

5. ТОПЛИВНАЯ МАГИСТРАЛЬ

FU-03471

T2

D

(25)

(1)

(1)

(1)

(1)

(24)

(26)

(23)

(21)

(19)

(16)

(18)

(20)

(17)

(22)

T3

T3

T3

C

T4

(15)

(14)

(7)

(14)

(3)

T1

T1

T1

(14)

(2)

(6)

(13)

T1

T1

T1

T1

(14)

(14)

T1

(13)

T1

T1

T1

(14)

(1)

D

C

(4) (5)

(9)

(11)

(12)

(1)

(1)

(10)

T3

T2

A

B

B

A

(14)

T4

T4

(29)

(28)

(27)

E

T2

(8)

E

F

G

G

(14)

F

(1)
