ME(H4DO 1.5)-28

Клапанный зазор

МЕХАНИЧЕСКАЯ ЧАСТЬ

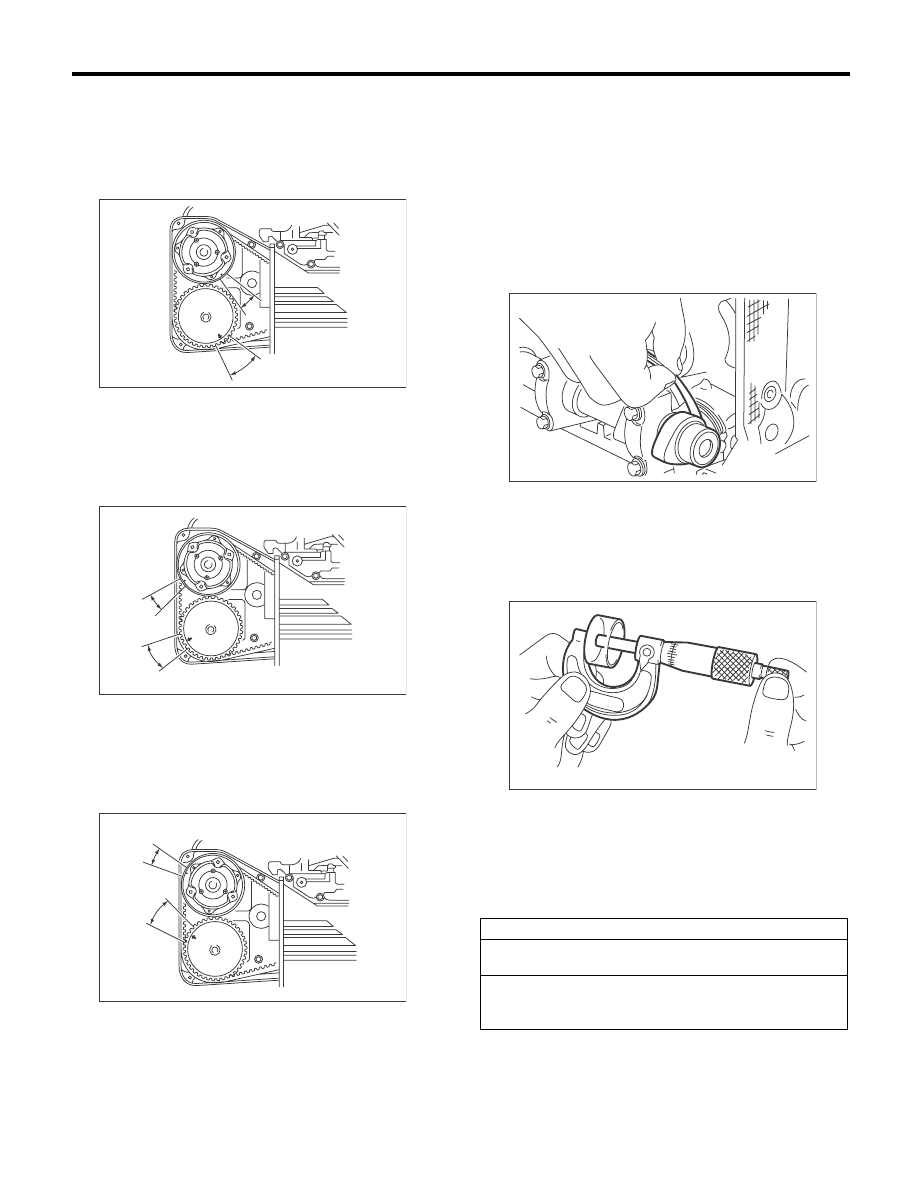

(1) Установите круглую отметку и стрелку
на звездочке распределительного вала в
положение, показанное на рисунке, и из-
мерьте клапанные зазоры выпускного кла-
пана цилиндра №2 и впускного клапана ци-
линдра №3.

(2) Установите круглую отметку и стрелку
на звездочке распределительного вала в
положение, показанное на рисунке, и из-
мерьте клапанные зазоры впускного клапа-
на цилиндра №2 и выпускного клапана ци-
линдра №4.

(3) Установите круглую отметку и стрелку
на звездочке распределительного вала в
положение, показанное на рисунке, и из-
мерьте клапанные зазоры выпускного кла-
пана цилиндра №1 и впускного клапана ци-
линдра №4.

15) После проверки установите соответствую-
щие детали в порядке, обратном порядку снятия.

ПРИМЕЧАНИЕ:
Установите новую прокладку клапанной крыш-
ки.

B: РЕГУЛИРОВКА

ПРИМЕЧАНИЕ:
Регулировка клапанного зазора должна вы-
полняться на холодном двигателе.
1) Измерьте все клапанные зазоры.
<См. ME(H4DO 1.5)-27, ПРОВЕРКА, Клапанный
зазор.>

ПРИМЕЧАНИЕ:
После измерения запишите значение каждого
клапанного зазора.

2) Снимите распределительный вал.
<См. ME(H4DO 1.5)-62, СНЯТИЕ, Распредели-
тельный вал.>
3) Снимите толкатель клапана.
4) Измерьте толщину толкателя клапана при
помощи микрометра.

5) Опираясь на измеренное значение клапанно-
го зазора и толщину толкателя клапана, по при-
веденной ниже таблице выберите толкатель
клапана нужной толщины и установите его.

ПРИМЕЧАНИЕ:
Используйте новый толкатель клапана.

ME-03172

ME-03173

ME-03174

Единицы измерения: мм (дюймы)

Впускной клапан: S = (V + T) – 0,19 (0,0075)
Выпускной клапан: S = (V + T) – 0,35 (0,0138)

S: Требуемая толщина толкателя клапана
V: Измеренный клапанный зазор
T: Толщина используемого толкателя клапана

ME-00024

ME-00025

ME(H4DO 1.5)-29

Клапанный зазор

МЕХАНИЧЕСКАЯ ЧАСТЬ

№ детали

Толщина, мм (дюймы)

13228AD181

4,32 (0,1701)

13228AD191

4,34 (0,1709)

13228AD201

4,36 (0,1717)

13228AD211

4,38 (0,1724)

13228AD221

4,40 (0,1732)

13228AD231

4,42 (0,1740)

13228AD241

4,44 (0,1748)

13228AD251

4,46 (0,1756)

13228AD261

4,48 (0,1764)

13228AD271

4,50 (0,1772)

13228AD281

4,52 (0,1780)

13228AD291

4,54 (0,1787)

13228AD301

4,56 (0,1795)

13228AD311

4,58 (0,1803)

13228AD321

4,60 (0,1811)

13228AC581

4,62 (0,1819)

13228AC591

4,63 (0,1823)

13228AC601

4,64 (0,1827)

13228AC611

4,65 (0,1831)

13228AC621

4,66 (0,1835)

13228AC631

4,67 (0,1839)

13228AC641

4,68 (0,1843)

13228AC651

4,69 (0,1846)

13228AC661

4,70 (0,1850)

13228AC671

4,71 (0,1854)

13228AC681

4,72 (0,1858)

13228AC691

4,73 (0,1862)

13228AC701

4,74 (0,1866)

13228AC711

4,75 (0,1870)

13228AC721

4,76 (0,1874)

13228AC731

4,77 (0,1878)

13228AC741

4,78 (0,1882)

13228AC751

4,79 (0,1886)

13228AC761

4,80 (0,1890)

13228AC771

4,81 (0,1894)

13228AC781

4,82 (0,1898)

13228AC791

4,83 (0,1902)

13228AC801

4,84 (0,1906)

13228AC811

4,85 (0,1909)

13228AC821

4,86 (0,1913)

13228AC831

4,87 (0,1917)

13228AC841

4,88 (0,1921)

13228AC851

4,89 (0,1925)

13228AC861

4,90 (0,1929)

13228AC871

4,91 (0,1933)

13228AC881

4,92 (0,1937)

13228AC891

4,93 (0,1941)

13228AC901

4,94 (0,1945)

13228AC911

4,95 (0,1949)

13228AC921

4,96 (0,1953)

13228AC931

4,97 (0,1957)

13228AC941

4,98 (0,1961)

13228AC951

4,99 (0,1965)

13228AC961

5,00 (0,1969)

13228AC971

5,01 (0,1972)

13228AC981

5,02 (0,1976)

13228AC991

5,03 (0,1980)

13228AD001

5,04 (0,1984)

13228AD011

5,05 (0,1988)

13228AD021

5,06 (0,1992)

13228AD031

5,07 (0,1996)

13228AD041

5,08 (0,2000)

13228AD051

5,09 (0,2004)

13228AD061

5,10 (0,2008)

13228AD071

5,11 (0,2012)

13228AD081

5,12 (0,2016)

13228AD091

5,13 (0,2020)

13228AD101

5,14 (0,2024)

13228AD111

5,15 (0,2028)

13228AD121

5,16 (0,2032)

13228AD131

5,17 (0,2035)

13228AD141

5,18 (0,2039)

13228AD151

5,19 (0,2043)

13228AD161

5,20 (0,2047)

13228AD171

5,21 (0,2051)

13228AD331

5,23 (0,2059)

13228AD341

5,25 (0,2067)

13228AD351

5,27 (0,2075)

13228AD361

5,29 (0,2083)

13228AD371

5,31 (0,2091)

13228AD381

5,33 (0,2098)

13228AD391

5,35 (0,2106)

13228AD401

5,37 (0,2114)

13228AD411

5,39 (0,2122)

13228AD421

5,41 (0,2130)

13228AD431

5,43 (0,2138)

13228AD441

5,45 (0,2146)

13228AD451

5,47 (0,2154)

13228AD461

5,49 (0,2161)

13228AD471

5,51 (0,2169)

13228AD481

5,53 (0,2177)

13228AD491

5,55 (0,2185)

13228AD501

5,57 (0,2193)

13228AD511

5,59 (0,2201)

№ детали

Толщина, мм (дюймы)

ME(H4DO 1.5)-30

Клапанный зазор

МЕХАНИЧЕСКАЯ ЧАСТЬ

6) Установите распределительный вал.
<См. ME(H4DO 1.5)-63, УСТАНОВКА, Распре-
делительный вал.>
7) Установите звездочку распределительного
вала. <См. ME(H4DO 1.5)-59, УСТАНОВКА,
Звездочка распределительного вала.>
8) Установите ремень ГРМ.
<См. ME(H4DO 1.5)-52, УСТАНОВКА, Ремень
ГРМ.>
9) После этого еще раз измерьте клапанные за-
зоры всех клапанов. Если клапанные зазоры
не соответствуют значениям, установленным
для регулировки, повторите процедуру снова,
начиная с первого шага.

Клапанный зазор (значение для регулировки)

Впускной:

0,20

+0,01

–0,03

 мм (0,0079

+0,0004

–0,0012

 дюйма)

Выпускной:

0,35

±

0,02 мм (0,0138

±

0,0008 дюйма)

10) После проведения измерений установите
соответствующие детали в порядке, обратном
порядку снятия.

ME(H4DO 1.5)-31

Узел двигателя

МЕХАНИЧЕСКАЯ ЧАСТЬ

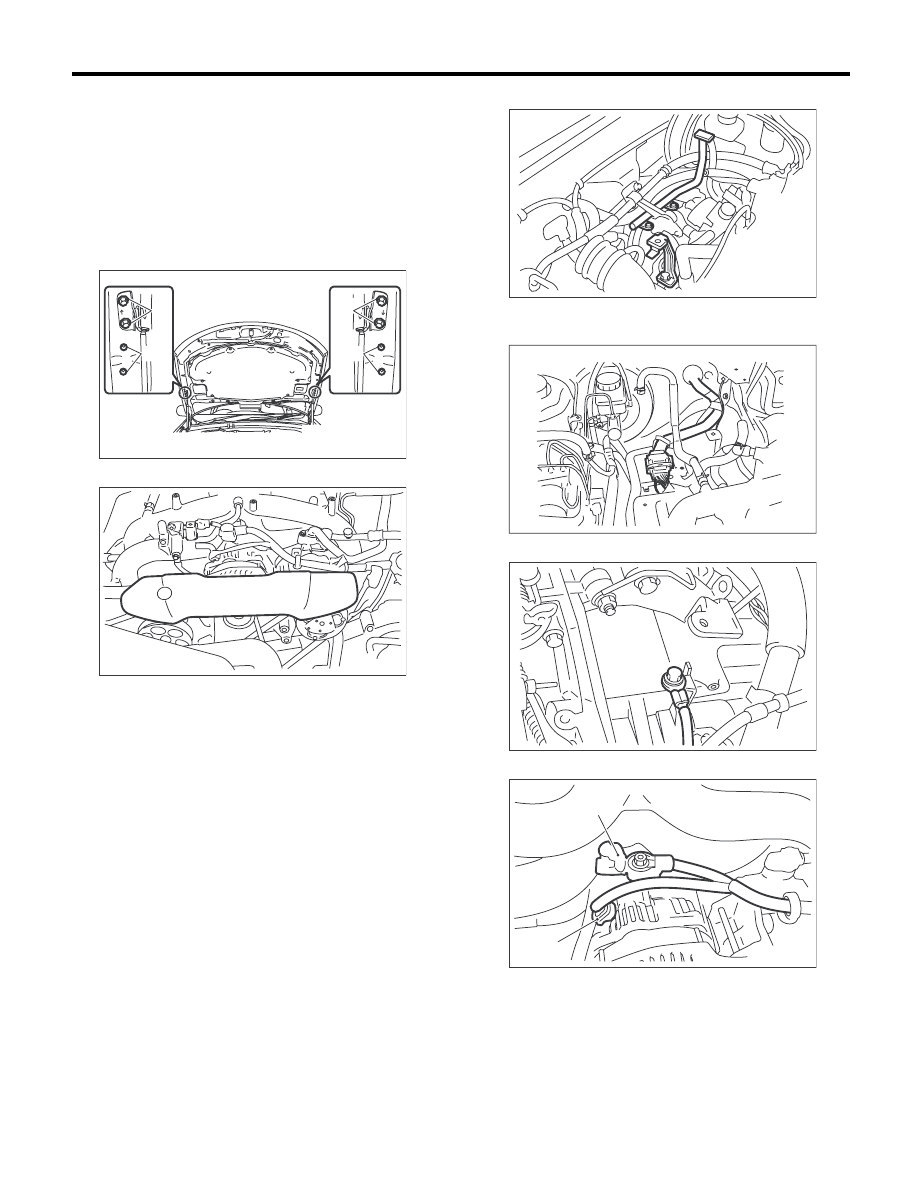

9. Узел двигателя

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Переставьте болты из положения (A) в поло-
жение (B), а затем полностью откройте крышку
капота.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

3) Снимите крышки клиновидного ремня.

4) Соберите хладагент из системы кондицио-
нера. <См. AC-26, Процедура утилизации хла-
дагента.>
5) Снимите давление в топливной системе.
<См. FU(H4DO 1.5)-43, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
6) Отсоедините провода от аккумулятора и
снимите аккумулятор с автомобиля.
7) Снимите воздухозаборный короб, корпус
воздушного фильтра и воздухозаборную каме-
ру <См. IN(H4DO 1.5)-8, СНЯТИЕ, Воздухоза-
борный короб.> <См. IN(H4DO 1.5)-5, СНЯТИЕ,
Корпус воздушного фильтра.>
<См. IN(H4DO 1.5)-7, СНЯТИЕ, Воздухозабор-
ная камера.>
8) Снимите нижний кожух.
9) Снимите радиатор с автомобиля.
<См. CO(H4DO 1.5)-27, СНЯТИЕ, Радиатор.>
10) Отсоедините напорные шланги кондицио-
нера от компрессора кондиционера.

11) Снимите стойку воздухозаборной камеры.

12) Отсоедините следующие разъемы и провода.

(1) Разъемы жгута проводки двигателя

(2) Клемма массы двигателя

(3) Разъем и клемма генератора

ME-03458

(A)

(B)

(A)

(B)

ME-03312

(A) Клемма

(B) Разъем генератора

ME-00816

ME-03369

ME-00028

ME-00818

(B)

(A)
