Subaru Impreza (2008 год). Руководство - часть 58
ME(H4DO 1.5)-4
Общие сведения

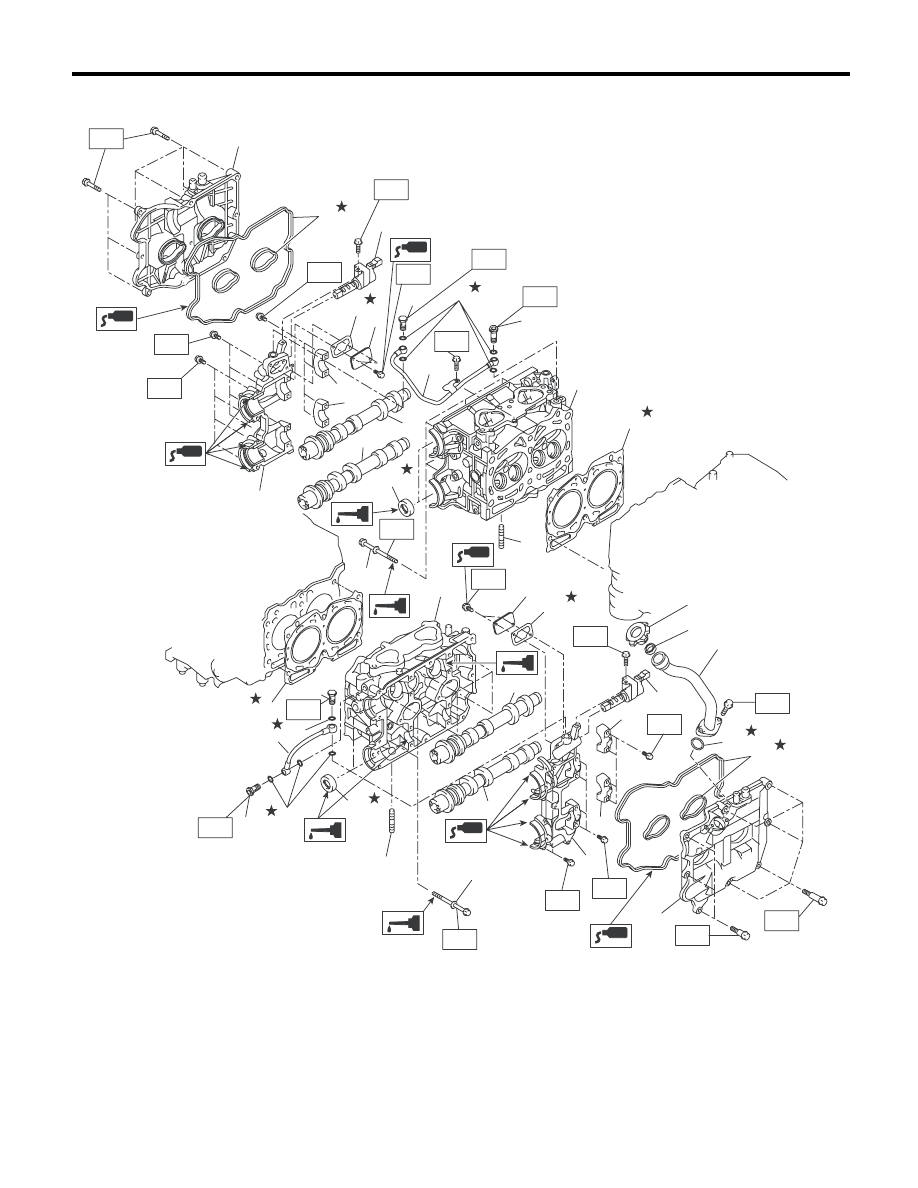

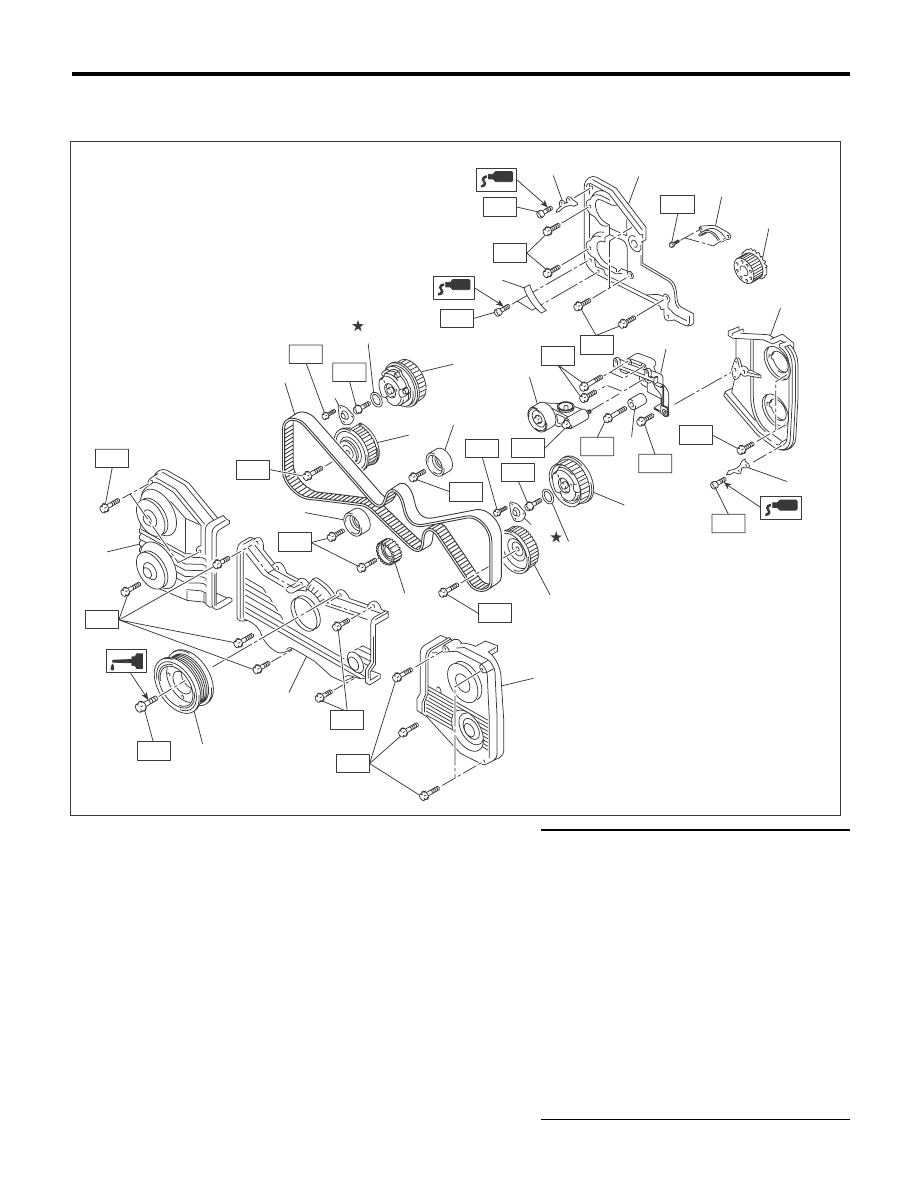

МЕХАНИЧЕСКАЯ ЧАСТЬ
Толкатель
клапана
Внешний диаметр
мм (дюймы)
32,959 — 32,975 (1,2976 — 1,2982)
Внутренний диаметр (в головке блока цилиндров)
мм (дюймы)
32,994 — 33,016 (1,2990 — 1,2998)
Зазор толкателя клапана
мм (дюймы)
Номинальное
значение
0,019 — 0,057 (0,0007 — 0,0022)
Блок цилин-
дров
Предельное искривление поверхности (Поверх-
ности, сопряженной с головкой блока цилиндров)
мм (дюймы)
0,025 (0,00098)
Предел шлифовки
мм (дюймы)
0,1 (0,004)
Номинальная высота
мм (дюймы)
201,0 (7,91)
Внутренний диаметр ци-
линдра
мм
(дюймы)
Номиналь-
ное значение
A
77,705 — 77,715 (3,0593 — 3,0596)
B
77,695 — 77,705 (3,0589 — 3,0593)
Конусность
мм (дюймы) Номинальное
значение
0,015 (0,0006)
Отклонение от окружности
мм (дюймы) Номинальное
значение
0,010 (0,0004)
Поршневой зазор
мм (дюймы) Номинальное
значение
–0,010 — 0,010 (–0,00039 — 0,00039)
Предел расточки цилиндра (диаметр)
мм (дюймы)
До 78,205 (3,079)
Поршень
Внешний диаметр
мм
(дюймы)
Номиналь-
ное значение
A
77,705 — 77,715 (3,0593 — 3,0596)
B
77,695 — 77,705 (3,0589 — 3,0593)
0,25 (0,0098) OS
77,945 — 77,965 (3,0687 — 3,0695)
0,50 (0,0197) OS
78,195 — 78,215 (3,0785 — 3,0793)
Поршневой
палец
Номинальный зазор между порш-
нем и поршневым пальцем
мм (дюймы)
Номинальное
значение
0,004 — 0,008 (0,0002 — 0,0003)
Температура посадки
Поршневой палец должен устанавливать-
ся в нужное положение большим пальцем
руки при температуре 20°C (68°F)
Поршневое
кольцо
Зазор замка кольца
мм
(дюймы)
Верхнее
кольцо
Номинальное
значение
0,20 — 0,35 (0,0079 — 0,0138)
Второе коль-
цо
Номинальное
значение
0,35 — 0,50 (0,0138 — 0,0197)
Маслосъем-
ное кольцо
Номинальное
значение
0,20 — 0,50 (0,0079 — 0,0197)
Зазор канавки кольца
мм
(дюймы)
Верхнее
кольцо
Номинальное
значение
0,040 — 0,080 (0,0016 — 0,0031)
Второе коль-
цо
Номинальное
значение
0,030 — 0,070 (0,0012 — 0,0028)
Шатун
Изгиб или кручение на 100 мм
(3,94 дюйма) длины
мм (дюймы)
Предельное
значение
0,10 (0,0039)
Осевой люфт
мм (дюймы) Номинальное
значение
0,070 — 0,330 (0,0028 — 0,0130)
Вкладыш
подшипни-
ка большой
головки ша-
туна
Масляный зазор
мм (дюймы) Номинальное
значение
0,016 — 0,044 (0,00063 — 0,0017)
Толщина в центральной части
мм (дюймы)
Номинальное
значение
1,492 — 1,501 (0,0587 — 0,0591)
0,03 (0,0012) US
1,510 — 1,513 (0,0594 — 0,0596)
0,05 (0,0020) US
1,520 — 1,523 (0,0599 — 0,0600)
0,25 (0,0098) US
1,620 — 1,623 (0,0638 — 0,0639)
Втулка ма-
лой головки
Зазор между поршневым пальцем
и втулкой
мм (дюймы)
Номинальное
значение
0 — 0,022 (0 — 0,0009)
