Subaru Impreza (2008 год). Руководство - часть 56

IN(H4DO 1.5)-6

Корпус воздушного фильтра

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

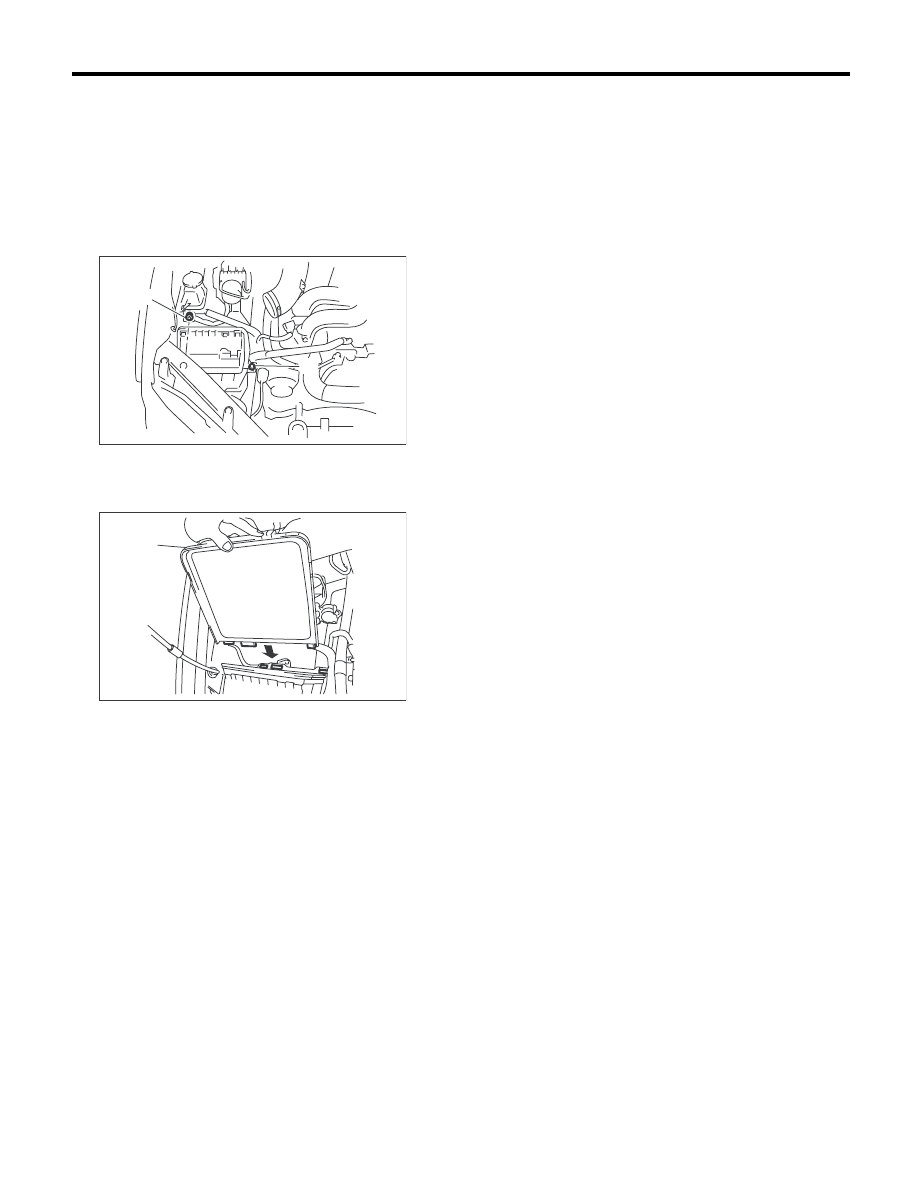

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Болт (A):

6 Нм (0,6 кгс-м, 4,4 фунт-сила-фут)

Гайка (B):

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Вставьте нижний язычок корпуса и застегните
зажим.

C: ПРОВЕРКА

Проверьте на предмет наличия трещин и ос-
лабленных соединений.

IN-02216

(B)

(A)

IN-02191

IN(H4DO 1.5)-7

Воздухозаборная камера

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

4. Воздухозаборная камера

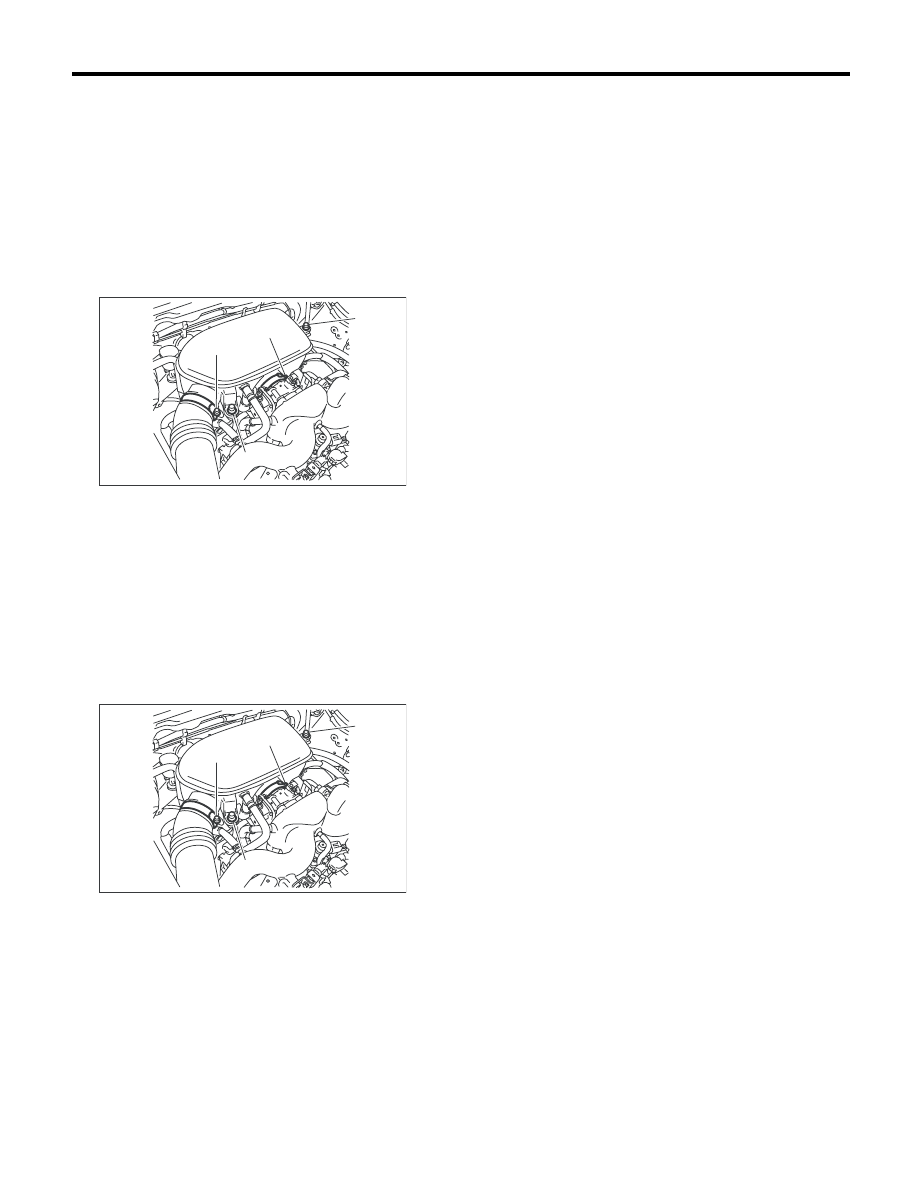

A: СНЯТИЕ

1) Ослабьте хомут (A), который соединяет воз-
духозаборную камеру с корпусом дроссельной
заслонки.
2) Ослабьте хомут (В), который соединяет
впускной соединительный патрубок с воздухо-
заборной камерой.
3) Отверните болты (C), которые крепят возду-
хозаборную камеру к стойкам.

4) Отсоедините шланги отвода картерных га-
зов и снимите воздухозаборную камеру.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Хомут (А), (В)

3 Нм (0,3 кгс-м, 2,2 фунт-сила-фут)

Болт (C)

6,5 Нм (0,7 кгс-м, 4,8 фунт-сила-фут)

C: ПРОВЕРКА

1) Проверьте на предмет наличия трещин и ос-
лабленных соединений.
2) Проверьте воздухозаборную камеру на
предмет отсутствия посторонних предметов.

IN-02327

(C)

(A)

(C)

(B)

IN-02327

(C)

(A)

(C)

(B)

IN(H4DO 1.5)-8

Воздухозаборный короб

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

5. Воздухозаборный короб

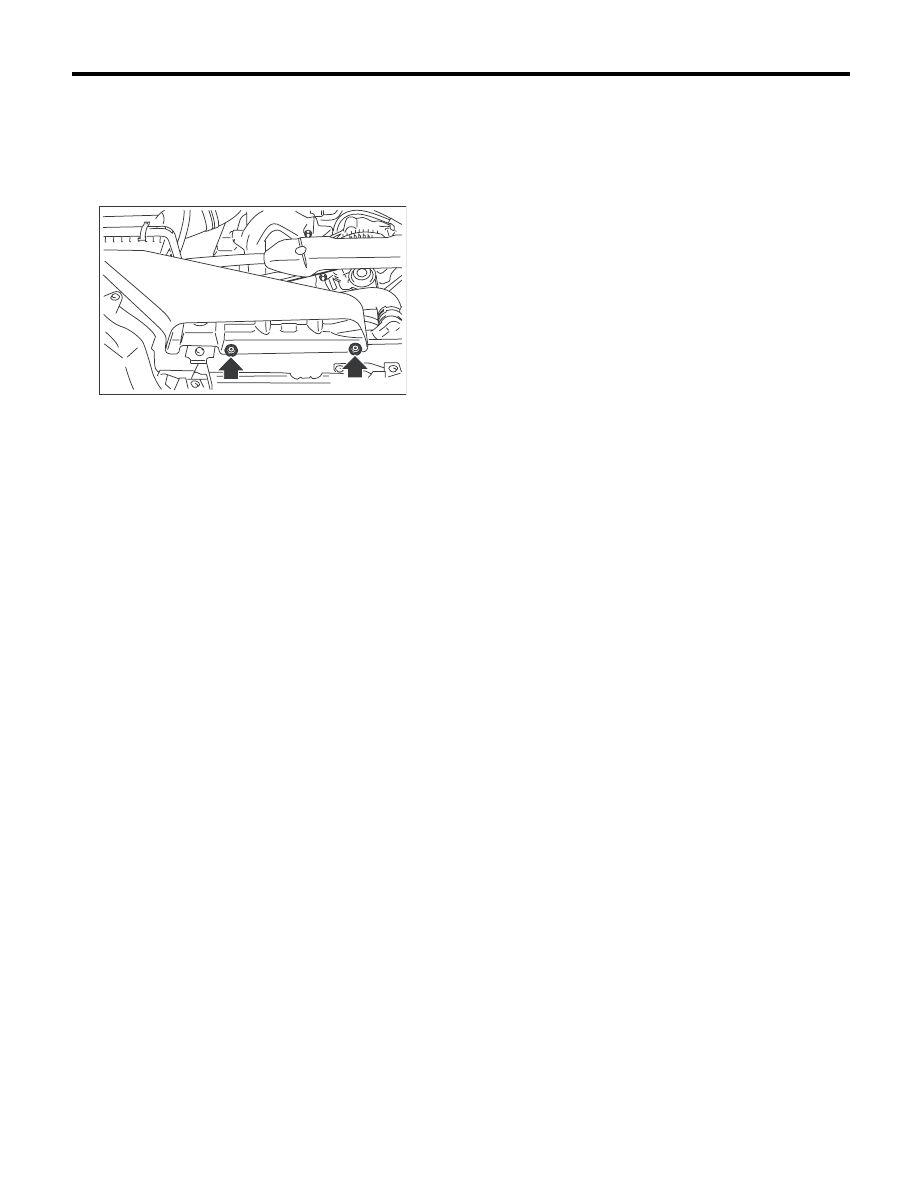

A: СНЯТИЕ

1) Снимите фиксаторы, которые крепят возду-
хозаборный короб на передней части кузова.
2) Снимите воздухозаборный короб.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

C: ПРОВЕРКА

1) Проверьте на предмет наличия трещин и ос-
лабленных соединений.
2) Проверьте воздухозаборный короб на пред-
мет отсутствия посторонних предметов.

IN-02262

IN(H4DO 1.5)-9

Резонаторная камера

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

6. Резонаторная камера

A: СНЯТИЕ

Резонаторная камера и корпус воздушного
фильтра объединены в единый блок, поэтому,
обратитесь к разделу “Корпус воздушного
фильтра”, в котором приведена процедура
снятия. <См. IN(H4DO 1.5)-5, СНЯТИЕ, Корпус
воздушного фильтра.>

B: УСТАНОВКА

Резонаторная камера и корпус воздушного
фильтра объединены в единый блок, поэтому,
обратитесь к разделу “Корпус воздушного
фильтра”, в котором приведена процедура ус-
тановки. <См. IN(H4DO 1.5)-6, УСТАНОВКА,
Корпус воздушного фильтра.>

C: ПРОВЕРКА

Проверьте на предмет наличия трещин и ос-
лабленных соединений.
