FU(H4DO 1.5)-22

Впускной коллектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

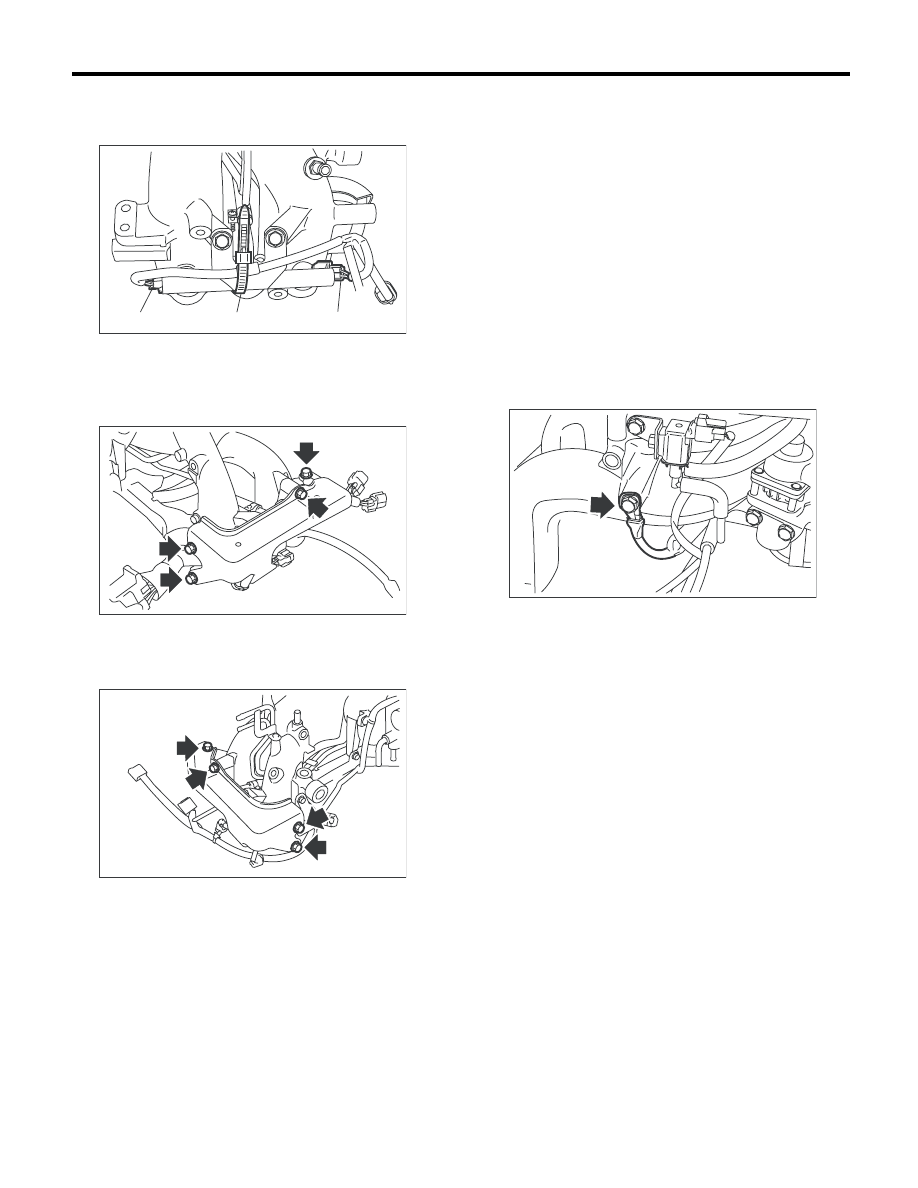

9) Закрепите жгут проводки двигателя на труб-
ке топливного инжектора при помощи фикса-
тора жгута проводки (А)

10) Установите правый щиток топливной труб-
ки.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

11) Установите левый щиток топливной трубки.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

12) Установите электромагнитный клапан уп-
равления продувкой адсорбера.
<См. EC(H4DO 1.5)-7, УСТАНОВКА, Электро-
магнитный клапан управления продувкой ад-
сорбера.>
13) Установите клапан рециркуляции выхлоп-
ных газов.
<См. FU(H4DO 1.5)-31, УСТАНОВКА, Клапан
рециркуляции выхлопных газов.>
14) Установите корпус дроссельной заслонки
на впускной коллектор.
<См. FU(H4DO 1.5)-14, УСТАНОВКА, Корпус
дроссельной заслонки.>
15) Присоедините клемму массы двигателя к
впускному коллектору.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

E: ПРОВЕРКА

Убедитесь в том, что топливная трубка и топ-
ливные шланги не имеют повреждений, а со-
единения плотно затянуты.

(A)

(B)

(B) FU-02791

FU-03061

FU-03060

FU-02786

FU(H4DO 1.5)-23

Датчик температуры охлаждающей жидкости двигателя

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

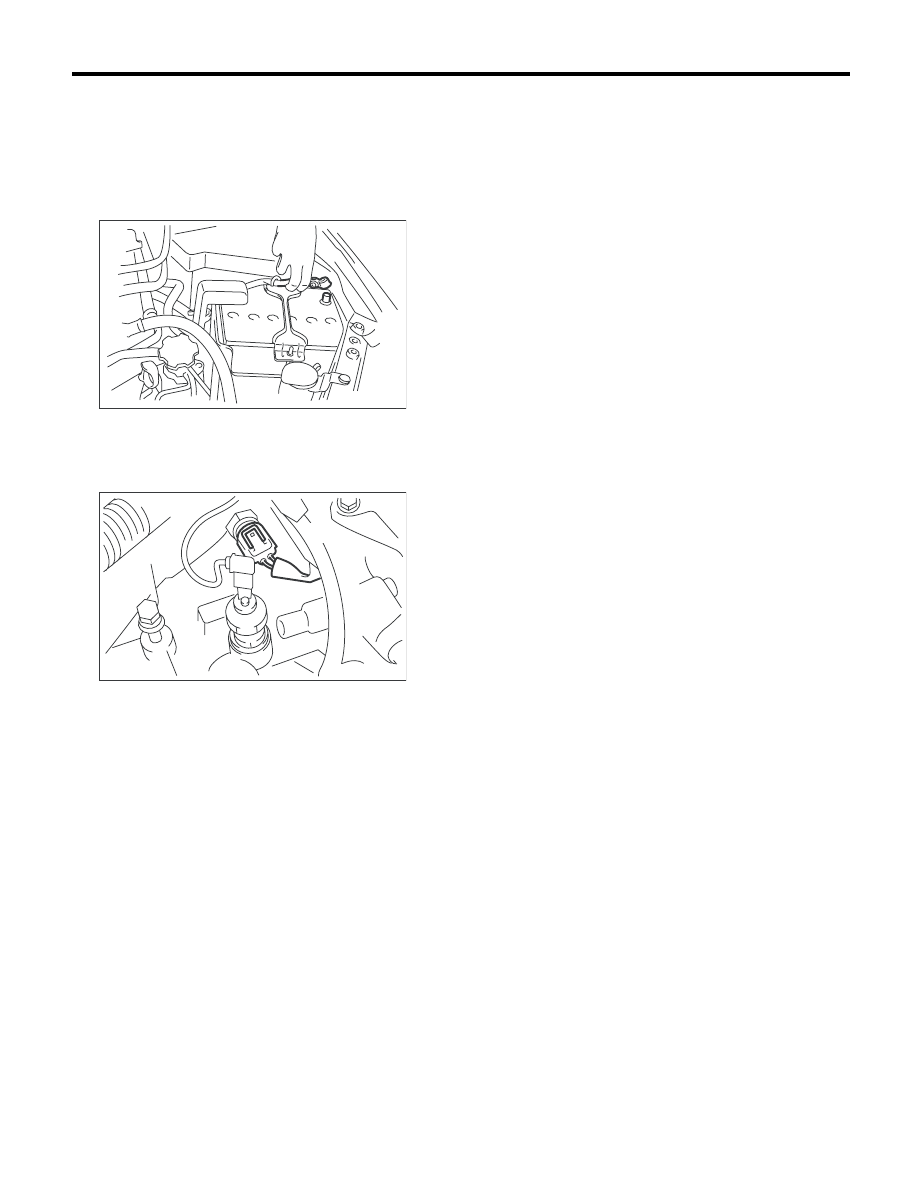

4. Датчик температуры

охлаждающей жидкости
двигателя

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите генератор. <См. SC(H4DO 1.5)-12,
СНЯТИЕ, Генератор.>
3) Отсоедините разъем от датчика температу-
ры охлаждающей жидкости двигателя.

4) Снимите датчик температуры охлаждающей
жидкости двигателя.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

IN-00203

FU-00055

FU(H4DO 1.5)-24

Датчик угла поворота коленчатого вала

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

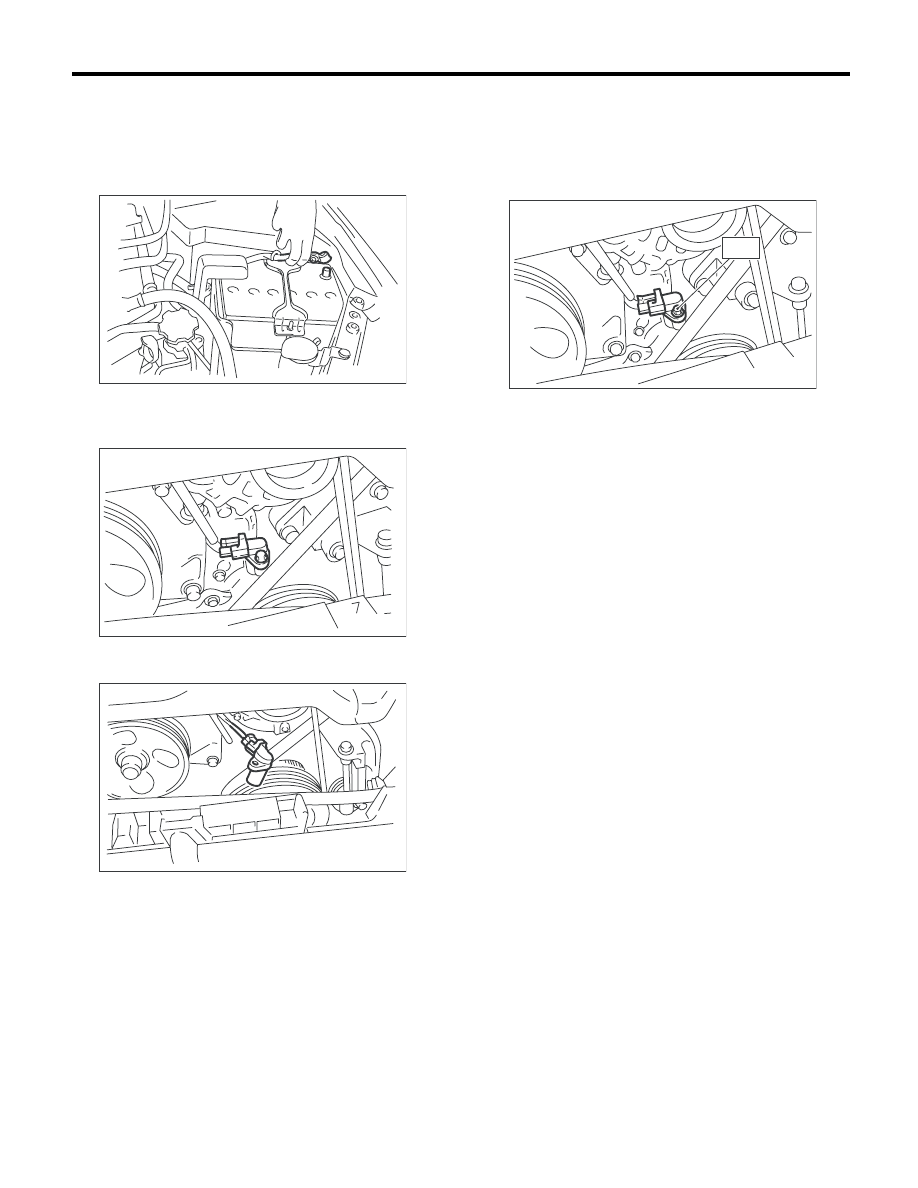

5. Датчик угла поворота

коленчатого вала

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отверните болт, который крепит датчик уг-
ла поворота коленчатого вала к блоку цилинд-
ров.

3) Снимите датчик угла поворота коленчатого
вала и отсоедините его разъем.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

IN-00203

FU-00056

FU-00057

FU-00058

T

FU(H4DO 1.5)-25

Датчик положения распределительного вала

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

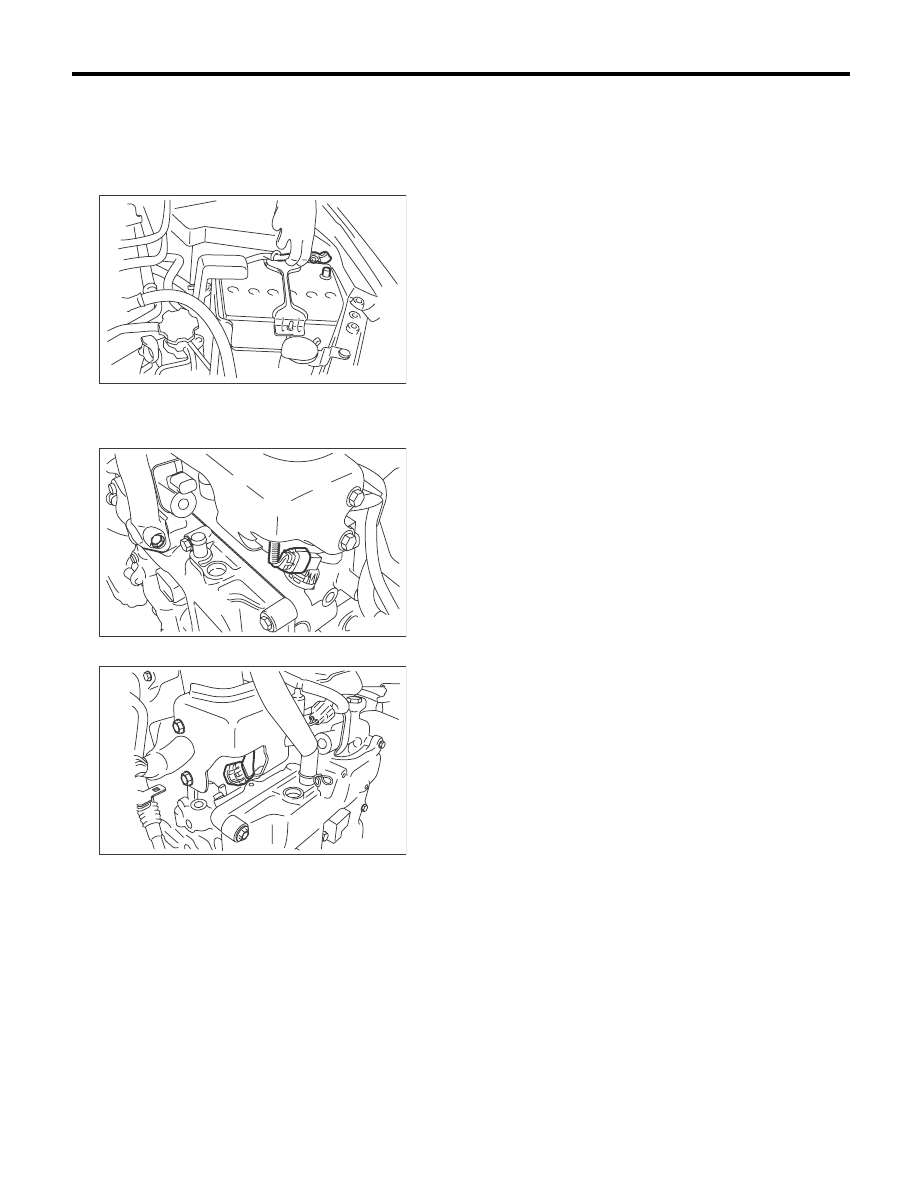

6. Датчик положения

распределительного вала

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем от датчика положения
распределительного вала.
• Левая сторона

• Правая сторона

3) Снимите датчик положения распредели-
тельного вала с задней части головки блока
цилиндров.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

6,4 Нм (0,7 кгс-м, 4,7 фунт-сила фут)

IN-00203

FU-02779

FU-03052
