Subaru Forester (2008 год). Руководство - часть 831





IM(diag)-7

Subaru Select Monitor

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

5. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1. КАК ИСПОЛЬЗОВАТЬ SUBARU
SELECT MONITOR

1) Подготовьте комплект Subaru Select Monitor.
2) Подсоедините к Subaru Select Monitor диа-
гностический кабель.
3) Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.

(1) Разъем канала передачи данных распо-
ложен в нижней части панели приборов (со
стороны водителя).

(2) Подсоедините к разъему канала переда-
чи данных диагностический кабель.

ОСТОРОЖНО:
Не подключайте никакие другие диагности-
ческие устройства, кроме Subaru Select
Monitor.
4) Поверните замок зажигания в положение
ON (двигатель выключен) и включите Subaru
Select Monitor.
5) При помощи Subaru Select Monitor вызовите
на дисплей различные данные и КДН и зафик-
сируйте их.

2. СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ (КДН) ДВИГАТЕЛЯ

Для получения информации о порядке отобра-
жения КДН, обратитесь к разделу “Считыва-
ние кодов диагностики неисправностей (КДН)”.
<См. IM(diag)-8, Считывание кодов диагности-
ки неисправностей (КДН).>

3. ПРОВЕРКА ЛИНИИ СВЯЗИ

ПРИМЕЧАНИЕ:
Проверка линии связи между ECM и блоком уп-
равления иммобилайзером может произво-
диться на экране дисплея “System Operation
Check Mode”. Соответствующий пункт называ-
ется “Communication line check” (Проверка ли-
нии связи).
1) Подсоедините Subaru Select Monitor.
2) На экране дисплея «Each system check» вы-
берите пункт {Engine Control System}.
3) Начните проверку линии связи.
4) Появились ли на дисплее буквы OK?
Если да, переходите к шагу 5).
Если нет, переходите к шагу 6).
5) По результатам диагностики короткое замы-
кание в цепи не выявлено. Завершите провер-
ку линии связи.
6) Если выявлена неисправность, устраните при-
чину неисправности. <См. IM(diag)-17, КДН P1572
НЕИСПРАВНОСТЬ ЦЕПИ ИММОБИЛАЙЗЕРА
(КРОМЕ ЦЕПИ АНТЕННЫ), Процедура диагности-
ки с использованием кодов диагностики неис-
правностей (КДН).>

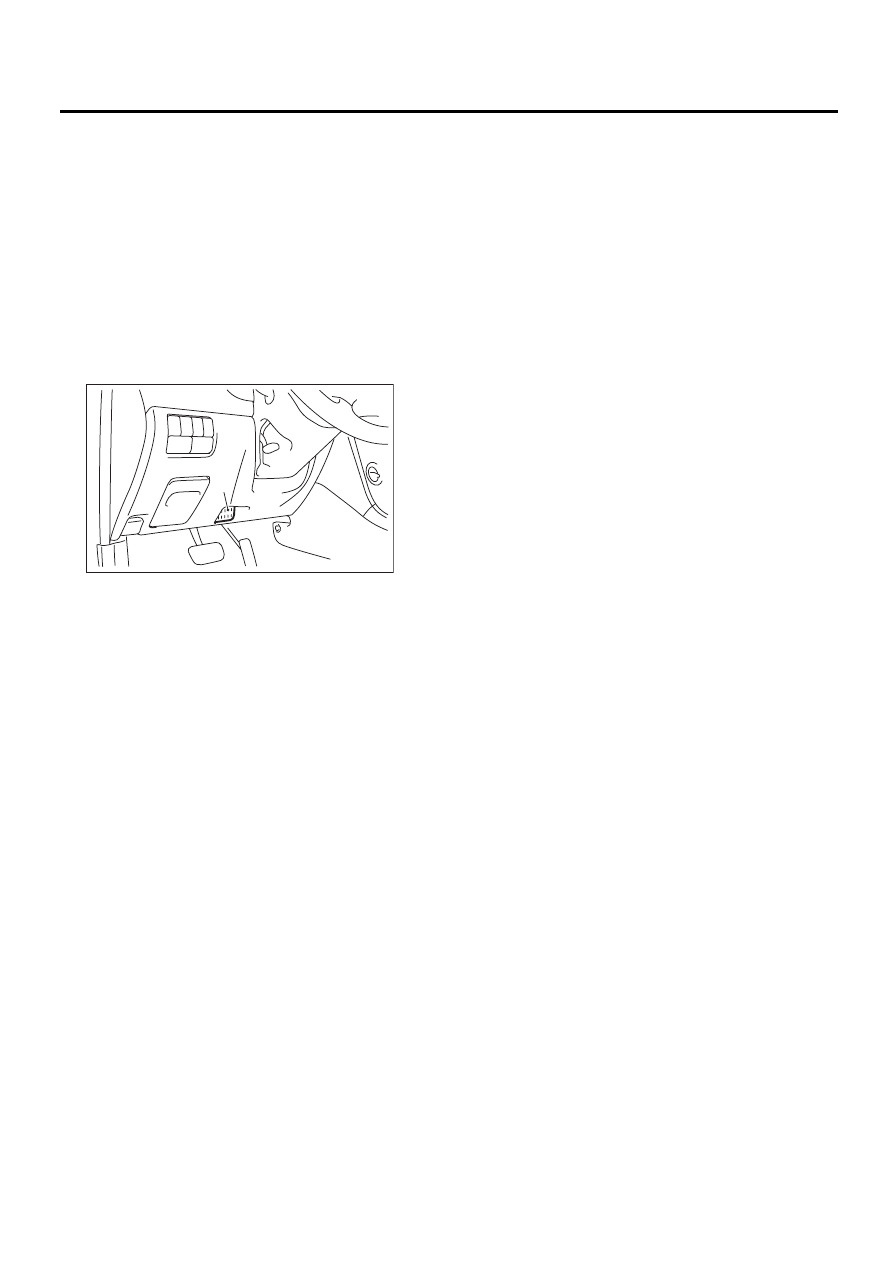

(1) Разъем канала передачи данных

ABS00113

(1)

IM(diag)-8

Считывание кодов диагностики неисправностей (КДН)

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

6. Считывание кодов

диагностики
неисправностей (КДН)

A: ПОРЯДОК РАБОТЫ

1) На экране дисплея «Main Menu», выберите
пункт {Each System Check}.
2) На экране дисплея «System Selection Menu»,
выберите пункт {Engine Control System}.
3) После того, как на экране появится инфор-
мация о типе двигателя, выберите [OK].
4) На экране «Engine Diagnosis», выберите
пункт {DTC Display}.
5) На экране «DTC Display», выберите пункт
{Current Diagnostic Code(s)} или пункт {History
DiagНетstic Code(s)}.

ПРИМЕЧАНИЕ:
• Для ознакомления с детальным описанием
процедуры см. “РУКОВОДСТВО ПО ЭКСПЛУА-
ТАЦИИ SUBARU SELECT MONITOR”.
• Подробное описание КДН содержится в спис-
ке кодов диагностики неисправностей (КДН).
<См. IM(diag)-15, СПИСОК, Список кодов диа-
гностики неисправностей (КДН).>

IM(diag)-9

Режим очистки памяти

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

7. Режим очистки памяти

A: ПОРЯДОК РАБОТЫ

1) На экране дисплея «Main Menu», выберите
пункт {Each System Check}.
2) На экране дисплея «System Selection Menu»,
выберите пункт {Engine Control System}.
3) После того, как на дисплее появится инфор-
мация о типе двигателя, выберите [OK].
4) На экране дисплея «Engine Diagnosis», выбе-
рите пункт {Clear Memory}.
5) Когда на экране дисплея появятся надписи
“Done” и “Turn Ignition Switch OFF”, переведите
замок зажигания в положение OFF, затем вы-
ключите Subaru Select Monitor.

ПРИМЕЧАНИЕ:
• После завершения очистки памяти необходи-
мо инициализировать электромагнитный кла-
пан управления подачей воздуха в режиме хо-
лостого хода. Для выполнения этой процедуры,
переведите замок зажигания в положение ON.
Перед запуском двигателя сделайте трехсе-
кундную паузу.
• Чтобы получить подробную информацию о
порядке выполнения процедуры, ознакомьтесь
с файлом справки к приложению для ПК
Subaru Select Monitor III.

IM(diag)-10

Диагностическая таблица для контрольной лампы иммобилайзера

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

8. Диагностическая таблица для контрольной лампы

иммобилайзера

A: ПРОВЕРКА

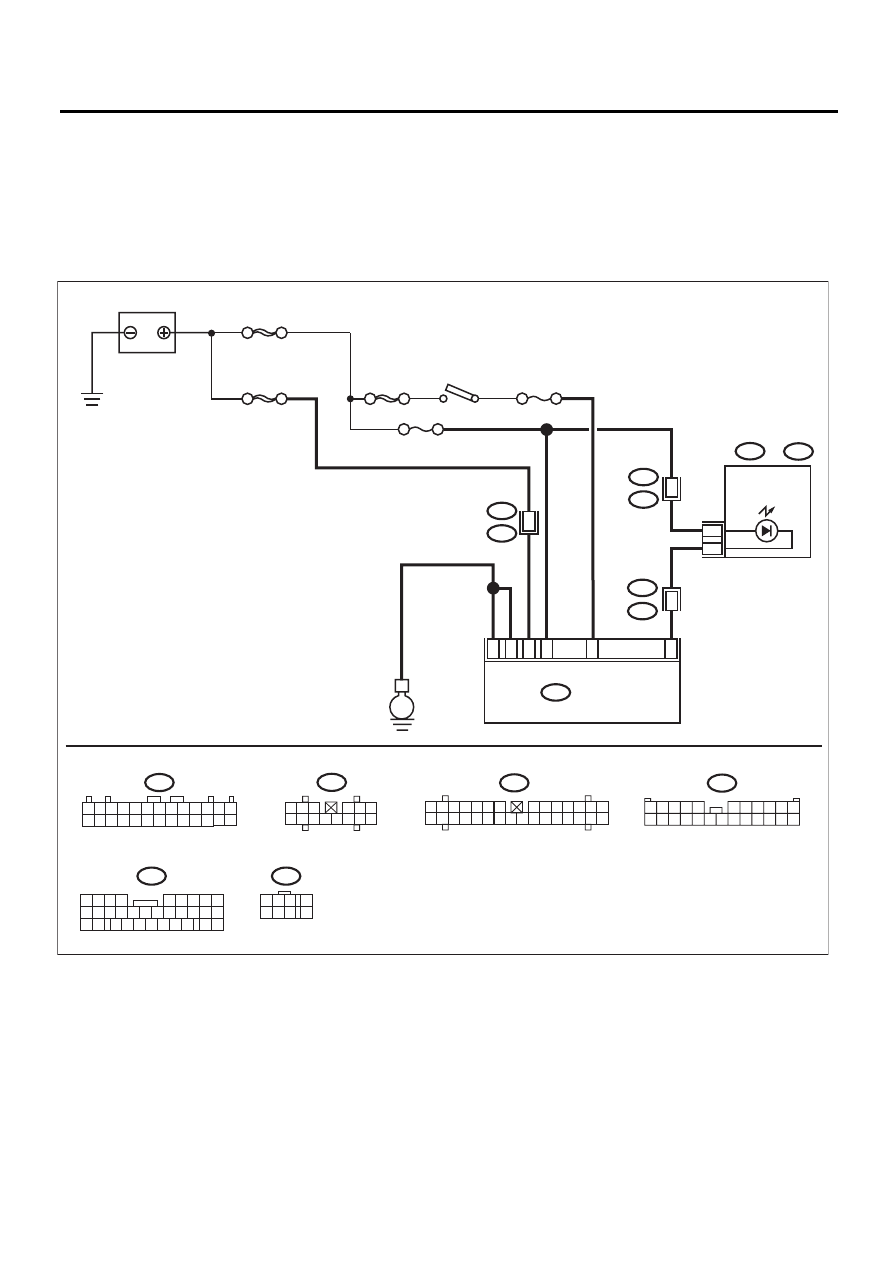

1. ПРОВЕРКА ЦЕПИ КОНТРОЛЬНОЙ ЛАМПЫ ИММОБИЛАЙЗЕРА

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

SBF-1

SBF-5

SBF-4

АККУМУЛЯТОР

КОНТРОЛЬНАЯ
ЛАМПА ИММО-
БИЛАЙЗЕРА

КОМБИНАЦИЯ

ПРИБОРОВ

B141

IMM ECM

i3

B38

i12

B37

i2

F/B No.11

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

5

24

3

2

15

B8

18

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

i10

B:

E

A:

i10

B:

6

A4

25

i12

A:

1 2 3

4 5 6

8

7

9 10 11 12 13 14

B141

1 2 3 4 5 6

8 9

12

19 20

13

14 15 16 17 18

7

10 11

21 22 23 24 25 26

M/B No.2

F44

B61

7

B37

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

F44

1 2 3

4

5 6 7

8

B38

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

IM-00204
