IM(diag)-3

Общие сведения

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

2. Общие сведения

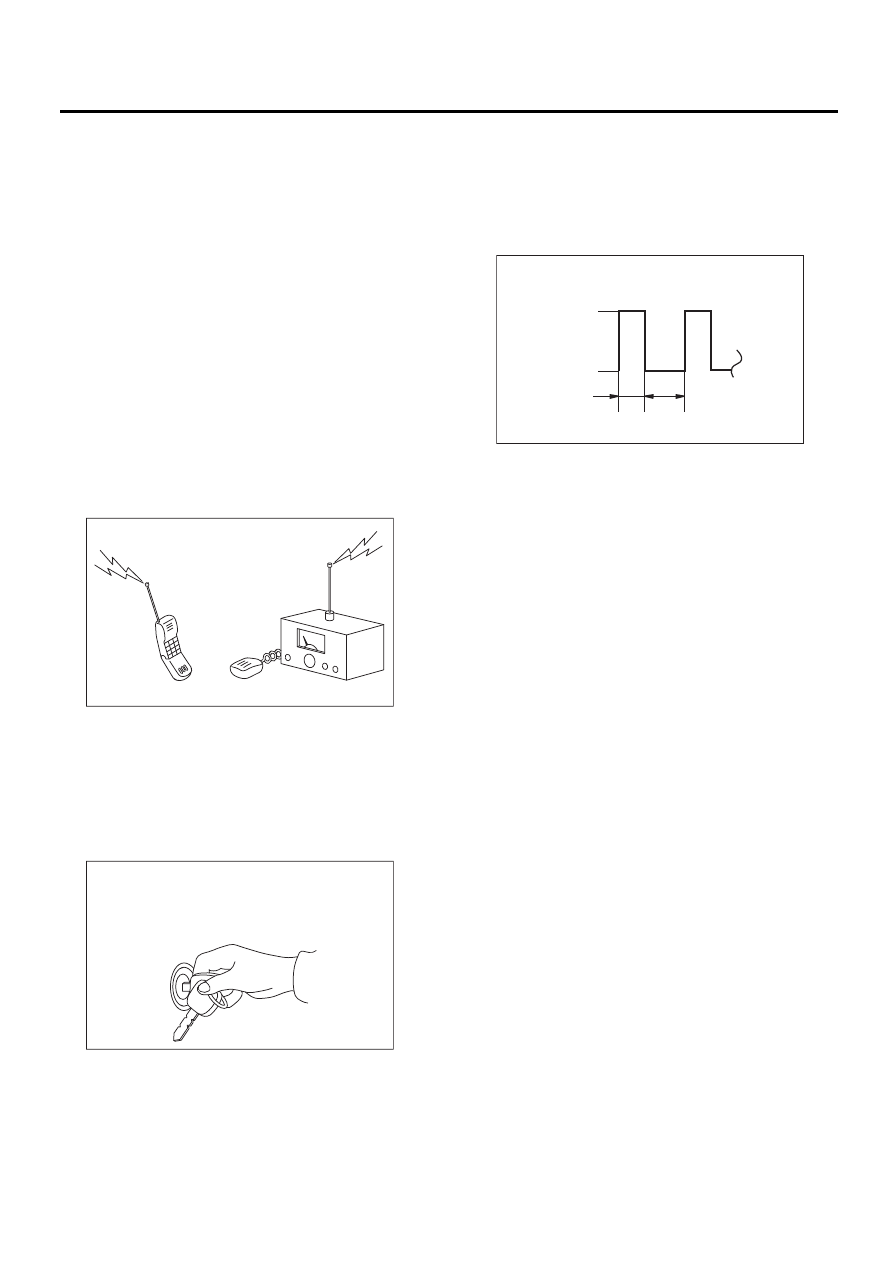

A: ОСТОРОЖНО

ОСТОРОЖНО:
• Жгут проводов системы подушек безо-
пасности проложен рядом с блоком управ-
ления иммобилайзером. Все жгуты провод-
ки и разъемы системы подушек безопаснос-
ти – желтого цвета. Не используйте для
проверки этих цепей электрические тестеры.
• Соблюдайте осторожность, чтобы не пов-
редить жгут проводов системы подушек бе-
зопасности при проведении каких-либо ра-
бот по техобслуживанию блока управления
иммобилайзером.
• Осуществляя диагностику отдельных уз-
лов деталей, не включайте радиостанции,
сотовые телефоны и другие приборы, излу-
чающие электромагнитные волны, как
внутри автомобиля, так и в непосредствен-
ной близости от него.

• Переводя замок зажигания в положение
ON или OFF в ходе диагностики отдельных
узлов и деталей, не допускайте нахождения
ключей с другими идентификационными
кодами в непосредственной близости от за-
мка зажигания. Если ключ зажигания нахо-
дится в чехле, то перед проведением диа-
гностики извлеките его из чехла.

• При неоднократном переводе замка зажи-
гания в положение ON или OFF в ходе диа-
гностики отдельных узлов и деталей, необ-
ходимо проследить за тем, чтобы время на-
хождения замка зажигания в положении ON
было не менее 5 секунд, а в положении

“OFF” не менее 8 секунд.

• Если двигатель не запускается зарегист-
рированным ключом зажигания, извлеките
ключ из замка зажигания и сделайте паузу
порядка 1 секунды, пока контрольная лам-
па противоугонной системы не начнет ми-
гать. Затем вновь попытайтесь запустить
двигатель.
• Перед проведением диагностики получи-
те у владельца все ключи от автомобиля и
идентификатор безопасности.

NG

IM-00211

NG

IM-00212

(1) Положение замка зажигания

(2) с

IM-00003

ON

OFF

5

8

(2)

(1)

IM(diag)-4

Общие сведения

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

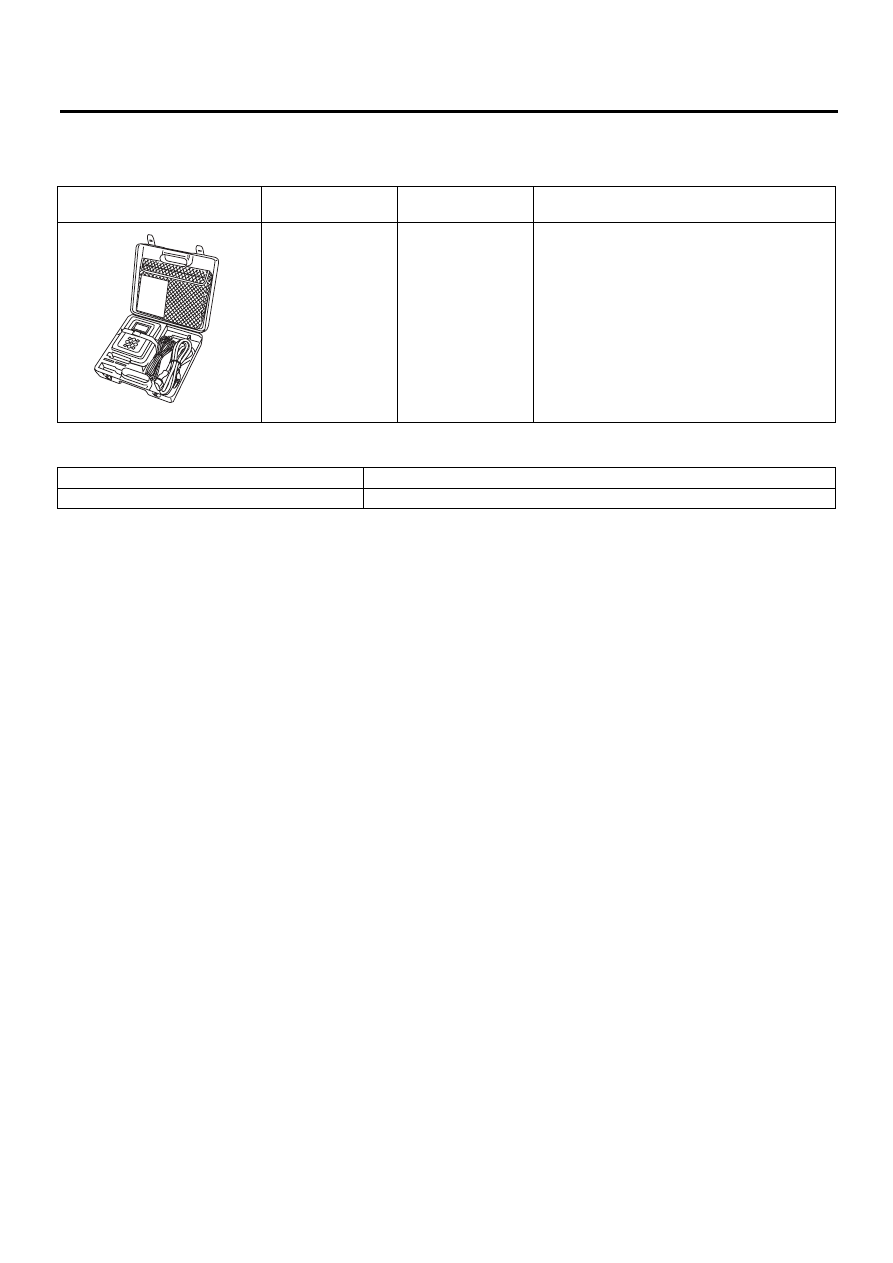

B ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для диагностики электричес-
ких систем.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления, напряжения и силы тока.

ST1B022XG0

IM(diag)-5

Расположение электрических компонентов

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

3. Расположение электрических компонентов

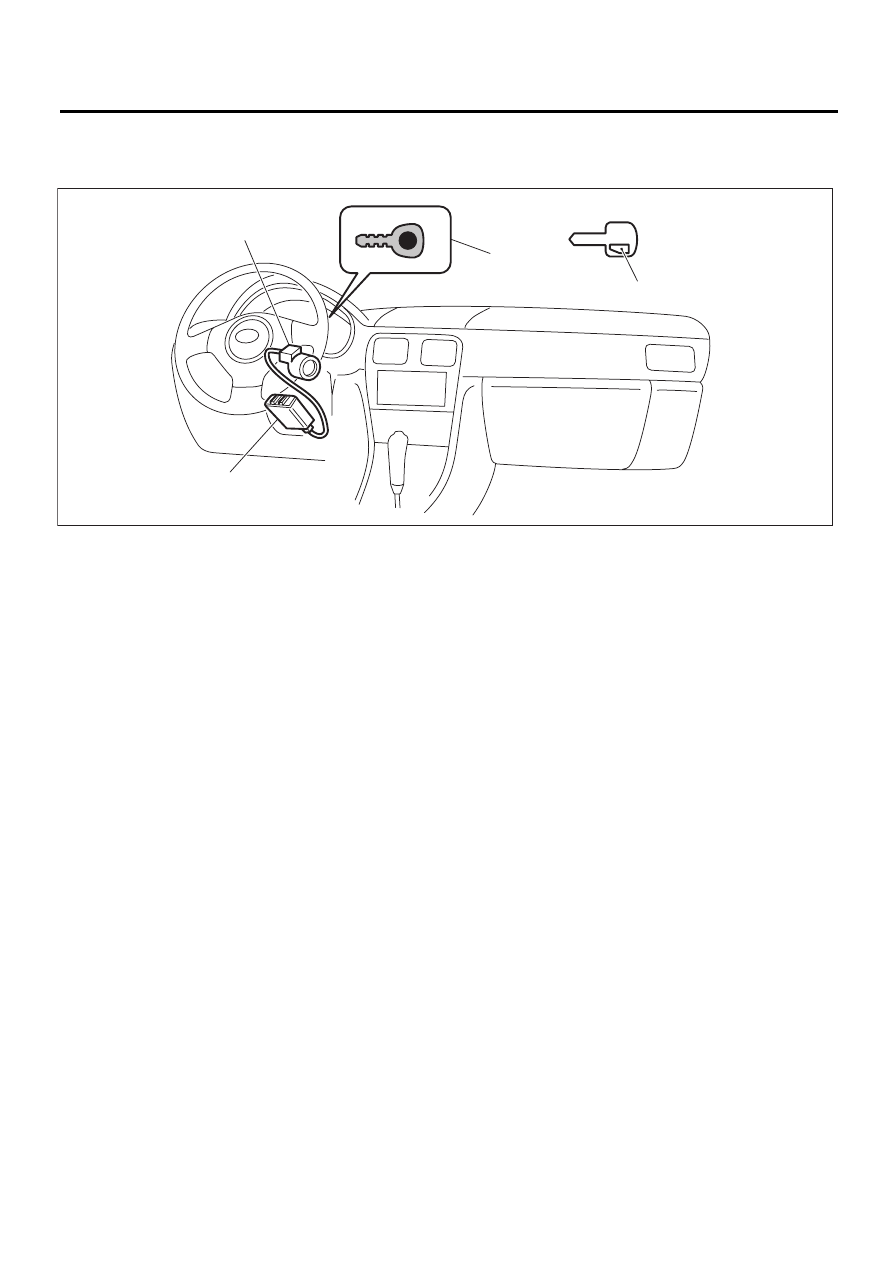

A: РАСПОЛОЖЕНИЕ

ПРИМЕЧАНИЕ:
В моделях с правосторонним управлением блок управления иммобилайзером находится на симмет-
рично противоположной стороне.

(1)

Антенна

(3)

Блок управления иммобилайзе-
ром (IMMCM)

(4)

Транспондер

(2)

Контрольная лампа противо-
угонной системы (светодиод)

SL-00420

(4)

(3)

(2)

(1)

IM(diag)-6

Выходной/входной сигнал блока управления иммобилайзером

ИММОБИЛАЙЗЕР (ДИАГНОСТИКА)

4. Выходной/входной сигнал

блока управления
иммобилайзером

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

1. ИММОБИЛАЙЗЕР

<См. WI-296, ЭЛЕКТРИЧЕСКАЯ СХЕМА, Сис-
тема иммобилайзера.>
