Subaru Forester (2008 год). Руководство - часть 775





BS-3

Опорные точки

КОНСТРУКЦИЯ КУЗОВА

2. Опорные точки

A: РАСПОЛОЖЕНИЕ

ПРИМЕЧАНИЕ:
• Опорные точки указываются для проведения ремонтных работ по кузову.
• Направляющие отверстия, установочные детали и метки-вырезы предусмотрены для облегчения
работ по замене панелей, а также для повышения точности подгонки узлов и деталей.
• Правые и левые опорные точки - симметричны.

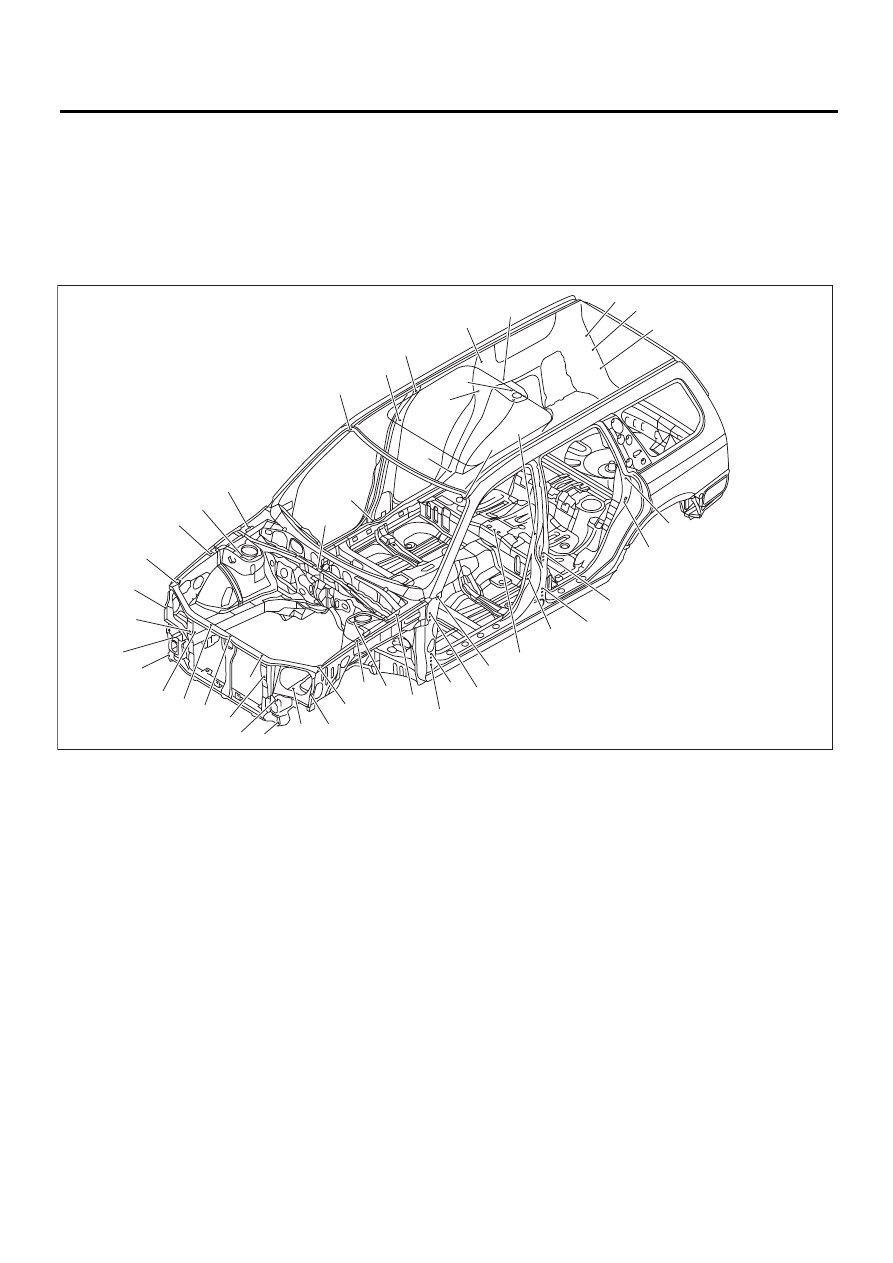

BS-00001

(6)

(7)

(3)

(4)

(5)

(5)

(4)

(2)

(1)

(3)

(2)

(8)

(9)

(10)

(12)

(11)

(31)

(33)

(36)

(13)

(29)

(34)

(13)

(32)

(23)

(30)

(35)

(38)

(39)

(40)

(25)

(26)

(21)

(22)

(20)

(14)

(16)

(17)

(15)

(10)

(12)

(9)

(6)

(7)

(8)

(37)

BS-4

Опорные точки

КОНСТРУКЦИЯ КУЗОВА

(1)

Замерное отверстие в панели ра-
диатора 6 мм (0,24 дюйма) в диа-
метре (по осевой линии автомо-
биля)

(13) Крепежное отверстие ветрового

стекла, левое 6,5

× 10,5 мм (0,26 ×

0,41 дюйма), правое 6,5

× 7 мм (0,26 ×

0,28 дюйма)

(30) Крепежное отверстие люка

5 мм (0,20 дюйма) в диаметре
(симметричное)

(2)

Крепежное отверстие радиатора
12 мм (0,47 дюйма) в диаметре
(симметричное)

(31) Крепежное отверстие жгута

проводов 7 мм (0,28 дюйма) в
диаметре (симметричное)

(14) Крепежное отверстие крыла

10 мм (0,39 дюйма) в диаметре (сим-
метричное)

(3)

Крепежное отверстие фары
7 мм (0,28 дюйма) в диаметре
(симметричное)

(32) Крепежное отверстие внутрен-

ней отделки 8,5 мм (0,33 дюйма)
в диаметре (симметричное)

(15) Крепежное отверстие крыла

10 мм (0,39 дюйма) в диаметре (сим-
метричное)

(4)

Замерное отверстие пластины
рамы 8 мм (0,31 дюйма) в диа-
метре (симметричное)

(33) Крепежное отверстие внутрен-

ней отделки 7 мм (0,28 дюйма) в
диаметре (симметричное)

(16) Крепежное отверстие петли пере-

дней двери 12 мм (0,47 дюйма) в диа-
метре (симметричное)

(5)

Крепежное отверстие балки бам-
пера 11 мм (0,43 дюйма) в диа-
метре (симметричное)

(34) Крепежное отверстие жгута

проводов 7

× 7 мм (0,28 × 0,28

дюйма) (симметричное)

(17) Крепежное отверстие петли пере-

дней двери 12 мм (0,47 дюйма) в диа-
метре (симметричное)

(6)

Крепежное отверстие крыла
7 мм (0,28 дюйма) в диаметре
(симметричное)

(20) Крепежное отверстие датчика откры-

тия передней двери 4,1 мм (0,16 дюй-
ма) в диаметре (симметричное)

(35) Крепежное отверстие накладки

боковины задка кузова 5,5 мм
(0,22 дюйма) в диаметре (сим-
метричное)

(7)

Крепежное отверстие крыла
7 мм (0,28 дюйма) в диаметре
(симметричное)

(21) Крепежное отверстие петли задней

двери 12 мм (0,47 дюйма) в диаметре
(симметричное)

(36) Крепежное отверстие задней

стойки 10 мм (0,39 дюйма) в диа-
метре (симметричное)

(8)

Крепежное отверстие правого
бачка усилителя рулевого уп-
равления, крепежное отверстие
левой трубки охладителя ATF
9 мм (0,35 дюйма) в диаметре

(22) Крепежное отверстие петли задней

двери 12 мм (0,47 дюйма) в диаметре
(симметричное)

(37) Крепежное отверстие наполь-

ного коврика 8 мм (0,31 дюйма)
в диаметре (симметричное)

(9)

Крепежное отверстие крыла
7 мм (0,28 дюйма) в диаметре
(симметричное)

(23) Крепежное отверстие уплотнителя

передней двери 5,2 мм (0,20 дюйма) в
диаметре (симметричное)

(38) Крепежное отверстие внутрен-

ней отделки 9

× 9 мм (0,35 ×

0,35 дюйма) (симметричное)

(10) Крепежное отверстие крыла

7 мм (0,28 дюйма) в диаметре
(симметричное)

(25) Крепежное отверстие уплотнителя

задней двери 5,2 мм (0,20 дюйма) в
диаметре (симметричное)

(39) Крепежное отверстие внутрен-

ней отделки 8 мм (0,31 дюйма)
в диаметре (симметричное)

(11) Замерное отверстие модульного

кронштейна 8 мм (0,31 дюйма) в
диаметре (по осевой линии авто-
мобиля)

(26) Крепежное отверстие датчика откры-

тия задней двери 4,1 мм (0,16 дюйма)
в диаметре (симметричное)

(40) Крепежное отверстие внутрен-

ней отделки 8 мм (0,31 дюйма)
в диаметре (симметричное)

(12) Крепежное отверстие передней

стойки 9,5 мм (0,37 дюйма) в диа-
метре (симметричное)

(29) Крепежное отверстие внутренней от-

делки 8,5 мм (0,33 дюйма) в диаметре
(симметричное)

BS-5

Опорные точки

КОНСТРУКЦИЯ КУЗОВА

(18) Крепежное отверстие уплотнителя

передней двери 5,2 мм (0,20 дюйма)
в диаметре. (симметричное)

(31) Крепежное отверстие жгута

проводов 7 мм (0,28 дюйма)
в диаметре. (симметричное)

(45) Монтажное отверстие комбиниро-

ванного фонаря 9,5 мм (0,37 дюй-
ма) в диаметре. (симметричное)

(19) Крепежное отверстие внутренней

отделки 7 мм (0,28 дюйма)
в диаметре. (симметричное)

(41) Крепежное отверстие жгута

проводов 7,5 мм (0,30 дюйма)
в диаметре.

(46) Монтажное отверстие комбиниро-

ванного фонаря 7 мм (0,28 дюйма)
в диаметре. (симметричное)

(24) Крепежное отверстие внутренней

отделки 7 мм (0,28 дюйма)
в диаметре. (симметричное)

(42) Сборочное отверстие 12 мм

(0,47 дюйма) в диаметре.

(47) Монтажное отверстие комбиниро-

ванного фонаря 8

× 15 мм (0,31 ×

0,59 дюйма) (симметричное)

(27) Замерное отверстие передней

стойки 12 мм (0,47 дюйма) в диа-
метре. (симметричное)

(43) Замерное отверстие фиксатора

замка двери 5 мм (0,20 дюйма)
в диаметре. (симметричное)

(48) Крепежное отверстие кронштей-

на бампера 7 мм (0,28 дюйма) в
диаметре. (симметричное)

(28) Крепежное отверстие изоляции

8 мм (0,31 дюйма) в диаметре.
(симметричное)

(44) Крепежное отверстие жгута

проводов 7

× 7 мм (0,28 ×

0,28 дюйма) (симметричное)

(29) Крепежное отверстие внутренней

отделки 8,5 мм (0,33 дюйма) в диа-
метре. (симметричное)

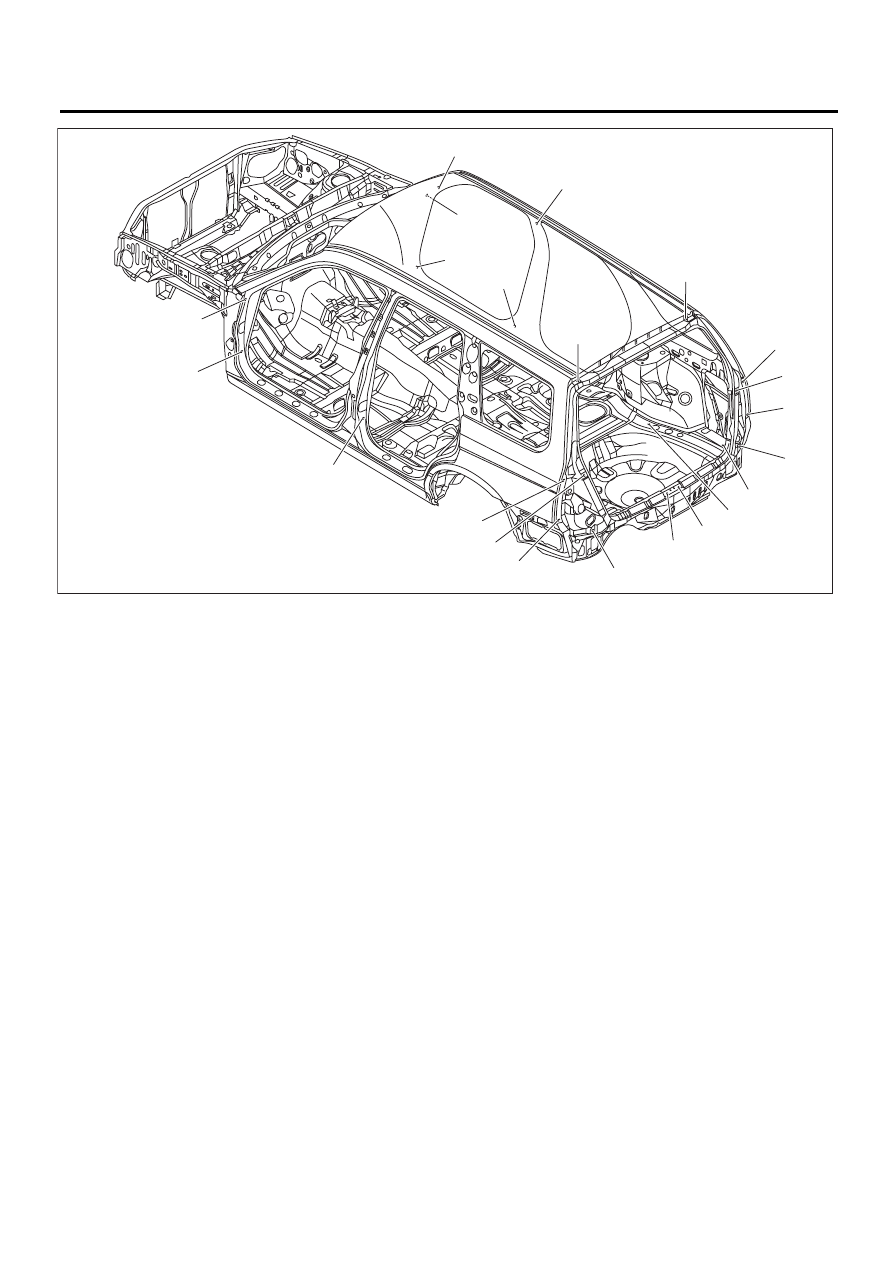

BS-00002

(48)

(44)

(47)

(43)

(42)

(48)

(47)

(46)

(45)

(29)

(28)

(18)

(27)

(31)

(43)

(41)

(44)

(24)

(19)

(18)

(45)

(46)

BS-6

Опорные точки

КОНСТРУКЦИЯ КУЗОВА

(12) Крепежное отверстие передней

стойки 9,5 мм (0,37 дюйма) в диа-
метре. (симметричное)

(56) Крепежное отверстие переднего

рычага 16 мм (0,63 дюйма) в диа-
метре. (симметричное)

(62) Замерное отверстие задней попе-

речной балки 16 мм (0,63 дюйма)
в диаметре. (симметричное)

(36) Крепежное отверстие задней стой-

ки 10 мм (0,39 дюйма) в диаметре.
(симметричное)

(57) Крепежное отверстие подрамни-

ка 16 мм (0,63 дюйма) в диамет-
ре. (симметричное)

(63) Крепежное отверстие задней по-

перечной балки 12 мм (0,47 дюй-
ма) в диаметре. (симметричное)

(51) Замерное отверстие нижней рамы

радиатора 12 мм (0,47 дюйма) в диа-
метре. (симметричное)

(58) Крепежное отверстие попереч-

ной балки трансмиссии 14 мм
(0,55 дюйма) в диаметре. (сим-
метричное)

(64) Крепежное отверстие балки зад-

него бампера (справа)15 мм
(0,57 дюйма) (слева) 19

× 15 мм

(0,75

× 0,59 дюйма) в диаметре.

(52) Замерное отверстие боковой рамы

20 мм (0,79 дюйма) в диаметре.
(симметричное)

(59) Замерное отверстие задней бо-

ковой рамы 15 мм (0,59 дюйма)
в диаметре. (симметричное)

(65) Крепежное отверстие передней

поперечной балки 12,4 мм
(0,49 дюйма) в диаметре. (сим-
метричное)

(53) Замерное отверстие подрамника

16 мм (0,63 дюйма) в диаметре.
(симметричное)

(60) Замерное отверстие задней бо-

ковой рамы 18 мм (0,71 дюйма)
в диаметре. (симметричное)

(54) Крепежное отверстие передней по-

перечной балки 12,4 мм (0,49 дюй-
ма) в диаметре. (симметричное)

(66) Крепежное отверстие задней по-

перечной балки 16 мм (0,63 дюй-
ма) в диаметре. (симметричное)

(61) Крепежное отверстие заднего

дифференциала 16 мм (0,63 дюй-
ма) в диаметре. (симметричное)

(55) Крепежное отверстие переднего

рычага 17 мм (0,69 дюйма) в диа-
метре. (симметричное)

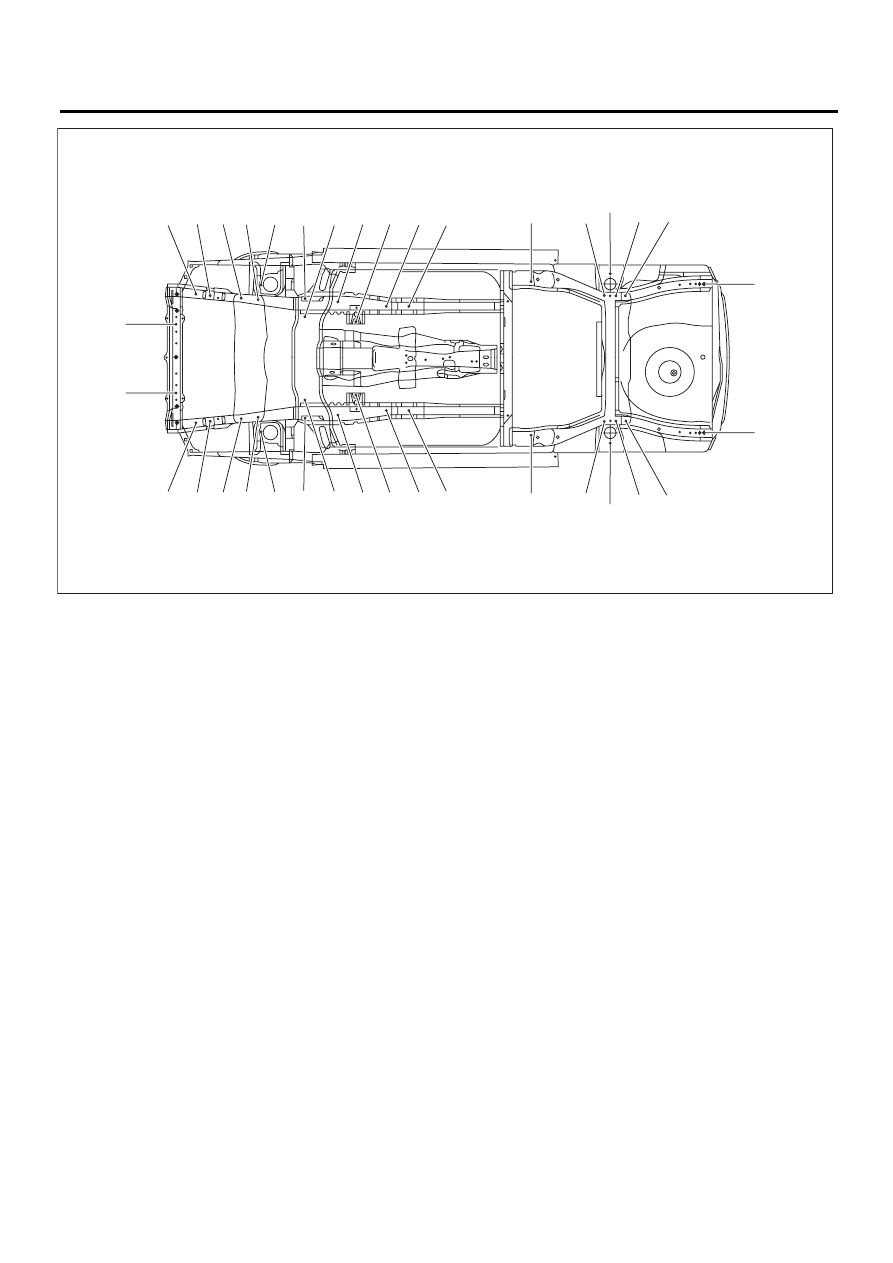

BS-00003

(52) (53) (54) (65) (12) (55)

(61)

(61)

(64)

(64)

(51)

(51)

(36)

(36)

(66)

(66)

(56) (57) (58) (59) (60)

(52) (53) (54) (65) (12) (55) (56) (57) (58) (59) (60)

(62)

(62)

(63)

(63)
