Subaru Forester (2008 год). Руководство - часть 757





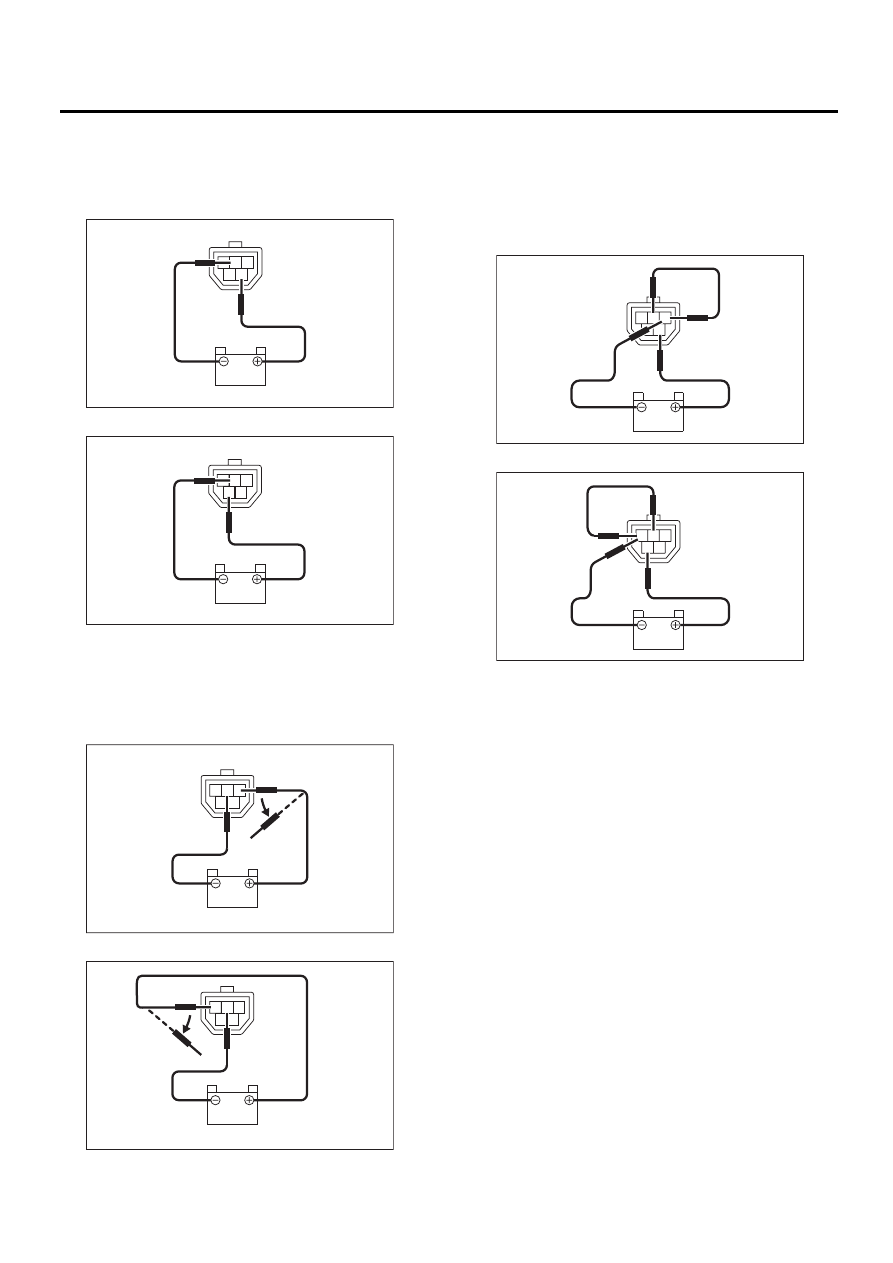

WW-15

Электродвигатель и тяга стеклоочистителя ветрового стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

2) Если клеммы разъема подсоединены к акку-
муляторной батарее так, как показано на ри-
сунке, убедитесь в том, что электродвигатель
работает на высоких оборотах.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

3) Подсоедините аккумуляторную батарею к
клеммам разъема, после чего дайте электро-
двигателю стеклоочистителя поработать в ре-
жиме малых оборотов и отсоедините клеммы в
середине хода стеклоочистителя.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

4) Подсоедините аккумулятор и убедитесь в
том, что электродвигатель стеклоочистителя
останавливается в положении автоматической
остановки, после того, как электродвигатель
снова начинает работать в режиме малых обо-
ротов.
• Модель с левосторонним управлением

• Модель с правосторонним управлением

3 2

5 4

1

WW-00304

3 2

5 4

1

WW-00496

WW-00305

3 2

5 4

1

3 2

5 4

1

WW-00497

WW-00306

3 2

5 4

1

3 2

5 4

1

WW-00498

WW-16

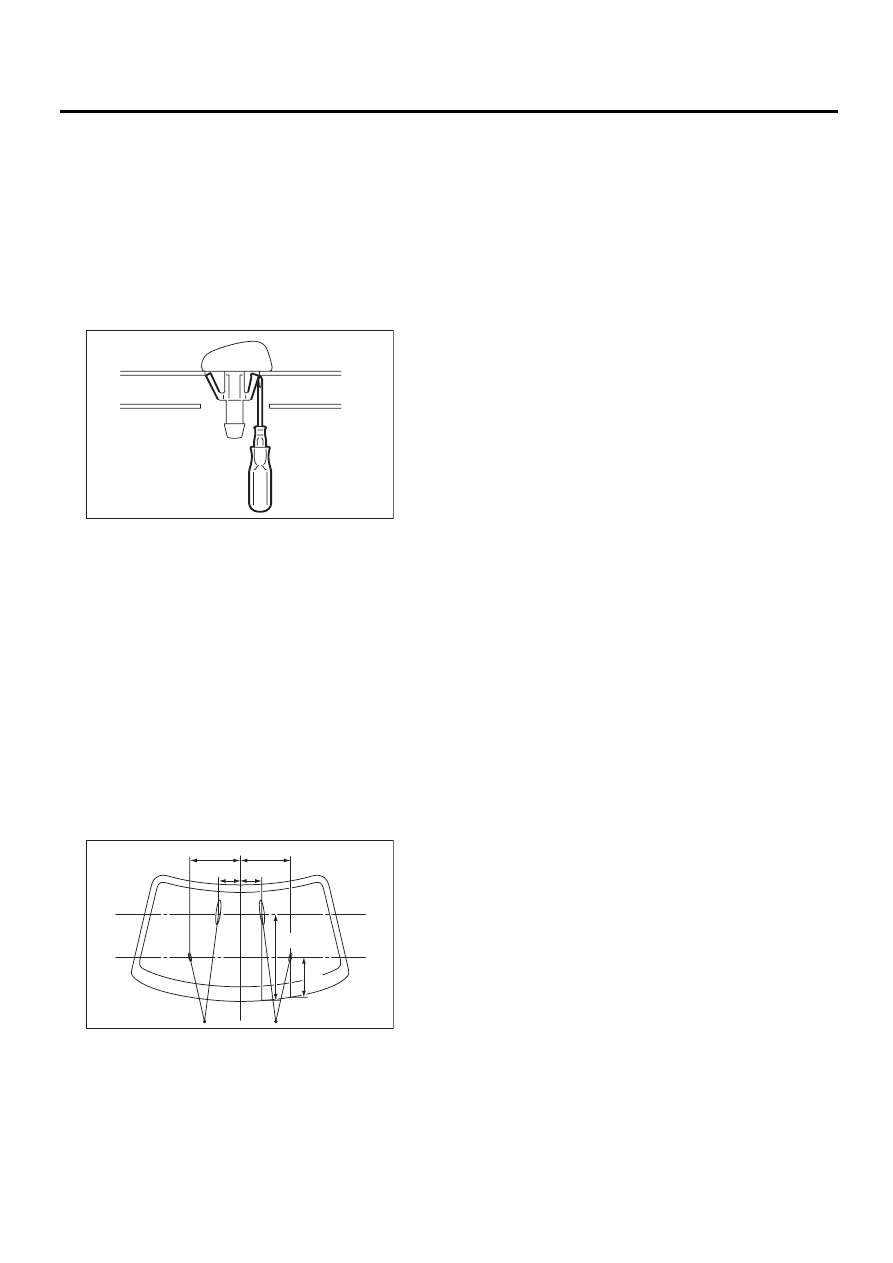

Форсунка стеклоомывателя ветрового стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

8. Форсунка

стеклоомывателя
ветрового стекла

A: СНЯТИЕ

1) Снимите шланг стеклоомывателя с форсунки.
2) При помощи отвертки с тонким жалом или
другого инструмента, подденьте зажимы с
внутренней стороны капота, после чего сними-
те форсунку стеклоомывателя.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия.

C: РЕГУЛИРОВКА

1) Переведите переключатель стеклоочисти-
телей в положение OFF.
2) При остановке автомобиля, установите
жиклер стеклоомывателя в положение, ука-
занное на рисунке.

Положение жиклера омывателя ветрового
стекла

A: 350 мм (13,78 дюйма)
B: 150 мм (5,91 дюйма)
C: 275 мм (10,83 дюйма)
D: 600 мм (23,62 дюйма)

WW-00023

WW-00107

(A)

(A)

(B) (B)

(C)

(D)

WW-17

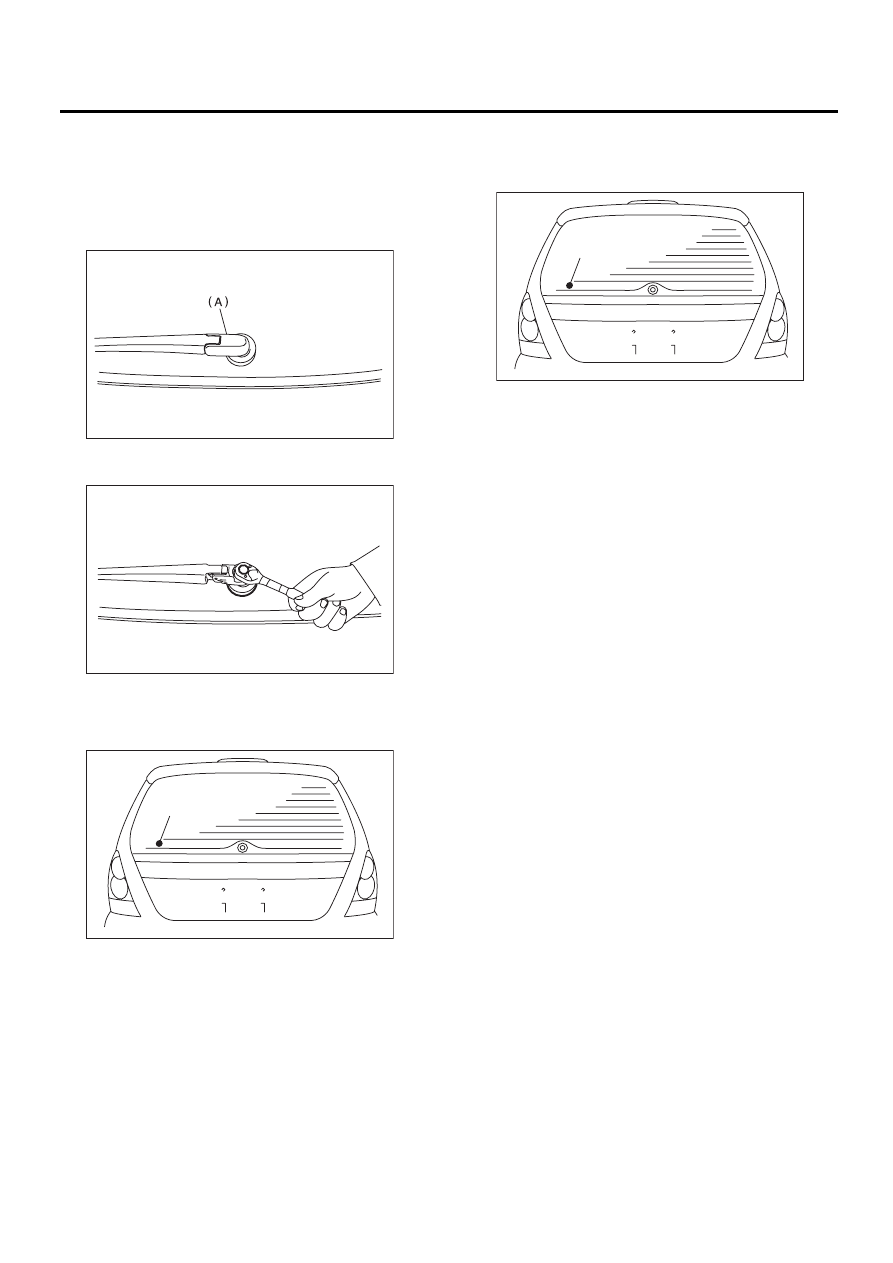

Рычаг стеклоочистителя заднего стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

9. Рычаг стеклоочистителя

заднего стекла

A: СНЯТИЕ

1) Отсоедините колпачок рычага стеклоочис-
тителя (A).

2) Ослабьте гайку и снимите рычаг стеклоочис-
тителя.

B: УСТАНОВКА

1) Включите стеклоочиститель на один прогон.
2) Выровняйте щетку по метке (A) на стекле.

3) Производите установку в порядке, обратном
порядку снятия.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”.
<См. WW-3, СТЕКЛООЧИСТИТЕЛЬ ЗАДНЕ-
ГО СТЕКЛА, УЗЕЛ, Общие сведения.>

C: РЕГУЛИРОВКА

1) Включите стеклоочиститель на один прогон.
2) Выровняйте щетку по метке (A) на стекле.

WW-00191

WW-00192

(A)

WW-00345

(A)

WW-00345

WW-18

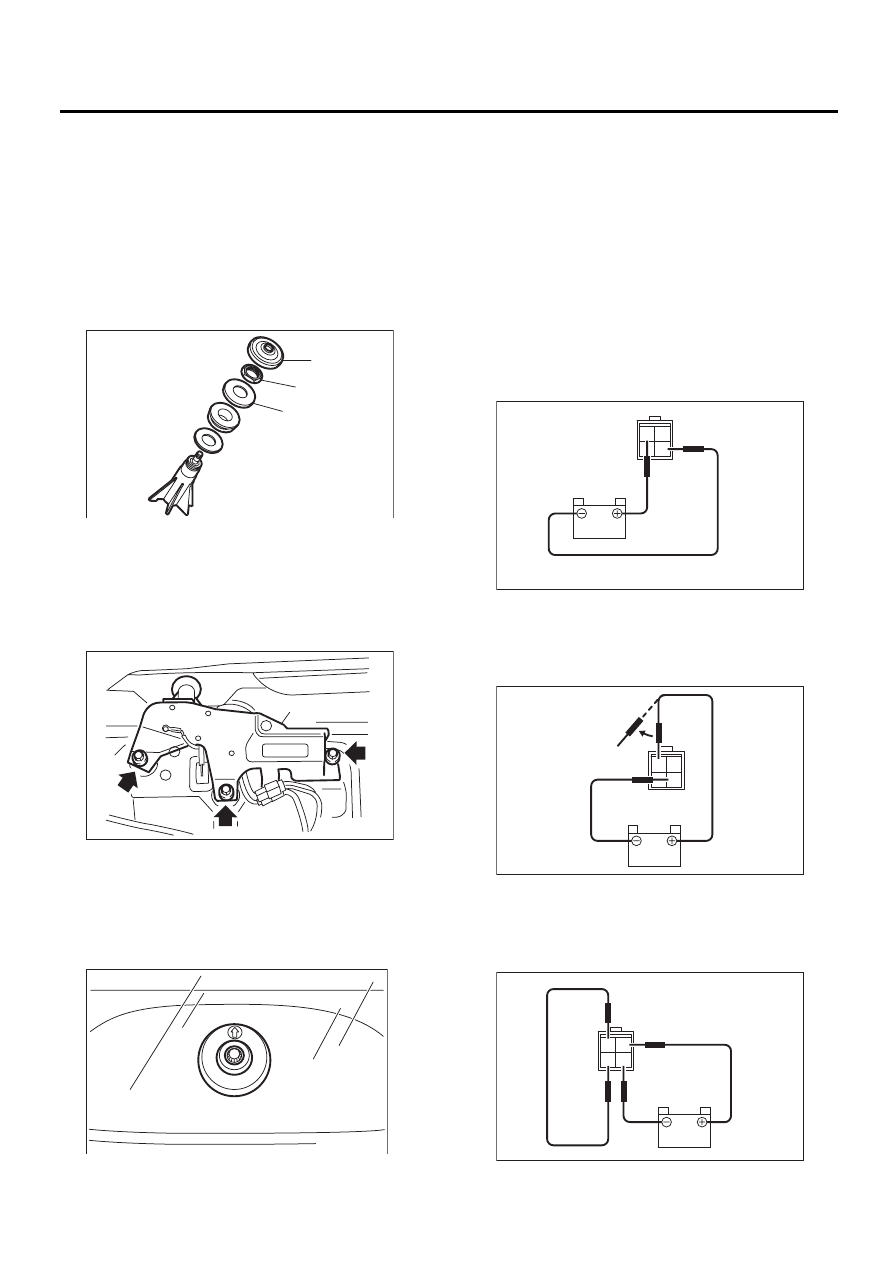

Электродвигатель стеклоочистителя заднего стекла

СИСТЕМЫ СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ

10.Электродвигатель

стеклоочистителя
заднего стекла

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите рычаг стеклоочистителя заднего
стекла.
3) Снимите колпачок (A), гайку (B) и проставку
(C) с вала стеклоочистителя заднего стекла.

4) Снимите нижнюю отделку дверцы багажно-
го отсека. <См. EI-49, СНЯТИЕ, Внутренняя от-
делка дверцы багажного отсека.>
5) Снимите зажим жгута проводов и отсоедини-
те разъем электродвигателя стеклоочистителя.
6) Ослабьте болты и снимите узел электродви-
гателя стеклоочистителя (A).

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.
2) Установите подушку стеклоочистителя зад-
него стекла таким образом, чтобы стрелка бы-
ла обращена вверх, как показано на рисунке.

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. WW-3, СТЕКЛО-
ОЧИСТИТЕЛЬ ЗАДНЕГО СТЕКЛА, УЗЕЛ, Об-
щие сведения.>

C: ПРОВЕРКА

ПРИМЕЧАНИЕ:
Проверку работы электродвигателя стекло-
очистителя производить легче, если установ-
лен рычаг стеклоочистителя.
1) Подсоедините аккумуляторную батарею к
разъему электродвигателя стеклоочистителя
и убедитесь в том, что электродвигатель стек-
лоочистителя работает исправно.

2) Подсоедините аккумуляторную батарею к
клеммам разъема, после чего отключите рабо-
тающий электродвигатель стеклоочистителя,
отсоединив клеммы, в середине хода стекло-
очистителя.

3) Подсоедините аккумулятор и убедитесь в том,
что электродвигатель стеклоочистителя оста-
навливается в положении автоматической оста-
новки, после того, как электродвигатель снова
начинает работать в режиме низких оборотов.

WW-00346

(A)

(B)

(C)

WW-00347

(A)

WW-00029

WW-00030

2 1
4 3

WW-00031

2 1
4 3

WW-00032

2 1
4 3
