AB(diag)-77

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ (ПРАВОЙ).
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумуля-
тора и выждите не менее 20 секунд.
2) Отсоедините разъем (AB20) от преднатя-
жителя ремня безопасности (правого).
3) Для моделей с преднатяжителем поясной
лямки ремня безопасности, отсоедините
разъем (AB30) от преднатяжителя поясной
лямки ремня безопасности.
4) Отсоедините разъем (AB11) от модуля бо-
ковой подушки безопасности (правой).
5) Отсоедините разъем (AB8) от блока управ-
ления системой подушек безопасности.
6) Подсоедините разъем (1R) диагностичес-
кого жгута проводов R к разъему (AB8).
7) Отсоедините разъем (AB12) от модуля бо-
ковой подушки безопасности (правой), и под-
соедините разъем (2V) диагностического жгу-
та проводов V к разъему (AB12).
8) Измерьте сопротивление между разъемом
(4R) диагностического жгута проводов R и разъ-
емом (3V) диагностического жгута проводов V.

Разъемы и клеммы

(4R) № 5 — (3V) № 2:
(4R) № 6 — (3V) № 4:
(4R) № 7 — (3V) № 1:
(4R) № 8 — (3V) № 5:

Сопротивление составля-
ет менее 10 Ом?

Переходите к шагу 3.

Замените как
жгут прово-
дов боковых
подушек бе-
зопасности,
так и жгут
проводов ку-
зова.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ (ПРАВОЙ).
Измерьте сопротивление между разъемом
(4R) диагностического жгута проводов R и
массой кузова.

Разъемы и клеммы

(4R) № 5 — Масса кузова:
(4R) № 6 — Масса кузова:
(4R) № 7 — Масса кузова:
(4R) № 8 — Масса кузова:
(4R) № 5 — (4R) № 6:
(4R) № 5 — (4R) № 7:
(4R) № 5 — (4R) № 8:
(4R) № 6 — (4R) № 7:
(4R) № 6 — (4R) № 8:
(4R) № 7 — (4R) № 8:

Сопротивление составля-
ет 1 МОм или более?

Переходите к шагу 4.

Замените как
жгут прово-
дов боковых
подушек бе-
зопасности,
так и жгут
проводов ку-
зова.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕ-
МОЙ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Присоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените датчик правой бо-
ковой подушки безопаснос-
ти. <См. AB-19, Датчик боко-
вой подушки безопасности>
Если неисправность сохра-
няется даже после замены
датчика, замените блок уп-
равления системой подушек
безопасности. <См.
AB-18,
Блок управления системой
подушек безопасности.>

Переходите к
шагу 5.

5

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на дис-
плее какие-либо другие
КДН?

Проверьте КДН, используя
“Список кодов диагностики
неисправностей (КДН)”.
<См. AB(diag)-40, Список
кодов диагностики неис-
правностей (КДН).>

Завершите
проведение
диагностики.

Шаг

Проверка

Да

Нет

AB(diag)-78

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Q: КДН 52

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Датчик левой боковой подушки безопасности неисправен
• Жгут проводов левой боковой подушки безопасности неисправен
• Неисправность блока управления системой подушек безопасности

ОСТОРОЖНО:
• Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и подождите не менее 20 секунд, прежде чем приступить к работе.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке жгута проводов системы подушек безопасности отсо-
едините разъем модуля боковой подушки безопасности, разъем преднатяжителя ремня бе-
зопасности и разъем преднатяжителя поясной лямки ремня безопасности.

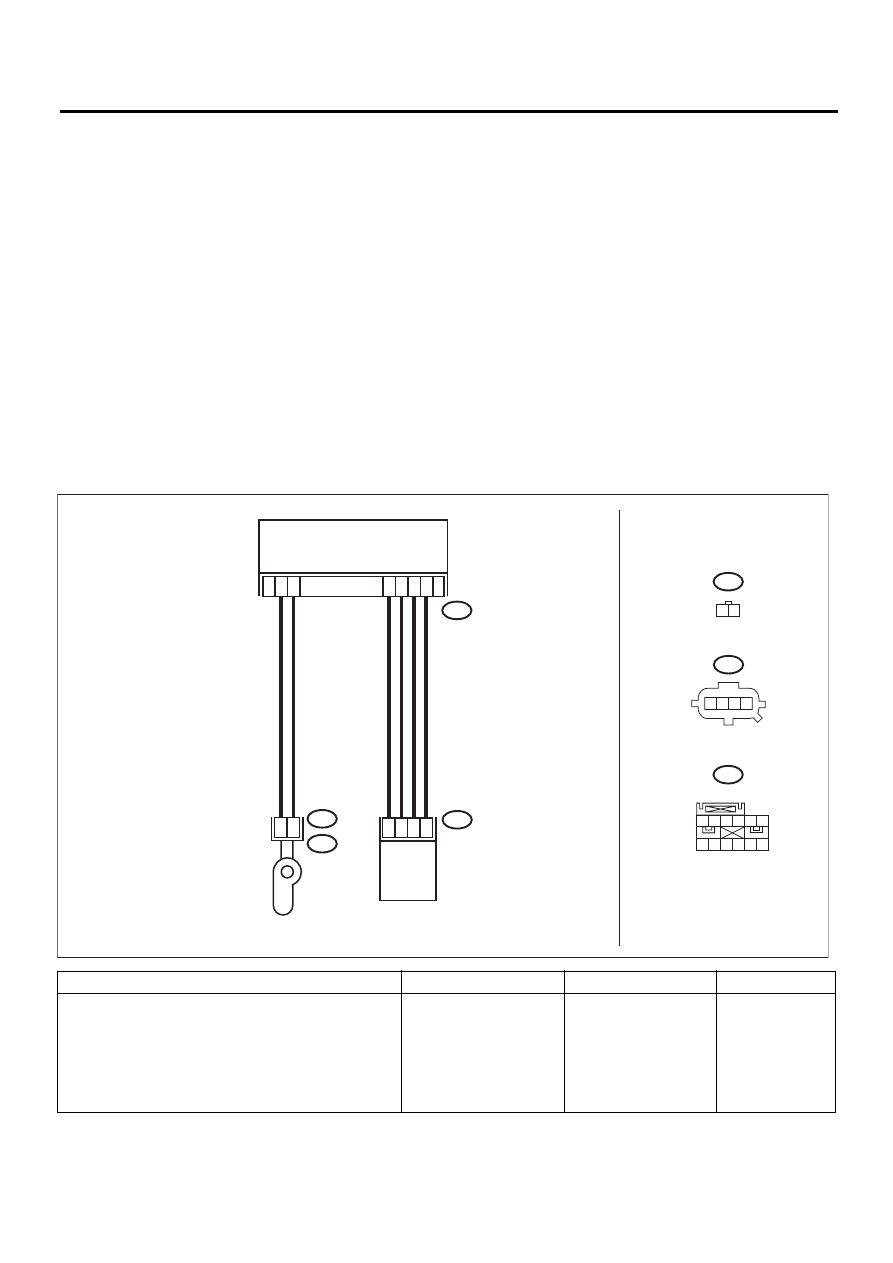

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек бе-
зопасности, модулем левой боковой подушки бе-
зопасности и датчиком левой боковой подушки
безопасности.

Обнаружен ли плохой
контакт?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

МОДУЛЬ ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ

ЛЕВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

AB7

AB9

1 2

AB10

1 2 3 4

AB10

1

2

5

6

AB9

AB29

10

12

7

9

3

4

1

2

AB7

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

1 2 3 4 5 6

7 8 9 10 11 12

AB-01844

AB(diag)-79

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ (ЛЕВОЙ).
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините разъем (AB19) от преднатяжи-
теля ремня безопасности (левого).
3) Отсоедините разъем (AB9) модуля боковой
подушки безопасности (левой).
4) Отсоедините разъем (AB7) от блока управле-
ния системой подушек безопасности.
5) Подсоедините разъем (1R) диагностического
жгута проводов R к разъему (AB7).
6) Отсоедините разъем (AB10) от модуля боко-
вой подушки безопасности (левой), и подсоеди-
ните разъем (2V) диагностического жгута прово-
дов V к разъему (AB10).
7) Измерьте сопротивление между разъемом
(4R) диагностического жгута проводов R и разъ-
емом (3V) диагностического жгута проводов V.

Разъемы и клеммы

(4R) № 1 — (3V) № 5:
(4R) № 2 — (3V) № 1:
(4R) № 3 — (3V) № 4:
(4R) № 4 — (3V) № 2:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к шагу 3.

Замените как
жгут проводов
боковых подушек
безопасности,
так и жгут прово-
дов кузова.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ (ЛЕВОЙ).
Измерьте сопротивление между разъемом (4R) ди-
агностического жгута проводов R и массой кузова.

Разъемы и клеммы

(4R) № 1 — Масса кузова:
(4R) № 2 — Масса кузова:
(4R) № 3 — Масса кузова:
(4R) № 4 — Масса кузова:
(4R) № 4 — (4R) № 3:
(4R) № 4 — (4R) № 2:
(4R) № 4 — (4R) № 1:
(4R) № 3 — (4R) № 2:
(4R) № 3 — (4R) № 1:
(4R) № 2 — (4R) № 1:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к шагу 4.

Замените как
жгут проводов
боковых подушек
безопасности,
так и жгут прово-
дов кузова.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Присоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените датчик ле-
вой боковой подушки
безопасности. <См. AB-
19, Датчик боковой по-
душки безопасности>
Если неисправность со-
храняется даже после
замены датчика, заме-
ните блок управления
системой подушек бе-
зопасности. <См. AB-
18, Блок управления
системой подушек бе-
зопасности.>

Переходите к ша-
гу 5.

5

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на
дисплее какие-либо
другие КДН?

Проверьте КДН, ис-
пользуя “Список кодов
диагностики неисправ-
ностей (КДН)”. <См.
AB(diag)-40, Список ко-
дов диагностики неис-
правностей (КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-80

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

R: КДН 53

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Датчик правой боковой подушки безопасности неисправен
Если отображается код 53, значит цепь датчика правой боковой подушки безопасности неисправ-
на. Замените датчик правой боковой подушки безопасности
<См. AB-19, Датчик боковой подушки безопасности>

S: КДН 54

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Датчик левой боковой подушки безопасности неисправен
Если отображается код 54, значит цепь датчика левой боковой подушки безопасности неисправна.
Замените датчик левой боковой подушки безопасности
<См. AB-19, Датчик боковой подушки безопасности>

T: КДН 55

Данный код отображается, когда срабатывает боковая подушка безопасности и преднатяжитель.
Если этот код отображается, то очистка памяти невозможна. Замените следующие узлы и детали.
• Блок управления системой подушек безопасности <См. AB-18, Блок управления системой поду-
шек безопасности.>
• Переднее сиденье с модулем боковой подушки безопасности (на стороне срабатывания) <См. SE-
7, Переднее сиденье.>
• Датчик боковой подушки безопасности (на стороне срабатывания) <См. AB-19, Датчик боковой
подушки безопасности.>
• Преднатяжитель ремня безопасности, расположенного на внешней стороне переднего сиденья,
(на стороне срабатывания) <См. SB-10, Ремень безопасности переднего сиденья.>
