Subaru Forester (2008 год). Руководство - часть 731





AB(diag)-69

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2

ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ БЕ-
ЗОПАСНОСТИ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините разъем (AB11) от модуля боко-
вой подушки безопасности (RH), и подсоедините
разъем (1F) диагностического жгута проводов F
к разъему (AB11).
3) Подсоедините резистор модуля подушки бе-
зопасности к разъему (3F) диагностического жгу-
та проводов F.
4) Подсоедините клемму массы к аккумулятору
и переведите замок зажигания в положение ON.

Предупреждающая лам-
па системы подушек бе-
зопасности горит в тече-
ние 6 секунд, а затем
гаснет?

Замените как пере-
днее сиденье, так и
модуль боковой по-
душки безопасности
(правый). <См. SE-7,
Переднее сиденье>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ (ПРАВОЙ).
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините разъем (AB20) от преднатяжи-
теля ремня безопасности (правого).
3) Для моделей с преднатяжителем поясной
лямки ремня безопасности, отсоедините разъем
(AB30) от преднатяжителя поясной лямки ремня
безопасности.
4) Отсоедините резистор модуля подушки безо-
пасности от диагностического жгута проводов F.
5) Отсоедините разъем (AB8) от блока управле-
ния системой подушек безопасности.
6) Подсоедините разъем (1R) диагностического
жгута проводов R к разъему (AB8).
7) Измерьте сопротивление между разъемом
(3R) диагностического жгута проводов R и разъ-
емом (3F) диагностического жгута проводов F.

Разъемы и клеммы

(3R) № 18 — (3F) № 4:
(3R) № 20 — (3F) № 3:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к шагу 4Замените как

жгут проводов
боковых поду-
шек безопаснос-
ти, так и жгут
проводов кузова.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ (ПРАВОЙ).
Измерьте сопротивление между клеммами разъ-
ема (3R) диагностического жгута проводов R.

Разъемы и клеммы

(3R) № 18 — (3R) № 20:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к шагу 5Замените как

жгут проводов
боковых поду-
шек безопаснос-
ти, так и жгут
проводов кузова.

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ (ПРАВОЙ).
Измерьте сопротивление между разъемом (3R) ди-
агностического жгута проводов R и массой кузова.

Разъемы и клеммы

(3R) № 18 — Масса кузова:
(3R) № 20 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к шагу 6Замените как

жгут проводов
боковых поду-
шек безопаснос-
ти, так и жгут
проводов кузова.

6

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Присоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дис-
плее тот же самый КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-18, Блок уп-
равления системой по-
душек безопасности.>

Переходите к ша-
гу 7.

7

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на
дисплее какие-либо дру-
гие КДН?

Проверьте КДН, ис-
пользуя “Список кодов
диагностики неисправ-
ностей (КДН)”. <См.
AB(diag)-40, Список ко-
дов диагностики неис-
правностей (КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-70

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

M: КДН 42

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Жгут проводов левой боковой подушки безопасности неисправен
• Модуль левой боковой подушки безопасности неисправен
• Неисправность блока управления системой подушек безопасности

ОСТОРОЖНО:
• Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и подождите не менее 20 секунд, прежде чем приступить к работе.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке жгута проводов системы подушек безопасности отсо-
едините разъем модуля боковой подушки безопасности, разъем преднатяжителя ремня бе-
зопасности и разъем преднатяжителя поясной лямки ремня безопасности.

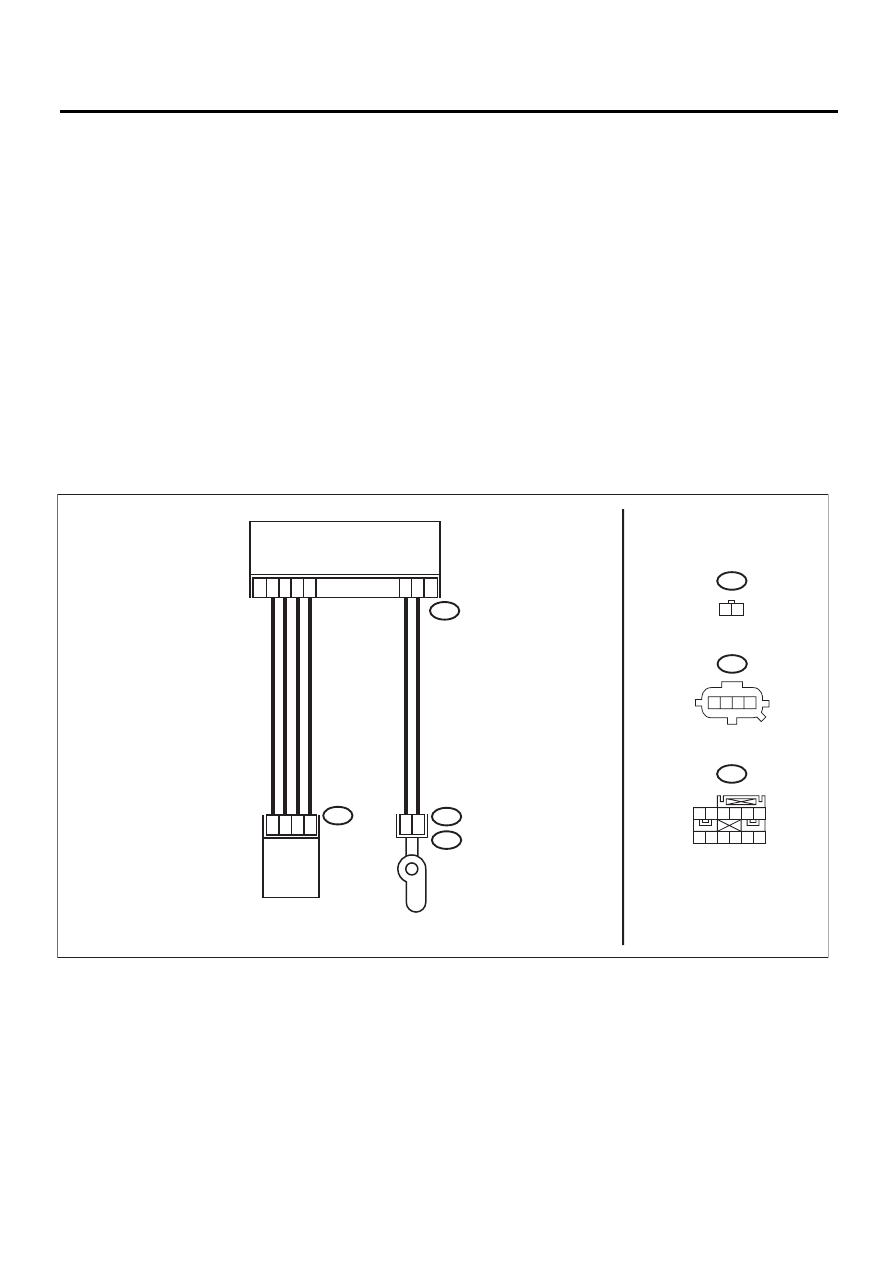

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек
безопасности, модулем левой боковой подуш-
ки безопасности и датчиком левой боковой по-
душки безопасности.

Обнаружен ли плохой кон-
такт?

Замените как задний
жгут проводов систе-
мы подушек безопас-
ности, так и жгут про-
водов кузова.

Переходите к ша-
гу 2.

МОДУЛЬ ЛЕВОЙ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ

ЛЕВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

AB7

AB9

1 2

AB10

1 2 3 4

AB10

1

2

5

6

AB9

AB29

10

12

7

9

3

4

1

2

AB7

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

1 2 3 4 5 6

7 8 9 10 11 12

AB-01844

AB(diag)-71

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2

ПРОВЕРКА МОДУЛЯ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумуля-
тора и выждите не менее 20 секунд.
2) Отсоедините разъем (AB9) от модуля боко-
вой подушки безопасности (левого), и подсо-
едините разъем (1F) диагностического жгута
проводов F к разъему (AB9).
3) Подсоедините резистор модуля подушки
безопасности к разъему (3F) диагностического
жгута проводов F.
4) Подсоедините клемму массы к аккумулятору
и переведите замок зажигания в положение ON.

Предупреждающая лампа
системы подушек безопас-
ности горит в течение 6 се-
кунд, а затем гаснет?

Замените как пере-
днее сиденье, так и
модуль боковой по-
душки безопасности
(левый). <См. SE-7,
Переднее сиденье>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ (ЛЕВОЙ).
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумуля-
тора и выждите не менее 20 секунд.
2) Отсоедините разъем (AB19) от преднатяжи-
теля ремня безопасности (левого).
3) Отсоедините резистор модуля подушки безо-
пасности от диагностического жгута проводов.
4) Отсоедините разъем (AB7) от блока управ-
ления системой подушек безопасности.
5) Подсоедините разъем (1R) диагностическо-
го жгута проводов R к разъему (AB7).
6) Измерьте сопротивление между разъемом
(3R) диагностического жгута проводов R и разъ-
емом (3F) диагностического жгута проводов F.

Разъемы и клеммы

(3R) № 10 — (3F) № 4:
(3R) № 12 — (3F) № 3:

Сопротивление составля-
ет менее 10 Ом?

Переходите к шагу 4.

Замените как
жгут проводов
боковых подушек
безопасности,
так и жгут прово-
дов кузова.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ (ЛЕВОЙ).
Измерьте сопротивление между клеммами разъ-
ема (3R) диагностического жгута проводов R.

Разъемы и клеммы

(3R) № 10 — (3R) № 12:

Сопротивление составля-
ет 1 МОм или более?

Переходите к шагу 5.

Замените как
жгут проводов
боковых подушек
безопасности,
так и жгут прово-
дов кузова.

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ БОКОВОЙ
ПОДУШКИ БЕЗОПАСНОСТИ (ЛЕВОЙ).
Измерьте сопротивление между разъемом (3R)
диагностического жгута проводов R и массой
кузова.

Разъемы и клеммы

(3R) № 10 — Масса кузова:
(3R) № 12 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Переходите к шагу 6.

Замените как
жгут проводов
боковых подушек
безопасности,
так и жгут прово-
дов кузова.

6

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕ-
МОЙ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Присоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените блок управ-
ления системой поду-
шек безопасности.
<См. AB-18, Блок уп-
равления системой по-
душек безопасности.>

Переходите к ша-
гу 7.

7

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображаются ли на дисп-
лее какие-либо другие
КДН?

Проверьте КДН, ис-
пользуя “Список кодов
диагностики неисправ-
ностей (КДН)”. <См.
AB(diag)-40, Список ко-
дов диагностики неис-
правностей (КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

AB(diag)-72

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

N: КДН 45

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Замыкание на силовой провод в жгуте проводов боковой подушки безопасности
• Модуль правой боковой подушки безопасности неисправен
• Неисправность блока управления системой подушек безопасности

ОСТОРОЖНО:
• Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и подождите не менее 20 секунд, прежде чем приступить к работе.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке жгута проводов системы подушек безопасности отсо-
едините разъем модуля боковой подушки безопасности, разъем преднатяжителя ремня бе-
зопасности и разъем преднатяжителя поясной лямки ремня безопасности.

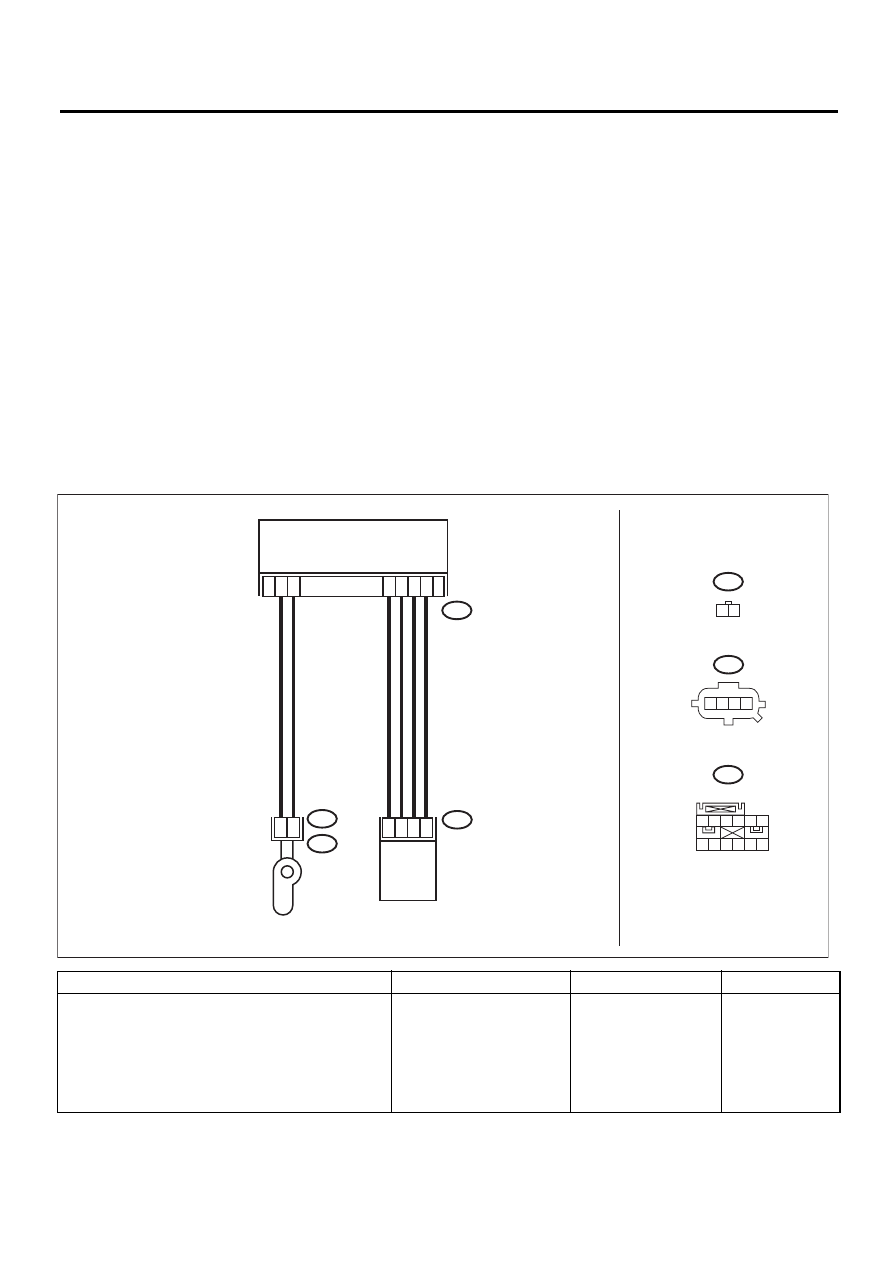

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB8

AB11

AB28

1

2

2

1

AB12

10

12

7

9

3

4

1

2

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

МОДУЛЬ ПРАВОЙ

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

ПРАВЫЙ ДАТЧИК

БОКОВОЙ ПОДУШКИ

БЕЗОПАСНОСТИ

AB8

AB11

1 2

AB12

1 2 3 4

1 2 3 4 5 6

7 8 9 10 11 12

AB-01843
