AB(diag)-17

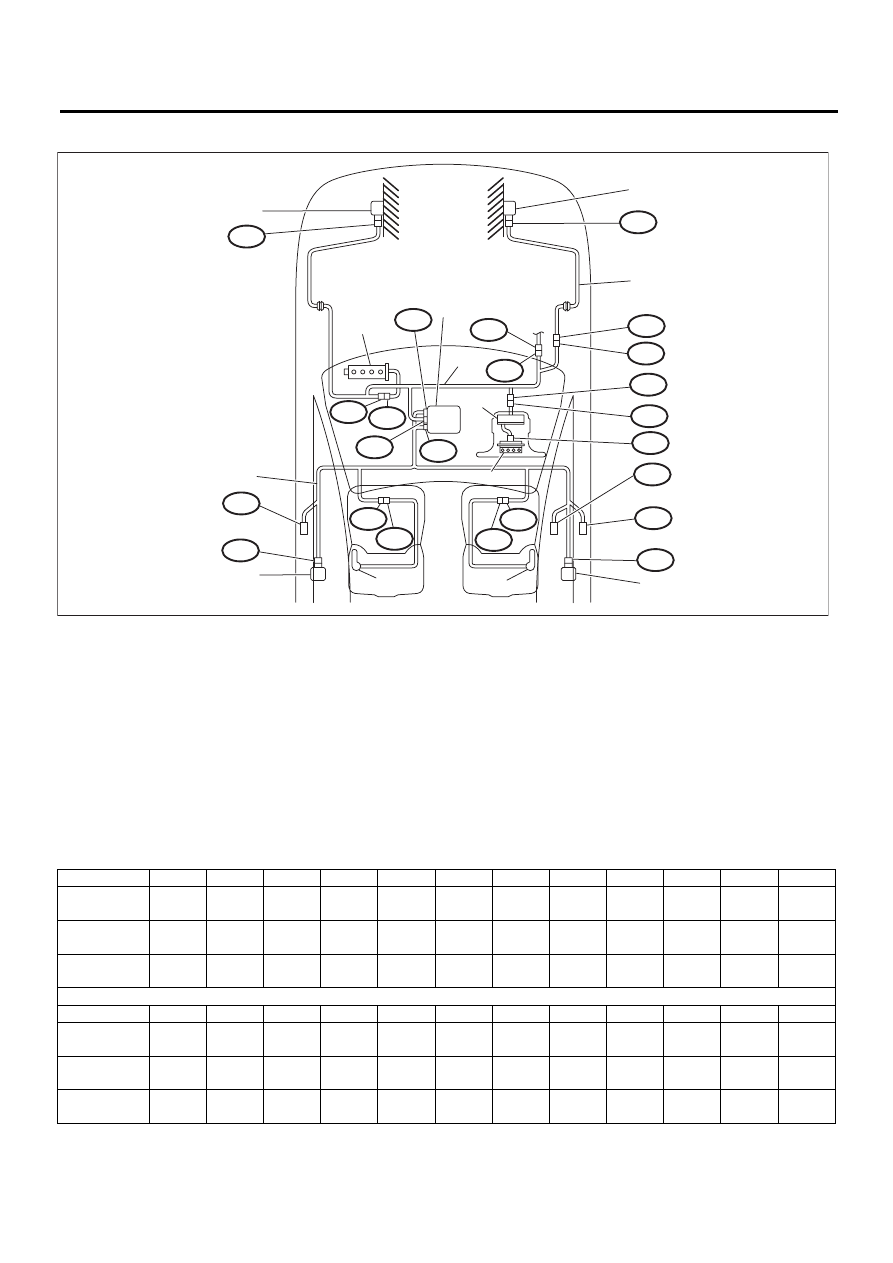

Расположение электрических компонентов

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

2. МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

(1)

Дополнительный датчик лобового
удара (левый)

(6)

Нагнетатель подушки безопас-
ности переднего пассажира

(12)

Нагнетатель левой боковой по-
душки безопасности

(2)

Дополнительный датчик лобового
удара (правый)

(7)

Поворотный разъем рулевой
колонки

(13)

Нагнетатель правой боковой
подушки безопасности

(3)

Жгут проводов боковой подушки
безопасности

(8)

Основной жгут проводов систе-
мы подушек безопасности

(14)

Преднатяжитель поясной лям-
ки ремня безопасности

(4)

Жгут проводов дополнительного
датчика лобового удара (правого)

(9)

Нагнетатель подушки безопас-
ности водителя

(a)

К жгуту проводов кузова

(5)

Блок управления системой поду-
шек безопасности со встроенным
датчиком безопасности и электри-
ческим датчиком.

(10) Датчик левой боковой подушки

безопасности

(b)

К преднатяжителю левого рем-
ня безопасности

(11) Датчик правой боковой подуш-

ки безопасности

(c)

К преднатяжителю левого рем-
ня безопасности

Разъем №

(AB1)

(AB2)

(AB3)

(AB4)

(AB7)

(AB8)

(AB9)

(AB10)

(AB11)

(AB12)

(AB13)

(AB14)

Контактный

штырек

8

2

28

4

12

12

2

4

2

4

2

2

Цвет

Белый

Чер-

ный

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Штекер/

Гнездо

Ште-

кер

Гнездо Гнездо Гнездо Гнездо Гнездо

Гнездо

Гнездо

Гнездо Гнездо

Гнездо

Ште-

кер



Разъем №

(AB15)

(AB18)

(AB19)

(AB20)

(AB21)

(AB26)

(AB27)

(AB28)

(AB29)

(AB30)



Контактный

штырек

2

2

2

2

2

2

4

2

2

2





Цвет

Жел-

тый

Жел-

тый

Чер-

ный

Чер-

ный

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Жел-

тый

Оран-

жевый





Штекер/

Гнездо

Гнездо Гнездо Гнездо Гнездо Гнездо

Ште-

кер

Ште-

кер

Ште-

кер

Ште-

кер

Гнездо





AB-01555

(1)

(2)

(a)

AB12

(13)

(11)

(c)

(14)

(8)

(5)

(6)

(4)

(10)

(3)

(b)

(12)

(9)

(7)

AB20

AB30

AB26

AB21

AB13

AB14

AB15

AB1

AB7

AB27

AB4

AB3

AB8

AB29

AB9

AB19

AB10

AB18

B31

AB2

AB11

AB28

AB(diag)-18

Входные/выходные сигналы блока управления системой подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

5. Входные/выходные сигналы блока управления системой

подушек безопасности

A: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Номера клемм разъема блока управления системой подушек безопасности показаны на приве-
денном рисунке.
• Когда разъем отсоединяется от блока управления системой подушек безопасности, загорается
предупреждающая лампа системы подушек безопасности.

AB-01085

1

2

3

4

5

6

7

8

9

10

11

12

1

2

3

4

5

6

7

8

9

10

11

12

1

2

3

4

5

6

7

8

9

10

11

12

13

14

16

17

15

18

19

20

21

22

23

24

25

26

27

28

(3)

(1)

(2)

AB(diag)-19

Входные/выходные сигналы блока управления системой подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

*

: Только для моделей KA

В: ЭЛЕКТРИЧЕСКАЯ СХЕМА

<См. WI-191, ЭЛЕКТРИЧЕСКАЯ СХЕМА,
Система подушек безопасности>

Пункт

Клемма блока управления №

Разъем канала передачи данных

(1)-12

Комбинация приборов (предупреждающая лампа системы подушек безопасности)

(1)-3

Цепь питания от аккумулятора

Предохранитель обычного типа

(1)-6

Специальный предохранитель

(1)-5

Модуль подушки безопасности переднего пасса-
жира, первая ступень

+

(1)-10

(1)-11

Модуль подушки безопасности переднего пасса-
жира, вторая ступень

+

(1)-8

(1)-7

Модуль подушки безопасности водителя, первая
ступень

+

(1)-14

(1)-13

Дополнительный датчик лобового удара (левый)

+

(1)-15

(1)-26

Дополнительный датчик лобового удара (правый)

+

(1)-9

(1)-20

Линия заземления (GND)

(1)-27

(1)-28

Преднатяжитель левого ремня безопасности

+

(2)-2

(2)-1

Датчик левой боковой подушки безопасности

Электропитание и линия связи

(2)-7

Масса

(2)-9

+

(2)-10

(2)-12

Модуль левой боковой подушки безопасности

+

(2)-5

(2)-6

Преднатяжитель правого ремня безопасности

+

(3)-5

(3)-6

Датчик правой боковой подушки безопасности

Электропитание и линия связи

(3)-12

Масса

(3)-10

+

(3)-9

(3)-7

Модуль правой боковой подушки безопасности

+

(3)-2

(3)-1

Преднатяжитель поясной лямки правого ремня бе-
зопасности

*

+

(3)-3

(3)-4

AB(diag)-20

Разъем модуля подушки безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

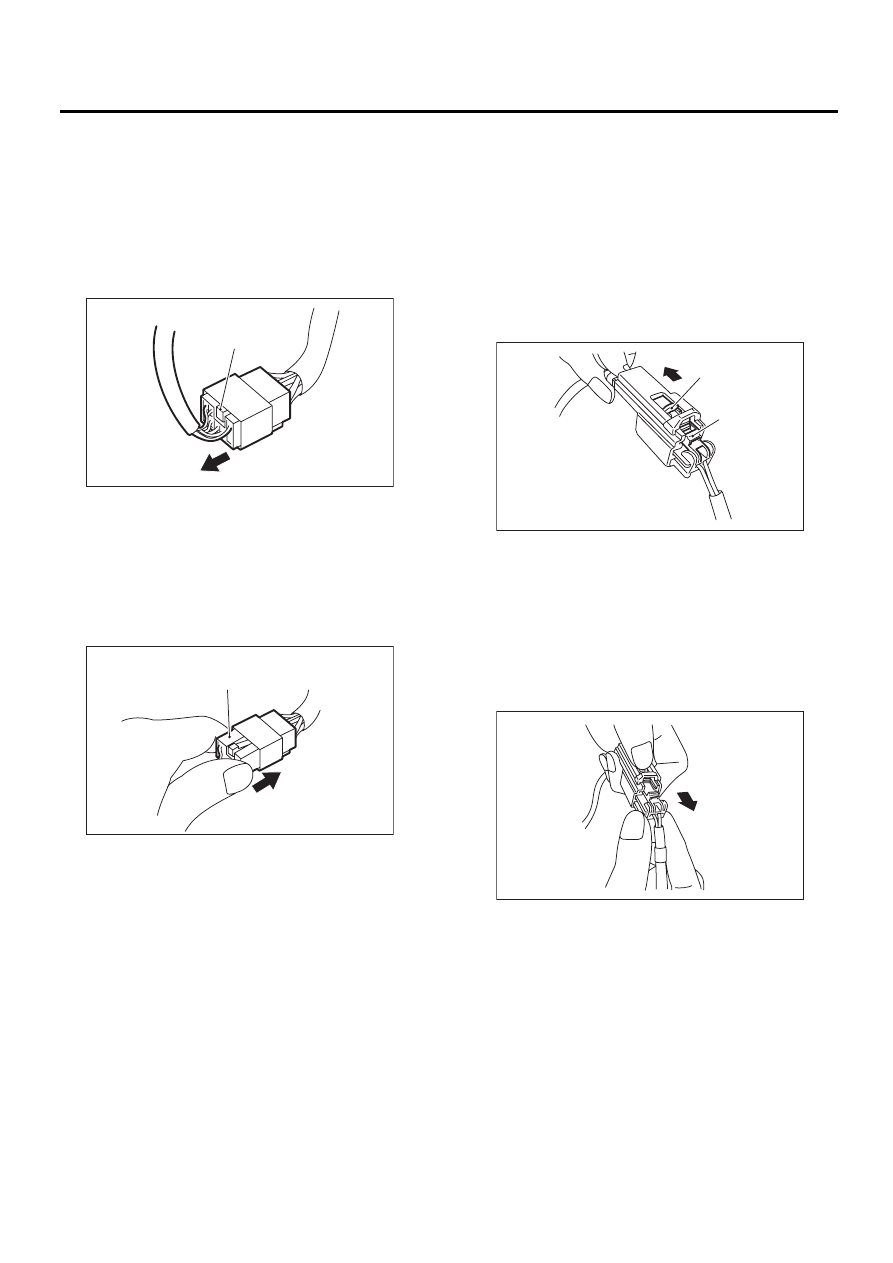

6. Разъем модуля подушки

безопасности

A: ПРОЦЕДУРА

1. ИСТОЧНИК ЭЛЕКТРОПИТАНИЯ

1) Как отсоединить:

(1) Прижав фиксирующий рычаг (А) внутрь,
потяните разъем в направлении стрелки.

ОСТОРОЖНО:
Отводя скользящий фиксатор или отсоеди-
няя разъем, обязательно удерживайте разъ-
ем за корпус, а не за жгут проводов.
2) Как подсоединить:
Удерживая разъем (А) за корпус, с некоторым
усилием вставьте его внутрь, пока не услыши-
те характерный щелчок фиксации.

ОСТОРОЖНО:
Обязательно вставляйте разъем до полной
фиксации. Затем слегка потяните его на се-
бя, чтобы убедиться, что разъем зафиксиро-
ван.

2. ПОДУШКА БЕЗОПАСНОСТИ ВОДИТЕ-
ЛЯ (МЕЖДУ ОСНОВНЫМ ЖГУТОМ ПРО-
ВОДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАС-
НОСТИ И ПОВОРОТНЫМ РАЗЪЕМОМ
РУЛЕВОЙ КОЛОНКИ) И БОКОВАЯ ПО-
ДУШКА БЕЗОПАСНОСТИ

1) Как отсоединить:

(1) Нажмите на фиксирующий рычаг (A).
(2) Прижав фиксирующий рычаг (А) внутрь,
переместите скользящий фиксатор (B) в на-
правлении стрелки.

(3) Удерживая скользящий фиксатор (B) в
отведенном положении, верните фиксиру-
ющий рычаг (A) в изначальное положение, а
затем потяните в направлении стрелки и
отсоедините разъем.

ОСТОРОЖНО:
Отводя скользящий фиксатор, обязательно
удерживайте разъем за корпус, а не за жгут
проводов.

AB-01518

(A)

AB-01519

(A)

AB-00017

(A)

(B)

AB-00018
