AB(diag)-9

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

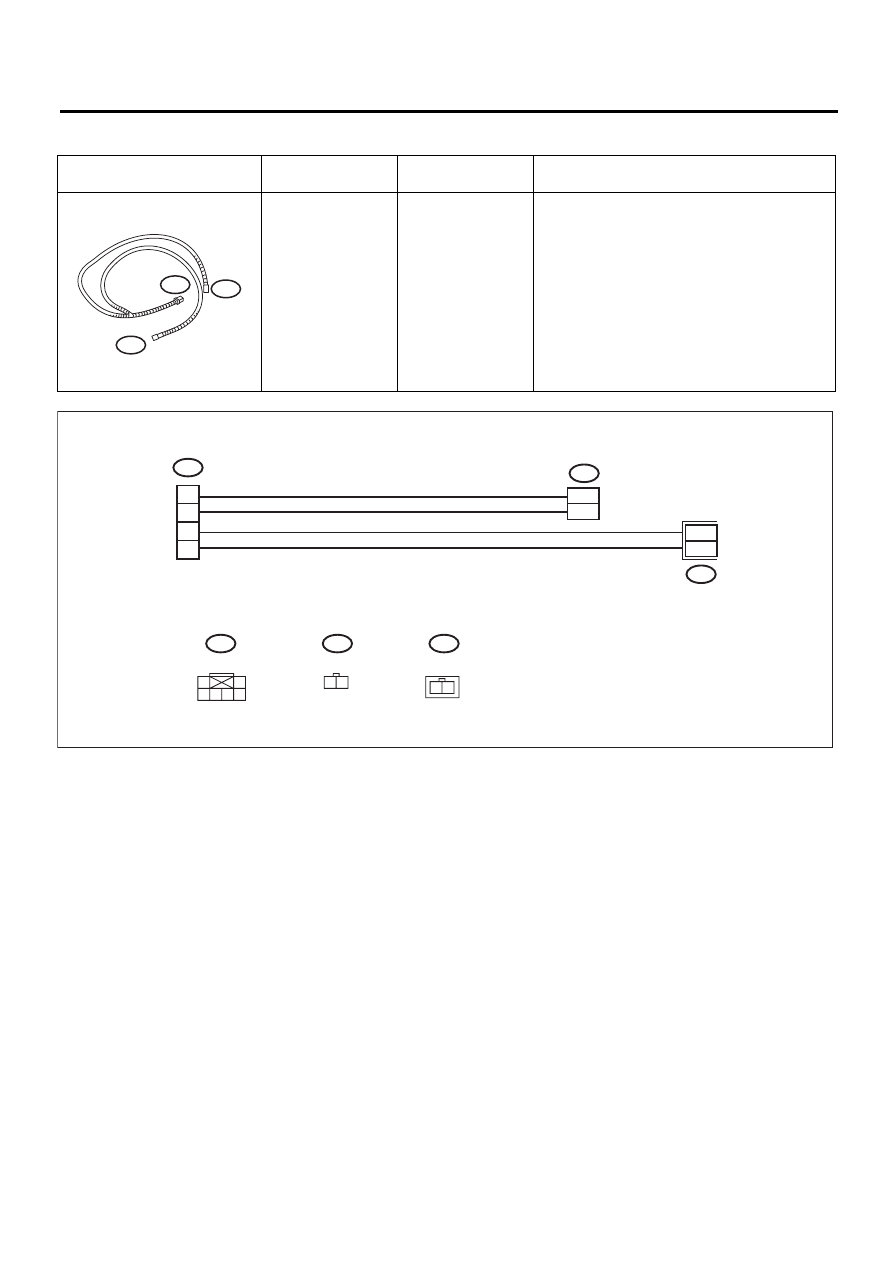

• ДИАГНОСТИЧЕСКИЙ ЖГУТ ПРОВОДОВ F

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

98299FC010

ДИАГНОСТИЧЕС-
КИЙ ЖГУТ ПРО-
ВОДОВ F

Предназначен для измерения напряжения и
сопротивления жгута проводов модуля по-
душки безопасности.

3F

2F

1F

ST98299FC010

AB-00999

3F

3F

2F

1F

2F

1F

4

3

6

5

1

1

2

2

1
3 4 5 6

2

1 2

2 1

AB(diag)-10

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

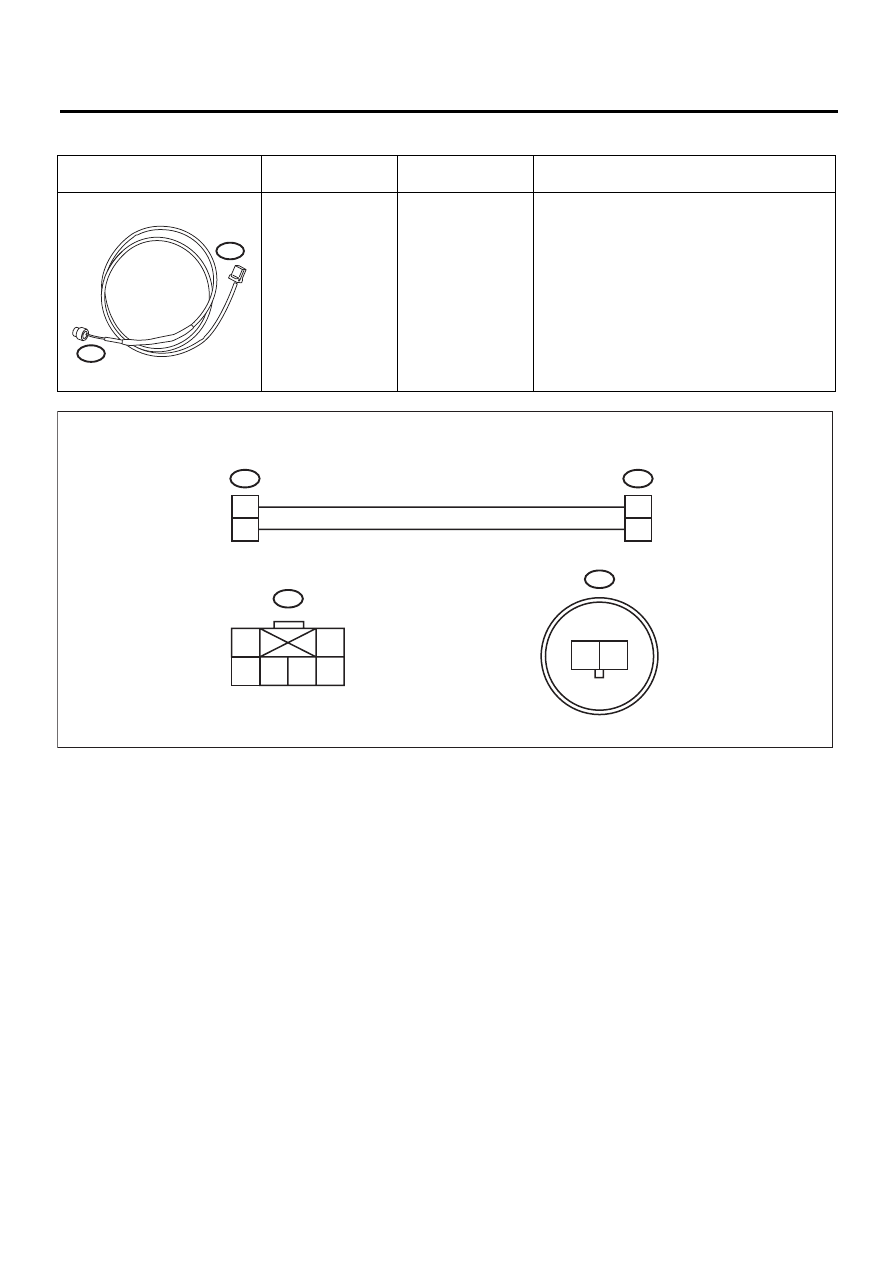

• ДИАГНОСТИЧЕСКИЙ ЖГУТ ПРОВОДОВ N

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

98299SA000

ДИАГНОСТИЧЕС-
КИЙ ЖГУТ ПРО-
ВОДОВ N

Предназначен для измерения напряжения и
сопротивления модуля подушки безопаснос-
ти водителя и преднатяжителя ремня безо-
пасности.

2N

1N

ST98299SA000

AB-01001

2N

1N

1

2

2

1

1

2

2

1

1N

2N

AB(diag)-11

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

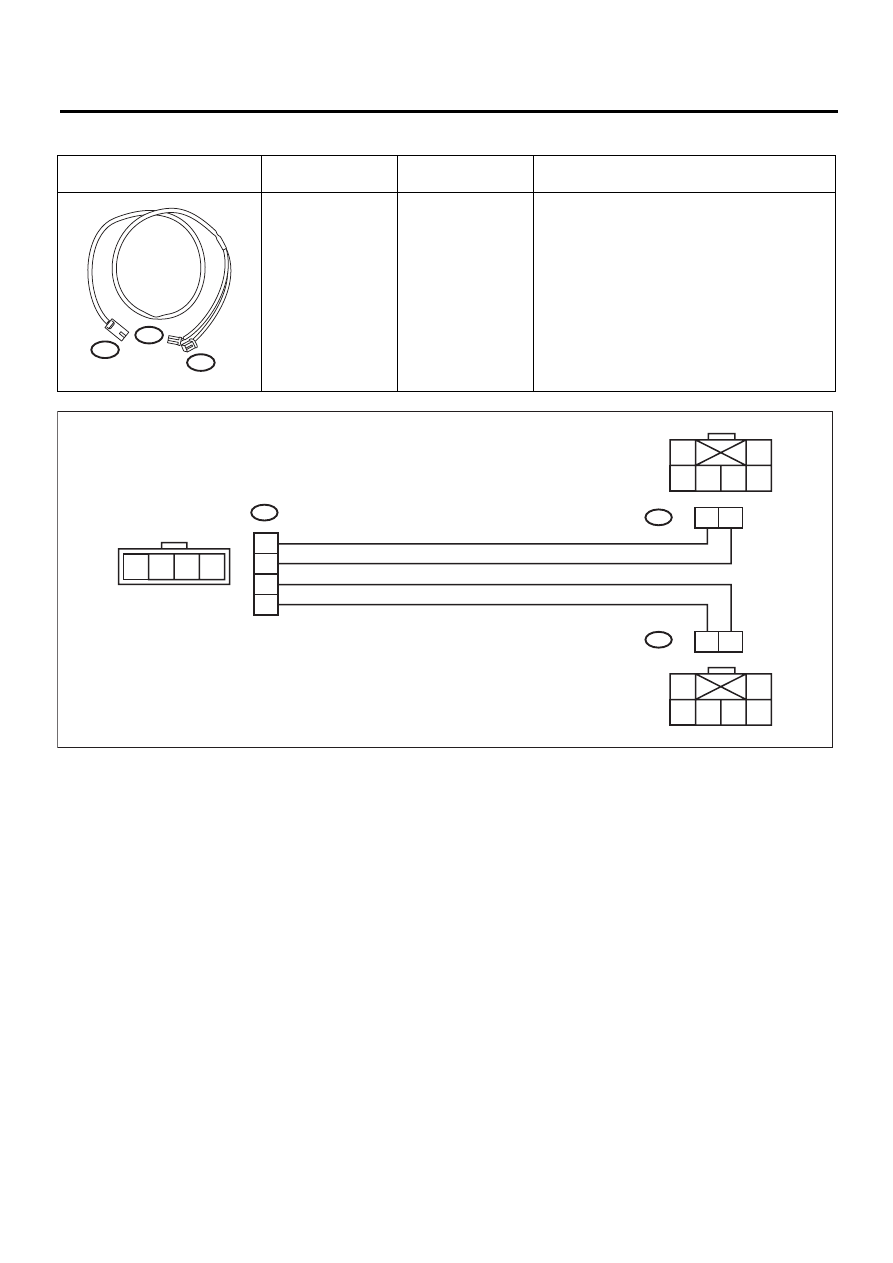

• ДИАГНОСТИЧЕСКИЙ ЖГУТ ПРОВОДОВ P

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

98299SA020

ДИАГНОСТИЧЕС-
КИЙ ЖГУТ ПРО-
ВОДОВ P

Предназначен для измерения напряжения и
сопротивления жгута проводов модуля по-
душки безопасности переднего пассажира.

ST98299SA020

1P

2P

3P

AB-00679

1P

2P

3P

4

1

2

4

3

3

2

1

4

1

2

3

4

3

1

2

AB(diag)-12

Общие сведения

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

• ДИАГНОСТИЧЕСКИЙ ЖГУТ ПРОВОДОВ Q

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

98299SA040

ДИАГНОСТИЧЕС-
КИЙ ЖГУТ ПРО-
ВОДОВ Q

Предназначен для измерения напряжения
и сопротивления натяжителя поясной лямки
ремня безопасности.

2Q

1Q

ST98299SA040

AB-00929

2Q

1Q

1

2

2

1

1

2

2

1

1Q

2Q
