Subaru Forester (2008 год). Руководство - часть 704





AC(diag)-35

Диагностика датчиков

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛО-
КОМ УПРАВЛЕНИЯ АВТОМАТИЧЕСКИМ КОН-
ДИЦИОНЕРОМ И КОМБИНАЦИЕЙ ПРИБОРОВ.
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините разъем от блока управления ав-
томатическим кондиционером и комбинации при-
боров.
3) Измерьте сопротивление жгута проводов
между блоком управления автоматическим кон-
диционером и комбинацией приборов.

Разъемы и клеммы

(i10) № 30 — (i48) № 14:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 2.

Устраните раз-
рыв цепи в жгуте
проводов между
блоком управле-
ния автоматичес-
ким кондиционе-
ром и комбинаци-
ей приборов.

2

ПРОВЕРКА ЦЕПИ ДАТЧИКА ТЕМПЕРАТУРЫ
НАРУЖНОГО ВОЗДУХА.
Проверьте цепь датчика температуры наружного
воздуха. <См. IDI-9, ПРОВЕРКА УКАЗАТЕЛЯ
ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА, ПРО-
ВЕРКА, Система комбинации приборов.>

Цепь датчика температуры
наружного воздуха исправ-
на?

Переходите к ша-
гу 3.

Устраните неис-
правность в цепи
датчика темпера-
туры наружного
воздуха.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ.
Проверьте надежность контактов в разъеме
блока управления автоматическим кондиционе-
ром.

Выявлен ли в разъеме пло-
хой контакт?

Устраните неис-
правность в разъ-
еме.

Замените блок
управления авто-
матическим кон-
диционером.

AC(diag)-36

Диагностика датчиков

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

B: ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ

ПРИЗНАК НЕИСПРАВНОСТИ:
• После перевода выключателя AUTO в положение ON скорость вращения вентилятора салона,
режим впуска и выпуска воздуха не изменяется
• Неисправности, связанные с датчиком температуры воздуха в салоне, выявляются при помощи
системы самодиагностики

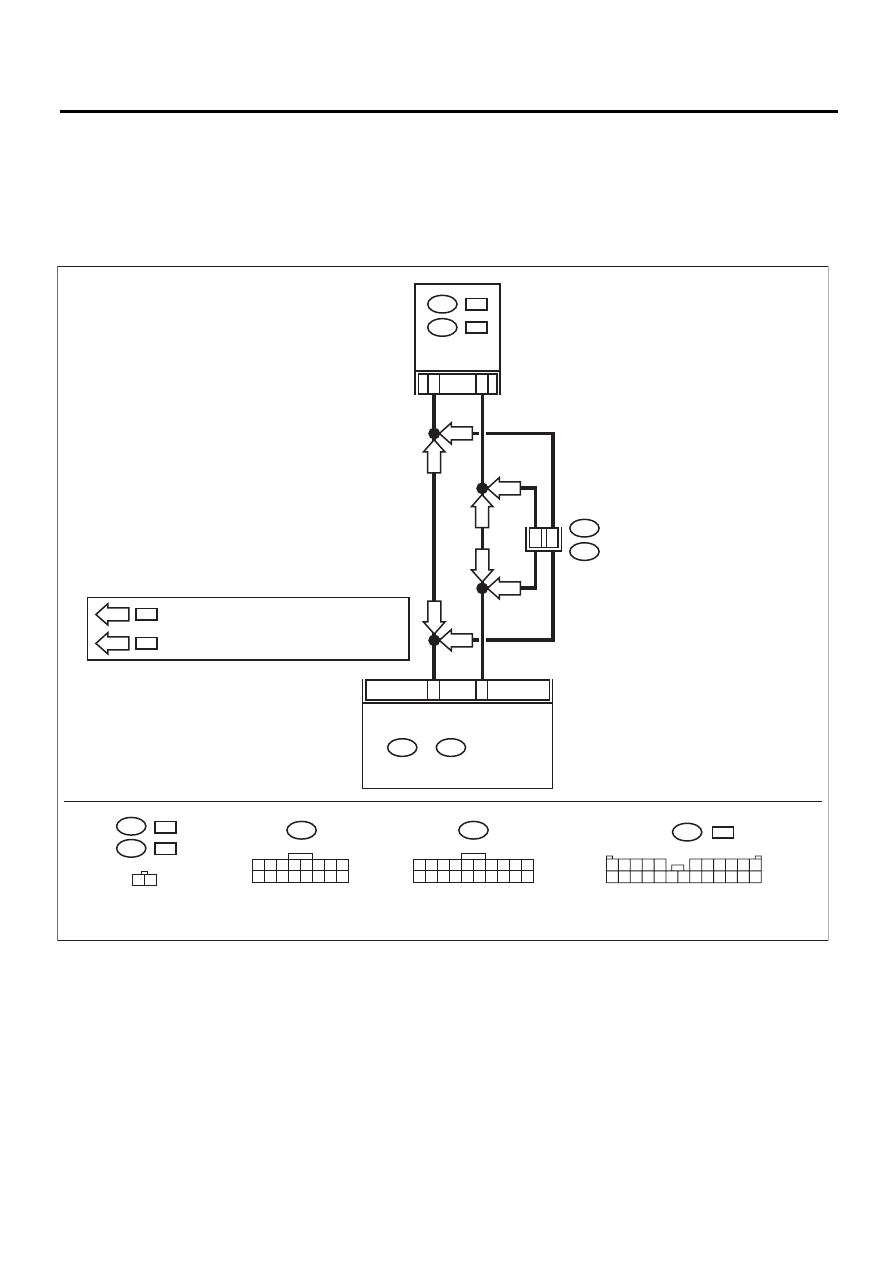

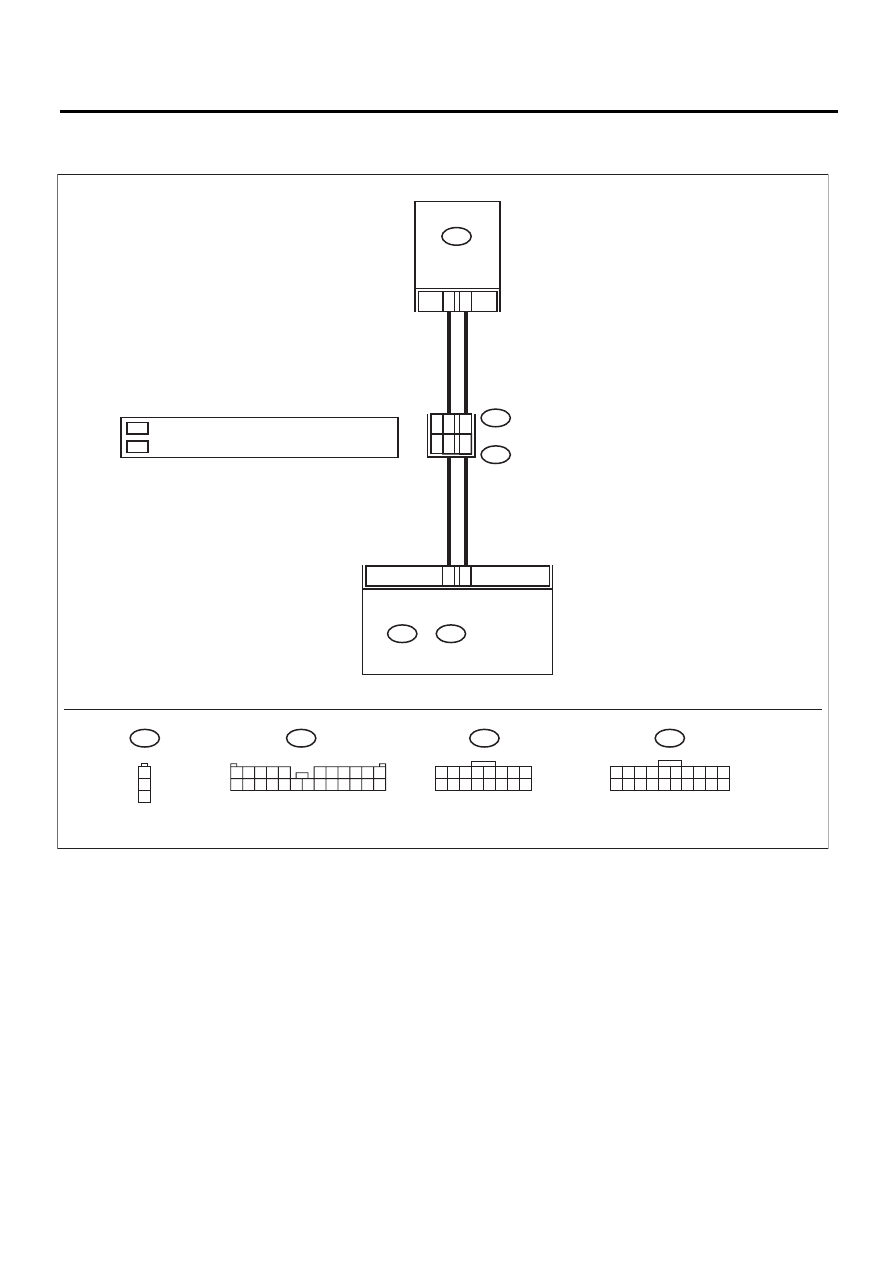

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

A:

i48

B:

i49

1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

A:

i48

B:

i49

A16

1

B12

2

1 2

AC-01406

БЛОК УПРАВЛЕНИЯ
АВТОМАТИЧЕСКОГО
КОНДИЦИОНЕРА

LHD

LHD

RHD

RHD

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

LHD

RHD

: RHD

i55   : LHD

B314  : RHD

LHD

RHD

i55   :

B314  :

LHD

RHD

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B202

B202

i41

ДАТЧИК ТЕМПЕ-
РАТУРЫ ВОЗДУ-
ХА В САЛОНЕ

LHD

RHD

LHD

RHD

9

24

AC(diag)-37

Диагностика датчиков

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ ВОЗДУХА В
САЛОНЕ.
1) Переведите замок зажигания в положение OFF.
2) Снимите нижнюю крышку панели приборов.
3) Отсоедините разъем от датчика температуры воз-
духа в салоне.
4) Измерьте сопротивление между клеммами разъема
датчика температуры воздуха в салоне.

Клеммы

№ 1 — № 2:

Сопротивление равно
приблизительно 2,7
кОм при 20°C (68°F)?

Переходите к ша-
гу 2.

Замените датчик
температуры воз-
духа в салоне.

2

ПРОВЕРКА ВХОДНОГО СИГНАЛА ДАТЧИКА ТЕМПЕ-
РАТУРЫ ВОЗДУХА В САЛОНЕ.
1) Поверните замок зажигания в положение ON.
2) Измерьте напряжение между клеммой разъема жгу-
та проводов датчика температуры воздуха в салоне и
массой кузова.

Разъемы и клеммы

Модель с левосторонним управлением

(i55) № 2 (+) — Масса кузова (–):

Модель с правосторонним управлением:

(B314) № 2 (+) — Масса кузова (–):

Напряжение равно
приблизительно 5 В?

Переходите к ша-
гу 5.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА БЛОКА УПРАВ-
ЛЕНИЯ АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ.
1) Переведите замок зажигания в положение OFF.
2) Замените блок управления автоматическим конди-
ционером.
3) Поверните замок зажигания в положение ON.
4) Измерьте напряжение между клеммами разъема
блока управления автоматическим кондиционером.

Разъемы и клеммы

(i49) № 12 (+) — (i48) № 16 (–):

Напряжение равно
приблизительно 5 В?

Переходите к ша-
гу 4.

Переходите к ша-
гу 6.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛОКОМ УП-
РАВЛЕНИЯ АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ
И ДАТЧИКОМ ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем от блока управления автома-
тическим кондиционером.
3) Измерьте сопротивление в жгуте проводов между
блоком управления автоматическим кондиционером и
датчиком температуры воздуха в салоне.

Разъемы и клеммы

Модель с левосторонним управлением

(i55) № 2 — (i49) № 12:

Модель с правосторонним управлением:

(B314) № 2 — (i49) № 12:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 5.

Устраните неис-
правность в жгу-
те проводов меж-
ду блоком управ-
ления
автоматическим
кондиционером и
датчиком темпе-
ратуры воздуха в
салоне.

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛОКОМ УП-
РАВЛЕНИЯ АВТОМАТИЧЕСКИМ КОНДИЦИОНЕРОМ
И ДАТЧИКОМ ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ.
Измерьте сопротивление в жгуте проводов между бло-
ком управления автоматическим кондиционером и дат-
чиком температуры воздуха в салоне.

Разъемы и клеммы

Модель с левосторонним управлением

(i55) № 1 — (i48) № 16:

Модель с правосторонним управлением:

(B314) № 1 — (i48) № 16:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к ша-
гу 6.

Устраните неис-
правность в жгу-
те проводов меж-
ду блоком управ-
ления
автоматическим
кондиционером и
датчиком темпе-
ратуры воздуха в
салоне.

6

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ.
Проверьте надежность контактов в разъеме блока уп-
равления автоматическим кондиционером.

Плохой контакт в
разъеме?

Устраните неис-
правность в разъ-
еме.

Замените блок
управления авто-
матическим кон-
диционером.

AC(diag)-38

Диагностика датчиков

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

C: ДАТЧИК ИСПАРИТЕЛЯ

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

A:

i48

B:

i49

B256

1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B202

B202

i41

B256

A:

i48

B:

i49

A16

5

1

B2

3

15

1
2
3

AC-01407

ДАТЧИК

ИСПАРИТЕЛЯ

БЛОК УПРАВЛЕНИЯ
АВТОМАТИЧЕСКОГО
КОНДИЦИОНЕРА

11

9

RHD

LHD

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

LHD

RHD
