Subaru Forester (2008 год). Руководство - часть 702





AC(diag)-27

Процедура диагностики приводов

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

11 ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛО-

КОМ УПРАВЛЕНИЯ АВТОМАТИЧЕСКИМ КОН-
ДИЦИОНЕРОМ И ПРИВОДОМ ЗАСЛОНКИ РЕ-
ЖИМОВ ОБДУВА.
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините разъем от блока управления ав-
томатическим кондиционером и привода заслон-
ки режимов обдува.
3) Измерьте сопротивление жгута проводов меж-
ду блоком управления автоматическим кондицио-
нером и приводом заслонки режимов обдува.

Разъемы и клеммы

(i48) № 12 — (B77) № 6:
(i48) № 12 — (B77) № 9:

Сопротивление составляет
менее 1 Ом?

Замените блок
управления авто-
матическим кон-
диционером.

Устраните неис-
правность в жгу-
те проводов меж-
ду блоком управ-
ления
автоматическим
кондиционером и
приводом за-
слонки режимов
обдува.

12 ПРОВЕРКА НАПРЯЖЕНИЯ СИГНАЛА БЛОКА

УПРАВЛЕНИЯ АВТОМАТИЧЕСКИМ КОНДИЦИ-
ОНЕРОМ.
1) Поверните замок зажигания в положение ON.
2) Поверните переключатель режимов обдува и
измерьте напряжение между разъемом жгута про-
водов блока управления автоматическим конди-
ционером и массой кузова для каждого режима.

Разъемы и клеммы

(i48) № 5 (+) — Масса кузова (–):

Напряжение равно прибли-
зительно 5 В, если переклю-
чатель находится в положе-
ниях HEAT, DEF и D/H, и при-
близительно 0 В при
положениях переключате-
ля BI-LEVEL и VENT?

Переходите к ша-
гу 15.

Переходите к ша-
гу 13.

13 ПРОВЕРКА ВЕЛИЧИНЫ СИГНАЛОВ НАПРЯЖЕ-

НИЯ БЛОКА УПРАВЛЕНИЯ АВТОМАТИЧЕСКИМ
КОНДИЦИОНЕРОМ.
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините разъем от привода заслонки ре-
жимов обдува.
3) Поверните замок зажигания в положение ON.
4) Измерьте напряжение между разъемом приво-
да заслонки режимов обдува и массой кузова.

Разъемы и клеммы

(B77) № 4 (+) — Масса кузова (–):
(B77) № 7 (+) — Масса кузова (–):

Напряжение равно 5 В?

Переходите к ша-
гу 15.

Переходите к ша-
гу 14.

14 ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛО-

КОМ УПРАВЛЕНИЯ АВТОМАТИЧЕСКИМ КОН-
ДИЦИОНЕРОМ И ПРИВОДОМ ЗАСЛОНКИ РЕ-
ЖИМОВ ОБДУВА.
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините разъем от блока управления ав-
томатическим кондиционером и привода заслон-
ки режимов обдува.
3) Измерьте сопротивление жгута проводов меж-
ду блоком управления автоматическим кондицио-
нером и приводом заслонки режимов обдува.

Разъемы и клеммы

(i48) № 5 — (B77) № 4:
(i48) № 5 — (B77) № 7:

Сопротивление составляет
менее 1 Ом?

Замените блок
управления авто-
матическим кон-
диционером.

Устраните неис-
правность в жгу-
те проводов меж-
ду блоком управ-
ления
автоматическим
кондиционером и
приводом за-
слонки режимов
обдува.

Шаг

Проверка

Да

Нет

AC(diag)-28

Процедура диагностики приводов

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

15 ПРОВЕРКА НАПРЯЖЕНИЯ СИГНАЛА БЛОКА

УПРАВЛЕНИЯ АВТОМАТИЧЕСКИМ КОНДИЦИ-
ОНЕРОМ.
1) Поверните замок зажигания в положение ON.
2) Поверните переключатель режимов обдува и
измерьте напряжение между разъемом жгута про-
водов блока управления автоматическим конди-
ционером и массой кузова для каждого режима.

Разъемы и клеммы

(i48) № 13 (+) — Масса кузова (–):

Напряжение равно прибли-
зительно 5 В, если переклю-
чатель находится в положе-
ниях VENT, BI-LEVEL и
HEAT, и приблизительно 0 В
при положениях переключа-
теля D/H и DEF?

Переходите к ша-
гу 19.

Переходите к ша-
гу 16.

16 ПРОВЕРКА ВЕЛИЧИНЫ СИГНАЛОВ НАПРЯЖЕ-

НИЯ БЛОКА УПРАВЛЕНИЯ АВТОМАТИЧЕСКИМ
КОНДИЦИОНЕРОМ.
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините разъем от привода заслонки ре-
жимов обдува.
3) Поверните замок зажигания в положение ON.
4) Измерьте напряжение между разъемом приво-
да заслонки режимов обдува и массой кузова.

Разъемы и клеммы

(B77) № 8 (+) — Масса кузова (–):

Напряжение равно 5 В?

Переходите к ша-
гу 18.

Переходите к ша-
гу 17.

17 ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ БЛО-

КОМ УПРАВЛЕНИЯ АВТОМАТИЧЕСКИМ КОН-
ДИЦИОНЕРОМ И ПРИВОДОМ ЗАСЛОНКИ РЕ-
ЖИМОВ ОБДУВА.
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините разъем от блока управления ав-
томатическим кондиционером и привода заслон-
ки режимов обдува.
3) Измерьте сопротивление жгута проводов меж-
ду блоком управления автоматическим кондицио-
нером и приводом заслонки режимов обдува.

Разъемы и клеммы

(i48) № 13 — (B77) № 8:

Сопротивление составляет
менее 1 Ом?

Замените блок
управления авто-
матическим кон-
диционером.

Устраните неис-
правность в жгу-
те проводов меж-
ду блоком управ-
ления
автоматическим
кондиционером и
приводом за-
слонки режимов
обдува.

18 ПРОВЕРКА ЦЕПИ МАССЫ ПРИВОДА ЗАСЛОН-

КИ РЕЖИМОВ ОБДУВА.
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините разъем от блока управления ав-
томатическим кондиционером.
3) Измерьте сопротивление жгута проводов меж-
ду блоком управления автоматическим кондицио-
нером и приводом заслонки режимов обдува.

Разъемы и клеммы

(i48) № 16 — (B77) № 10:

Сопротивление составляет
менее 1 Ом?

Замените привод
заслонки режи-
мов обдува.

Устраните неис-
правность в жгу-
те проводов меж-
ду блоком управ-
ления
автоматическим
кондиционером и
приводом за-
слонки режимов
обдува.

19 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ.

Проверьте надежность контактов в разъеме бло-
ка управления автоматическим кондиционером.

Выявлен ли в разъеме пло-
хой контакт?

Замените блок
управления авто-
матическим кон-
диционером.

Устраните неис-
правность в разъ-
еме.

Шаг

Проверка

Да

Нет

AC(diag)-29

Процедура диагностики приводов

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

C: ПРИВОД ЗАСЛОНКИ ВОЗДУШНОЙ СМЕСИ

ПРИЗНАК НЕИСПРАВНОСТИ:
Не изменяется температура нагнетаемого воздуха.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

i65

A:

i48

B:  i49

1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

i65

4

3

1

2

6

A7

A16

B1

B7

B6

1

2

3 4 5 6

A:

i48

B:

i49

БЛОК УПРАВЛЕНИЯ
АВТОМАТИЧЕСКОГО
КОНДИЦИОНЕРА

AC-01402

ПРИВОД

ЗАСЛОНКИ

ВОЗДУШНОЙ

СМЕСИ

AC(diag)-30

Процедура диагностики приводов

СИСТЕМА HVAC (АВТОМАТИЧЕСКИЙ КОНДИЦИОНЕР) (ДИАГНОСТИКА)

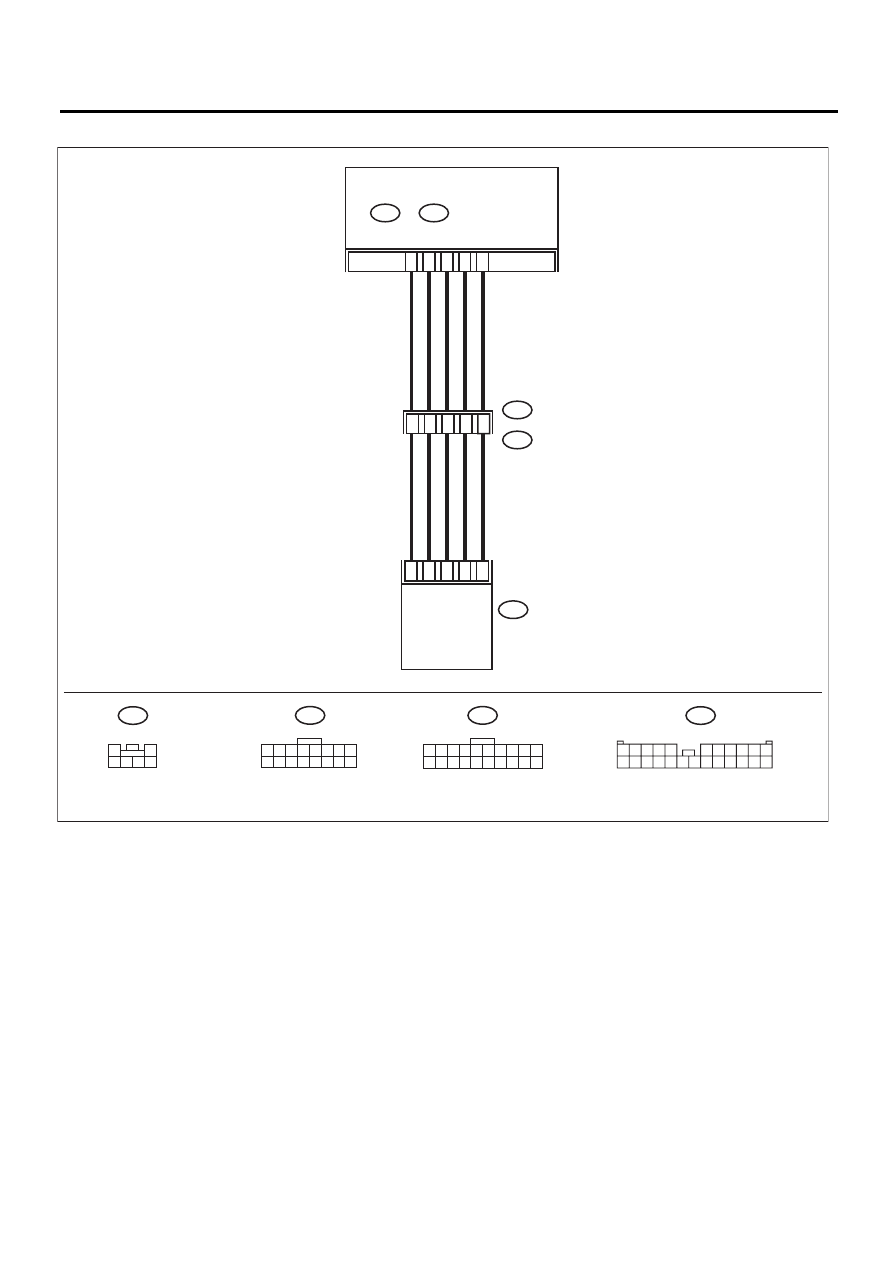

• Модель с правосторонним управлением

B293

A:

i48

B: i49

1 2 3 4 5 6 7 8
9 10 11 12 13 14 15 16

1 2 3 4 5 6 7 8 9 10

11 12 13 14 15 16 17 18 19 20

B293

4

3

1

2

6

A7

A16

B1

B7

B6

1

2

3 4 5 6

A:

i48

B:

i49

БЛОК УПРАВЛЕНИЯ
АВТОМАТИЧЕСКОГО
КОНДИЦИОНЕРА

AC-01403

ПРИВОД ЗАСЛОНКИ
ВОЗДУШНОЙ СМЕСИ

6

9

10

16

15

i41

B202

B202

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7
