Subaru Forester (2008 год). Руководство - часть 685





AC-11

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

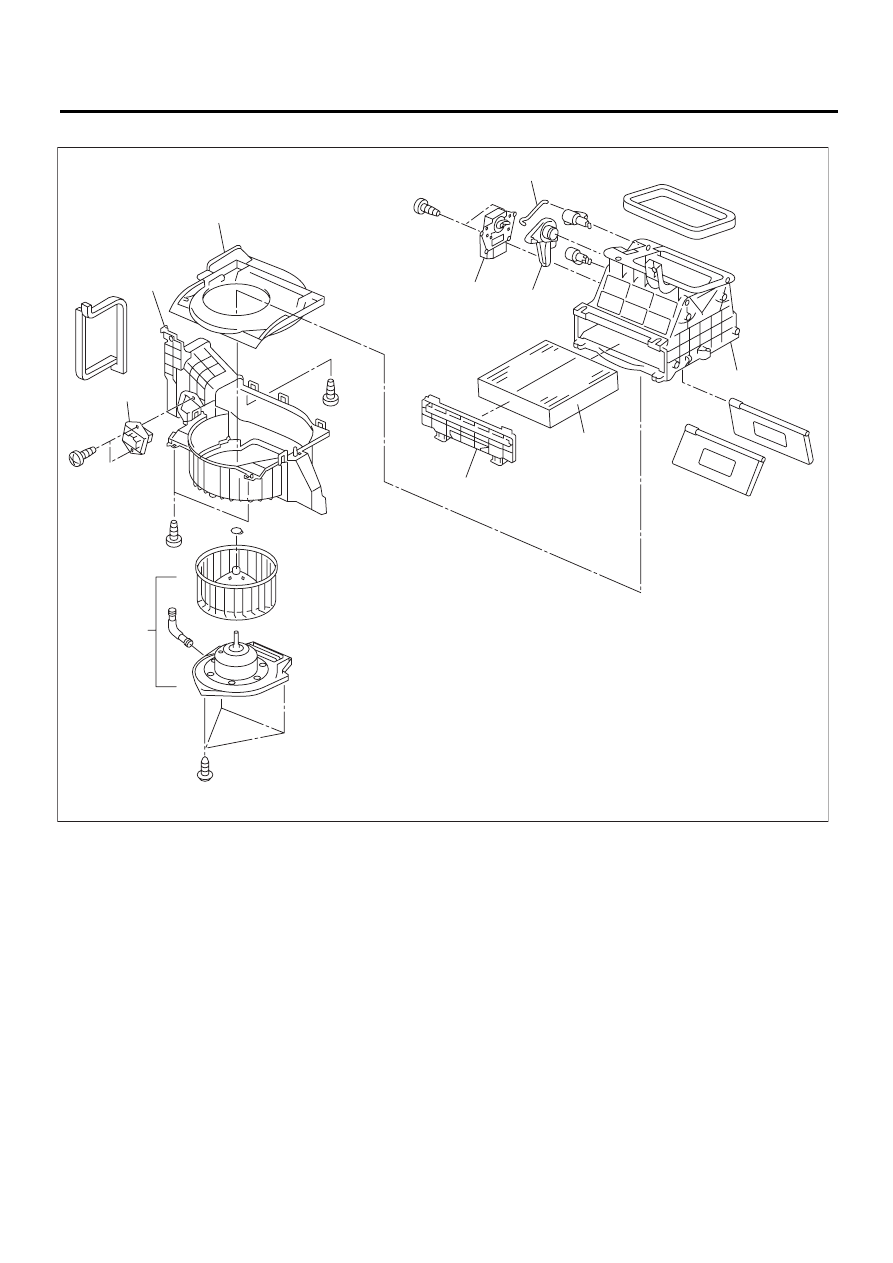

• Кондиционер с ручным управлением, модель с левосторонним управлением

(1)

Верхний кожух

(5)

Крышка фильтра

(8)

Нижний кожух

(2)

Привод заслонки воздухозаборника

(6)

Резистор вентилятора салона

(9)

Узел электродвигателя вентилятора
салона

(3)

Тяга FRESH/RECIRC

(7)

Крышка

(10) Фильтр кондиционера

(4)

Соединительная тяга









(1)

(5)

(3)

(2)

(4)

(7)

(8)

(9)

(10)

(6)

AC-01569

AC-12

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

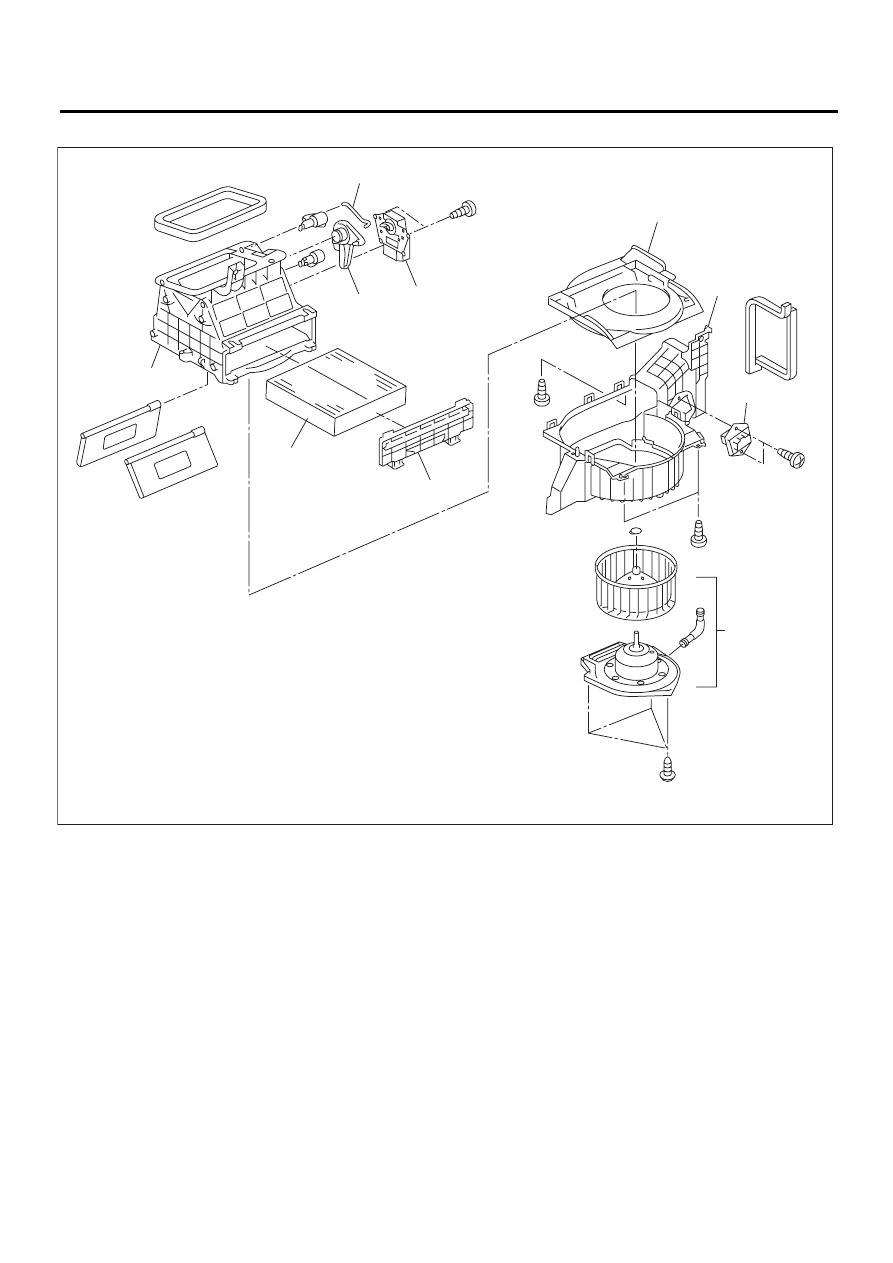

• Кондиционер с ручным управлением, модель с правосторонним управлением

(1) Верхний кожух

(5) Крышка фильтра

(8)

Нижний кожух

(2) Привод заслонки воздухозаборника

(6) Резистор вентилятора  салона

(9)

Узел электродвигателя вентилятора
салона

(3) Тяга FRESH/RECIRC

(7) Крышка

(10) Фильтр кондиционера

(4) Соединительная тяга









AC-01477

(1)

(5)

(3)

(2)

(4)

(7)

(8)

(6)

(9)

(10)

AC-13

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

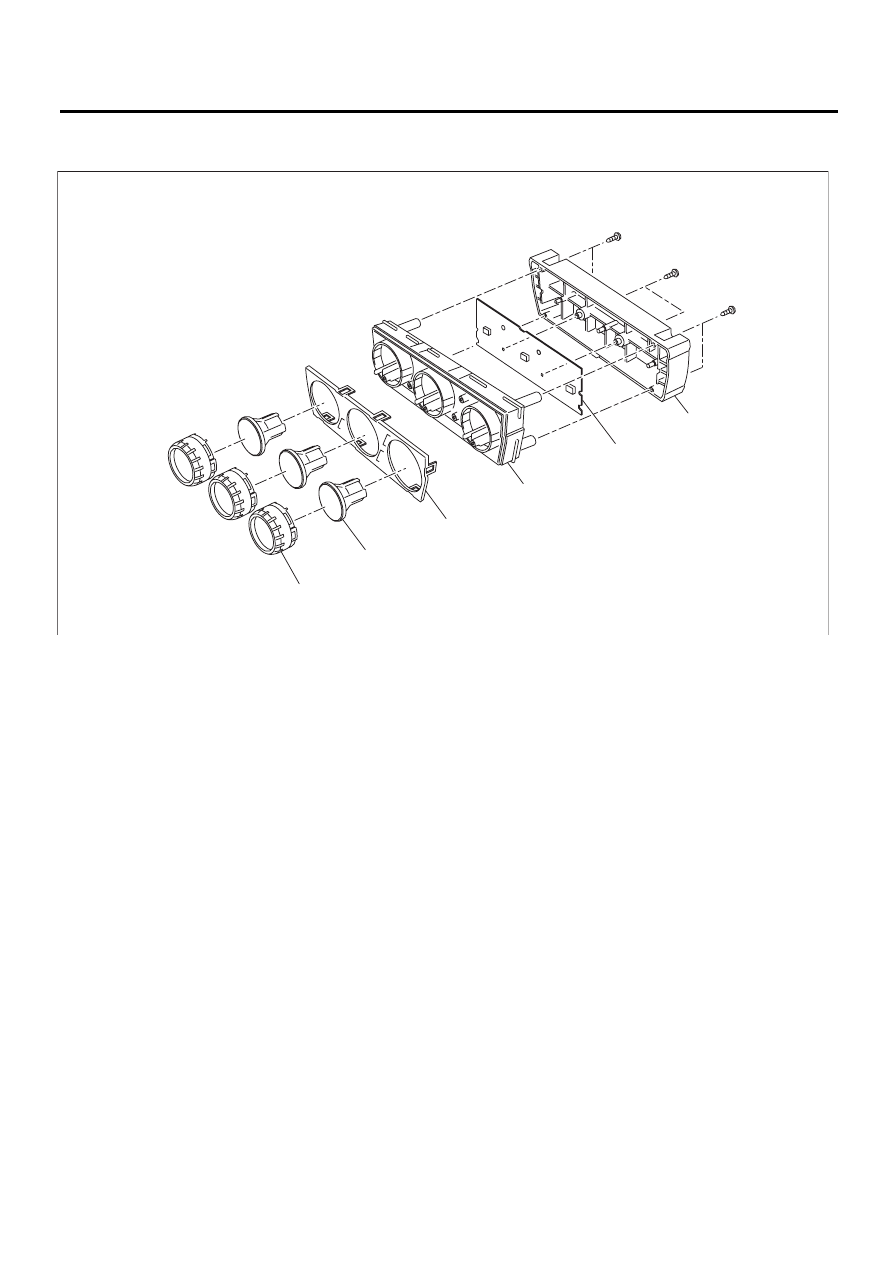

3. БЛОК УПРАВЛЕНИЯ

• Модель с автоматическим кондиционером

(1)

Ручка регулировки

(3) Корпус управления (передний)

(5) Цепь блока управления

(2)

Переключатель, выключатель, датчик
(замыкающий/размыкающий цепь)

(4) Передняя крышка

(6) Корпус панели управления

(задний)

AC-01462

(1)

(2)

(4)

(3)

(6)

(5)

AC-14

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

• Кондиционер с ручным управлением, модель с левосторонним управлением

(1)

Панель

(5)

Выключатель A/C

(9)

Тросик регулировки температуры

(2)

Переключатель режимов обдува

(6)

Выключатель обогрева заднего
стекла

(10) Тросик переключения режимов

обдува

(3)

Переключатель скоростных ре-
жимов вентилятора

(7)

Переключатель FRESH/RECIRC

(11) Вентиль

(4)

Ручка регулировки температуры

(8)

Коммутатор





AC-00211

(2)

(6)

(5)

(7)

(4)

(3)

(1)

(8)

(10)

(9)

(11)
