Subaru Forester (2008 год). Руководство - часть 684





AC-7

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

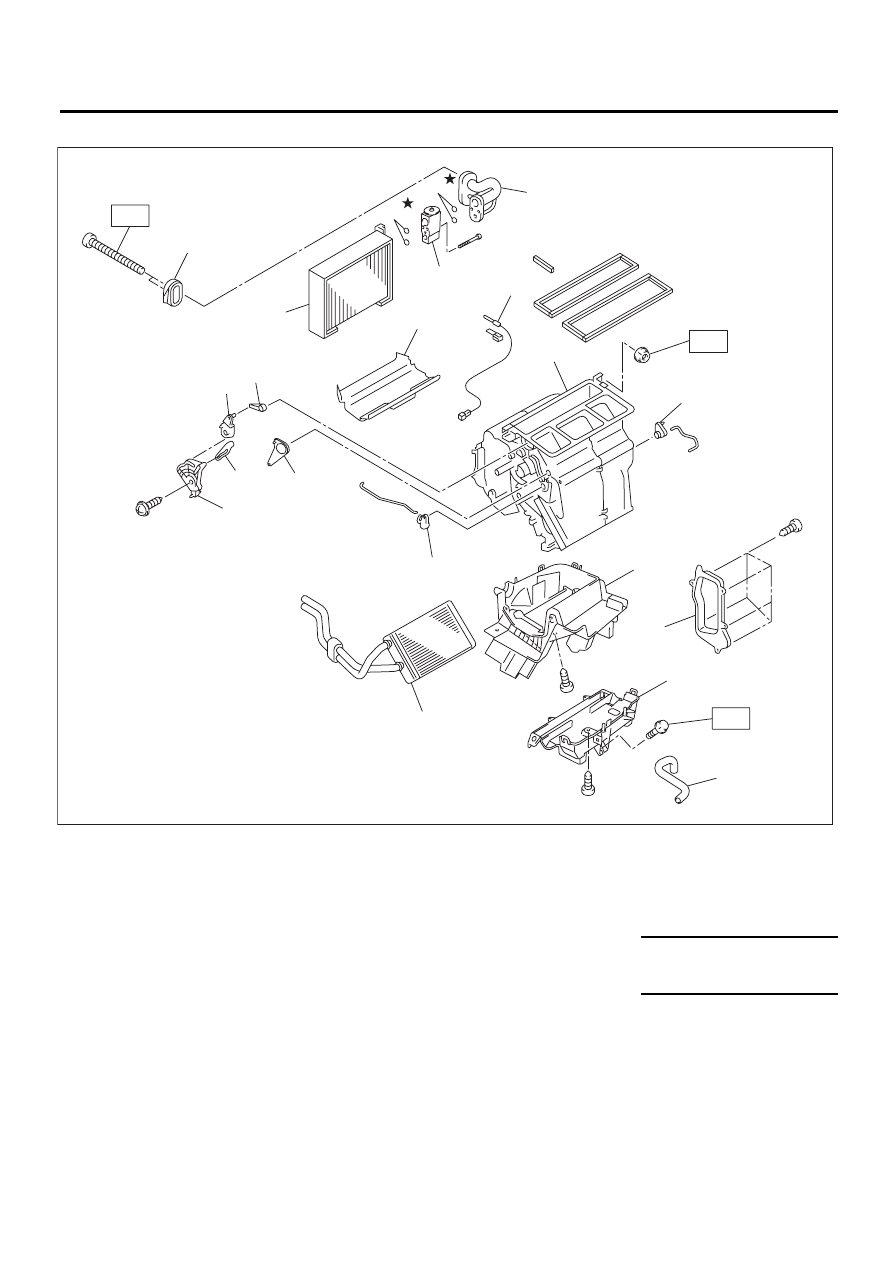

• Кондиционер с ручным управлением, модель с левосторонним управлением

(1) Крышка испарителя

(9)

Сердцевина отопителя

(17) Расширительный клапан

(2) Основной рычаг выбора режима обдува (10) Сливной шланг

(18) Испаритель

(3) Рычаг вентиляционной заслонки

(11) Рычаг привода заслонки воздушной смеси (19) Кожух испарителя

(4) Рычаг заслонки обдува ног

(12) Рычаг заслонки обдува ног (B)

(20) Датчик испарителя

(5) Тяга привода заслонки режимов обдува (13) Верхний кожух





(6) Рычаг заслонки обогревателя ветро-

вого стекла

(14) Прокладка

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(7) Воздуховод обдува ног

(15) Трубка блока охлаждения

T: 7,5 (0,76, 5,5)

(8) Нижний кожух

(16) Уплотнительное кольцо





AC-00359

(1)

(8)

(7)

(9)

(15)

(11)

(2)

(3)

(4)

(5)

(6)

(14)

(18)

(16)

(17)

(16)

(19)

(20)

(12)

(13)

T

T

T

(10)

AC-8

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

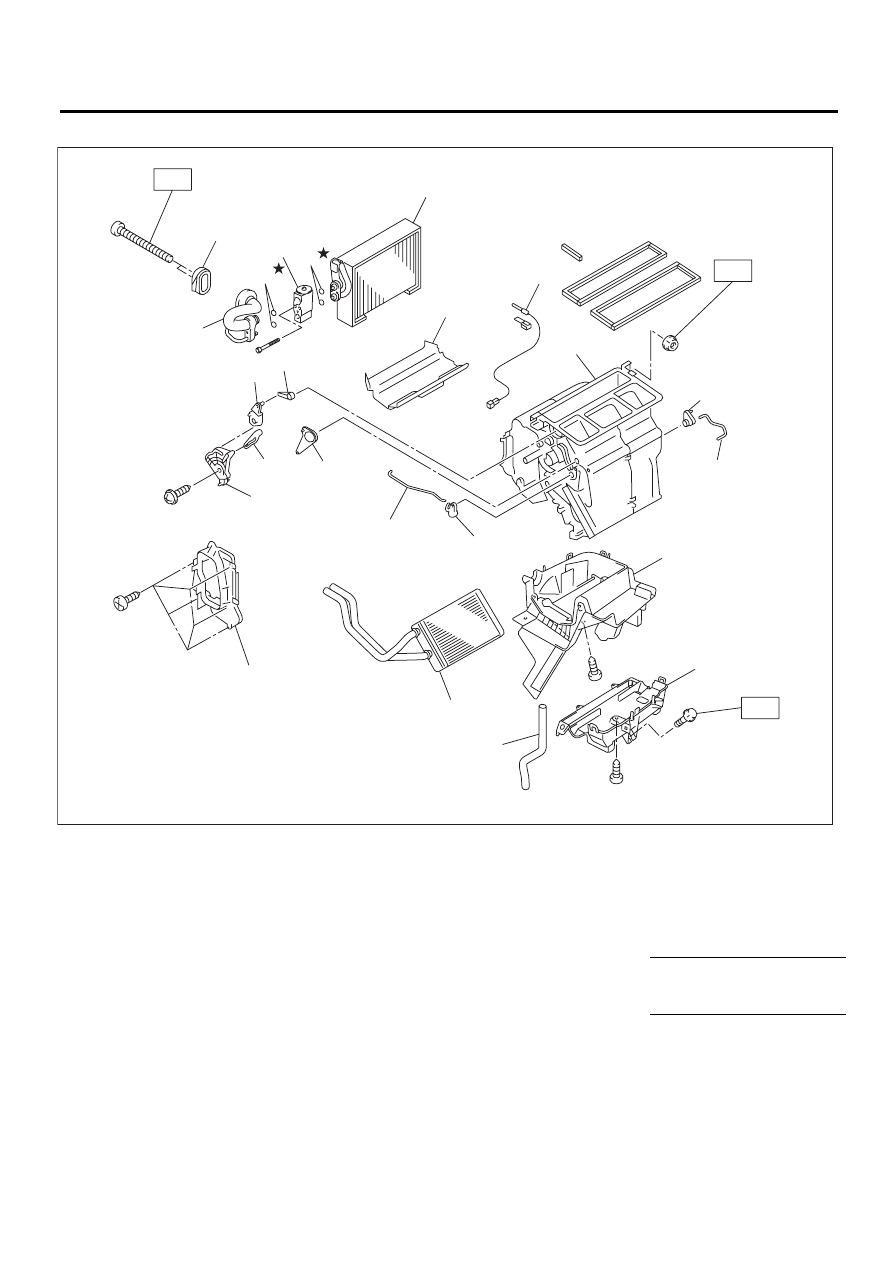

• Кондиционер с ручным управлением, модель с правосторонним управлением

(1) Крышка испарителя

(10) Сердцевина отопителя

(18) Уплотнительное кольцо

(2) Боковая тяга

(11) Сливной шланг

(19) Расширительный клапан

(3) Рычаг привода заслонки режимов обдува (12) Тяга привода заслонки воздушной смеси

(20) Испаритель

(4) Рычаг вентиляционной заслонки

(13) Рычаг привода заслонки воздушной смеси (21) Кожух испарителя

(5) Рычаг заслонки обдува ног (A)

(14) Рычаг заслонки обдува ног (B)

(22) Датчик испарителя

(6) Тяга привода заслонки режимов обдува (15) Верхний кожух





(7) Рычаг заслонки обогревателя ветрово-

го стекла

(16) Прокладка

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(8) Воздуховод обдува ног

(17) Трубка блока охлаждения

T: 7,5 (0,76, 5,5)

(9) Нижний кожух









AC-00084

(1)

(9)

(8)

(10)

(11)

(17)

(12)

(13)

(3)

(4)

(5)

(2)

(6)

(7)

(16)

(20)

(18)

(19)

(18)

(21)

(22)

(14)

(15)

T

T

T

AC-9

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

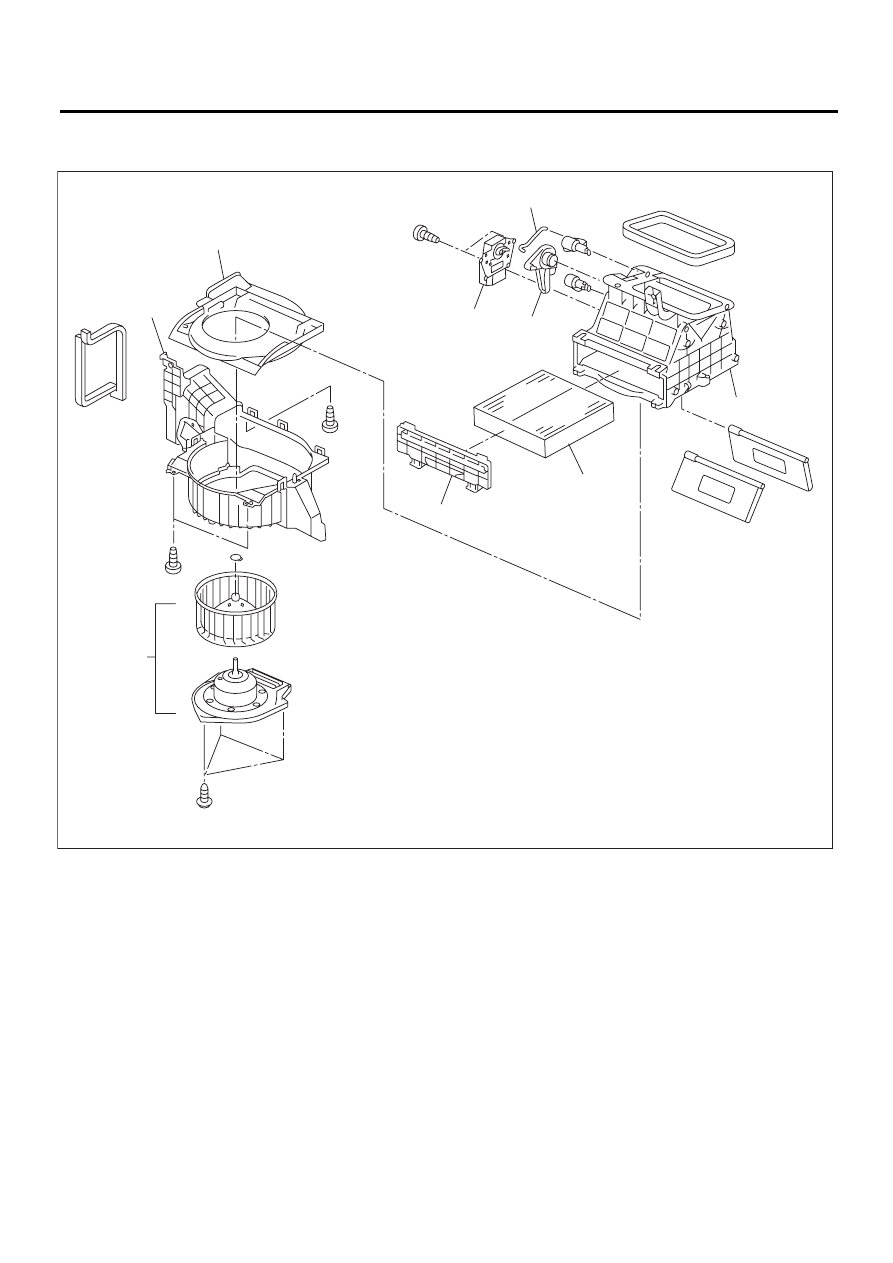

2. УЗЕЛ ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА САЛОНА

• Модель LHD с автоматическим кондиционером

(1)

Верхний кожух

(4) Кулисный рычаг

(7) Нижний кожух

(2)

Привод заслонки воздухозаборника (5) Крышка фильтра

(8) Узел электродвигателя вентилятора салона

(3)

Тяга FRESH/RECIRC

(6) Крышка

(9) Фильтр кондиционера

AC-01475

(1)

(5)

(3)

(2)

(4)

(6)

(7)

(8)

(9)

AC-10

Общие сведения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

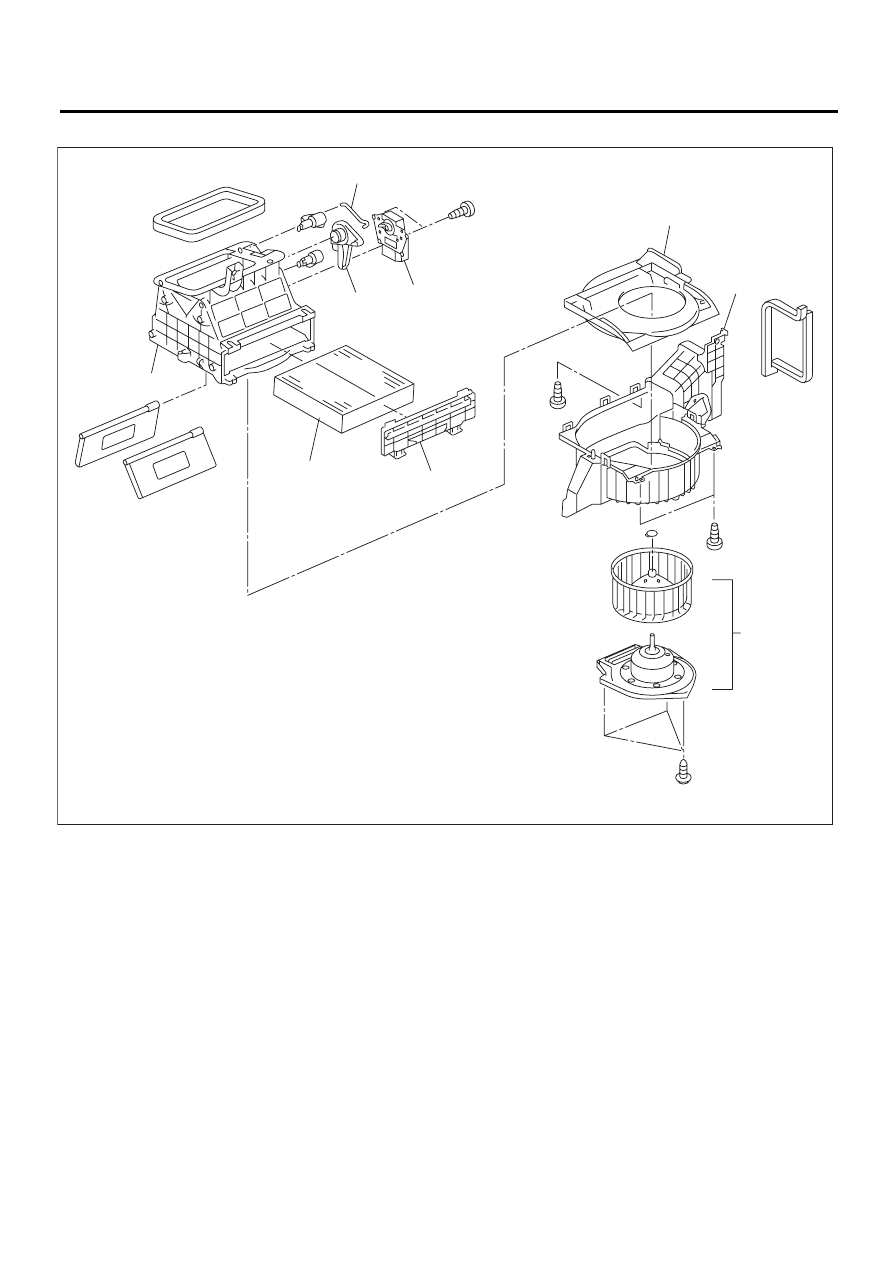

• Модель RHD с автоматическим кондиционером

(1)

Верхний кожух

(4) Кулисный рычаг

(7) Нижний кожух

(2)

Привод заслонки воздухозаборника (5) Крышка фильтра

(8) Узел электродвигателя вентилятора салона

(3)

Тяга FRESH/RECIRC

(6) Крышка

(9) Фильтр кондиционера

AC-01476

(1)

(5)

(3)

(2)

(4)

(6)

(7)

(8)

(9)
