PS-25

Механизм рулевого управления [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

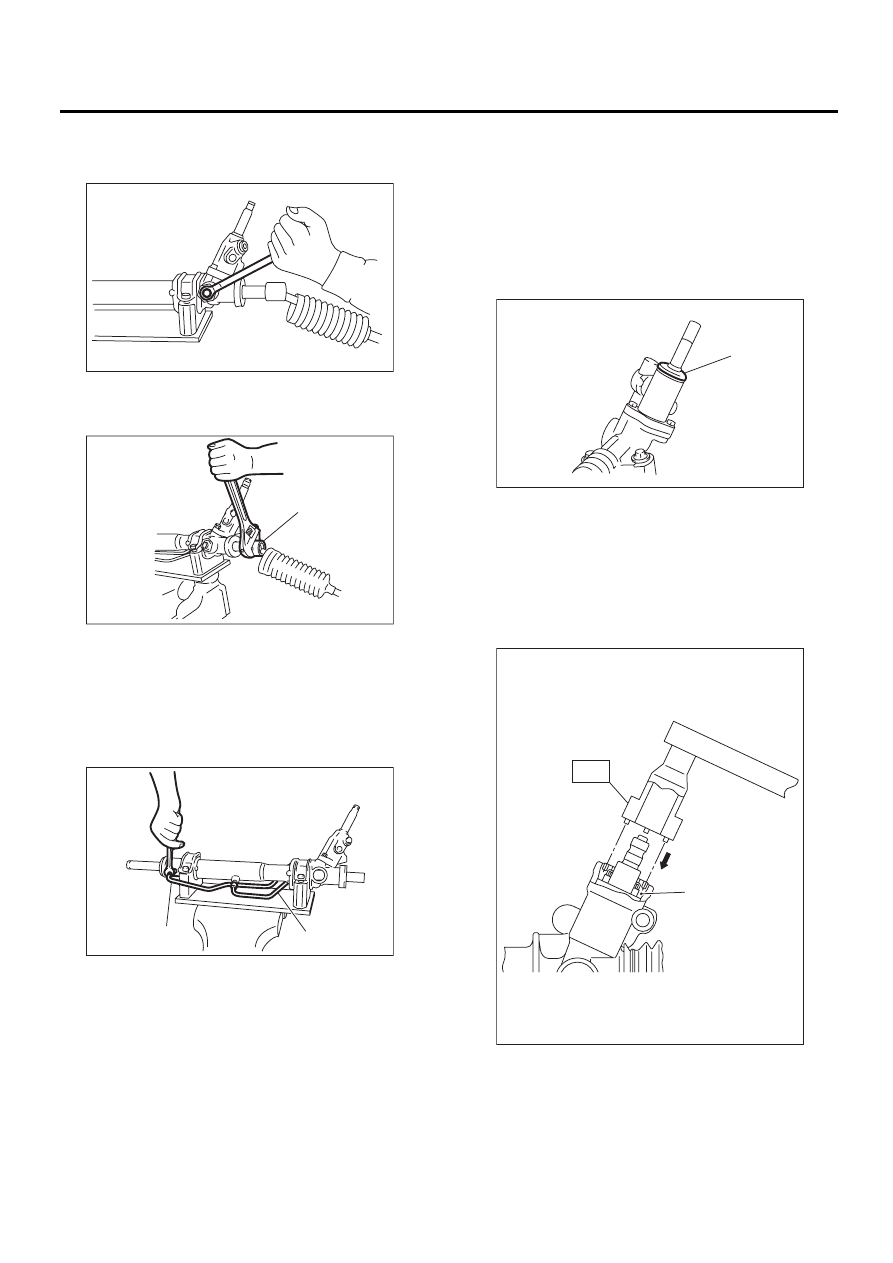

7) Затягивайте регулировочный винт до тех
пор, пока дальнейшая его затяжка станет не-
возможна.

8) Снимите соединительную тягу с помощью
ключа на 32 мм (1,26 дюйма) или разводного
ключа.

9) Ослабьте регулировочный винт и снимите
пружину и гильзу.
10) Отсоедините трубки A и B от корпуса руле-
вого механизма и корпуса распределительного
клапана.

11) Очистите грязь, налипшую на входной вал.
Снимите пылезащитный чехол, соблюдая осто-
рожность, чтобы не поцарапать корпус входно-
го вала и не допустить попадания инородных
предметов внутрь рулевого механизма.

ОСТОРОЖНО:
Оберните шлицевую часть вала лентой, что-
бы защитить пылезащитный чехол от пов-
реждений.

12) Для установки специального инструмента,
совместите его штифты с отверстиями пробки.
Для снятия пробки, поворачивайте специаль-
ный инструмент против часовой стрелки.
Специальный инструмент
34199AE090

КЛЮЧ ПРОБКИ

(1) Соединительная тяга

(1) Трубка A

(2) Трубка B

PS-00109

PS-00662

(1)

PS-00646

(1)

(2)

(1) Пылезащитный чехол

(1) Пробка

PS-00497

(1)

PS-00648

(1)

ST

PS-26

Механизм рулевого управления [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

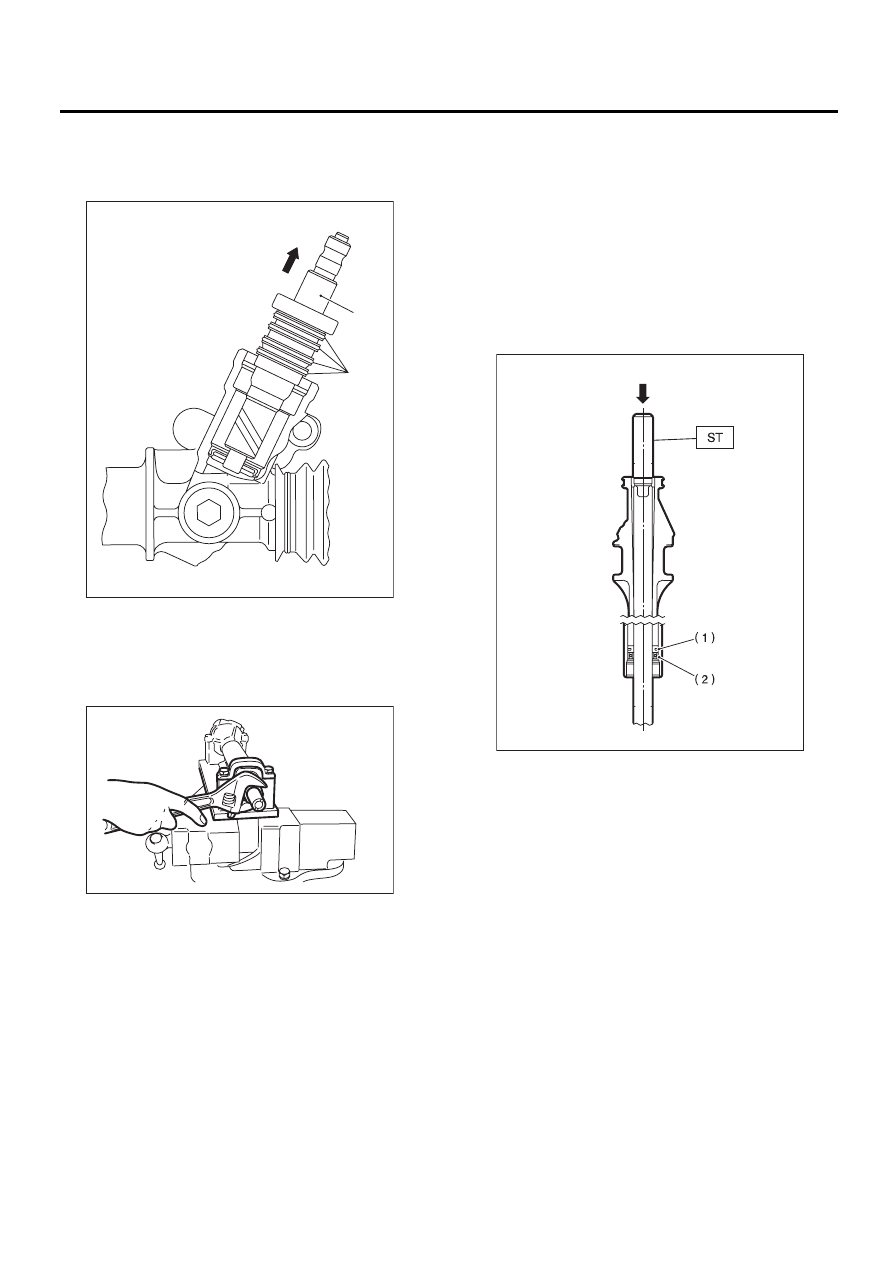

13) Снимите узел клапана, обращая внимание
на то, чтобы не поцарапать внутренние повер-
хности уплотнительного кольца и корпуса кла-
пана.

14) Снимите держатель с помощью ключа на
32 мм (1,26 дюйма) или разводного ключа.

15) Подсоедините специальный инструмент к
рейке со стороны клапана, и выдавите наруж-
ный сальник, обращая внимание на то, чтобы
рейка и внутренняя поверхность корпуса руле-
вого механизма не соприкасались друг с другом.
Специальный инструмент
34199FE000

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ И УСТАНОВКИ

ПРИМЕЧАНИЕ:
Закройте место соединения трубки на корпусе
рулевого механизма, чтобы не допустить выте-
кания жидкости.

(1) Узел клапана

(2) Уплотнительное кольцо

PS-00649

(1)

(2)

PS-00063

(1) Поршень рейки

(2) Наружный сальник

PS-00064

PS-27

Механизм рулевого управления [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

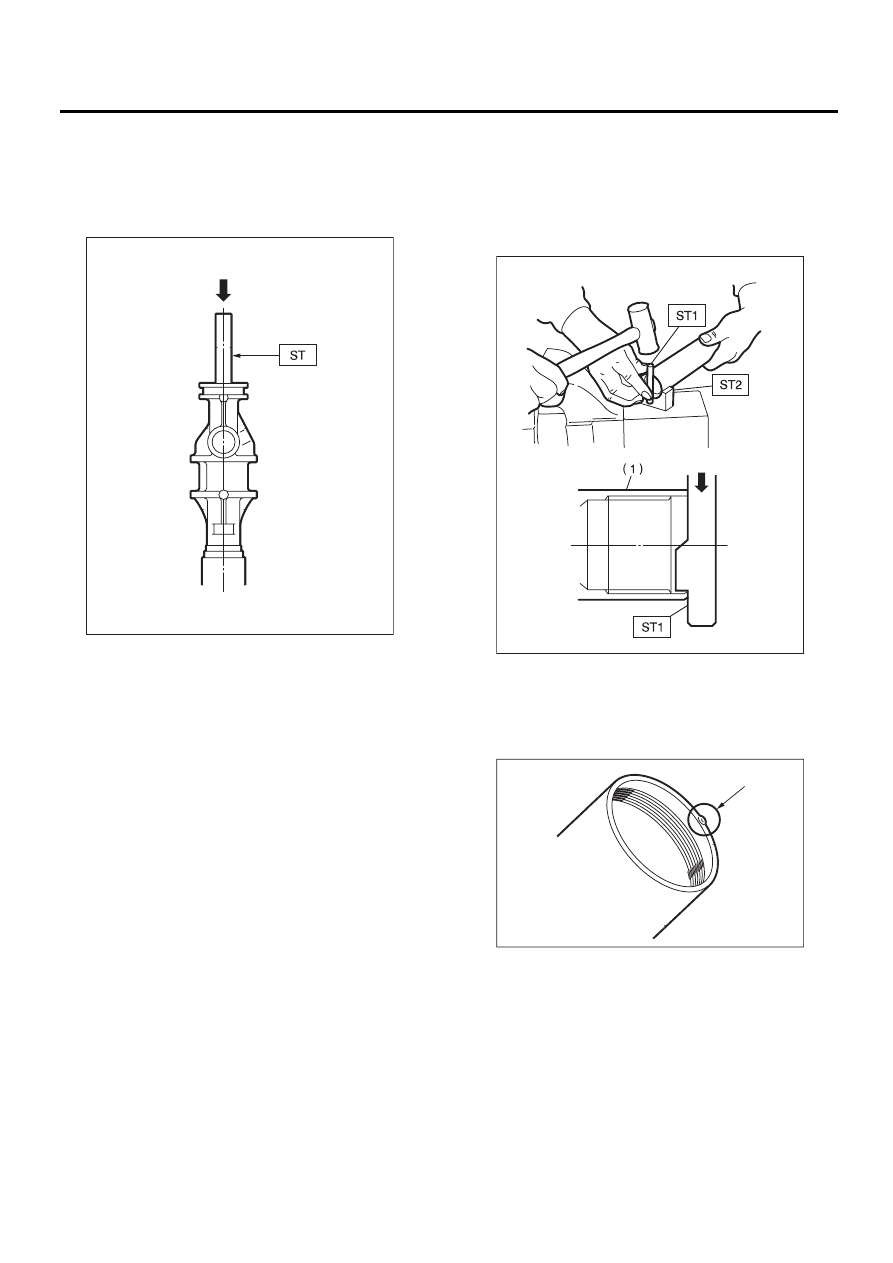

16) Вставьте специальный инструмент со сто-
роны клапана и выдавите опорное кольцо и
сальник.
Специальный инструмент
927580000

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ

17) С помощью специальных инструментов ST1
и ST2 отремонтируйте опрессованную часть ци-
линдра.
Специальный инструмент 1
34099FA080

КЕРНЕР

Специальный инструмент 2
34099FA070

ОСНОВАНИЕ

18) Если кромка цилиндра деформирована и
имеет выпуклость, исправьте ее с помощью
оселка.

PS-00065

(1) Цилиндр

PS-00066

PS-00067

PS-28

Механизм рулевого управления [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

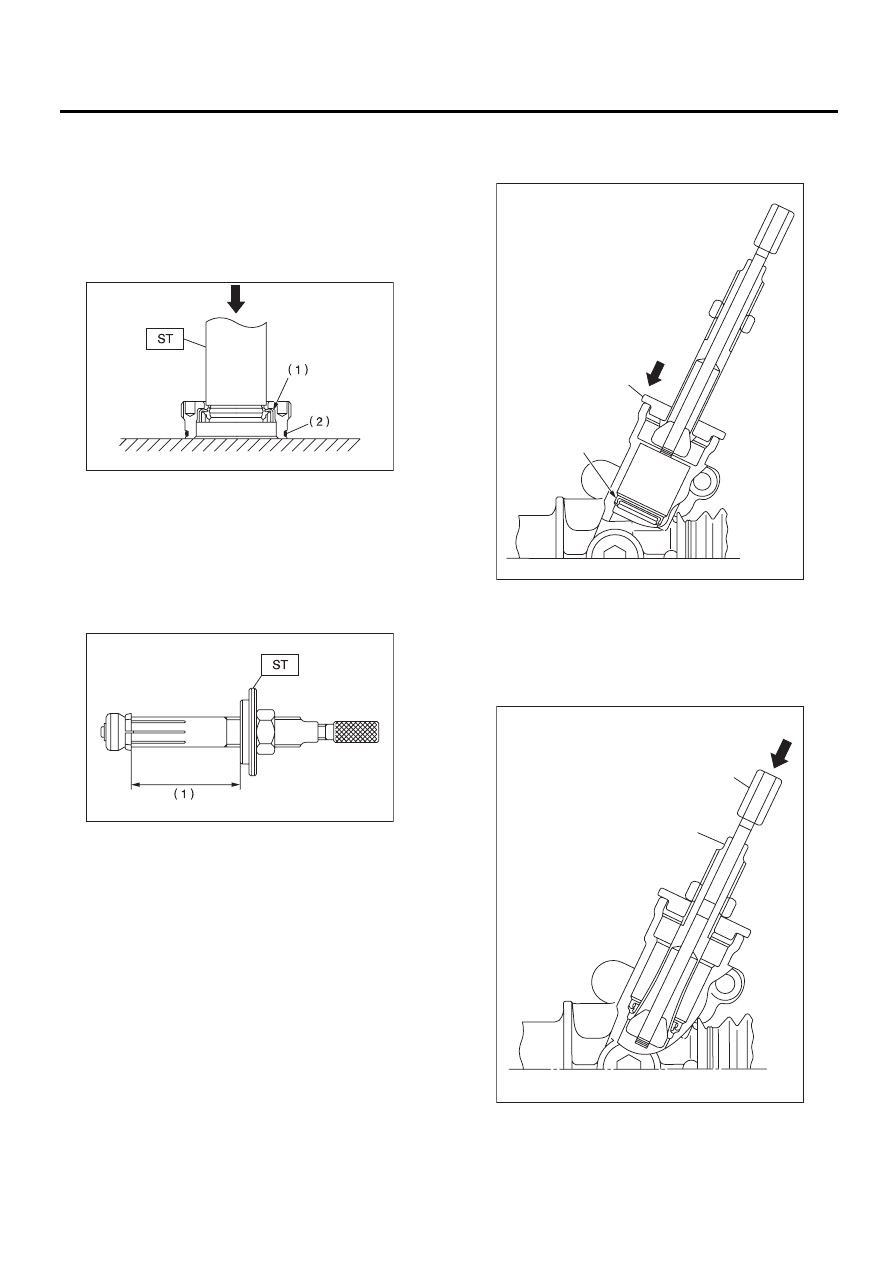

19) Снимите сальник с помощью специального
инструмента, и выдавите его из пробки.
Специальный инструмент
34199AE100

СЪЕМНИК ПРОБКИ САЛЬ-
НИКА

ПРИМЕЧАНИЕ:
Не прилагайте усилие к торцевой поверхности
пробки.

20) Установите на специальном инструменте,
указанное на рисунке расстояние.
Специальный инструмент
34199AE120

СЪЕМНИК САЛЬНИКА
РУЛЕВОГО МЕХАНИЗМА

21) Установите стопор на рулевой механизм, а
затем вставьте наконечник специального инс-
трумента в рулевой механизм.

22) Удерживая специальный инструмент за
грани под ключ, надавите на шток, поворачи-
вая его, и захватите сальник.

(1) Сальник

(2) Уплотнительное кольцо

(1) 70 мм (2,76 дюйма)

PS-00068

PS-00069

(1) Стопор

(2) Сальник

(1) Шток

(2) Грани под ключ

PS-00650

(1)

(2)

PS-00651

(1)

(2)
