Subaru Forester (2008 год). Руководство - часть 649





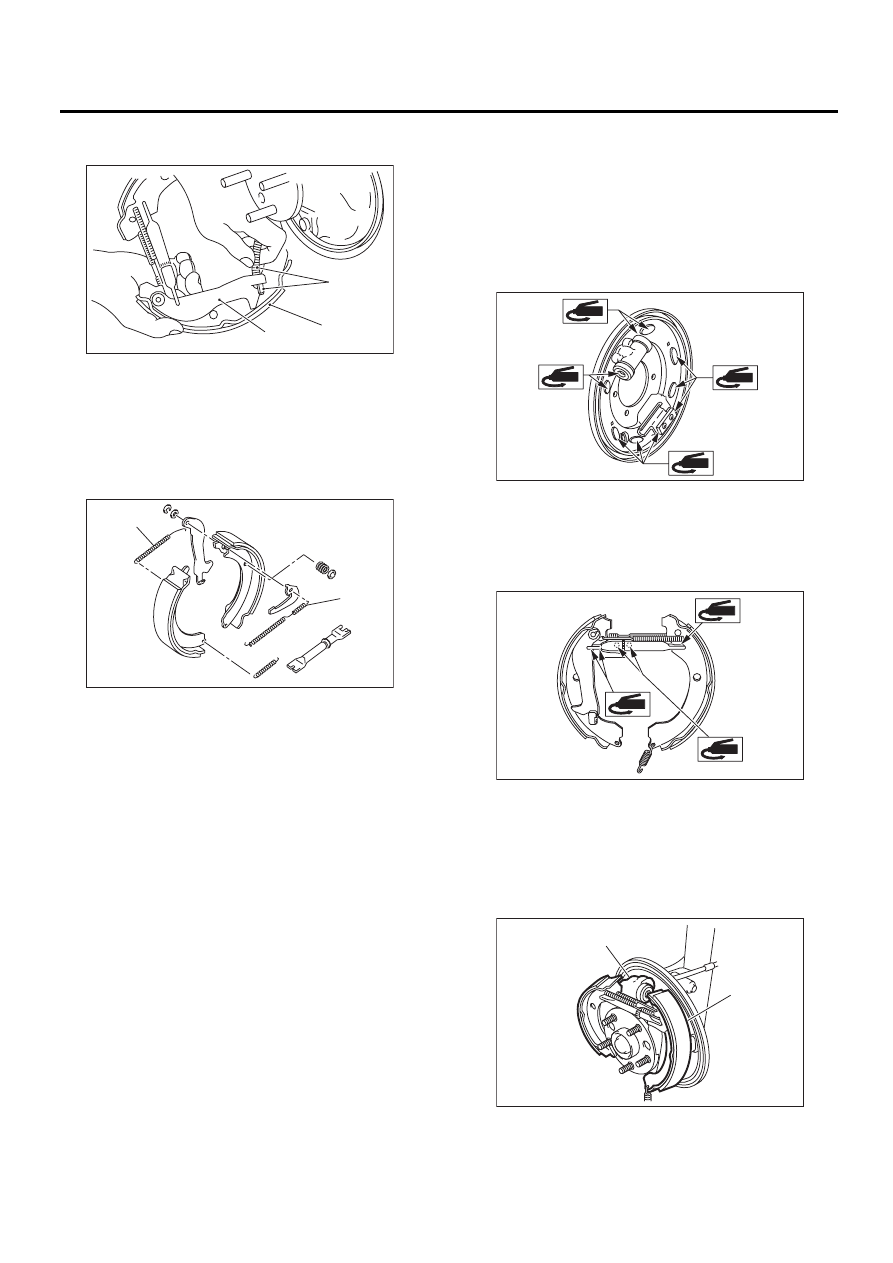

BR-31

Колодка заднего барабанного тормоза

ТОРМОЗА

10) Отсоедините трос стояночного тормоза от
рычага стояночного тормоза.

11) Снимите верхнюю возвратную пружину ко-
лодки и регулировочную пружину с тормозной
колодки.

В: УСТАНОВКА

1) Очистите задний щиток и узел рабочего тор-
мозного цилиндра колеса.
2) Нанесите консистентную смазку на участки,
указанные на рисунке стрелками.

Консистентная смазка для тормоза:

Dow Corning Molykote M 7439
(Деталь № 003602001)

3) Нанесите консистентную смазку на регули-
ровочные винты и оба края регулятора.

Консистентная смазка для тормоза:

Dow Corning Molykote M 7439
(Деталь № 003602001)

4) Прикрепите верхнюю возвратную пружину
колодки к тормозной колодке.
5) Присоедините трос стояночного тормоза к
стояночному рычагу.
6) Устанавливая тормозные колодки (по од-
ной) в канавку рабочего тормозного цилиндра,
закрепите тормозную колодку в по месту.

(1) Трос стояночного тормоза

(2) Тормозная колодка (вторичная)

(3) Рычаг стояночного тормоза

(1) Верхняя возвратная пружина колодки

(2) Регулировочная пружина

(2)

(3)

(1)

BR-00051

(2)

(1)

BR-00052

(1) Узел рабочего тормозного цилиндра

(2) Тормозная колодка (вторичная)

BR-00053

BR-00054

(2)

(1)

BR-00055

BR-32

Колодка заднего барабанного тормоза

ТОРМОЗА

7) Установите колодки, прикрепив колпачок
держателя к штифту держателя.
8) Установите нижнюю возвратную пружину
колодки.
9) Отрегулируйте наружный диаметр тормоз-
ной колодки, чтобы его величина была на 0,5 –
0,8 мм (0,020 – 0,031 дюйма) меньше внутрен-
него диаметра тормозного барабана.

C: ПРОВЕРКА

1) Измерьте толщину накладки тормозной ко-
лодки. Если она превышает нормативный пре-
дел, замените тормозную колодку новой дета-
лью.

Толщина накладки тормозной колодки:

Номинальное значение

4,1 мм (0,161 дюйма)

Нормативный предел:

1,5 мм (0,059 дюйма)

2) При сильной деформации или износе задне-
го щитка, колодки и т.п., замените эти детали.
3) Если жесткость возвратной пружины колод-
ки существенно уменьшилась, замените пружи-
ну. Следите за тем, чтобы не перепутать верх-
ние и нижние возвратные пружины колодки.

BR-33

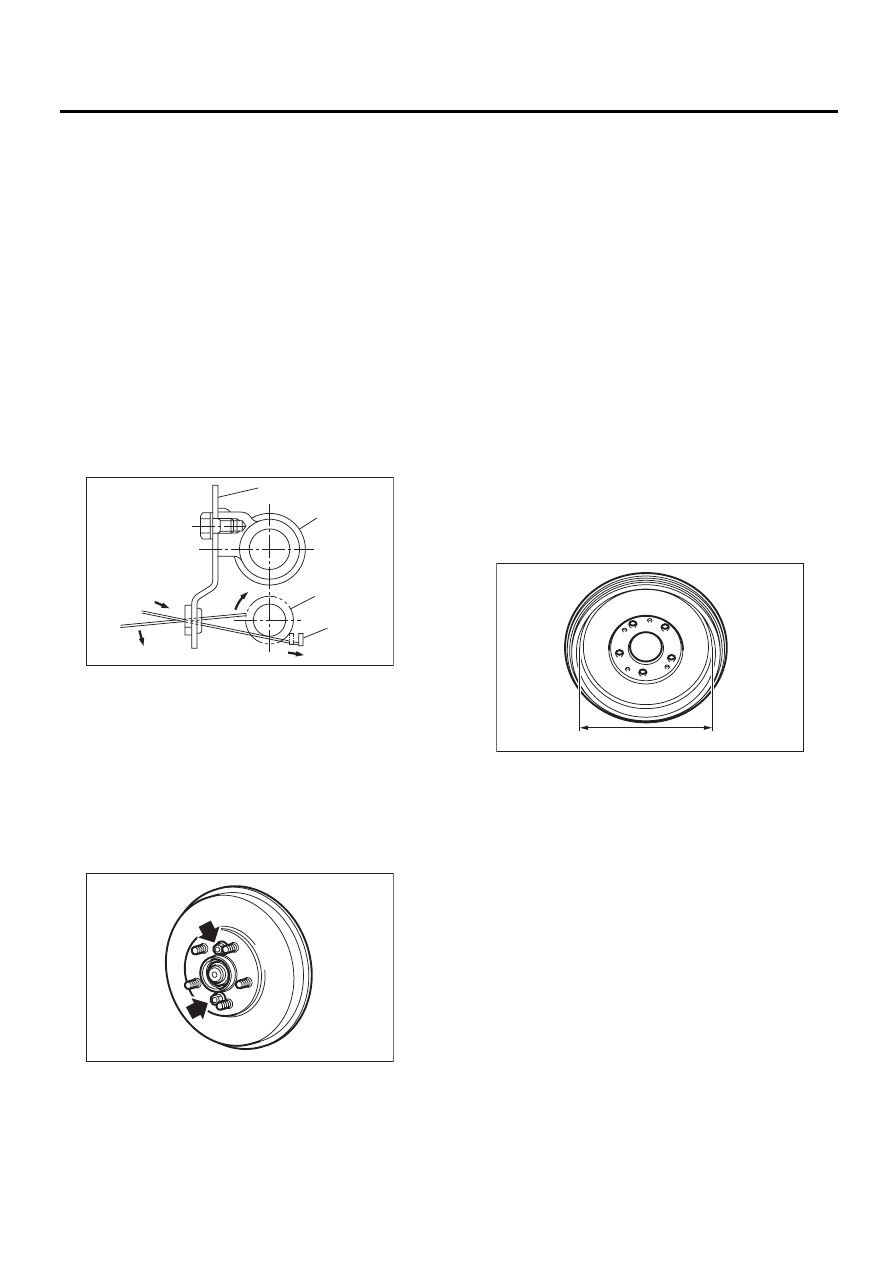

Барабан заднего барабанного тормоза

ТОРМОЗА

9. Барабан заднего

барабанного тормоза

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Ослабьте гайки колес.
3) Поднимите автомобиль на подъемнике и
снимите задние колеса.
4) Отпустите стояночный тормоз.
5) Снимите тормозной барабан с узла тормо-
зов.

ПРИМЕЧАНИЕ:
• Если снять тормозной барабан затрудни-
тельно, снимите крышку регулировочного от-
верстия с заднего щитка, затем поверните за-
жимные лапки узла регулятора с помощью
плоской отвертки, пока тормозная колодка не
отойдет от барабана.

• Если снять тормозной барабан затрудни-
тельно, извлеките его, установив 8-мм болт в
отверстие под болт на тормозном барабане.

В: УСТАНОВКА

Отрегулируйте наружный диаметр тормозной
колодки, чтобы его величина была на 0,5 – 0,8
мм (0,020 – 0,031 дюйма) меньше внутреннего
диаметра тормозного барабана.

C: ПРОВЕРКА

1) Если на внутренней поверхности тормозного
барабана обнаружены царапины, произведите
проверку. В случае если тормозной барабан
сильно изношен, имеет на поверхности царапи-
ны, или если внешняя поверхность тормозного
барабана повреждена, отремонтируйте или за-
мените его.
2) Измерьте внутренний диаметр тормозного
барабана. Если измеренные значения превы-
шают нормативные пределы, замените тормоз-
ной барабан новым.

Внутренний диаметр барабана L:

Номинальное значение

228,6 мм (9 дюймов)

Нормативный предел:

230,6 мм (9,08 дюйма)

(1) Задний щиток

(2) Узел рабочего тормозного цилиндра

(3) Зажимные лапки узла регулятора

(4) Регулировочный рычаг

(5) Направление затяжки

(6) Направление нажатия

(1)

(2)

(3)

(4)

(6)

(5)

BR-00046

BR-00047

L

BR-00058

BR-34

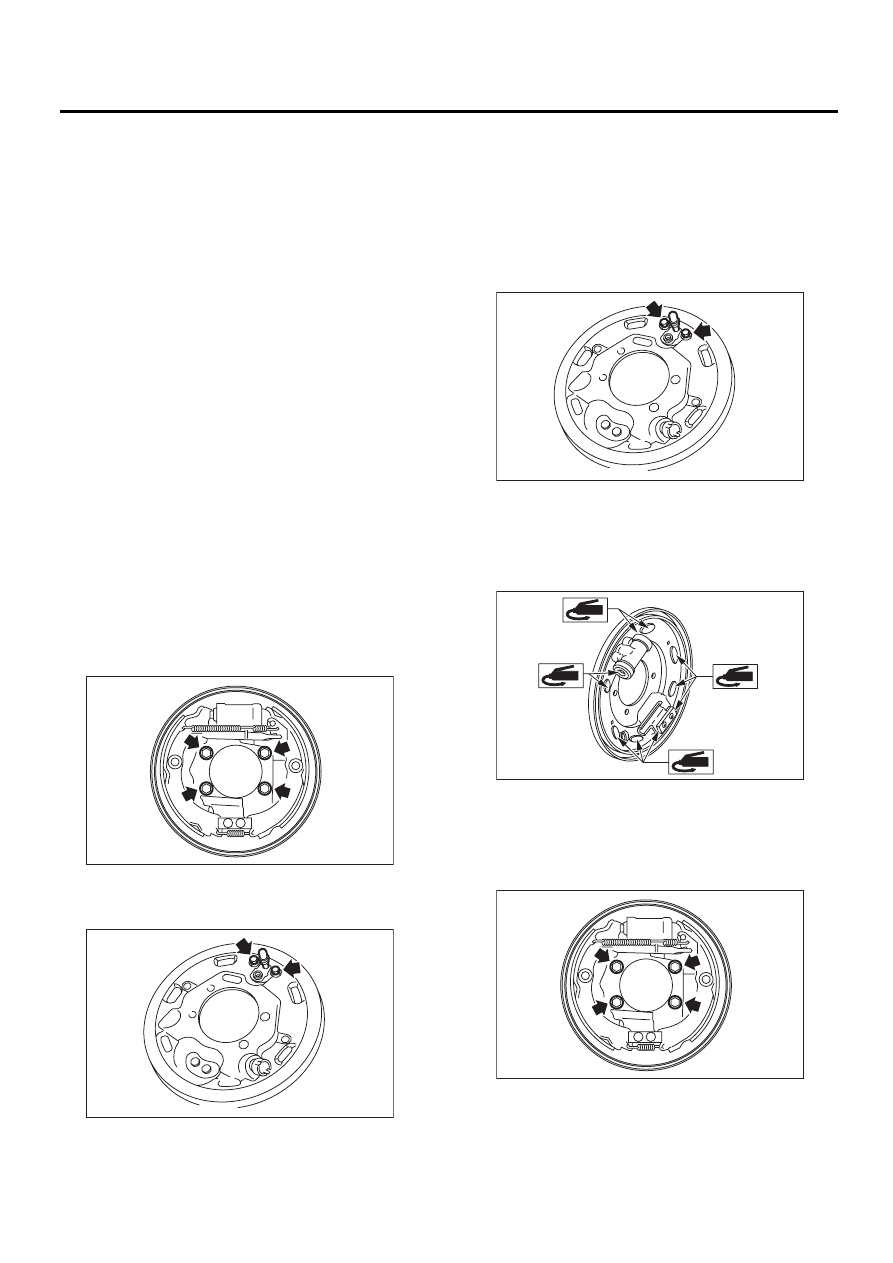

Узел заднего барабанного тормоза

ТОРМОЗА

10.Узел заднего барабанного

тормоза

A: СНЯТИЕ

ОСТОРОЖНО:
Не допускайте контакта тормозной жидкос-
ти с окрашенными поверхностями кузова
автомобиля. В случае разлития тормозной
жидкости, немедленно смойте ее водой и
вытрите.
1) Установите автомобиль на подъемник.
2) Ослабьте гайки колес.
3) Поднимите автомобиль на подъемнике и
снимите задние колеса.
4) Отпустите стояночный тормоз.
5) Снимите тормозной барабан с узла тормозов.
<См. BR-33, СНЯТИЕ, Барабан заднего барабан-
ного тормоза.>
6) Снимите тормозную колодку. <См. BR-30,
СНЯТИЕ, Колодка заднего барабанного тормо-
за.>
7) Отсоедините тормозной шланг. <См. BR-47,
ЗАДНИЙ ТОРМОЗНОЙ ШЛАНГ (БАРАБАННО-
ГО ТОРМОЗА), СНЯТИЕ, Тормозной шланг.>
8) Снимите ступицу.
<См. DS-23, СНЯТИЕ, Задняя полуось.>
9) Отсоедините датчик скорости колеса систе-
мы ABS от заднего щитка.
10) Снимите узел заднего барабанного тормоза.

11) Снимите болты, скрепляющие узел рабоче-
го тормозного цилиндра колеса с задним щит-
ком, затем снимите узел.

В: УСТАНОВКА

1) Очистите задний щиток и узел рабочего тор-
мозного цилиндра колеса.
2) Установите узел рабочего тормозного ци-
линдра колеса на задний щиток и затяните
болты.

Момент затяжки:

10 Нм (1,0 кгс-м, 7,4 фунт-сила-фут)

3) Нанесите консистентную смазку на участки,
указанные на рисунке стрелками.

Консистентная смазка для тормоза:

Dow Corning Molykote M 7439
(Деталь № 003602001)

4) Установите узел тормоза на основание за-
дней ступицы, и затяните болты, чтобы закре-
пить задний щиток.

Момент затяжки:

53 Нм (5,4 кгс-м, 39,1 фунт-сила-фут)

5) Установите ступицу. <См. DS-26, УСТАНОВ-
КА, Задняя полуось.>

BR-00060

BR-00061

BR-00061

BR-00053

BR-00060
