Subaru Forester (2008 год). Руководство - часть 647





BR-23

Задняя тормозная колодка

ТОРМОЗА

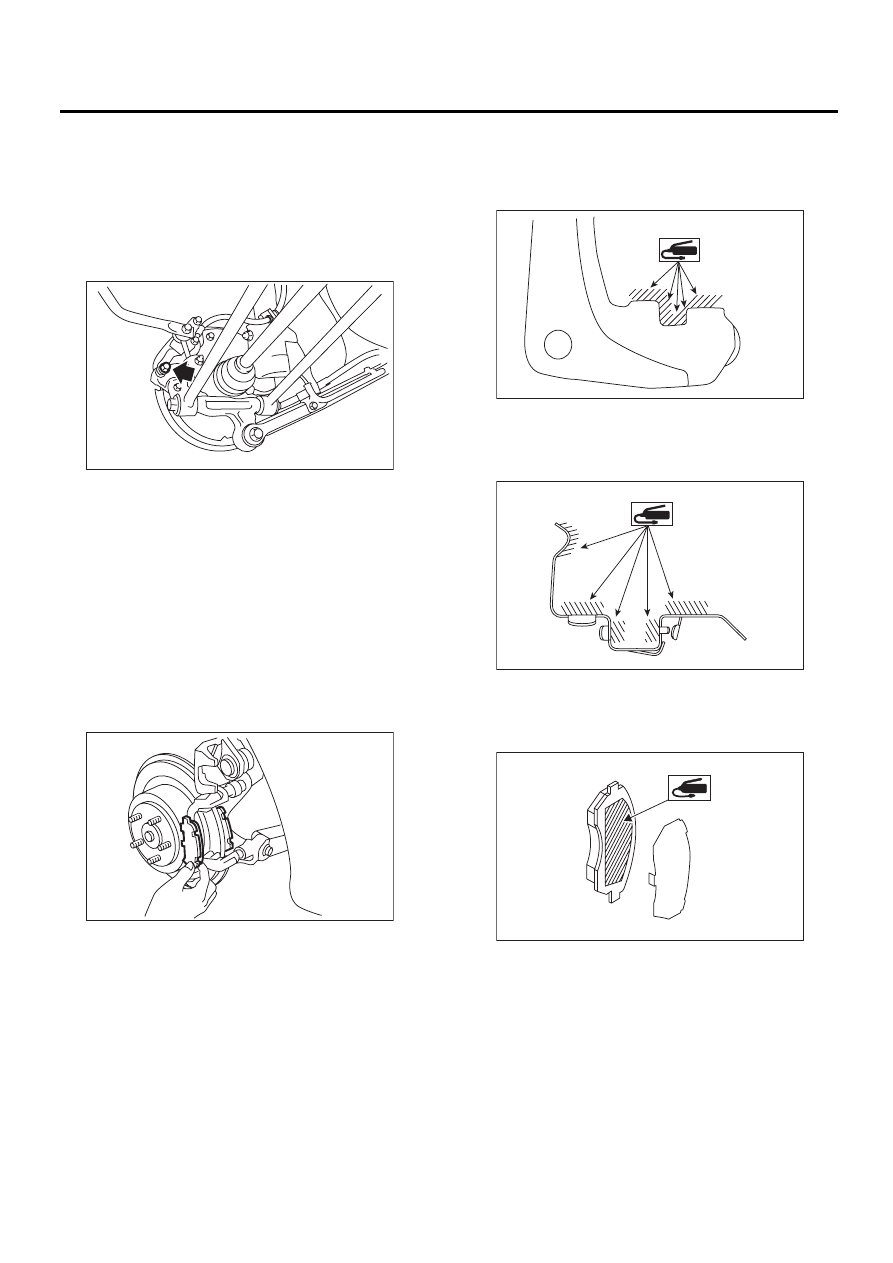

5. Задняя тормозная колодка

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Ослабьте гайки колес.
3) Поднимите автомобиль на подъемнике и
снимите задние колеса.
4) Снимите нижние болты суппорта.

5) Поднимите корпус суппорта и подоприте
его.

ПРИМЕЧАНИЕ:
Тормозной шланг нельзя отсоединять от корпу-
са суппорта.
6) Снимите колодку.

ПРИМЕЧАНИЕ:
Если снять тормозную колодку затруднитель-
но, используйте ту же процедуру, которая при-
менялась для тормозной колодки переднего
дискового тормоза.
<См. BR-17, СНЯТИЕ, Передняя тормозная ко-
лодка.>

В: УСТАНОВКА

1) Нанесите на суппорт тонкий слой дисуль-
фид-молибденовой смазки MOLYKOTE M7439
(Номер детали 003602001).

2) Нанесите на поверхность контакта колодки
и фиксатора колодки тонкий слой дисульфид-
молибденовой смазки MOLYKOTE AS880N (Но-
мер детали K0777YA010).

3) Нанесите на поверхность контакта колодки
и внутренней прокладки тонкий слой дисуль-
фид-молибденовой смазки MOLYKOTE AS880N
(Номер детали K0777YA010).

4) Установите колодку на суппорт.
5) Установите корпус суппорта на суппорт.

Момент затяжки:

37 Нм (3,8 кгс-м, 27,3 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Если при замене колодки выдавливание порш-
ня вызывает затруднения, для облегчения ра-
боты ослабьте крепления устройства прокачки
воздуха.

BR-00123

BR-00032

BR-00597

BR-00599

BR-00602

BR-24

Задняя тормозная колодка

ТОРМОЗА

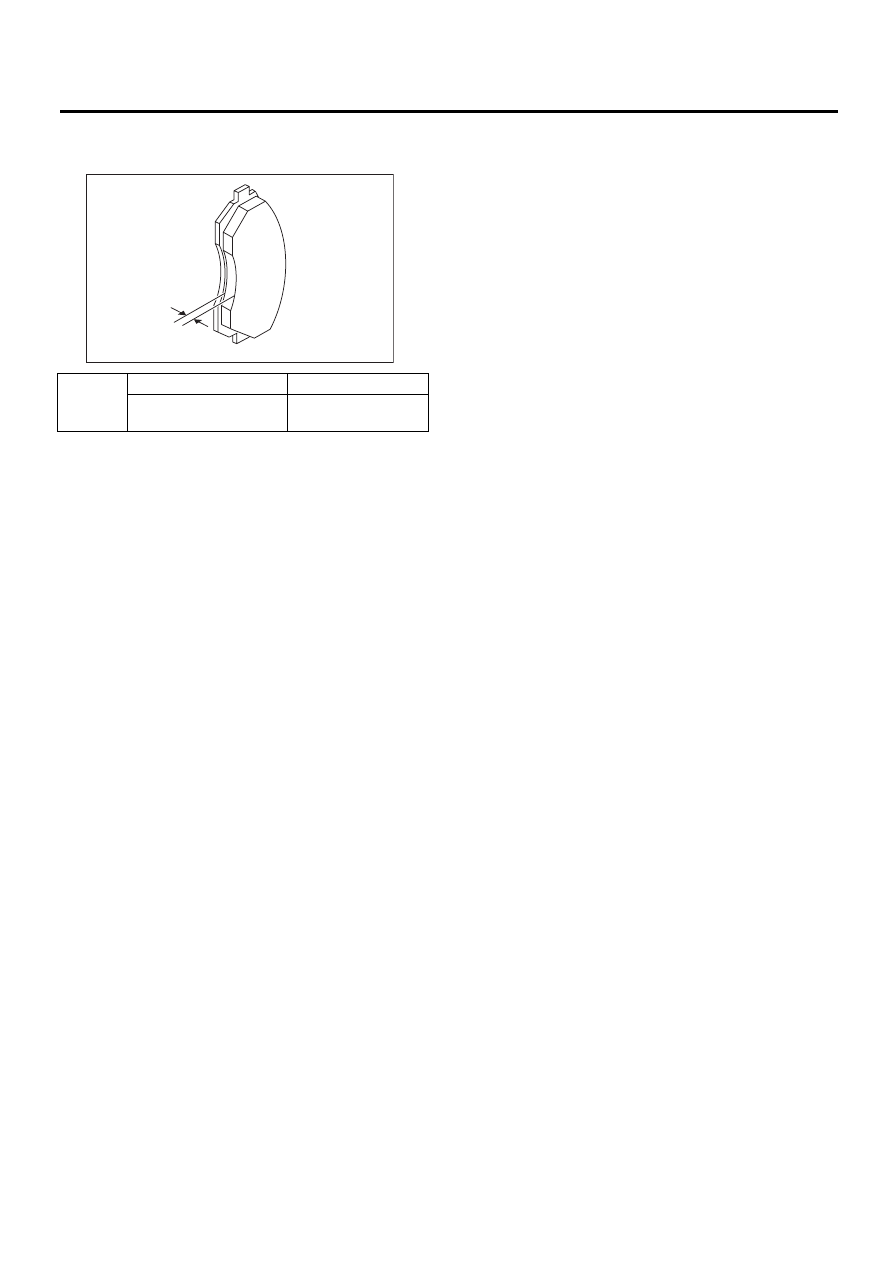

C: ПРОВЕРКА

Проверьте толщину колодки A.

ПРИМЕЧАНИЕ:
• Всегда заменяйте колодки сразу с обеих сто-
рон.
• Замените фиксаторы колодок, если они де-
формированы или изношены.
• На правой внутренней колодке есть индика-
тор износа. Если колодка изнашивается до
предельно допустимой толщины, конец инди-
катора износа соприкасается с тормозным
диском, и при вращении колеса издает резкий
звук. Если появляется такой звук, замените
колодку.
• Замените колодку, если на ней имеются сле-
ды масла или смазки.

Толщина
колодки

Номинальное значение

9 мм (0,35 дюйма)

Предельно допустимый
износ

1,5 мм (0,059 дюйма)

A

BR-00016

BR-25

Задний тормозной диск

ТОРМОЗА

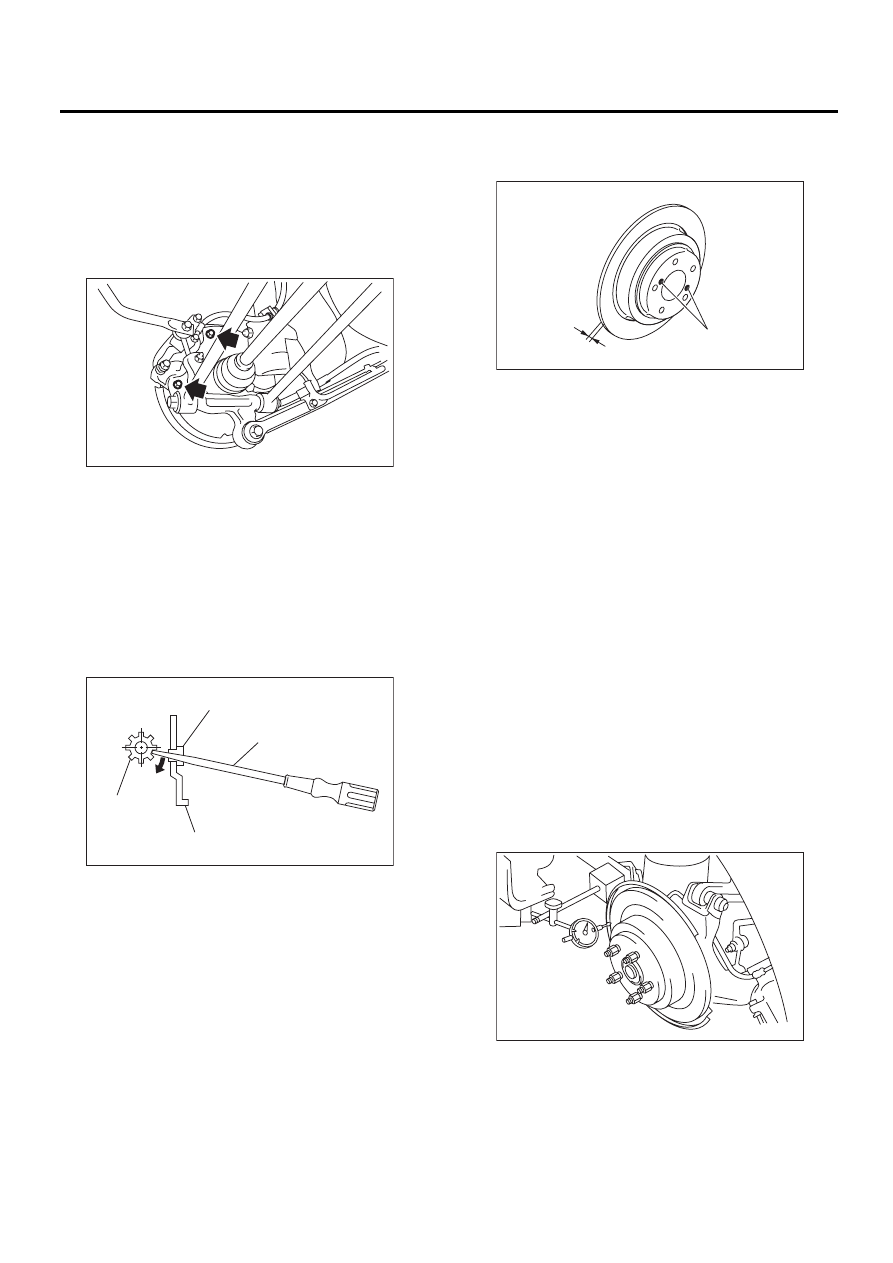

6. Задний тормозной диск

A: СНЯТИЕ

1) Поднимите автомобиль на подъемнике и
снимите задние колеса.
2) Вытяните и отпустите стояночный тормоз.
3) Снимите два крепежных болта, затем сни-
мите узел дискового тормоза.

4) Подвесьте узел дискового тормоза таким
образом, чтобы не вытягивался шланг.
5) Снимите тормозной диск.

ПРИМЕЧАНИЕ:
Если снять дисковый ротор затруднительно,
воспользуйтесь по порядку двумя следующими
способами.

(1) С помощью плоской отвертки поверните
регулятор, пока колодка стояночного тор-
моза не отойдет от тормозного диска на до-
статочное расстояние.

(2) Если снять тормозной диск со ступицы за-
труднительно, вкрутите 8-мм болт в резьбу
(B) диска, а затем снимите тормозной диск.

В: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Отрегулируйте стояночный тормоз. <См. PB-
8, РЕГУЛИРОВКА, Узел стояночного тормоза
(задний дисковый тормоз).>

C: ПРОВЕРКА

1) Перед проверкой предельного значения би-
ения тормозного диска, проверьте люфт под-
шипника заднего колеса и биение ступицы.
<См. DS-31, ПРОВЕРКА, Задняя полуось.>
2) Закрепите тормозной диск, затянув пять га-
ек колеса.
3) Установите циферблатный измеритель на
расстоянии 10 мм (0,39 дюйма) от края вне-
шней окружности тормозного диска. Поверни-
те тормозной диск, чтобы проверить биение.
Если биение тормозного диска превышает пре-
дельное значение, отшлифуйте тормозной
диск. После шлифовки проверьте толщину тор-
мозного диска, используя метод, описанный в
шаге 4).

Предельное значение биения диска:

0,070 мм (0,0028 дюйма)

(1) Регулировочный винт
(2) Накладка
(3) Плоская отвертка
(4) Задний щиток

BR-00124

(1)

(4)

(2)

(3)

BR-00155

A

B

BR-00036

BR-00037

BR-26

Задний тормозной диск

ТОРМОЗА

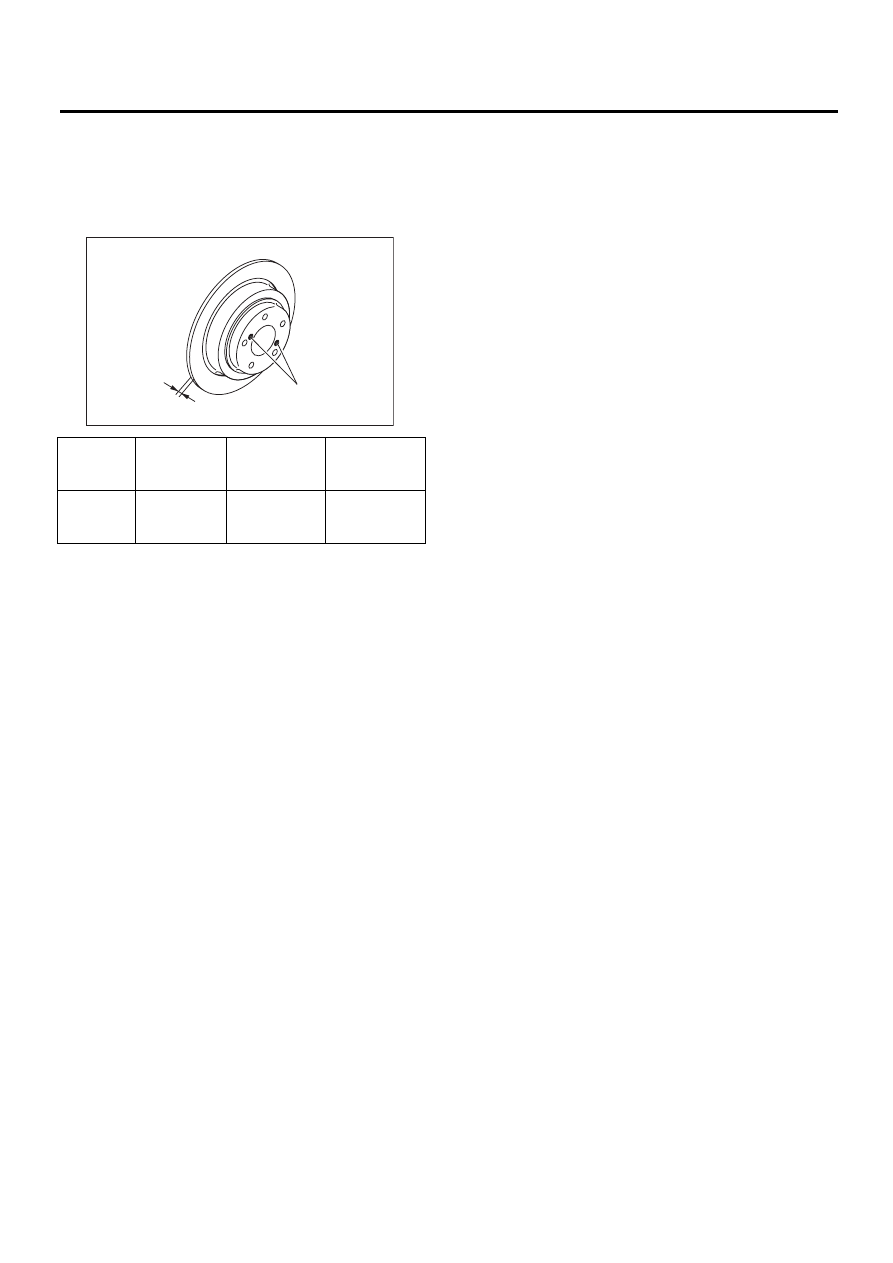

4) Установите микрометр на расстоянии 10 мм
(0,39 дюйма) от края наружной окружности
тормозного диска и измерьте толщину тормоз-
ного диска. Если толщина тормозного диска
меньше предельного значения, замените тор-
мозной диск новым.



Номиналь-

ное значение

Предельное

значение

Наружный

диаметр тор-

мозного диска

Толщина
тормозно-
го диска A

10 мм

(0,39 дюйма)

8,5 мм

(0,335 дюйма)

266 мм

(10,47 дюйма)

A

B

BR-00036
