BR-3

Общие сведения

ТОРМОЗА

Пункт

Номинальное значение

Предельное значение

Передний тормоз

Толщина колодки

11 мм (0,43 дюйма)

1,5 мм (0,059 дюйма)

Толщина диска

24 мм (0,94 дюйма)

22 мм (0,94 дюйма)

Биение диска

 —

0,075 мм (0,0030 дюйма)

Задний тормоз (диско-
вого типа)

Толщина колодки

9 мм (0,35 дюйма)

1,5 мм (0,059 дюйма)

Толщина диска

10 мм (0,39 дюйма)

8,5 мм (0,335 дюйма)

Биение диска

 —

0,07 мм (0,0028 дюйма)

Задний тормоз (бара-
банного типа)

Внутренний диаметр

228,6 мм (9 дюймов)

230,6 мм (9,08 дюйма)

Толщина накладки
тормозной колодки

4,1 мм (0,161 дюйма)

1,5 мм (0,059 дюйма)

Задний тормоз (стоя-
ночный, дискового типа)

Внутренний диаметр

170 мм (6,69 дюйма)

171 мм (6,73 дюйма)

Толщина накладки
тормозной колодки

3,2 мм (0,126 дюйма)

1,5 мм (0,059 дюйма)

Стояночный тормоз

Ход рычага

7 – 8 щелчков, при подъеме с усилием 196 Н (20 кгс, 44 фунт-сила-фут)

 Рабочее

усилие

педали

тормоза

Давление тормозной жидкости

Для стран Европы/

Для всех стран

Для Австралии

Усилитель тор-
мозной системы

Давление тормозной жид-
кости при заглушенном дви-
гателе

147 Н

(15 кгс, 33 фунт-сила-фут)

588 кПа

(6 кгс/см

2

, 85 фунтов/

кв. дюйм)

588 кПа

(6 кгс/см

2

, 85 фунтов/

кв. дюйм)

294 Н

(30 кгс, 66 фунт-сила-фут)

1471 кПа

(15 кгс/см

2

, 213 фун-

тов/кв. дюйм)

1667 кПа

(17 кгс/см

2

, 242 фунта/

кв. дюйм)

Давление тормозной жид-
кости и давление разреже-
ния при работающем двига-
теле 66,7 кПа (500 мм рт.
ст., 19,70 дюйма рт. ст.)

147 Н

(15 кгс, 33 фунт-сила-фут)

5688 кПа

(58 кгс/см

2

, 825 фун-

тов/кв. дюйм)

6374 кПа

(65 кгс/см

2

, 925 фун-

тов/кв. дюйм)

294 Н

(30 кгс, 66 фунт-сила-фут)

9121 кПа

(93 кгс/см

2

, 1323 фун-

та/кв. дюйм)

10199 кПа

(104 кгс/см

2

, 1479 фун-

тов/кв. дюйм)

Педаль тормоза

Люфт

1 — 3 мм (0,039 — 0,118 дюйма)
Нажмите на педаль тормоза с усилием менее 10 Н (1 кгс, 2 фунт-сила-фут).

BR-4

Общие сведения

ТОРМОЗА

В: УЗЕЛ

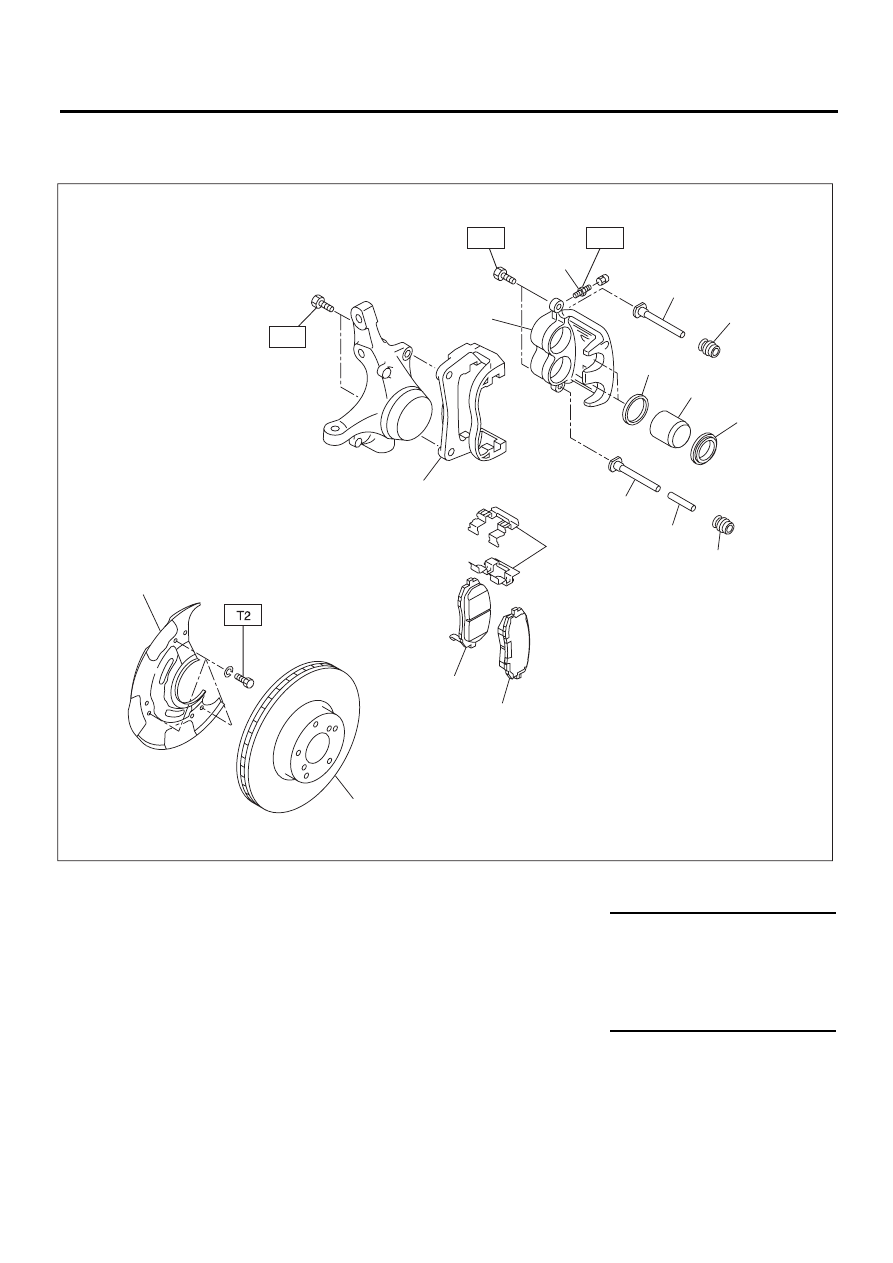

1. ПЕРЕДНИЙ ДИСКОВЫЙ ТОРМОЗ (МОДЕЛЬ ДЛЯ СТРАН ЕВРОПЫ/ДЛЯ ВСЕХ СТРАН)

(1)

Корпус суппорта

(8)

Стопорный штифт (желтого цвета)

(15)

Кожух диска

(2)

Штуцер прокачки воздуха

(9)

Втулка





(3)

Направляющий штифт (зеленого
цвета)

(10) Суппорт

Момент затяжки:
Нм (кгс-м, фунт-сила фут)

(4)

Пылезащитный чехол штифта

(11) Фиксатор колодки

T1: 8 (0,8, 5,9)

(5)

Уплотнение поршня

(12) Колодка (внешняя)

T2: 18 (1,8, 13,3)

(6)

Поршень

(13) Колодка (внутренняя)

T3: 26,5 (2,7, 19,5)

(7)

Пылезащитный чехол поршня

(14) Тормозной диск

T4: 80 (8,2, 59)

BR-00369

T1

(2)

(3)

(4)

(1)

(5)

(6)

(7)

(8)

(9)

(4)

(10)

(11)

(13)

(12)

(14)

(15)

T3

T4

BR-5

Общие сведения

ТОРМОЗА

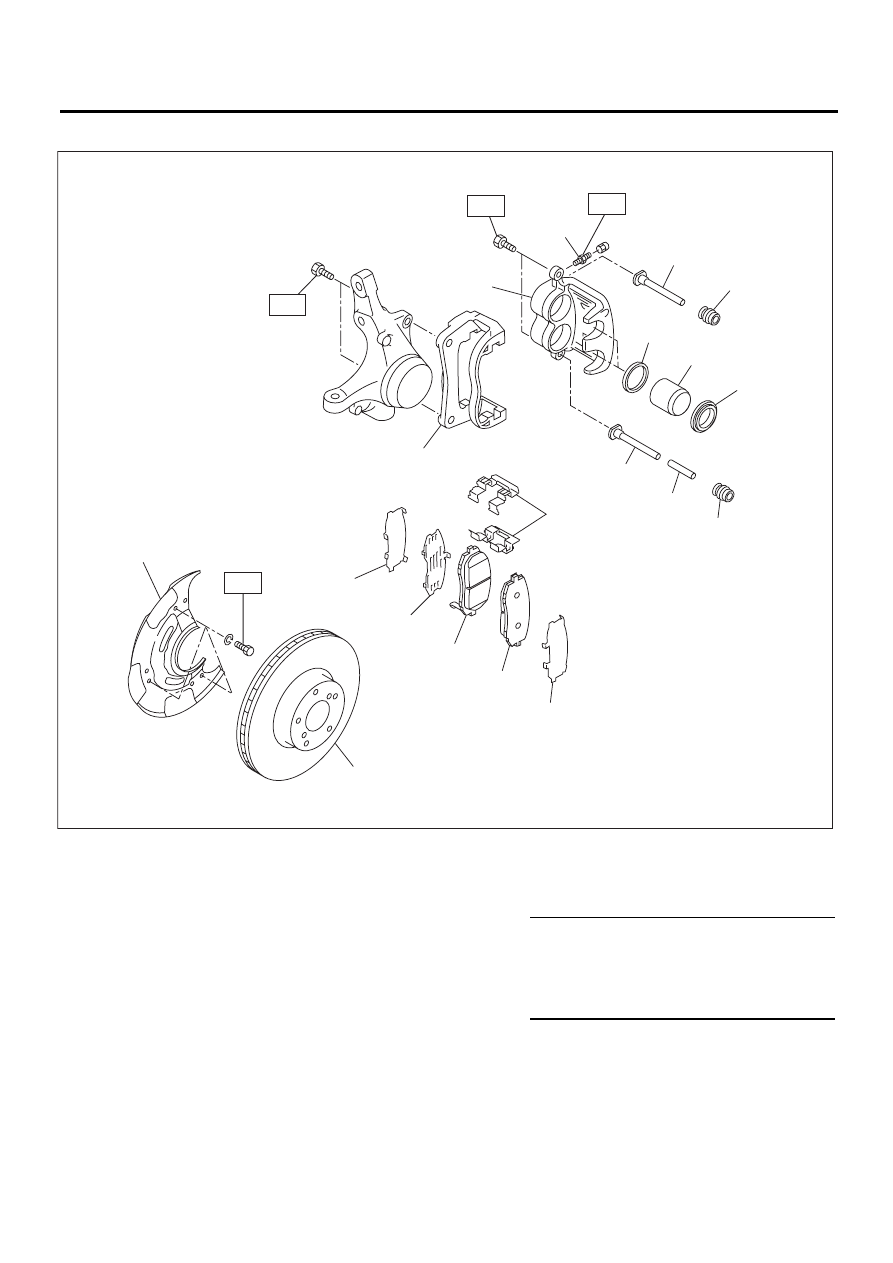

2. ПЕРЕДНИЙ ДИСКОВЫЙ ТОРМОЗ (МОДЕЛЬ ДЛЯ АВСТРАЛИИ)

(1) Корпус суппорта

(9)

Втулка

(17) Тормозной диск

(2) Штуцер прокачки воздуха

(10) Суппорт

(18) Кожух диска

(3) Направляющий штифт (зеленого

цвета)

(11) Фиксатор колодки





(4) Пылезащитный чехол штифта

(12) Наружная прокладка

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(5) Уплотнение поршня

(13) Колодка (внешняя)

T1: 8 (0,8, 5,9)

(6) Поршень

(14) Колодка (внутренняя)

T2: 18 (1,8, 13,3)

(7) Пылезащитный чехол поршня

(15) Обрезиненная прокладка

T3: 26,5 (2,7, 19,5)

(8) Стопорный штифт (желтого цвета) (16) Внутренняя прокладка

T4: 80 (8,2, 59)

BR-00371

(12)

(13)

(14)

(15)

(16)

(17)

(18)

(10)

(11)

(9)

(4)

(8)

(1)

(2)

(3)

(4)

(5)

(6)

(7)

T1

T3

T4

T2

BR-6

Общие сведения

ТОРМОЗА

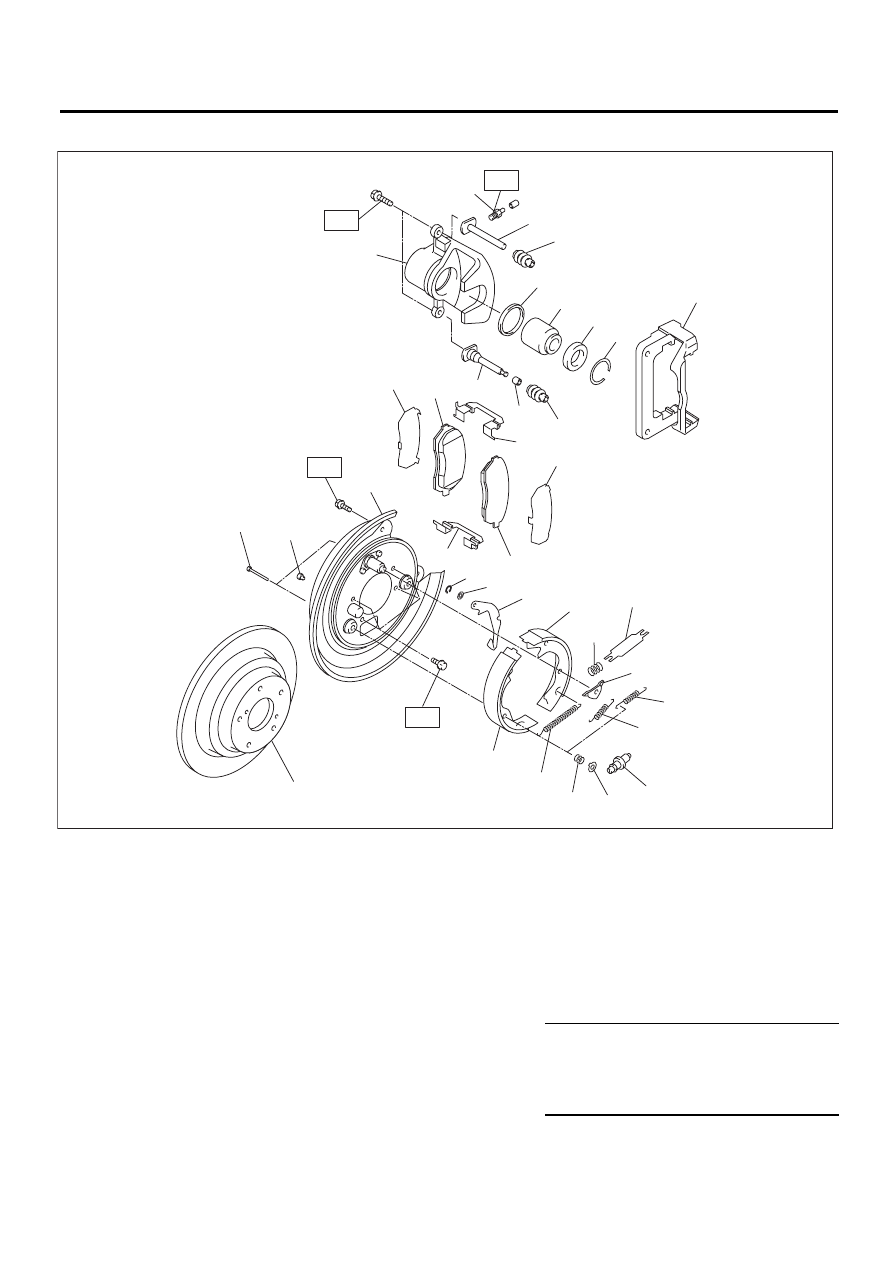

3. ЗАДНИЙ ДИСКОВЫЙ ТОРМОЗ

(1)

Корпус суппорта

(14) Шайба

(27) Первичная возвратная пружина колодки

(2)

Штуцер прокачки воздуха

(15) Штифт держателя колодки

(28) Регулировочная пружина

(3)

Направляющий штифт (зеле-
ного цвета)

(16) Крышка

(29) Регулятор

(4)

Пылезащитный чехол штифта (17) Задний щиток

(30) Колпачок держателя колодки

(5)

Уплотнение поршня

(18) Фиксатор

(31) Пружина держателя колодки

(6)

Поршень

(19) Пружинная шайба

(32) Тормозной диск

(7)

Пылезащитный чехол поршня

(20) Рычаг стояночного тормоза

(33) Втулка

(8)

Стопорное кольцо пылеза-
щитного чехла

(21) Колодка стояночного тормоза

(вторичная)





(9)

Стопорный штифт (желтого
цвета)

(22) Колодка стояночного тормоза

(первичная)

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(10) Суппорт

(23) Распорка

T1: 8 (0,8, 5,9)

(11) Фиксатор колодки

(24) Пружина распорки колодок

T2: 37 (3,8, 27,3)

(12) Колодка (внутренняя)

(25) Направляющая пластина колодки

T3: 53 (5,4, 39,1)

(13) Колодка (внешняя)

(26) Вторичная возвратная пружина

колодки





BR-00359

( 1 )

( 2 )

( 3 )

( 4 )

( 4 )

( 3 3 )

( 1 0 )

( 1 4 )

( 1 1 )

( 1 1 )

( 1 8 )

( 1 9 )

( 2 0 )

( 2 1 )

( 2 2 )

( 2 3 )

( 2 4 )

( 2 5 )

( 2 6 )

( 2 7 )

( 2 8 )

( 2 9 )

( 3 0 )

( 3 1 )

( 3 2 )

( 1 2 )

( 1 3 )

( 1 4 )

( 1 7 )

( 1 6 )

( 1 5 )

( 5 )

( 6 )

( 7 )

( 8 )

( 9 )

T2

T3

T3

T1
